曲面结构吊绳导向支撑构件

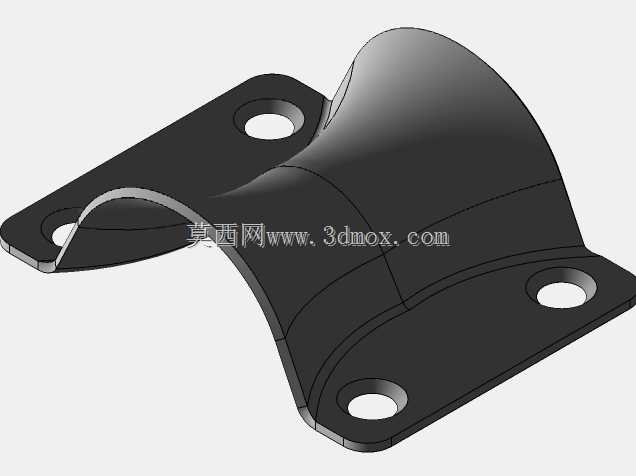

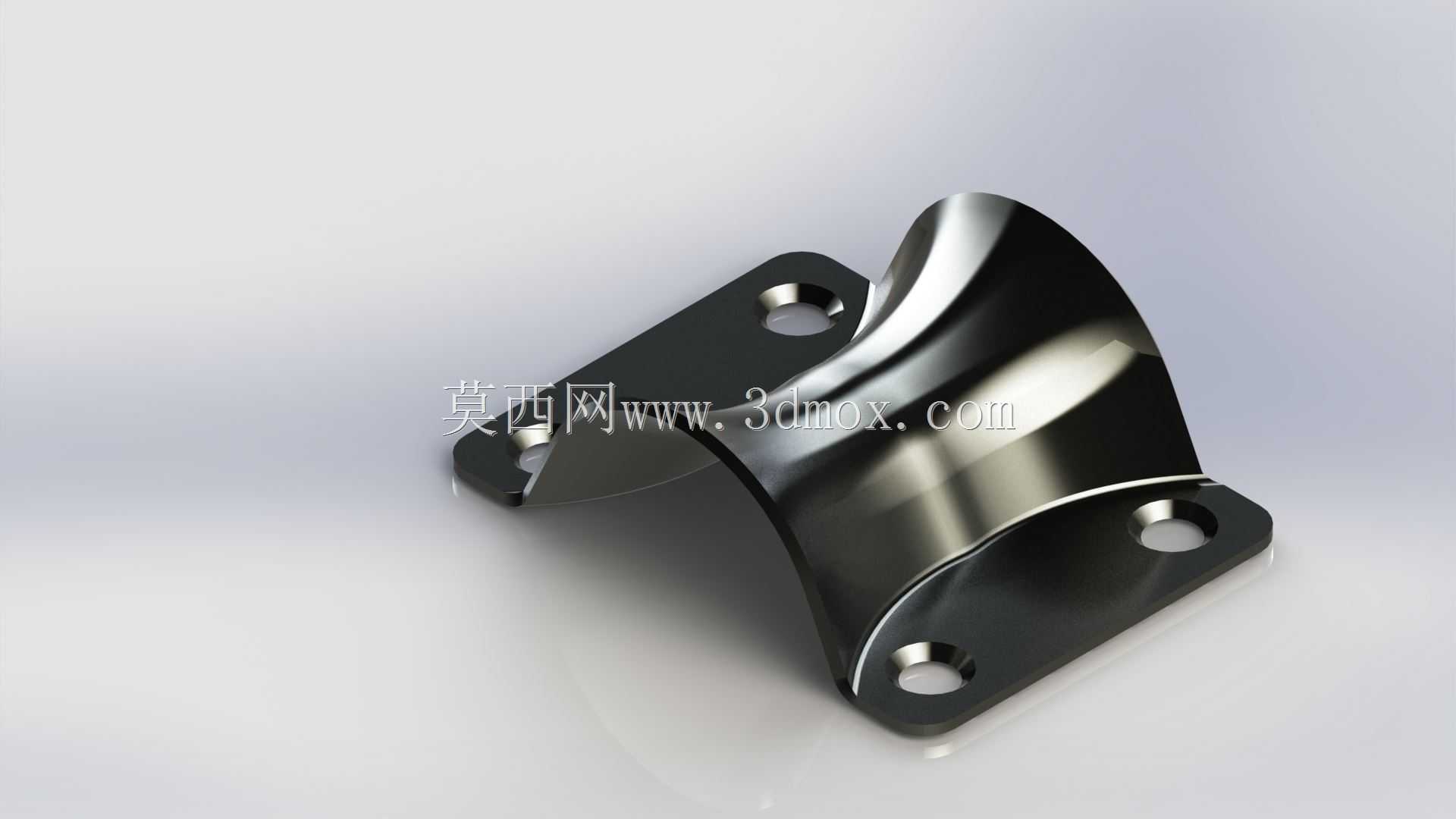

　　这类吊绳导向构件多应用在起重牵引、户外索道、船舶系泊、舞台吊挂等需要对柔性吊索进行路径约束的场景中，核心作用是避免吊索在受拉过程中与周边刚性结构发生剐蹭磨损，同时规整吊索的走向，防止吊索跑偏、卡滞引发载荷偏移。从结构上看，构件采用双安装耳座配合弧形导向曲面的构型，四个安装孔分布在两侧平直的安装翼板上，安装时可通过螺栓直接固定在设备机架、墙体或钢结构支架上，安装翼板与安装基面完全贴合，能保证受载时的支撑稳定性，不会出现局部应力集中导致的翼板变形。弧形导向面做了连续顺滑的过渡处理，没有尖锐棱角，吊索沿曲面滑动时不会被割伤，曲面的曲率半径根据常用吊索的直径做了匹配设计，保证吊索与导向面有足够的接触面积，降低局部压强，

　　减少吊索外层的磨损速率。建模过程中优先处理安装基准部分，先绘制两侧安装翼板的草图，拉伸生成带安装孔的平直翼板实体，之后重点构建中间的导向曲面，这里采用曲面命令生成顺滑的弧形导向面，再通过曲面加厚、实体合并的方式将曲面部分与两侧翼板整合为一体，过程中需要反复检查曲面与翼板衔接处的曲率连续性，避免出现折角影响导向效果，最后对所有棱边做倒圆角处理，尤其是导向面与翼板衔接的位置，圆角大小要匹配吊索的弯折半径，防止吊索经过时出现硬弯折。安装边界上，两侧翼板的安装孔中心距需要匹配现场安装基座的孔位，导向曲面的最高点与安装基面的高度差要满足吊索的最小弯折半径要求，避免吊索弯折角度过大降低使用寿命。整个构件的受力路径清晰，

　　吊索施加的载荷通过弧形导向面均匀传递到两侧的安装翼板，再通过安装螺栓分散到基座结构上，不会出现局部载荷过载的情况，适合长期在交变载荷的吊挂场景下使用。建模时还要注意安装孔的沉头结构设计，保证螺栓安装后头部不突出翼板表面，避免与吊索发生干涉，导向曲面的表面粗糙度要控制在合理范围，降低吊索滑动时的摩擦阻力。
