合勤ADSL调制解调器通讯终端结构

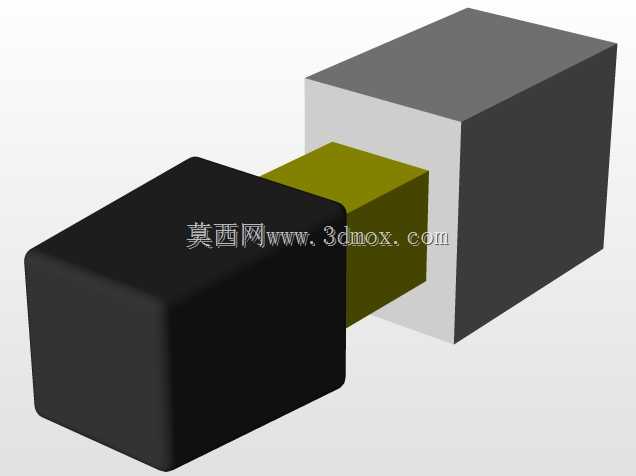

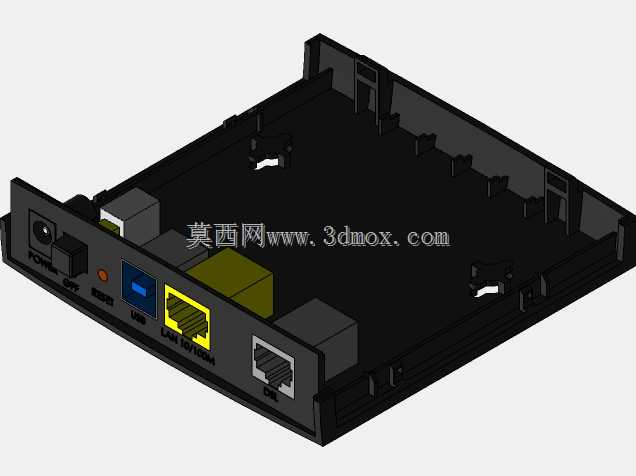

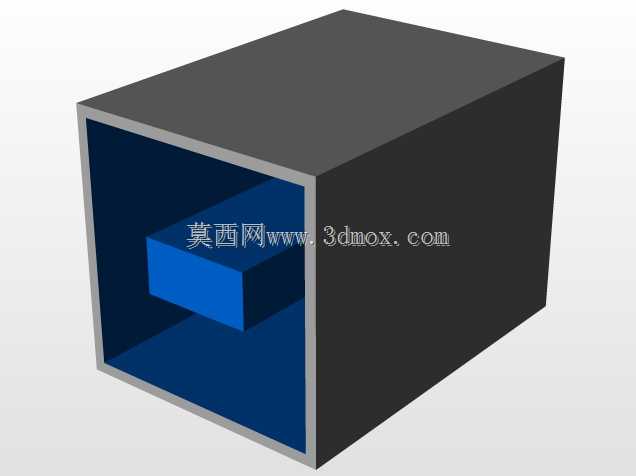

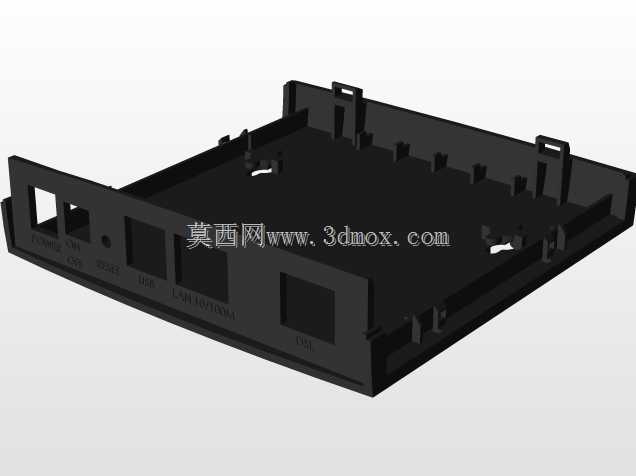

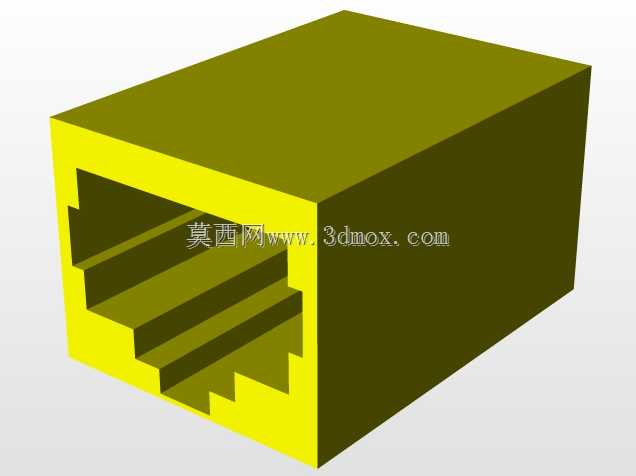

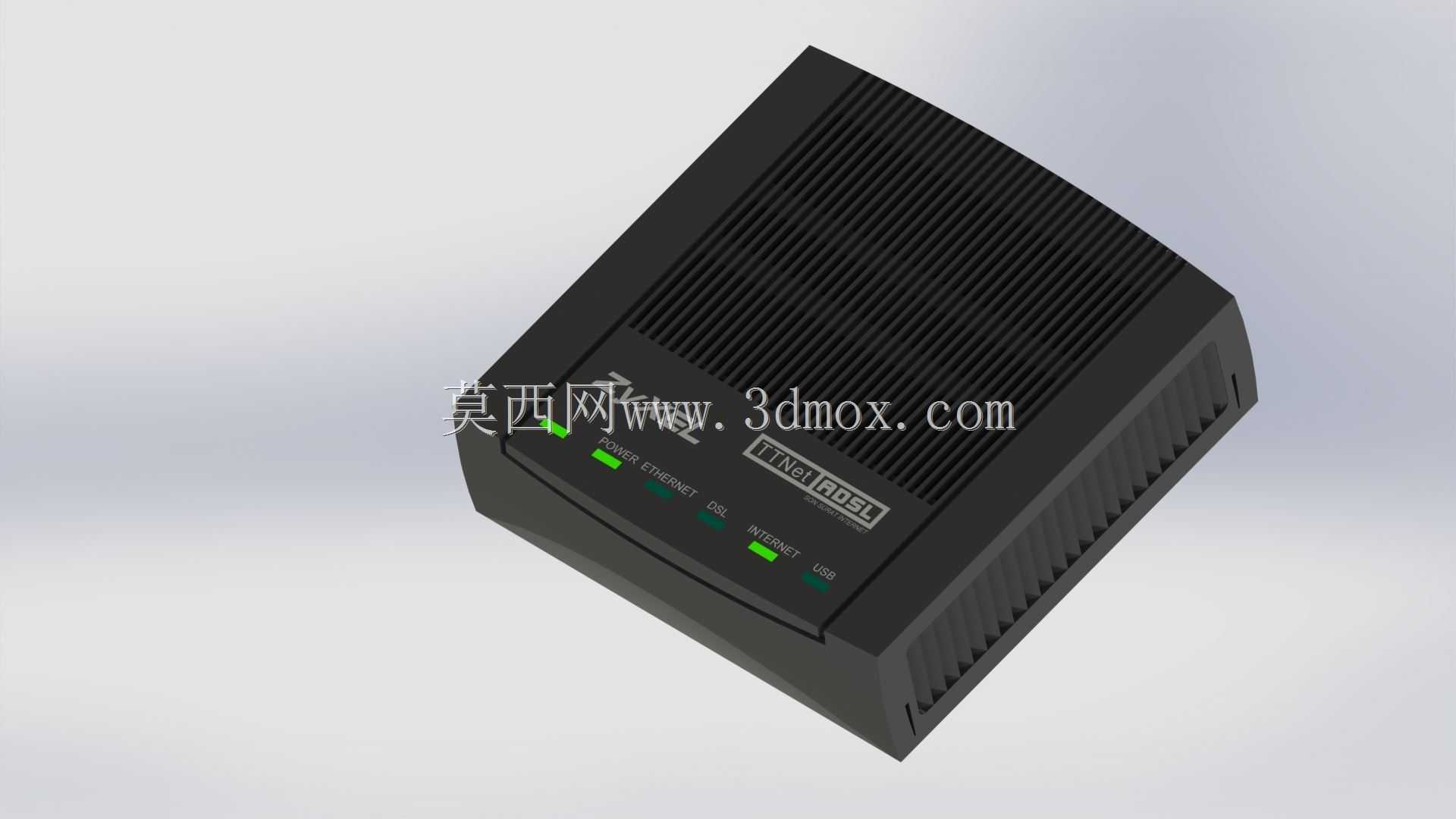

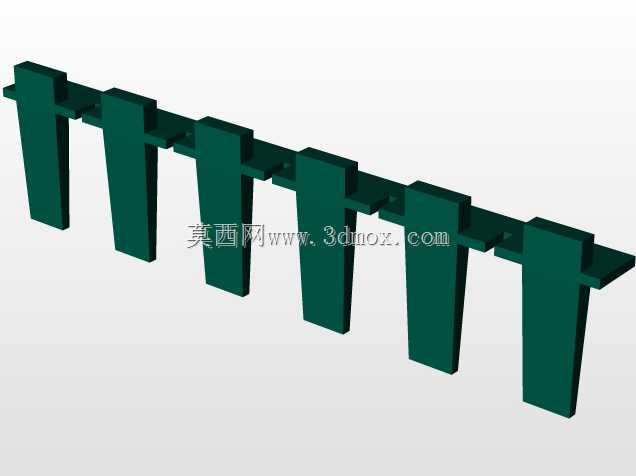

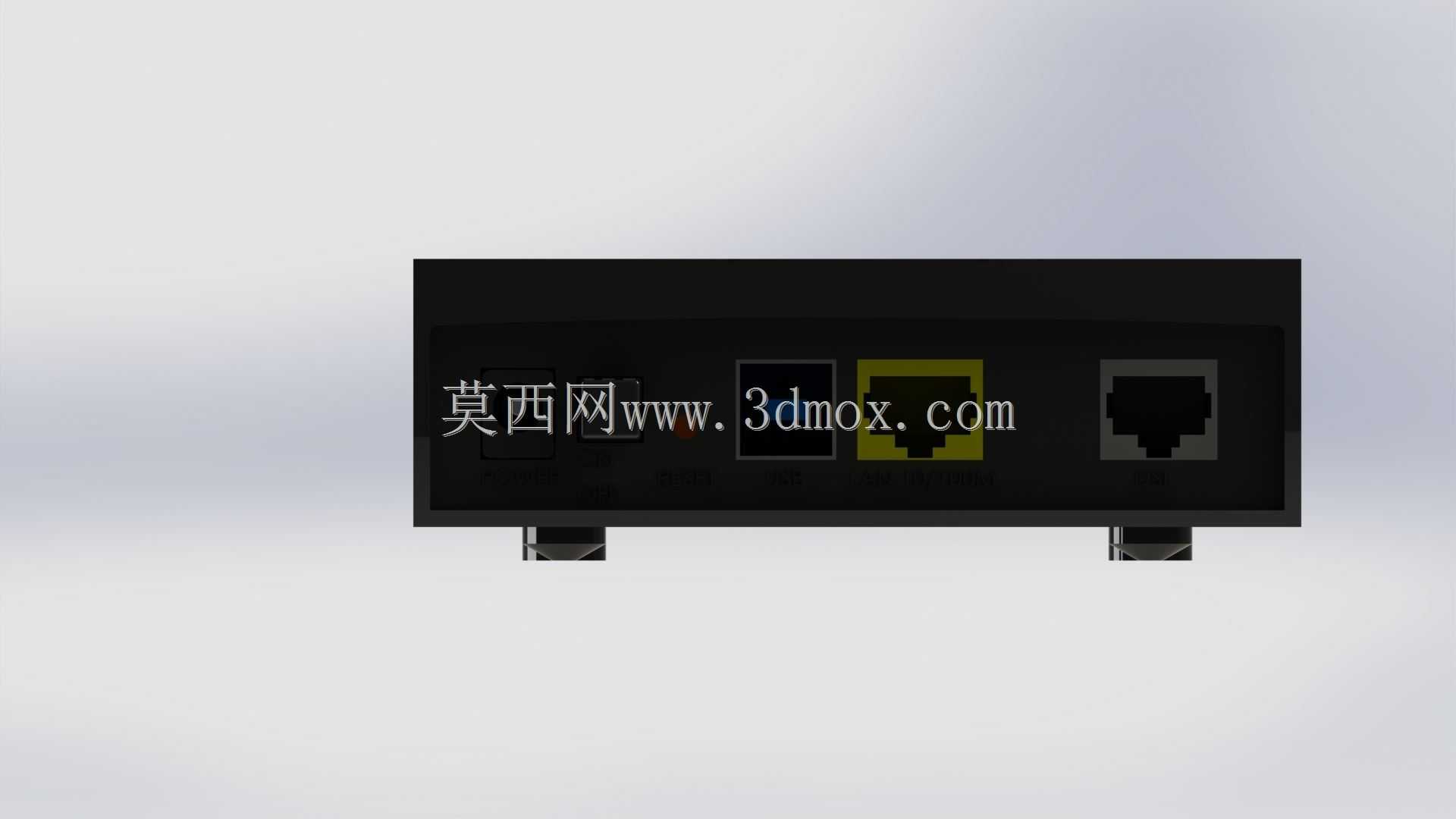

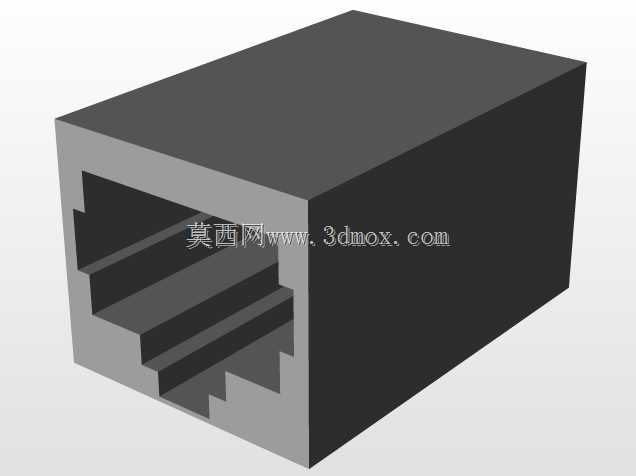

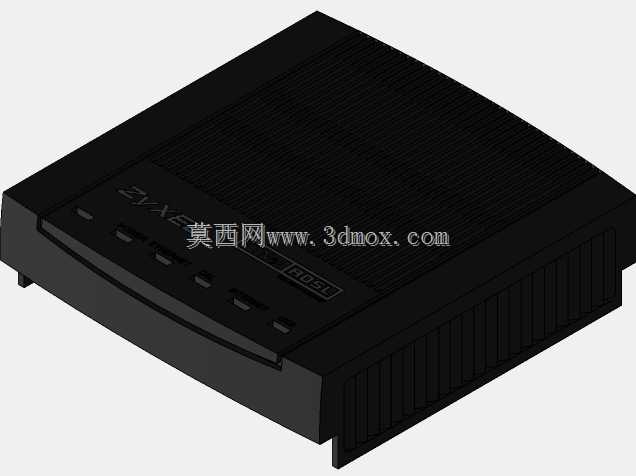

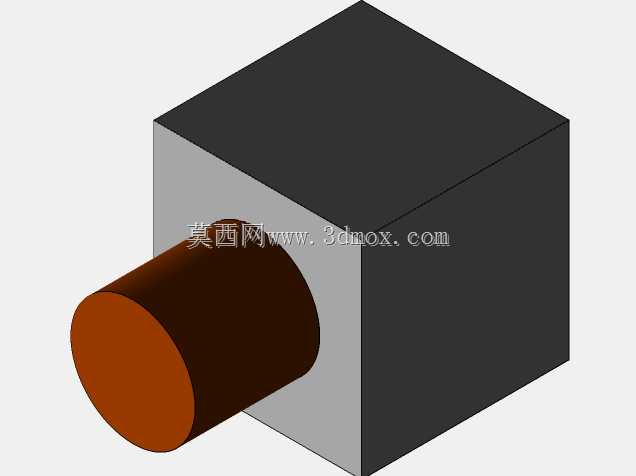

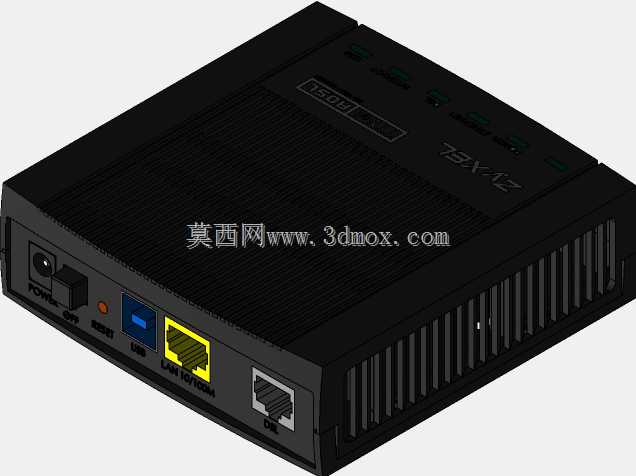

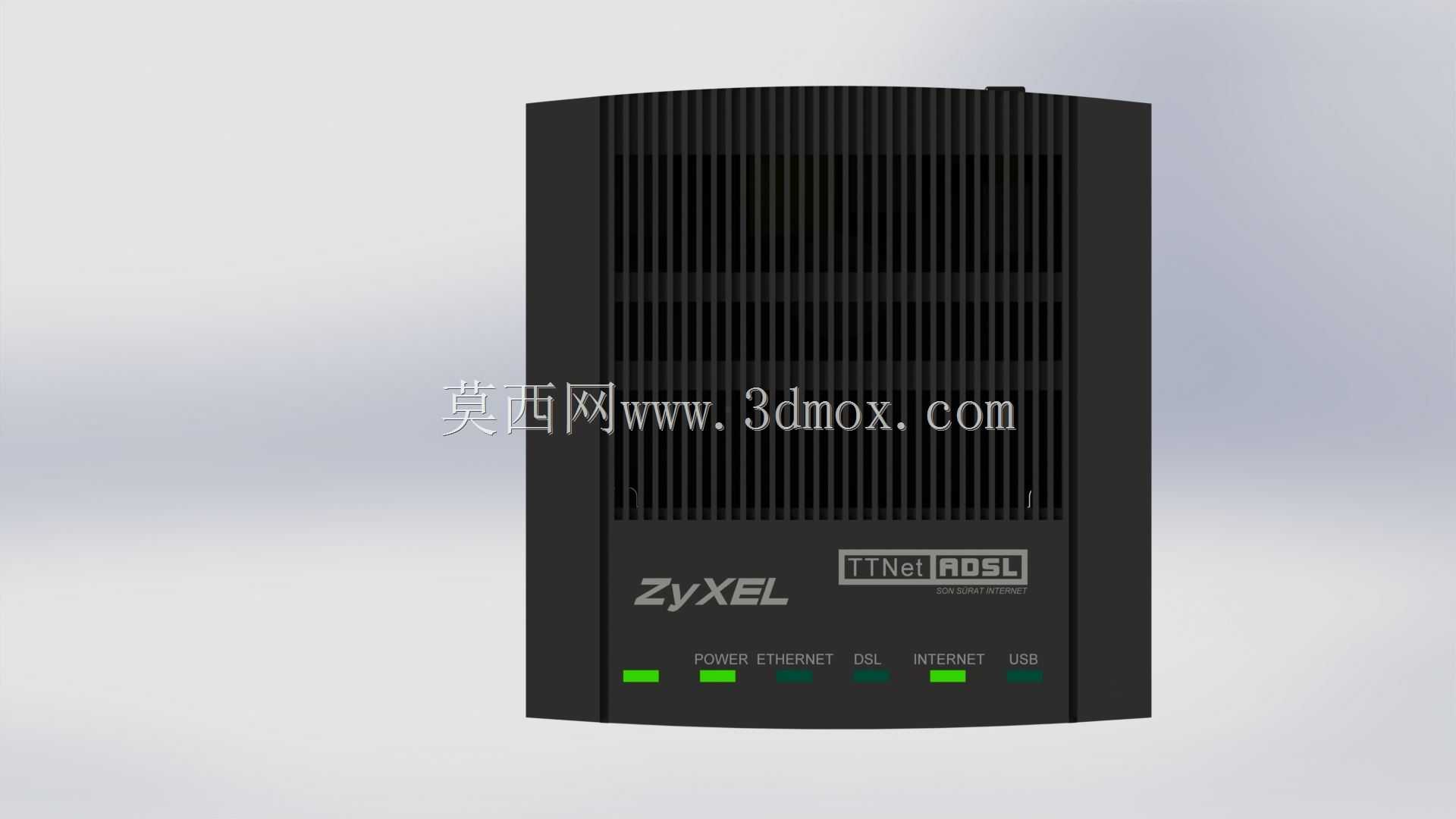

这款宽带接入终端的三维结构还原，完全贴合民用及小型办公场景的ADSL拨号接入需求，这类设备早年广泛部署在家庭桌面、弱电箱旁、小微企业办公工位侧，承担电话线信号到以太网信号的调制解调转换功能，是早期铜线宽带接入场景里必不可少的用户侧终端设备。建模过程中优先还原了设备的立式梯形壳体结构，外壳采用上窄下宽的切角造型，既能够提升桌面放置的稳定性，也能借助壳体侧面的竖向格栅散热槽，在设备长期通电运行时形成自然对流风道，避免内部电源模块、信号处理芯片积热导致的工作异常。壳体正面的状态指示灯排布完全参照实机布局，从电源、以太网连接、DSL链路到数据传输状态的灯位逐一对应，指示灯旁的标识区域做了凹陷式的丝印位设计，建模时特意预留了丝印字符的凹陷深度，方便后续做外观渲染时叠加标识纹理，不会出现字符浮于壳体表面的失真问题。设备背部的接口区域预留了电源输入口、电话线接入端口、以太网输出端口的安装位，接口周边做了加强筋结构，避免日常插拔线缆时接口受力松动导致的壳体开裂，壳体上下盖的扣合结构采用隐藏式卡扣设计，外表面没有外露的螺丝孔，兼顾外观整体性与装配便捷性。从安装边界来看，这款设备的整体尺寸适配常规桌面摆放需求，底部预留了四个橡胶脚垫的安装槽，既可以增大与桌面的摩擦力防止滑落，也能垫高壳体底部，让底部预留的散热缝隙形成空气流通通道，即便长期堆叠放置在小型桌面集线设备旁，也不会因为底部贴合桌面阻碍散热。建模时对壳体的壁厚做了均匀化处理，整体壁厚控制在消费类电子外壳通用的2mm区间，卡扣位置的壁厚做了局部加厚，既满足注塑生产的工艺要求，也避免装配时卡扣断裂。设备正面的品牌标识区域做了内凹的铭牌位，不需要额外粘贴铭牌，直接在壳体注塑时就能形成标识区域，减少后续生产的装配工序。这类通讯终端的结构设计不需要复杂的运动机构，核心要平衡长期运行的散热需求、桌面放置的稳定性、日常插拔线缆的结构强度，以及生产装配的便捷性，建模过程中对每一处卡扣、筋位、开槽的位置都做了对应还原，能够直接用于外观手板打样、结构验证，也可以作为通讯类电子设备外壳设计的参考案例，帮助结构设计师快速把握民用宽带终端的设计要点，规避壳体散热、接口强度、装配公差这类常见的设计问题。
