法兰式圆柱减速传动装置结构设计

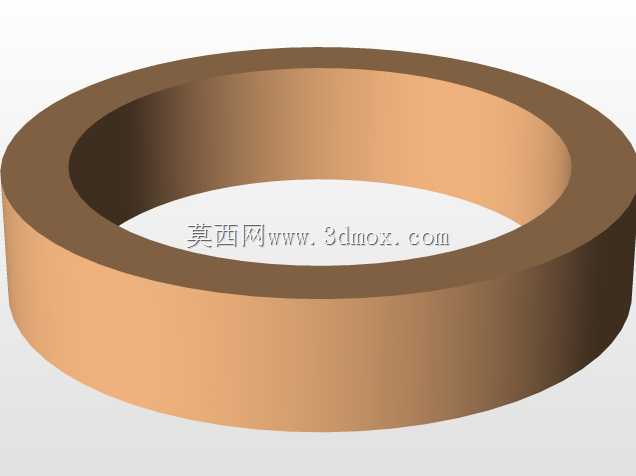

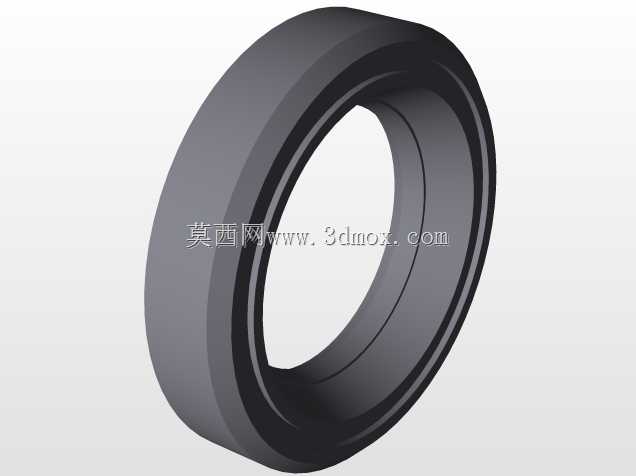

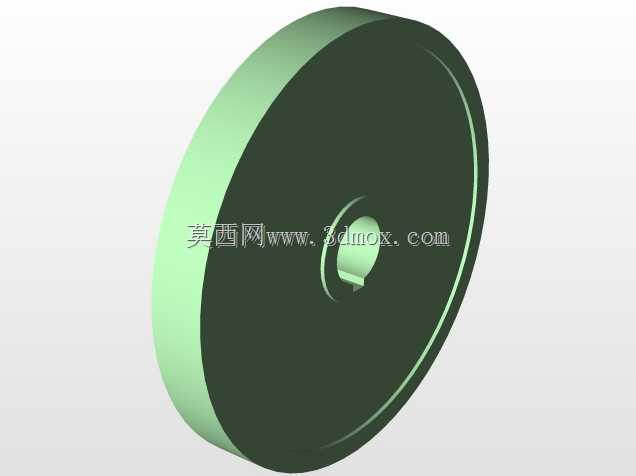

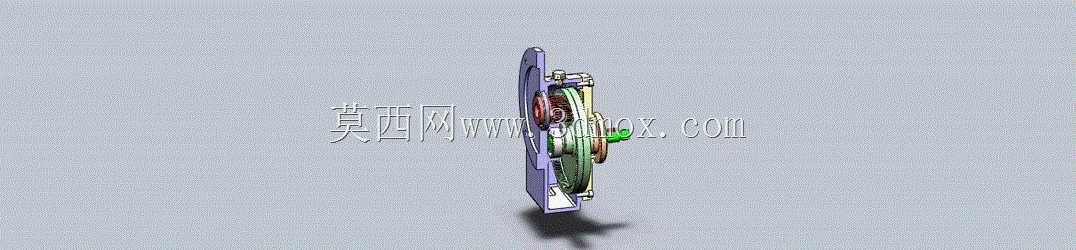

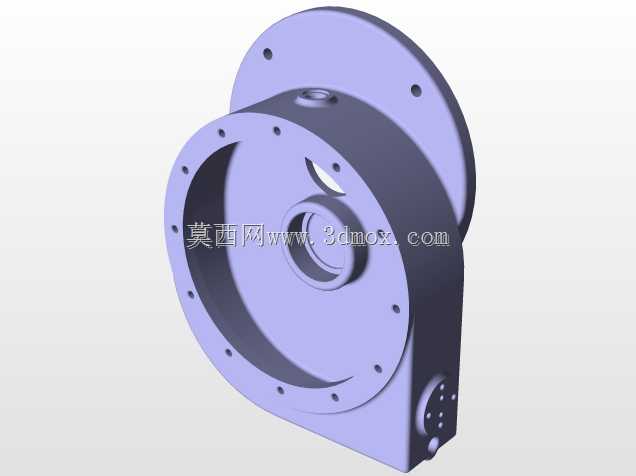

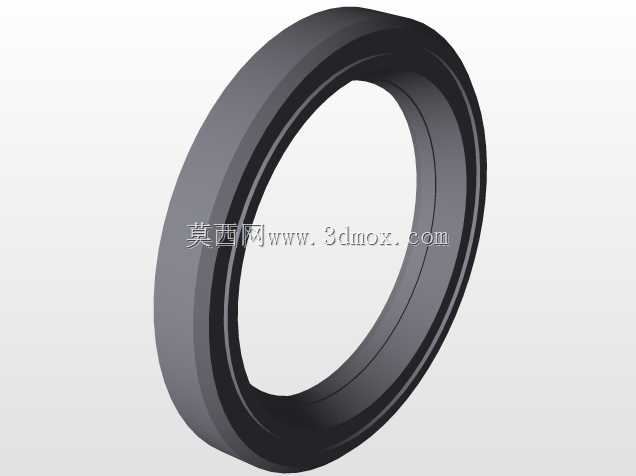

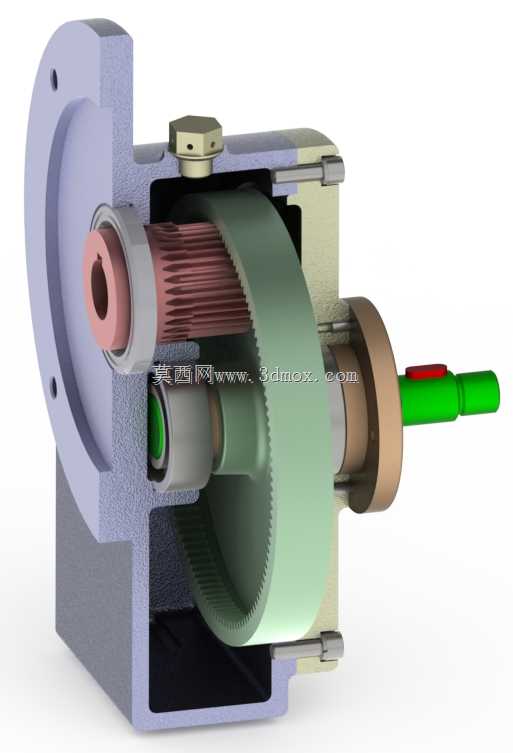

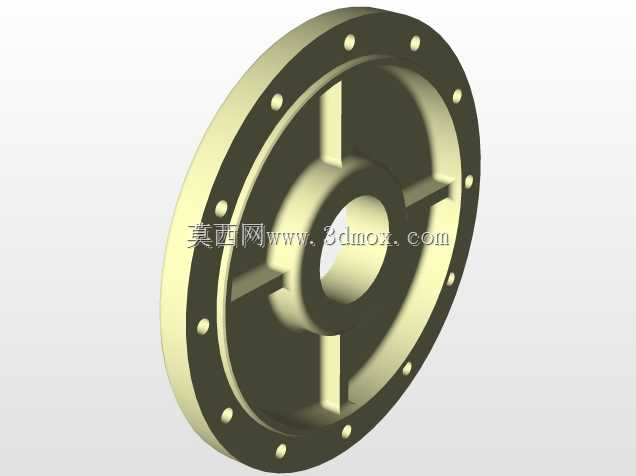

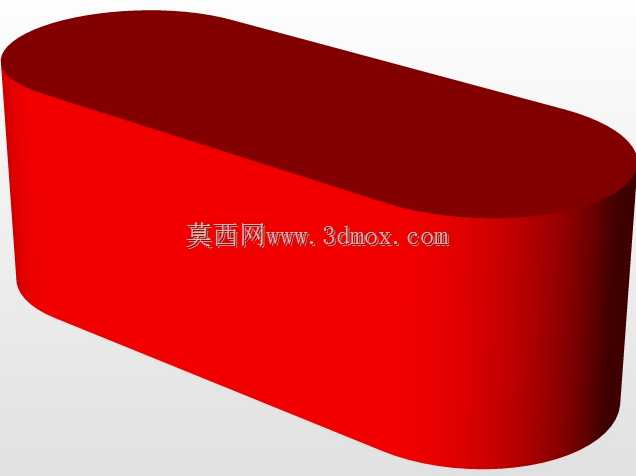

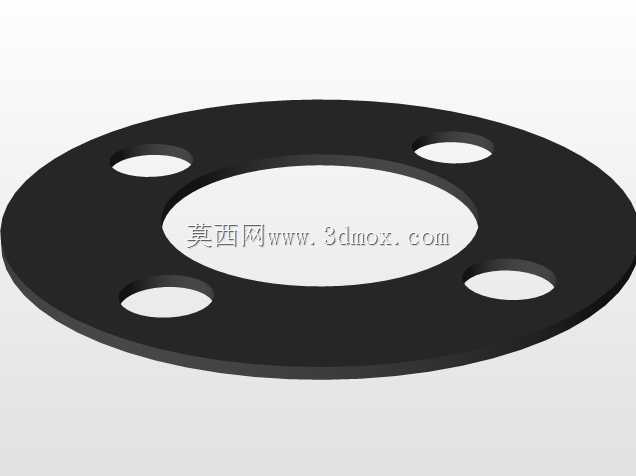

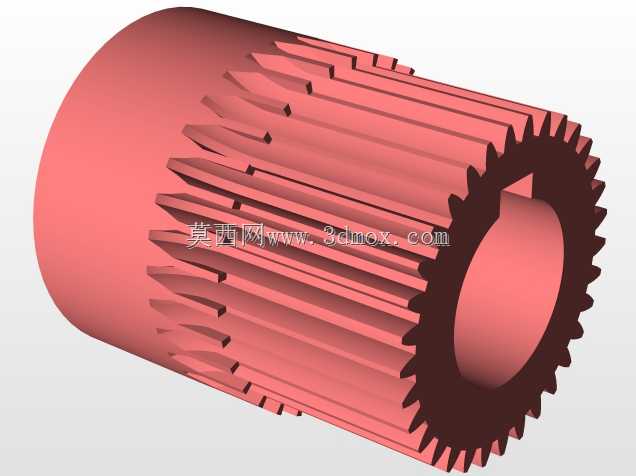

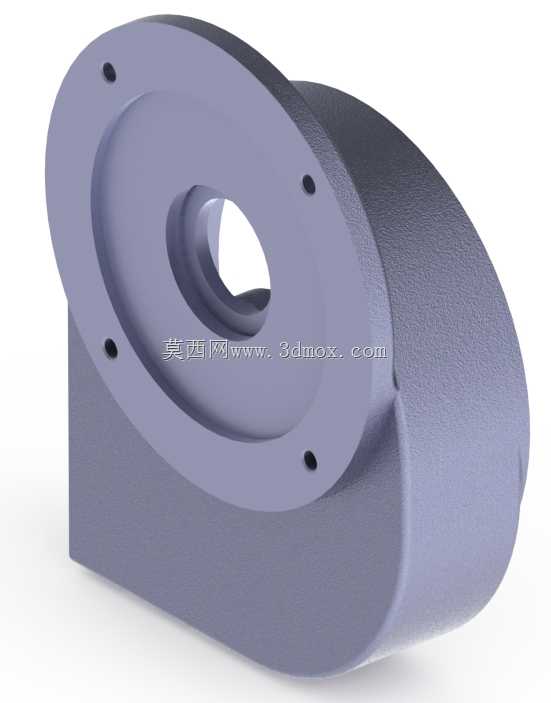

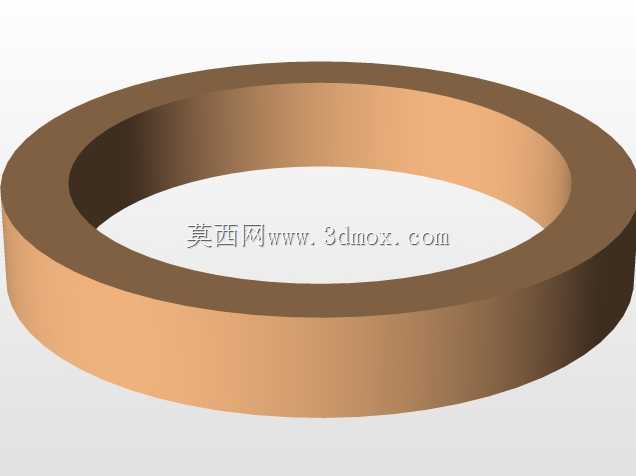

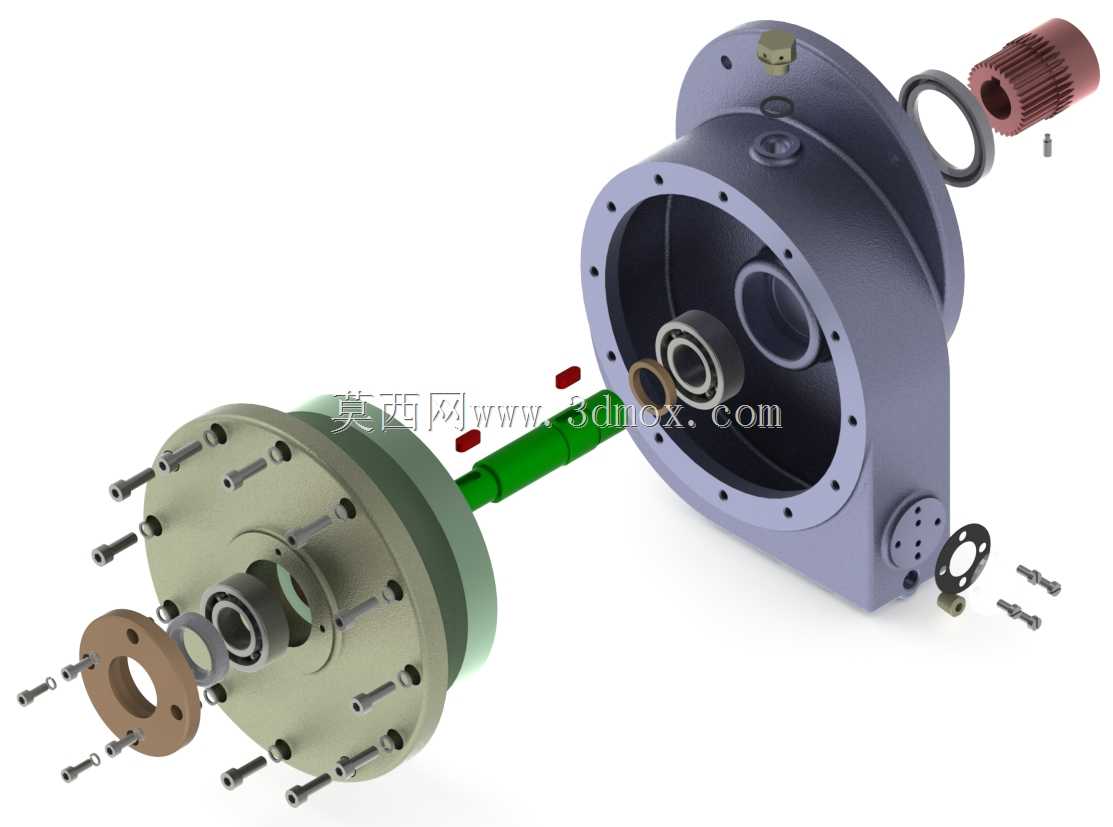

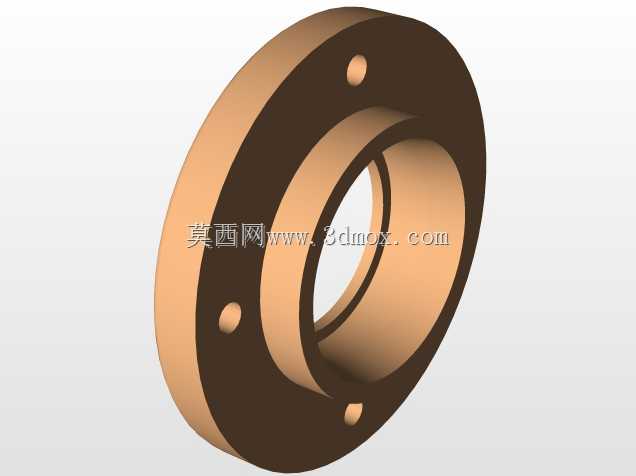

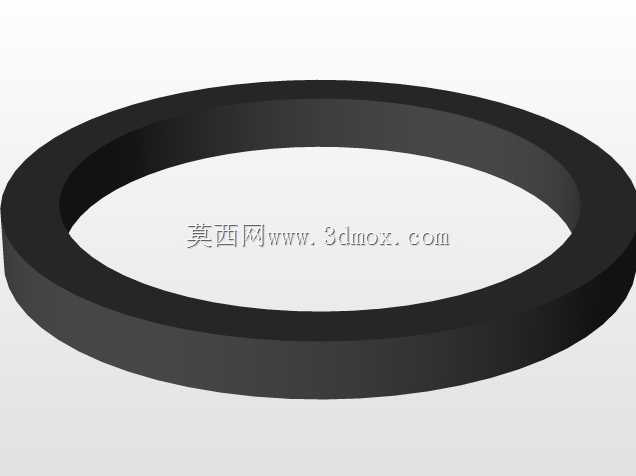

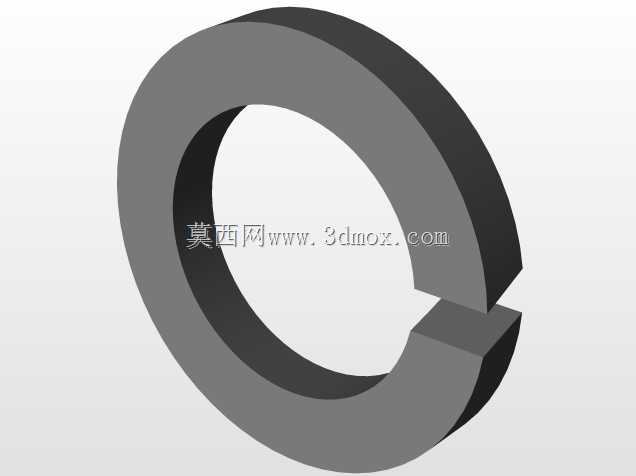

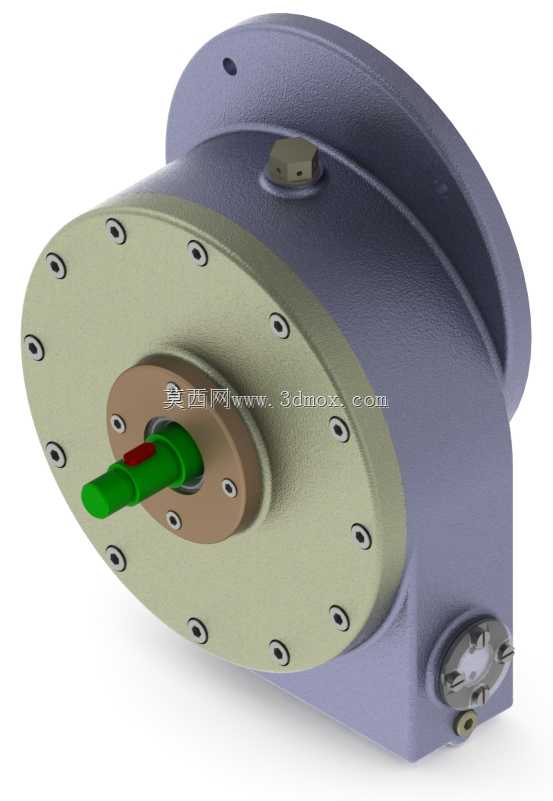

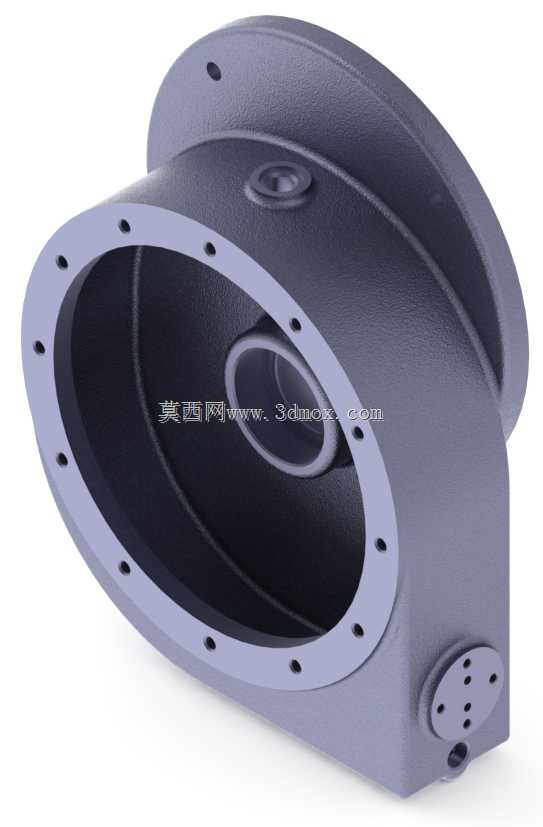

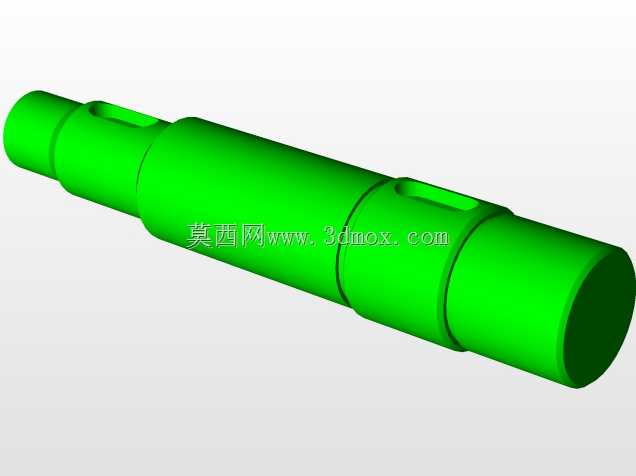

这款法兰式圆柱减速传动装置，主要面向中小功率的工业传动场景设计，可广泛配套在轻工输送设备、小型自动化生产线、食品包装机械、纺织辅机等需要低转速大扭矩输出的设备端，作为动力匹配的核心传动部件使用，能够将原动机输出的高转速通过齿轮啮合降速，同时放大输出扭矩，满足工作端的负载驱动需求。从结构设计来看，该装置采用法兰式安装接口，输入端的法兰结构可直接与驱动电机的端面对接定位，无需额外搭建复杂的安装支架，能够大幅缩减整套传动系统的轴向占用空间，适配安装空间紧凑的设备布局场景。装置内部采用圆柱齿轮啮合传动结构，各级齿轮的轴系均配套对应规格的滚动轴承做回转支撑，轴承位置设计有对应的密封挡圈与端盖结构，既可以保证齿轮啮合过程的回转精度，减少传动过程的振动与噪音，也能够阻挡外部粉尘、水汽进入箱体内部，同时避免箱体内的润滑脂出现渗漏，延长装置的维护周期。在设计思路上，该结构优先考虑安装便捷性与传动可靠性，箱体采用分体式组合结构，分为主壳体与端盖两部分，通过周向均匀布置的螺栓实现紧固连接，装配时可依次完成输入轴齿轮、中间传动齿轮、输出轴组件的预装后再合箱紧固，后期维护拆解也无需完全拆卸整套设备的安装接口，仅需拆开对应端盖即可完成内部零件的检查与更换。从安装边界来看，该装置的法兰安装面预留有均匀分布的螺栓过孔，可直接与标准规格的驱动电机法兰端面对接，输出轴采用伸出式轴头设计，轴端预留有键槽结构，可通过键连接直接与联轴器、传动链轮或者带轮对接，整套装置的外形轮廓以法兰端面为安装基准，径向尺寸围绕齿轮传动的最大回转半径设计，轴向尺寸紧凑，不会在安装后出现额外的结构干涉。整套传动结构的齿轮参数经过匹配计算，可实现稳定的传动比输出，传动过程中齿轮啮合的受力均匀，箱体的承载结构可承受额定负载下的径向与轴向作用力，能够在连续运转的工况下保持稳定的传动性能，适合在固定安装的工业设备中作为动力减速单元长期使用。
