双板支撑齿轮链条复合传动机构

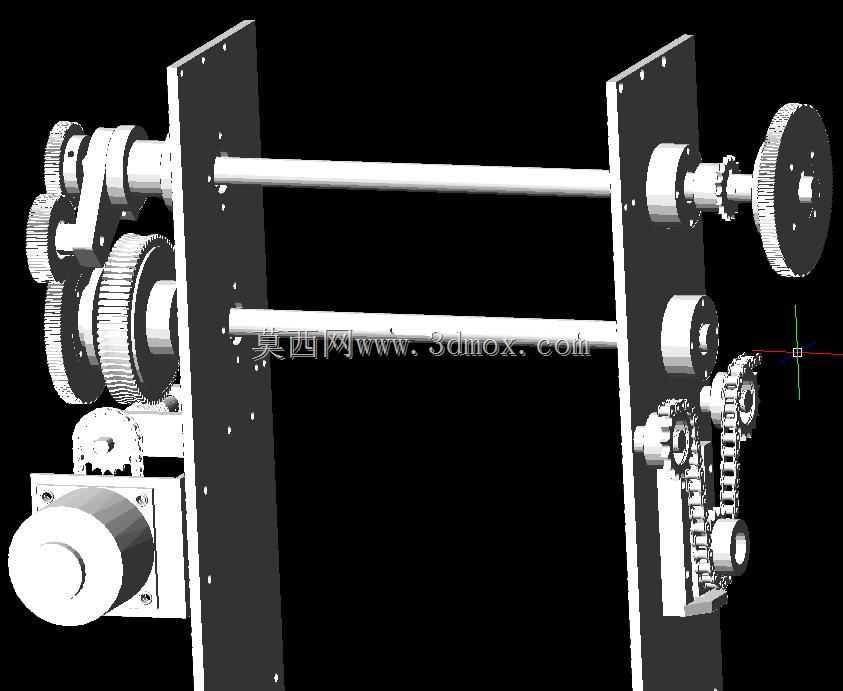

这套齿轮链条复合传动机构，主要面向中小型自动化生产线、小型物料输送设备、台式加工辅机等需要稳定动力传递与转速匹配的应用场景，可作为设备核心动力传输单元，完成动力源到执行端的转速调整、扭矩放大与多轴同步传动需求。整套机构采用双侧立式安装板作为支撑载体，两根平行布置的长传动轴贯穿两侧安装板，形成稳定的框架式承载结构，安装板上预留有规则排布的安装孔位，可直接通过螺栓与设备主机架完成固定，安装时需保证两侧安装板的平行度公差控制在0.1mm以内，避免传动轴运转时出现偏磨、卡滞问题。动力输入端布置在机构侧下方，可适配常规旋转动力输出部件，动力输入后首先通过小模数直齿轮组完成一级减速，将输入的高转速低扭矩动力转换为低转速高扭矩输出，再通过链轮链条组件将动力传递至不同高度的传动轴上，实现多轴同步同向或反向转动，满足设备不同执行部件的同步动作需求。设计过程中充分考虑了传动部件的啮合间隙调整需求，齿轮与链轮的安装座均预留了微调余量，装配时可根据实际啮合状态调整轴系位置，保证齿轮侧隙处于合理区间，既避免间隙过大导致的传动冲击、噪音过大问题，也防止间隙过小引发的运转卡滞、磨损加剧问题。整套机构的横向安装边界由两侧安装板的外侧间距决定，纵向尺寸可根据配套设备的安装空间调整传动轴长度，所有传动部件均布置在两侧安装板之间的区域，外部无突出的运动部件，既可以避免杂物卷入传动链引发故障，也能降低运转过程中的安全风险。齿轮与链条的传动组合兼顾了齿轮传动的传动比精准、承载能力强，以及链条传动的中心距适配灵活、安装容错率高的优势，在多轴远距离传动场景下，相比纯齿轮传动可以减少中间惰轮的使用，简化整体结构，相比纯带传动则可以保证严格的传动比，避免打滑导致的动作不同步问题，适合在有精准传动要求、中等负载的中小型设备中使用。轴系两端均配置了适配的转动支撑部件，可承受径向与轴向的复合载荷，长时间运转下也能保持轴系的位置精度，减少维护频次。
