带脚轮可移动双工位支撑工装手推车

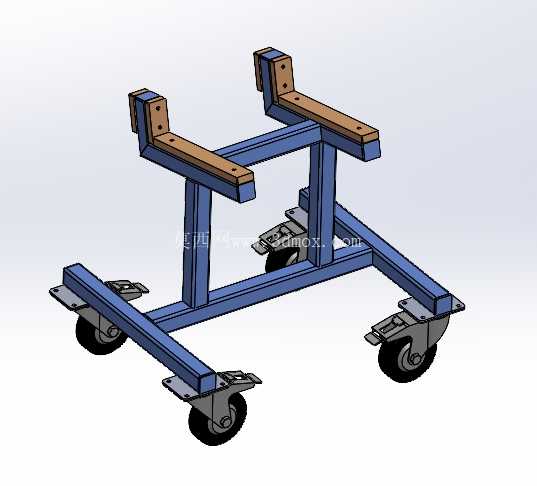

这款带脚轮的双支撑位移动工装，核心应用场景集中在冲压车间、焊装工位的重型工件周转与临时支撑环节，区别于普通平板手推车，它没有通用载货平台，而是通过两组对称布置的L型支撑臂完成工件的定位承托，适配带对应安装孔位的长条形、框架类冲压件、焊接总成件的短距离转运与工位旁临时存放。从结构设计逻辑来看，底部采用矩形钢管拼焊成H型主框架，框架四个端点位置直接焊接脚轮安装板，选用带刹车的万向脚轮，其中两个脚轮配置的刹车踏板可在工位停靠时锁止轮体与转向结构，避免工装受外力滑移，保障工件放置与取拿过程的稳定性。支撑臂部分采用与底架同规格的矩形钢管作为竖向支撑立柱，立柱顶端焊接带安装孔的木质垫块，这里的木质垫块并非装饰件，而是考虑到金属支撑面直接接触冲压件漆面或加工面容易造成磕碰划伤，木质材质硬度低于常见冷轧钢板、铝合金冲压件，能在保障支撑强度的同时避免工件表面损伤，垫块上的预留孔位可配合螺栓快速固定工件，也可根据不同工件的孔位更换对应规格的垫块，无需改动主框架结构。设计阶段优先考虑了工位操作的人机工程，支撑臂的高度设置匹配普通操作人员站立取件的舒适高度，无需过度弯腰或抬手即可完成工件的装卸，两个支撑臂的间距可覆盖多数汽车冲压纵梁、结构加强件的支撑点跨度，避免工件因支撑点跨距过大产生挠度变形。安装边界方面，底架的横向与纵向尺寸控制在常规工位通道的通行宽度范围内，可顺利通过车间1.2米宽的人行通道与设备间隔通道，脚轮的安装高度经过测算，满载状态下底架下沿距离地面留有足够间隙，不会在经过车间地面接缝、小型凸起时出现卡滞。支撑臂的竖向高度预留了足够的工件底部操作空间，停靠在焊装工位旁时，操作人员可直接在工装上完成部分补焊、打磨工序，无需额外将工件转移到固定工作台上，减少二次搬运的工时损耗。主框架的钢管连接处全部采用满焊工艺，焊后做打磨除锈与喷塑处理，应对车间内的焊渣飞溅、油污侵蚀环境，延长工装的使用寿命。脚轮选用重载型聚氨酯轮面，既具备足够的承重能力，也不会在环氧地坪上留下压痕或轮印，适配多数现代化生产车间的地面要求。在实际使用场景中，这类工装常布置在冲压线末端与焊装工位的衔接区域，冲压完成的工件直接吊装放置到该手推车上，由操作人员推送至下一工序，停靠时踩下脚轮刹车即可作为临时工位架使用，相比固定支架，它的移动灵活性更高，可根据生产节拍的调整灵活改变工位布置，无需对地面做打孔安装等固定处理，适配多品种小批量的柔性生产需求。支撑臂的角度设计经过受力校核，竖向立柱承受垂直方向的工件重力，横向连接的钢管承担侧向的扭力，满载状态下框架形变量控制在允许范围内，不会出现支撑臂歪斜、框架变形的问题。垫块与金属支撑臂之间采用沉头螺栓连接，更换垫块时无需拆卸主框架结构，日常维护仅需定期检查脚轮的转动灵活性与螺栓紧固情况即可，维护成本极低。
