带翻盖式安装底座的电气面板金属壳体

　　这款带翻盖的金属壳体结构，主要面向低压配电终端的计量、配电回路防护场景，常见于工业车间工位配电、小型设备内置电气集成、建筑分户配电支路这类需要对微型断路器、计量模块做局部防护的安装场景，区别于整面开门的大型配电柜，这类小型盒体更适配单回路或小容量多回路的紧凑安装需求，能在有限的安装空间内完成电气元件的承载与外部防护。从实际使用角度看，盒体底座承担核心的元件承载功能，内部空腔预留了足够的走线与元件安装空间，可容纳1-4极微型断路器、小型计量模块、接线端子排这类常规低压电气元件，底座侧壁预留的安装固定耳，是现场安装的核心定位结构，安装耳上的通孔适配常规膨胀螺丝或自攻螺丝规格，可直接固定在墙面、设备内壁、安装支架上，

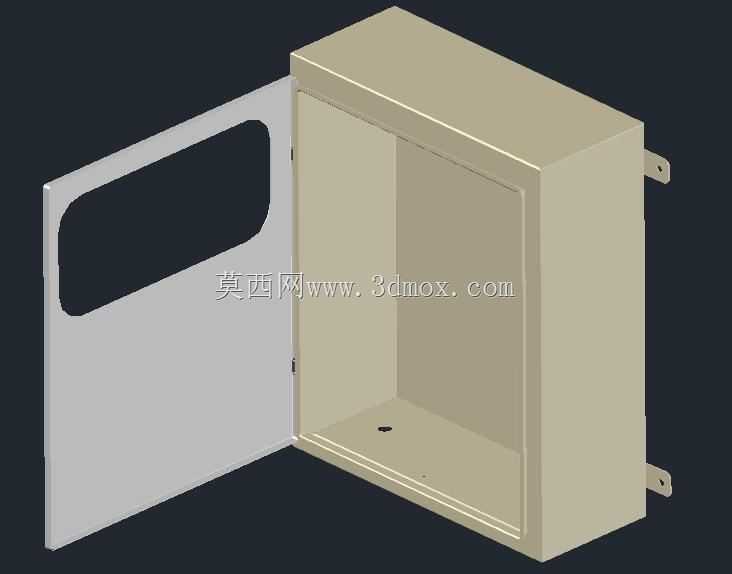

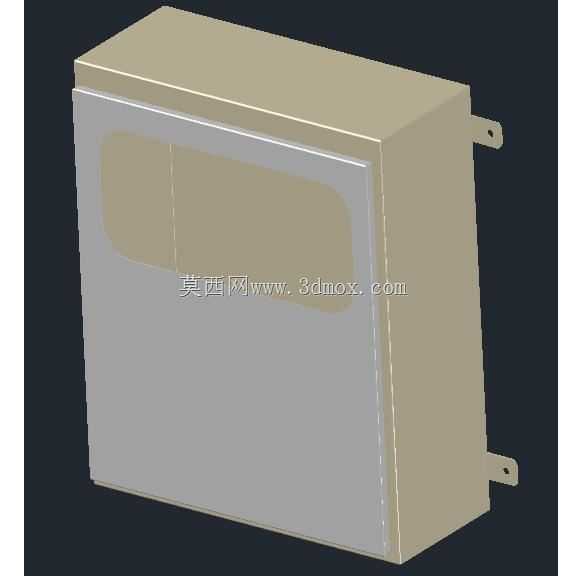

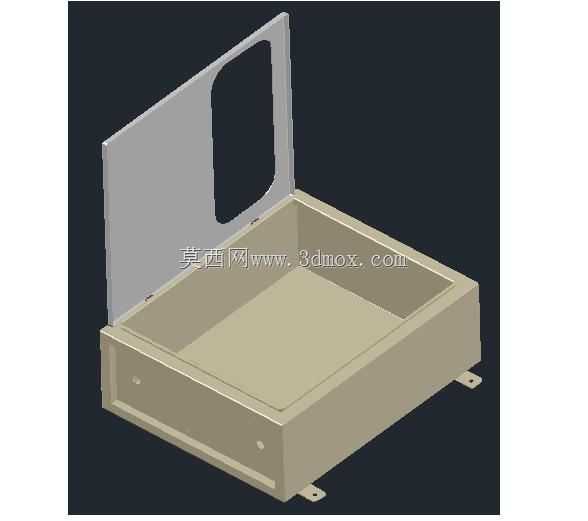

　　安装时不需要额外做转接支架，能减少现场安装的加工工作量。翻盖部分的设计兼顾了操作便捷性与防护需求，翻盖与底座采用侧边铰接的连接方式，日常操作断路器分合、查看计量数据时不需要完全拆下翻盖，翻开即可操作，闭合后能阻挡日常环境中的灰尘、飞溅水滴、意外触碰对内部带电元件的影响，翻盖上开设的矩形开窗，位置正对内部断路器操作手柄与计量显示区域，不需要翻开翻盖就能直接观察设备运行状态、操作断路器分合，兼顾了防护性与操作便利性。从钣金设计的思路来看，整个壳体采用薄板折弯成型工艺，底座的四边折弯结构既形成了容纳空腔，也通过折弯边提升了薄板的结构刚性，避免薄钢板受力出现变形，翻盖的边缘同样做了折弯收边处理，一方面消除了板材切割后的锐边，

　　避免安装维护时划伤操作人员，另一方面折弯形成的加强边能提升翻盖的平面度，长期开合不会出现翘曲变形，底座与翻盖的配合位置做了错位折弯的止口结构，闭合后翻盖边缘能嵌入底座止口内，既提升了整体的防护等级，也避免闭合后出现错位松动的问题。在安装边界的适配性上，这类盒体的整体尺寸控制在小型电气安装的常规范围内，底座深度适配常规微型断路器的安装高度，不需要额外预留过多的纵深空间，可直接嵌入浅型安装墙槽或者固定在设备表面，安装耳突出底座本体的尺寸经过优化，固定时螺丝不会与内部元件安装位置产生干涉，盒体内部的底板为平整平面，可根据实际元件布局灵活打孔安装导轨或者端子，不需要受预设安装孔位的限制，能适配不同品牌、不同极数的元件安装需求。

　　实际工程应用中，这类结构相比塑料材质的电气盒，金属材质的抗冲击能力、抗老化能力更强，在工业环境、户外半遮蔽场景下的使用寿命更长，钣金折弯的加工方式也能根据实际项目需求灵活调整尺寸，不需要开模就能快速适配特殊安装场景的定制需求，翻盖与底座的铰接位置采用隐藏式的折弯铰接结构，没有额外的外露合页零件，既减少了零件数量降低装配工作量，也避免外露合页出现锈蚀、松动的问题，整体结构没有多余的装饰性设计，所有结构特征都围绕安装便捷、操作便利、防护可靠这几个核心工程需求设计，没有冗余的加工特征，能有效控制加工成本与装配复杂度。
