法兰连接手动铜质截止阀结构设计

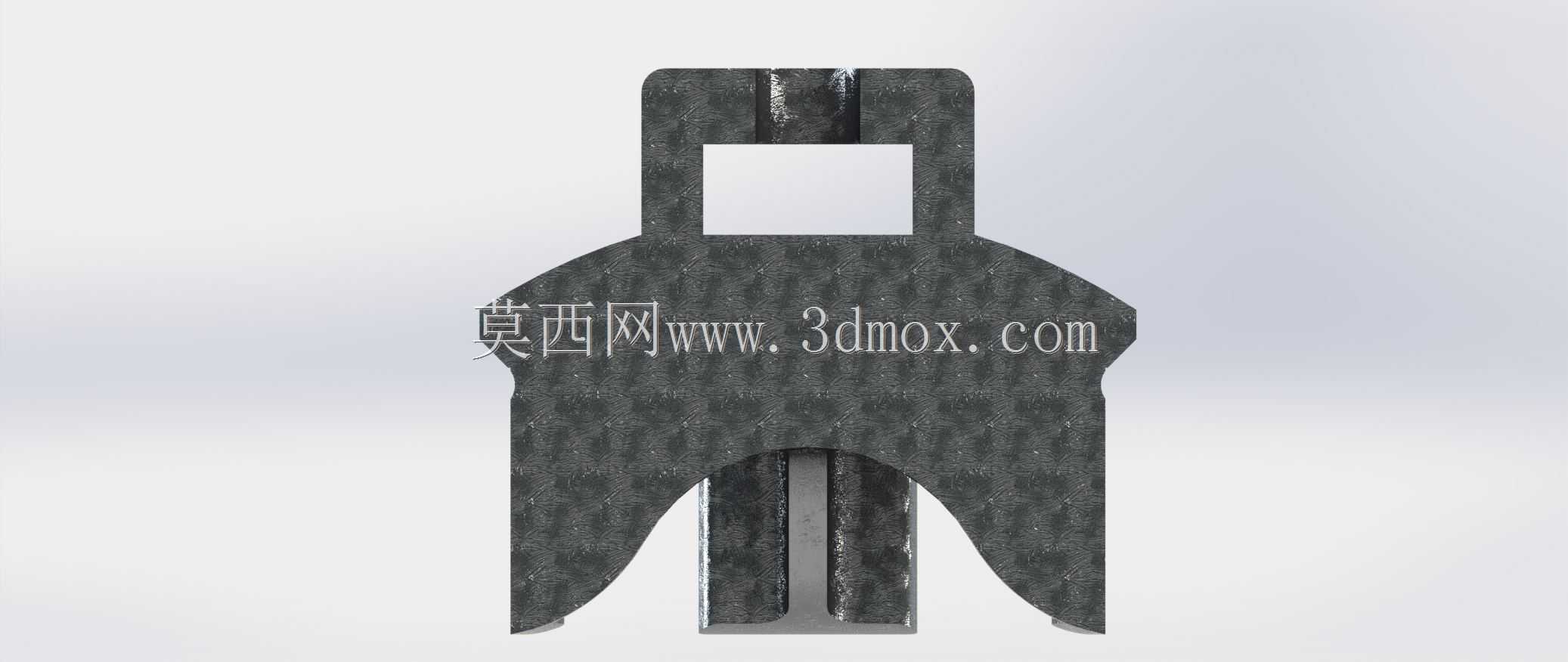

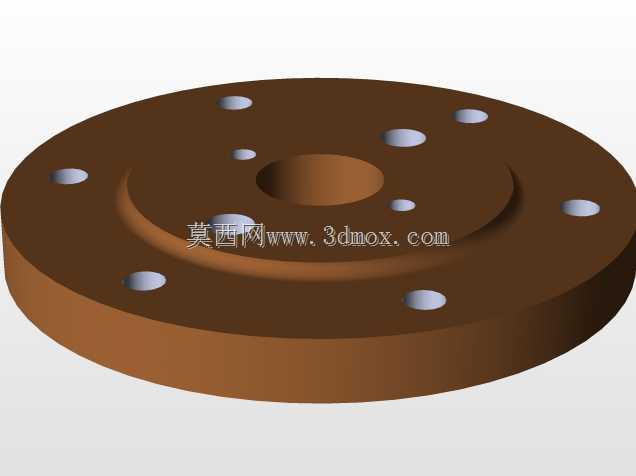

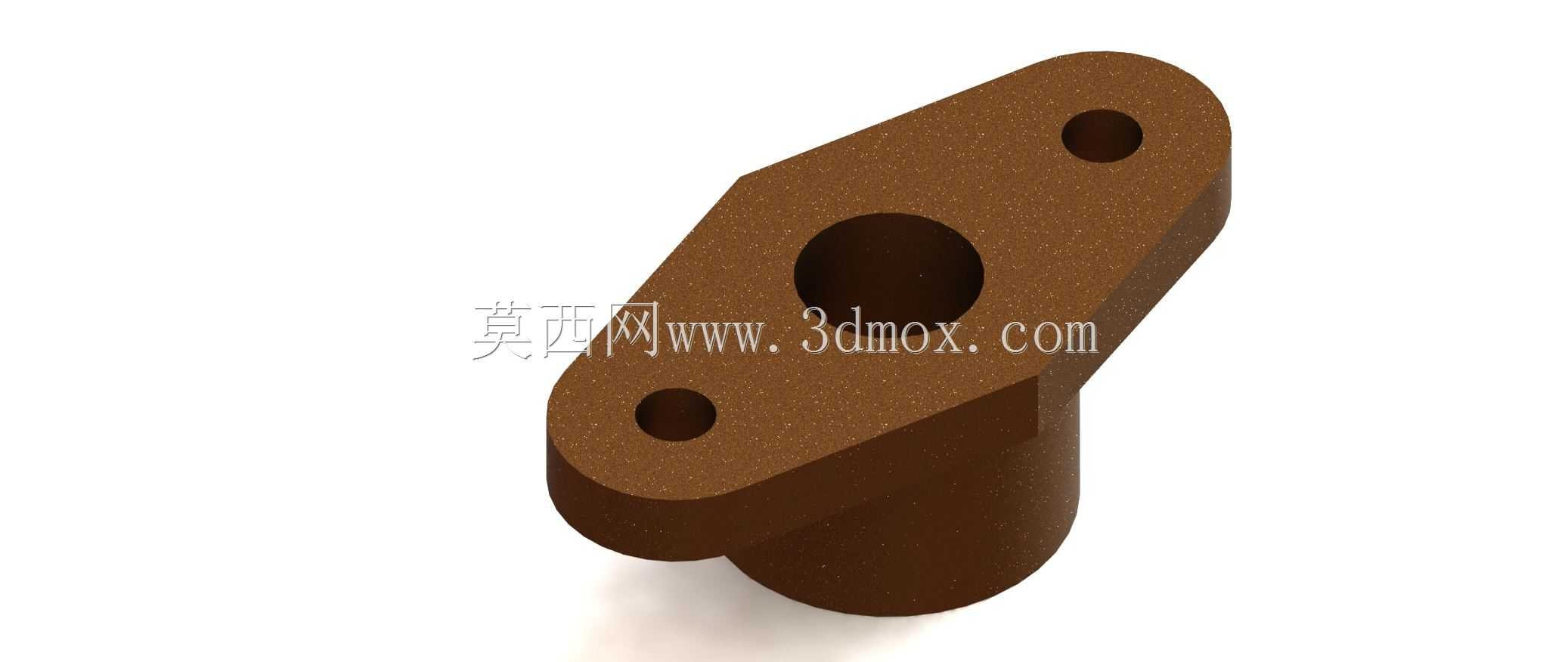

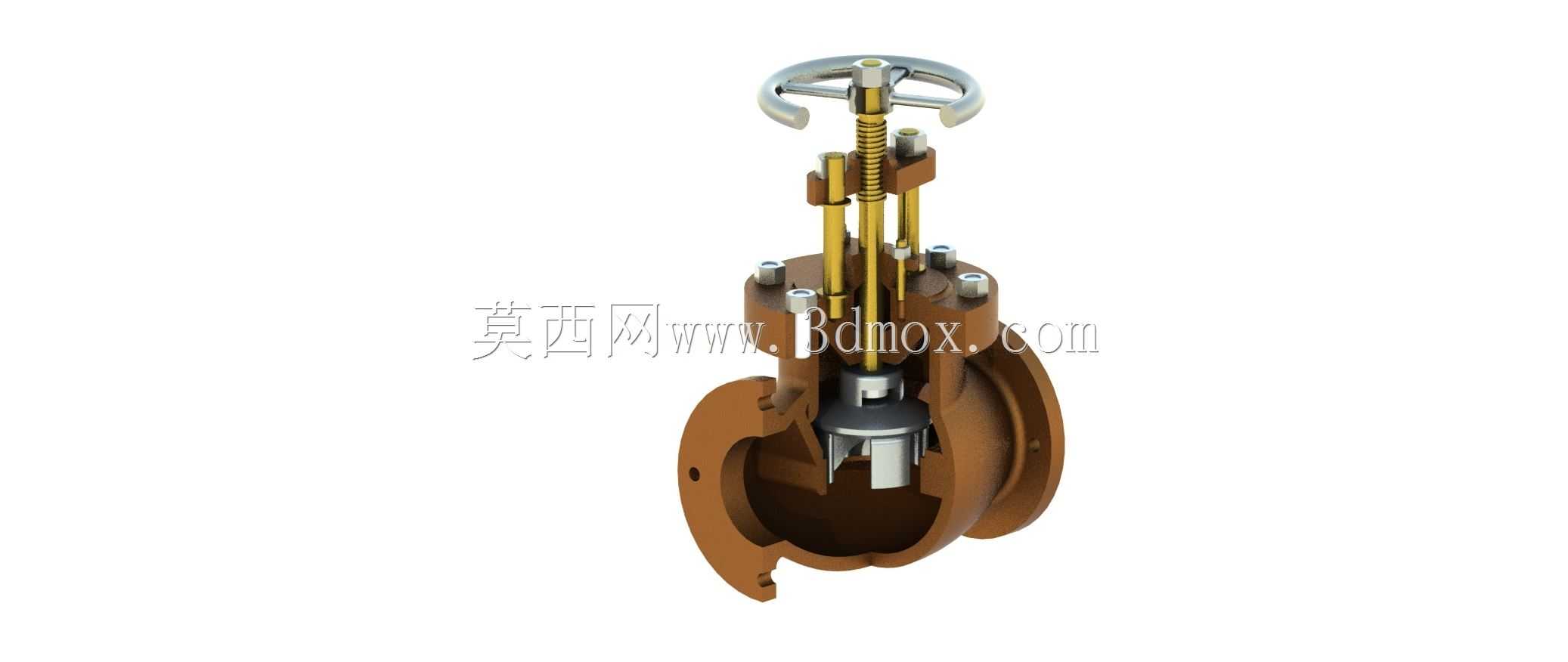

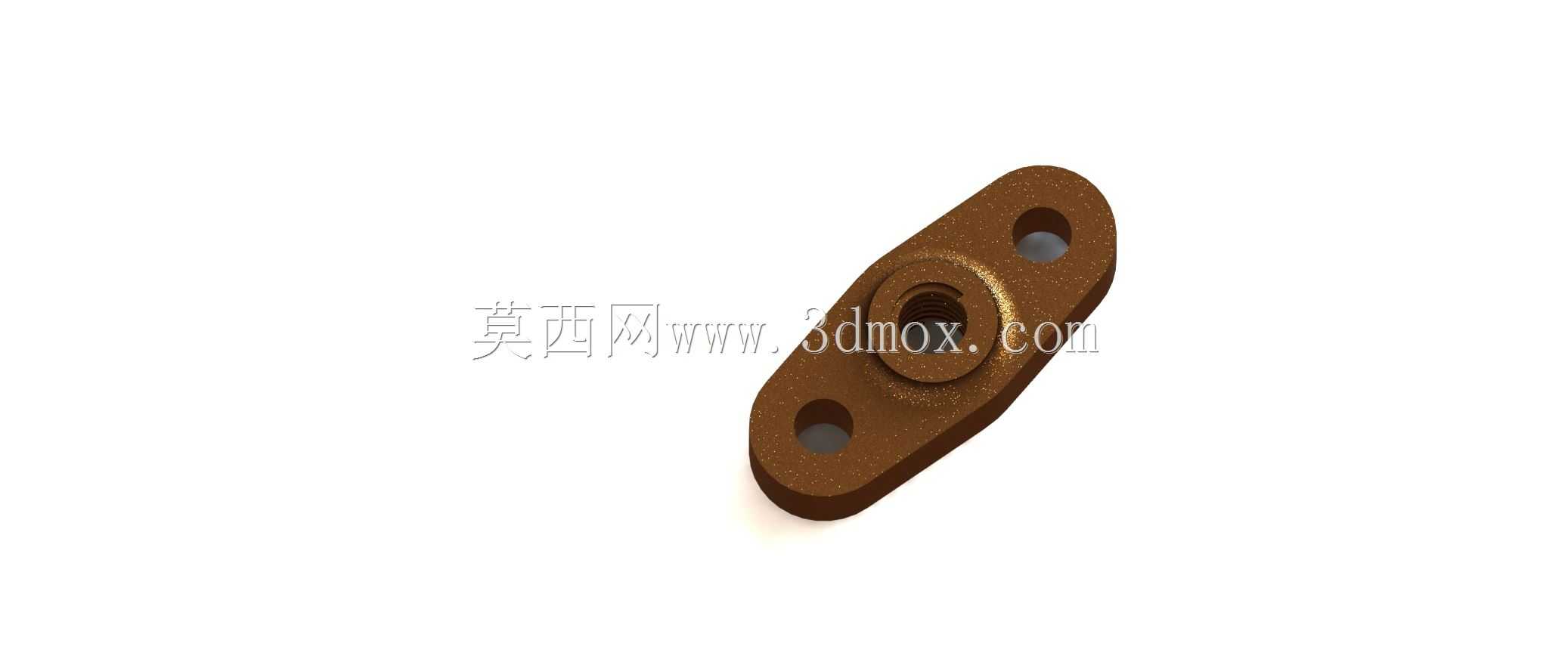

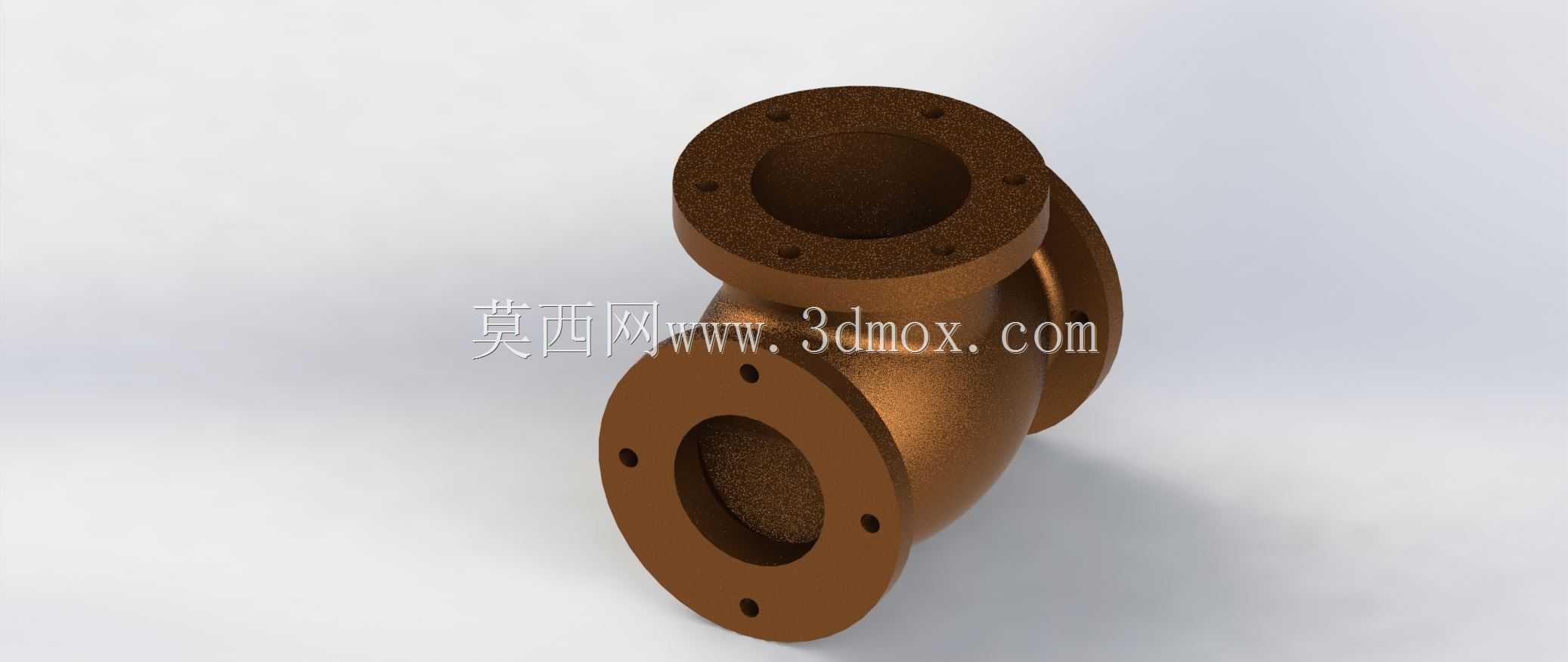

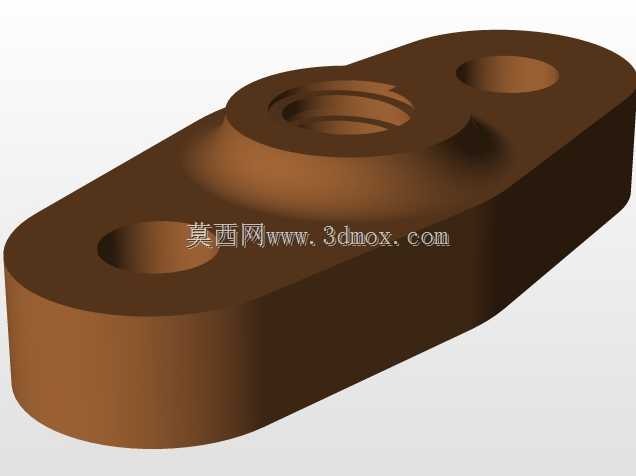

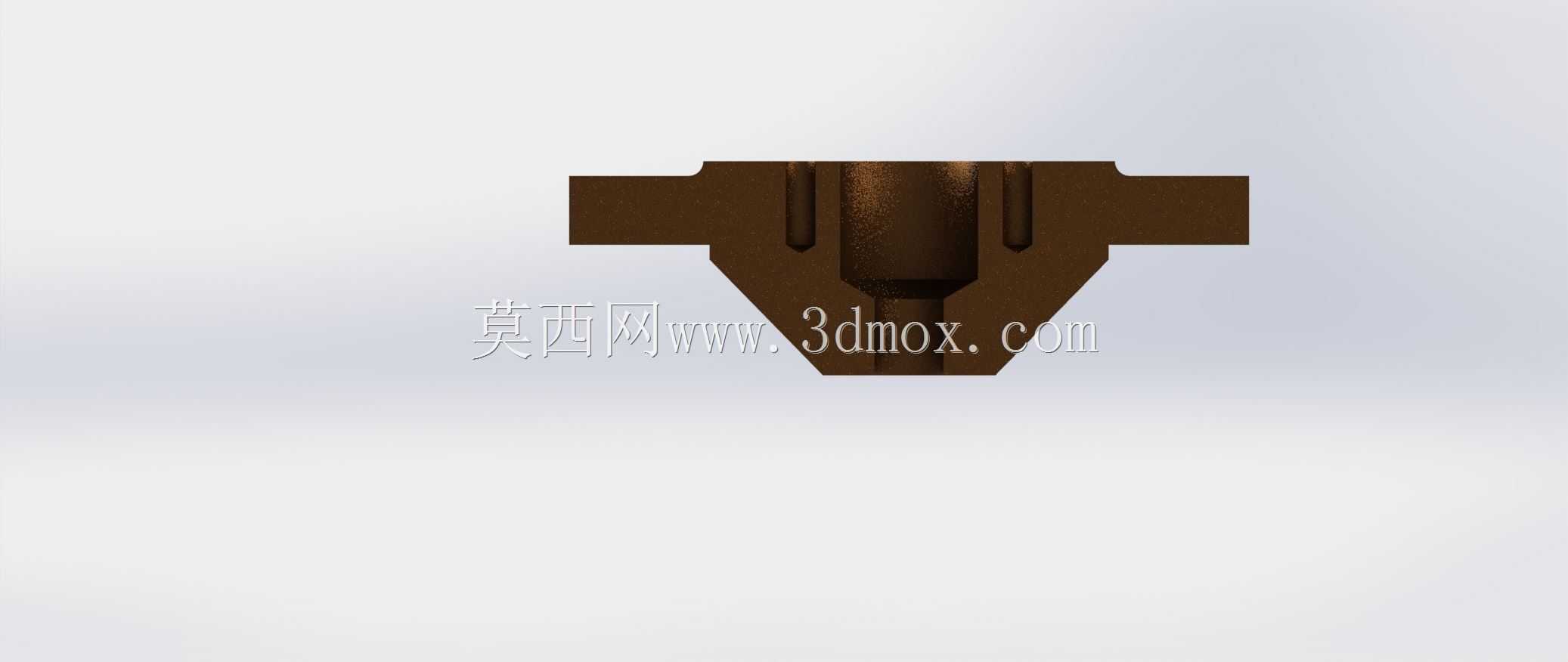

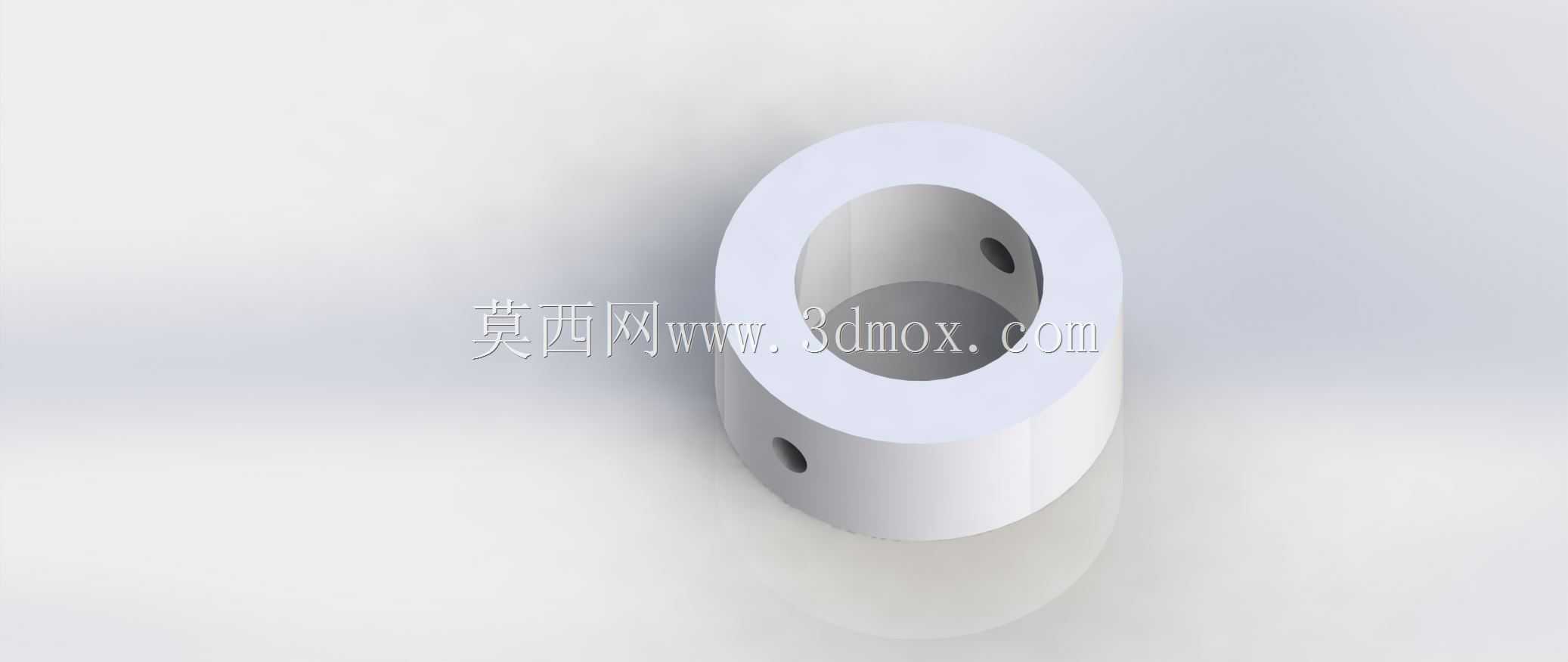

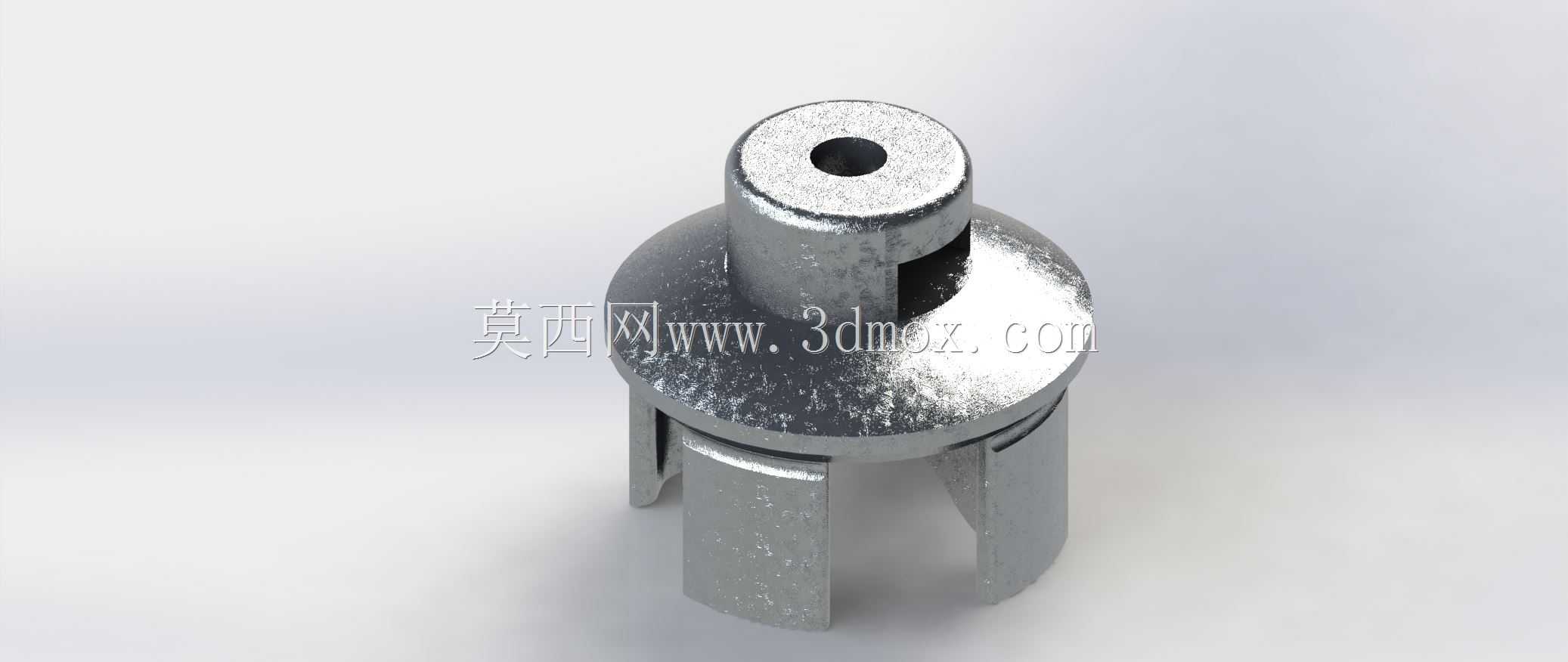

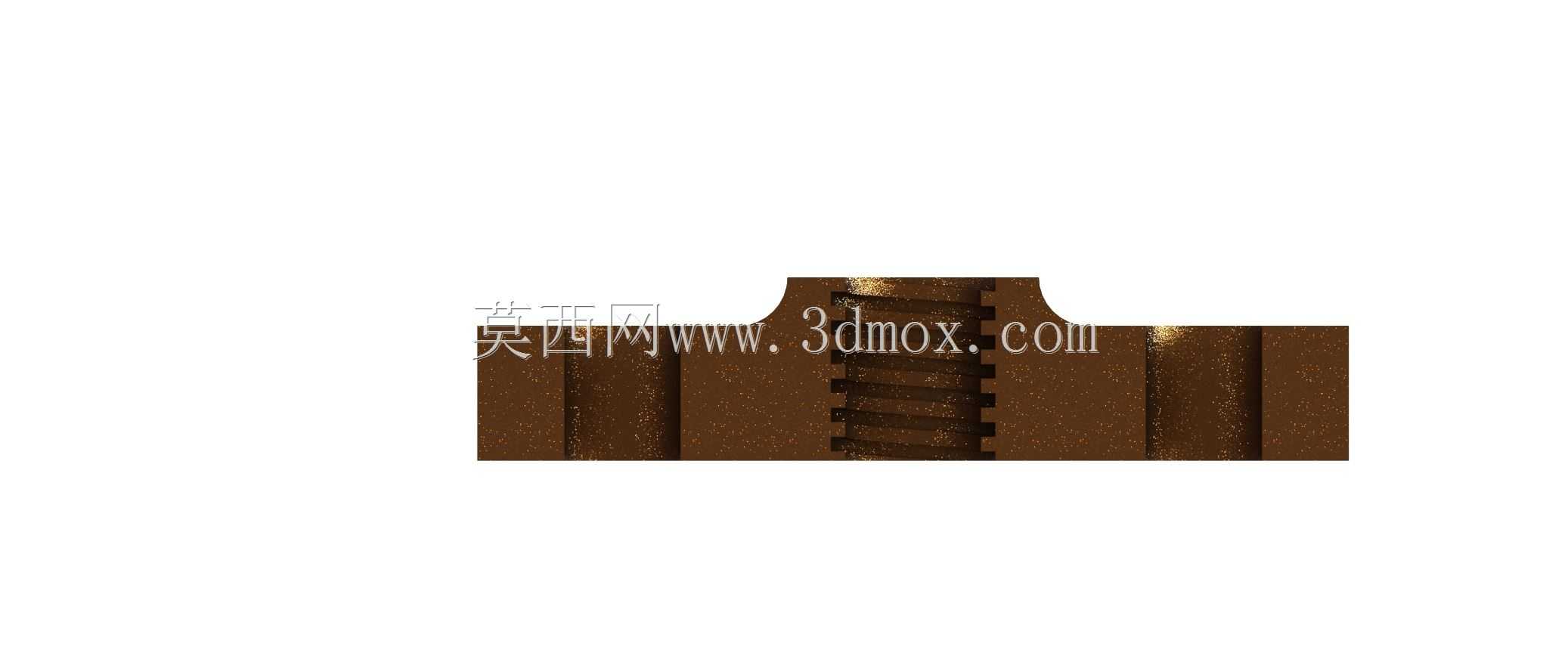

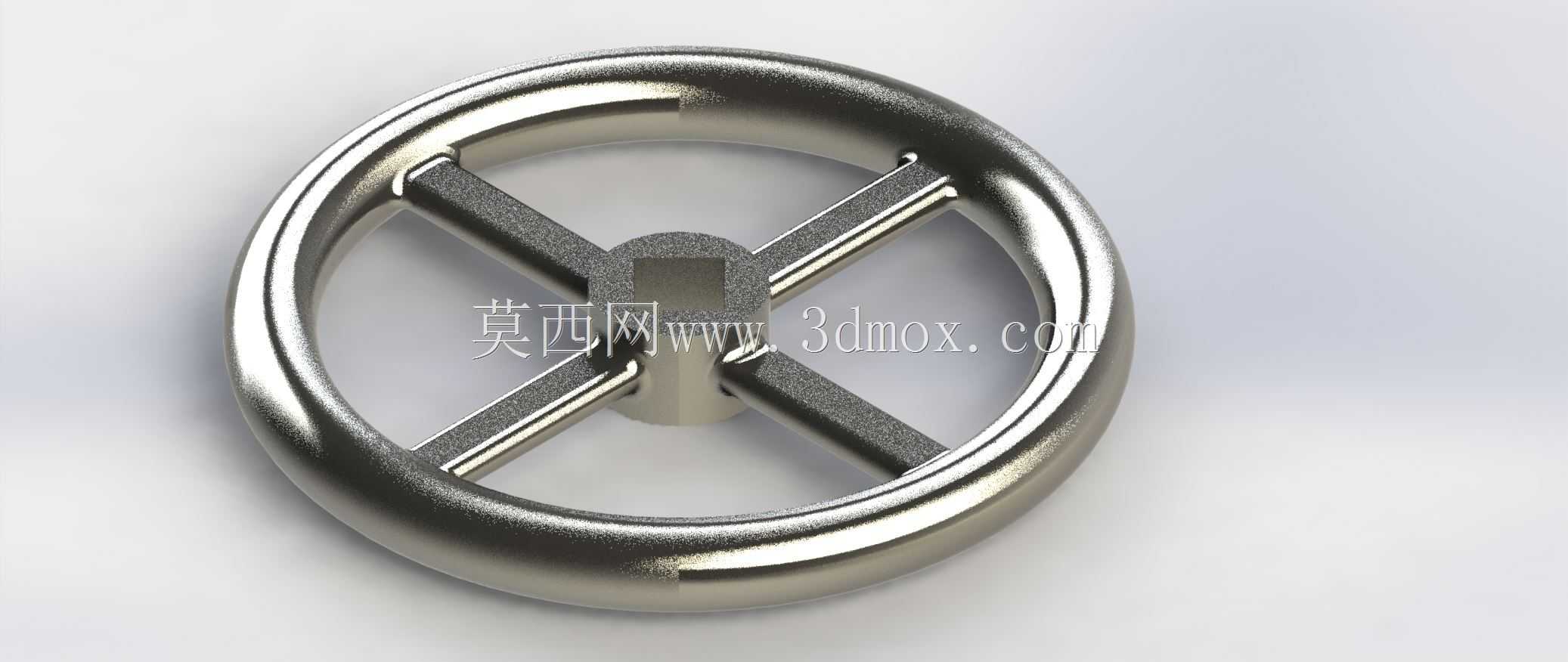

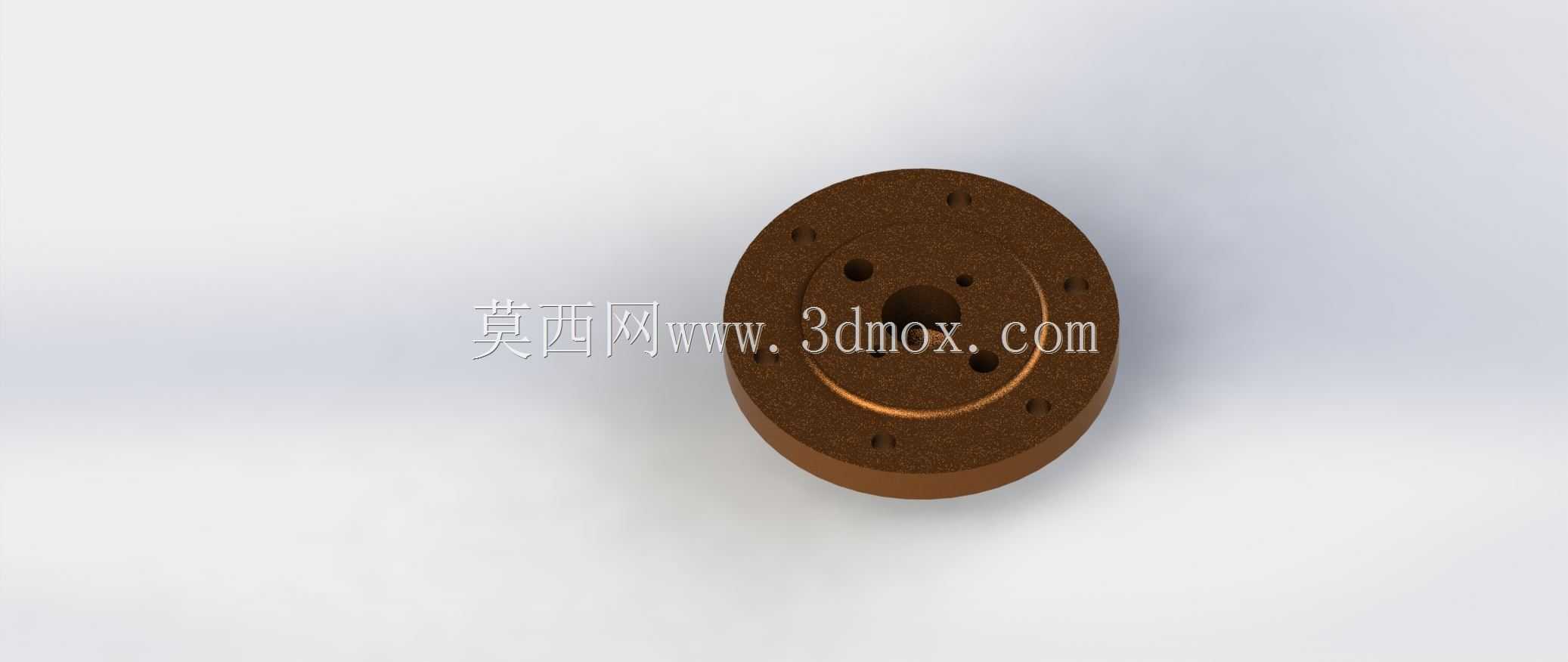

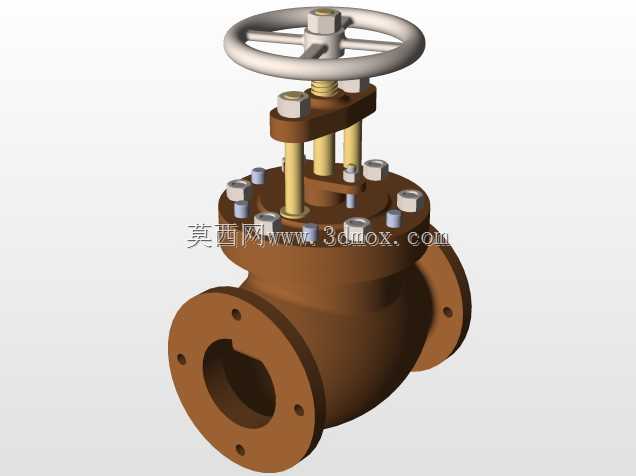

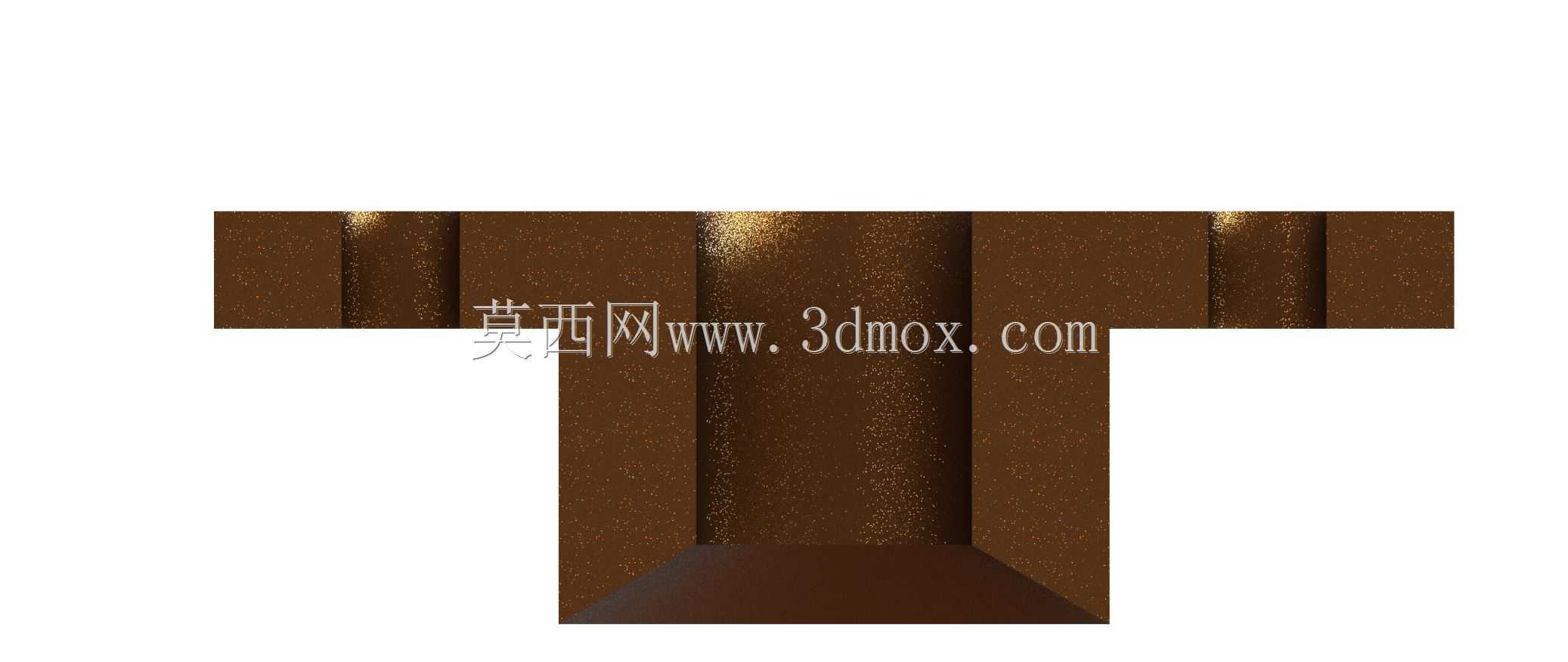

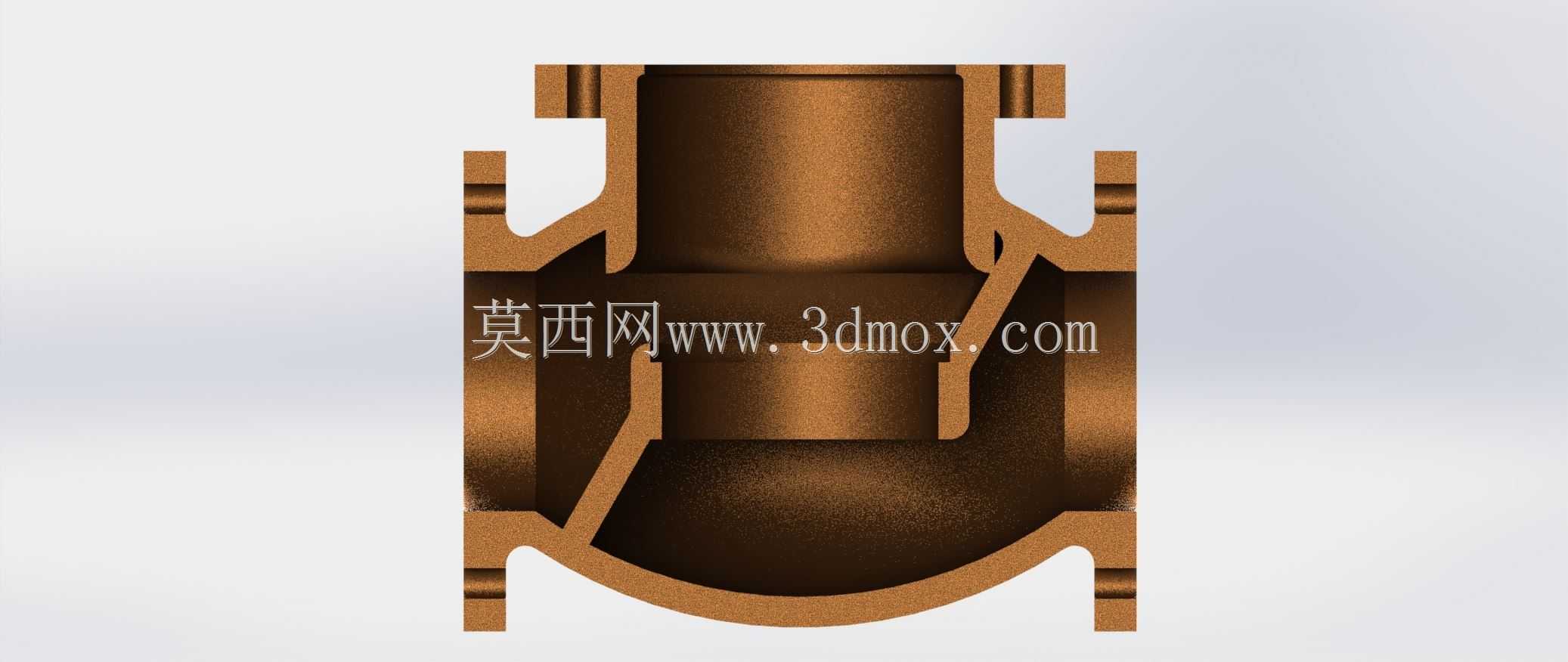

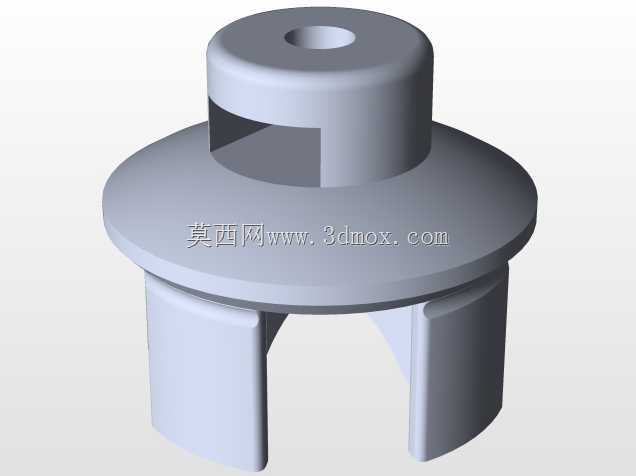

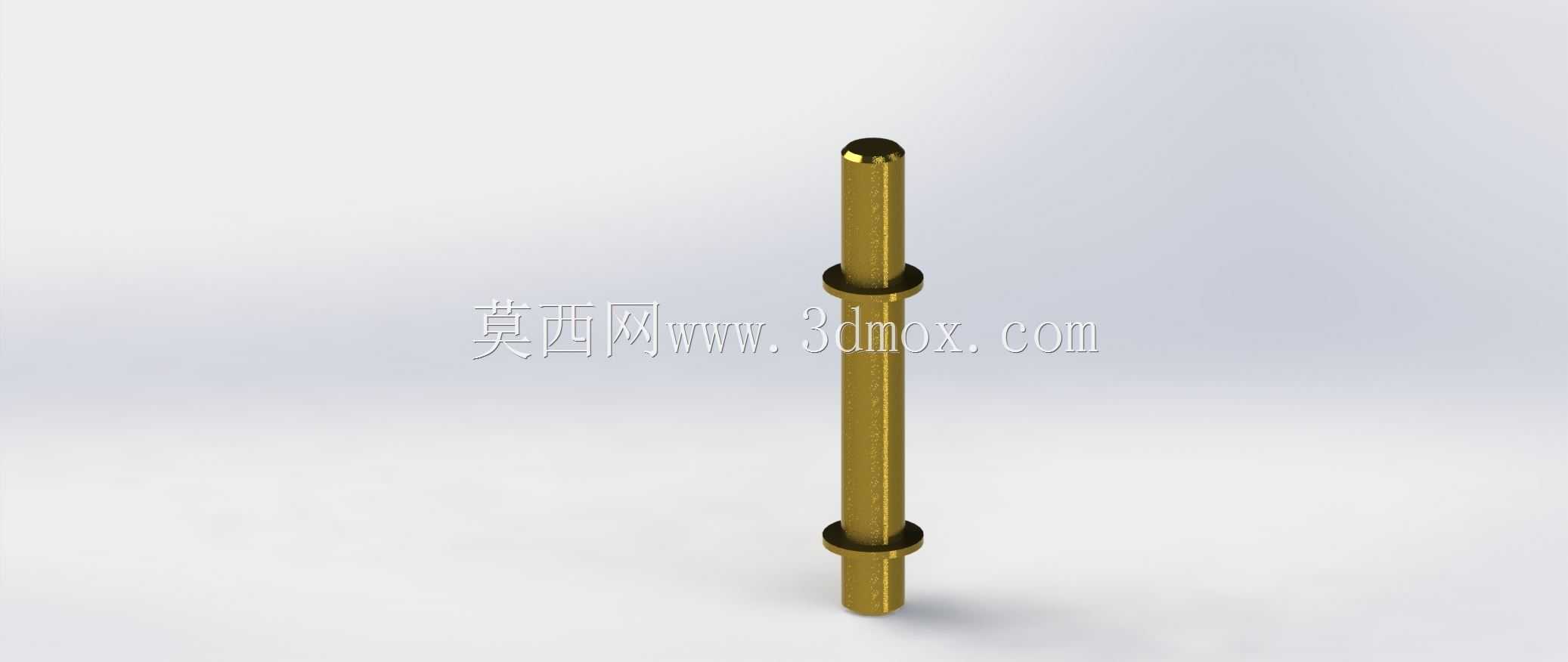

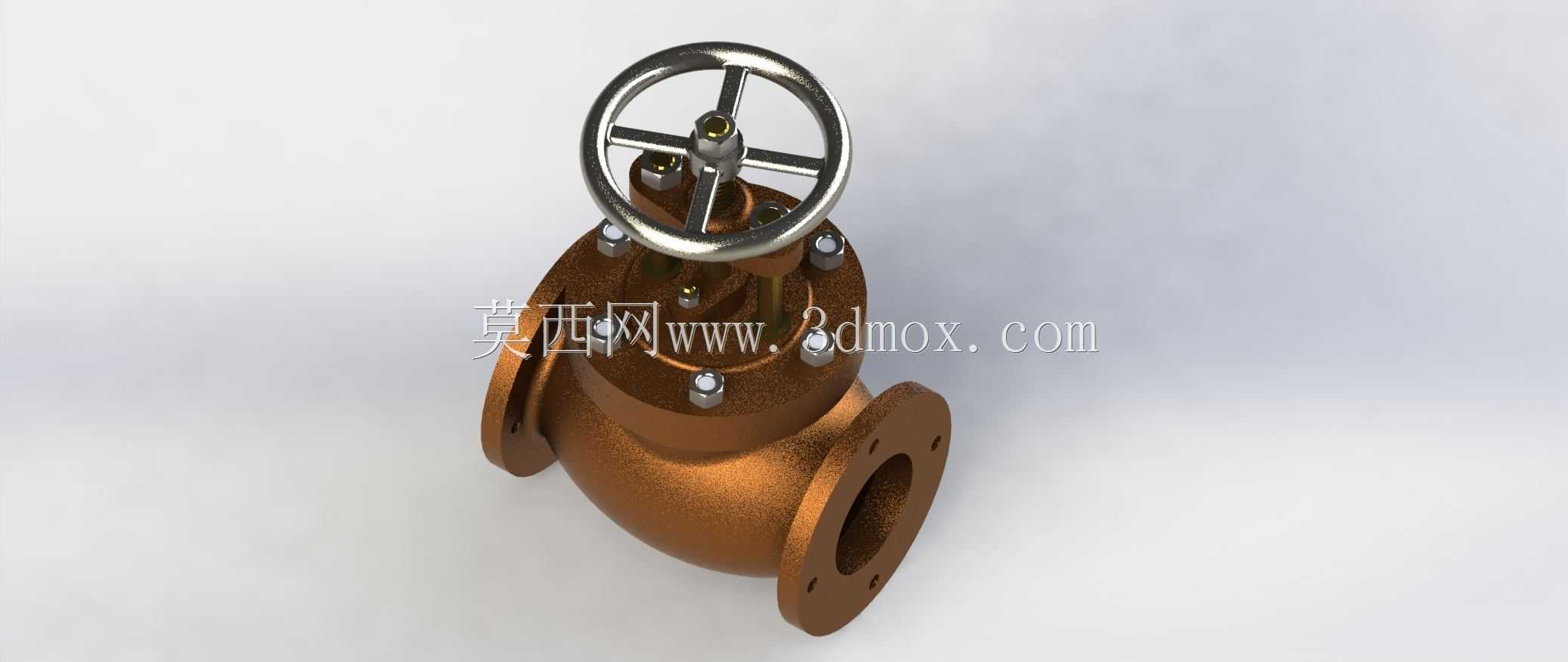

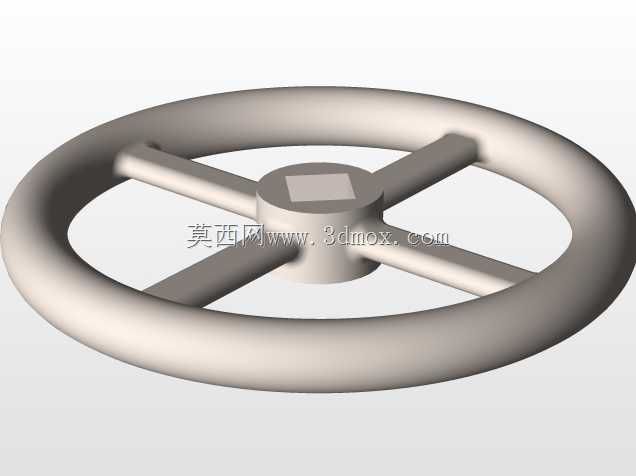

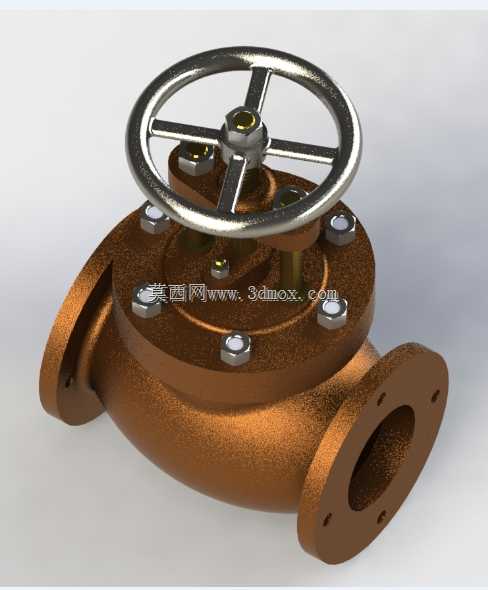

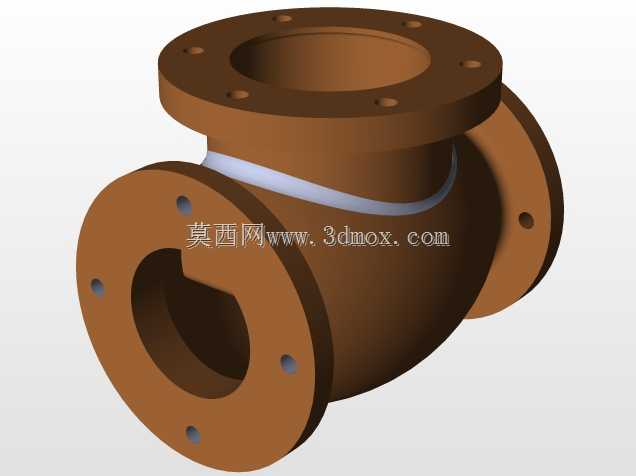

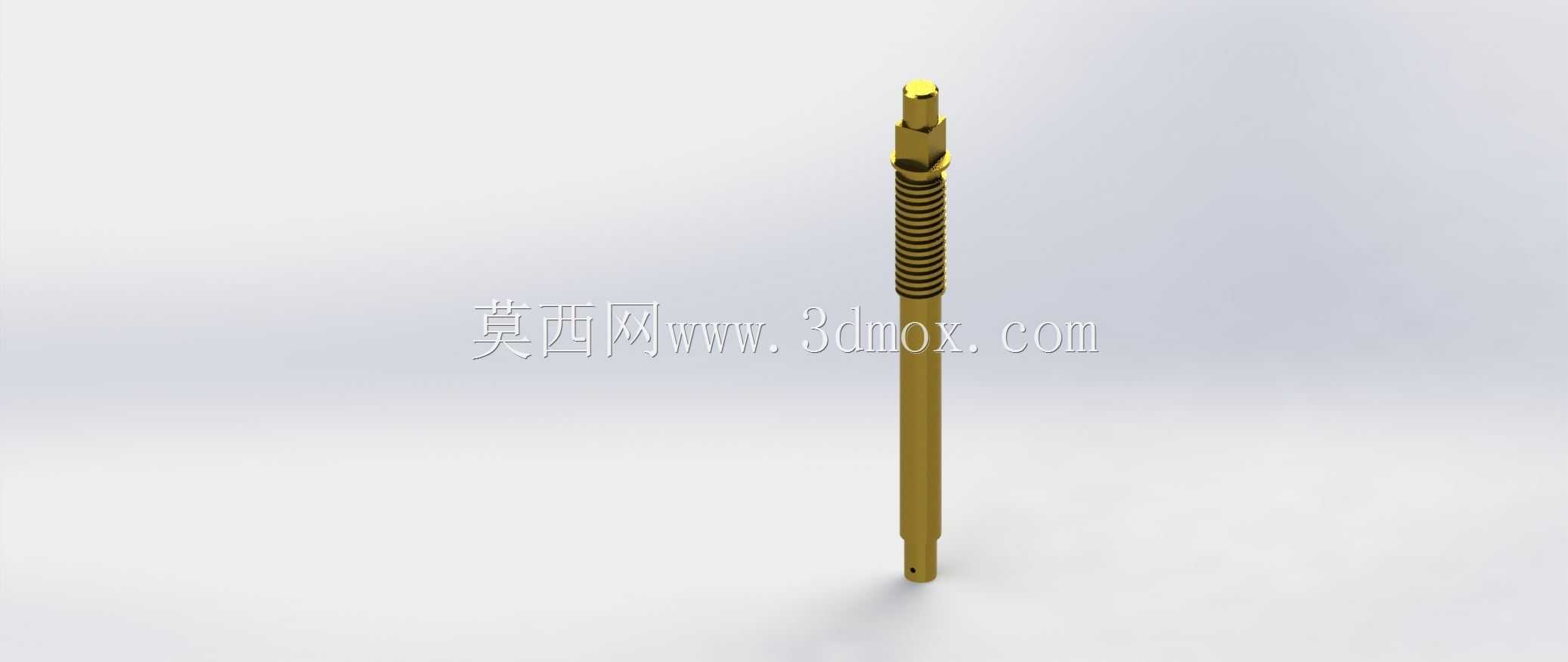

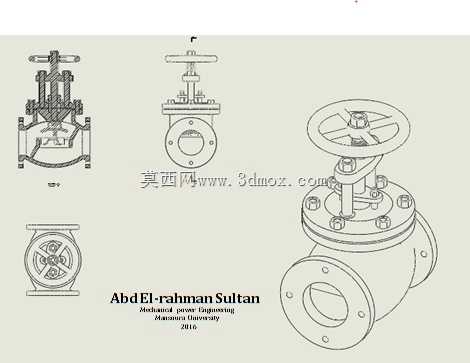

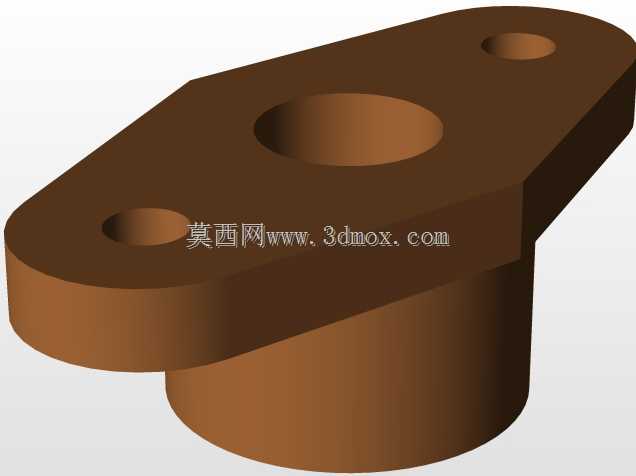

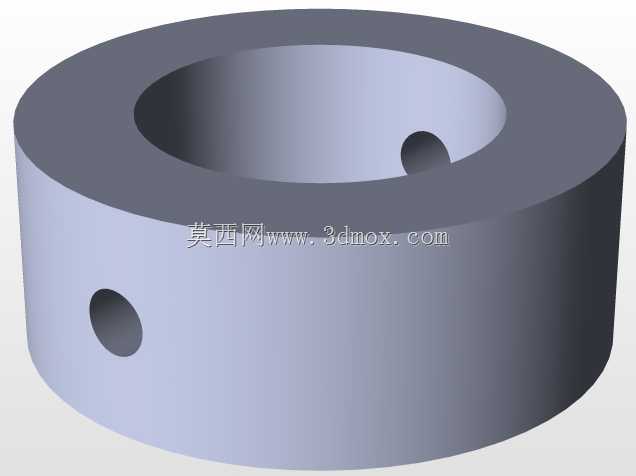

这款手动法兰式截止阀主要应用于民用给排水、暖通循环、工业低压流体输送、小型化工介质输送等管路场景中，核心作用是对管路内的流体进行通断截断控制，相比同通径的闸阀，它具备更可靠的密封性能，在需要完全阻断流体、避免介质渗漏的管路节点中被广泛选用，尤其适配对截断密封性要求较高、启闭操作频率适中的管路工况。从功能特性来看，这款截止阀采用手轮驱动的升降式阀瓣结构，操作时转动顶部手轮即可带动阀杆垂直升降，实现阀瓣与阀座密封面的贴合与分离，流体在阀腔内呈低进高出的流向，开启时阀瓣抬升后流道通畅，流阻相对稳定，关闭时依靠阀瓣与阀座的紧密贴合实现密封，能够有效阻断管路内的水、蒸汽、轻质油品等常规流体介质，避免介质串流或渗漏。在设计思路上，这款阀体采用铸铜材质打造，铜质材料具备良好的耐腐蚀性与铸造加工性能，能够适配多数常规水介质、弱腐蚀介质的输送需求，同时铜材质的抗氧化特性让阀门在潮湿工况下也能保持较长的使用寿命；阀体两端采用法兰连接结构，法兰端面预留均匀分布的螺栓安装孔，安装时可通过螺栓与管路法兰紧密对接，配合密封垫片即可实现接口处的可靠密封，相比螺纹连接的截止阀，法兰连接的结构更适配中等通径的管路，安装后连接强度更高，也便于后期的检修拆卸。顶部的手轮采用轮辐式结构设计，轮缘做了圆滑过渡处理，操作时握持手感舒适，转动时能够通过较小的操作力带动阀杆升降，降低操作人员的启闭施力强度；阀盖与阀体之间采用螺栓紧固连接，结合面设置密封结构，能够避免阀腔内的介质从阀盖结合处渗漏，同时这种分体式结构也便于后期对内部阀瓣、密封件进行更换维护。从安装边界来看，这款截止阀的整体外形紧凑，手轮顶部到阀体底部的高度适配常规管路的安装空间，两端法兰的端面间距符合同通径阀门的常规安装尺寸，安装时只需保证管路两端法兰与阀门法兰同轴对齐，预留足够的螺栓操作空间即可完成装配，不需要额外调整管路的布设走向；手轮的操作空间预留充足，安装后不会因为周边管路或设备的遮挡影响手轮的转动操作，能够满足现场日常启闭操作的空间需求。阀腔内部的流道做了圆滑过渡处理，能够减少流体通过时的局部阻力，降低管路输送过程中的压力损耗，同时阀瓣的密封面采用平整贴合设计，长期使用后如果出现密封磨损，只需适当加大手轮的关闭力矩即可保证密封效果，维护成本较低。
