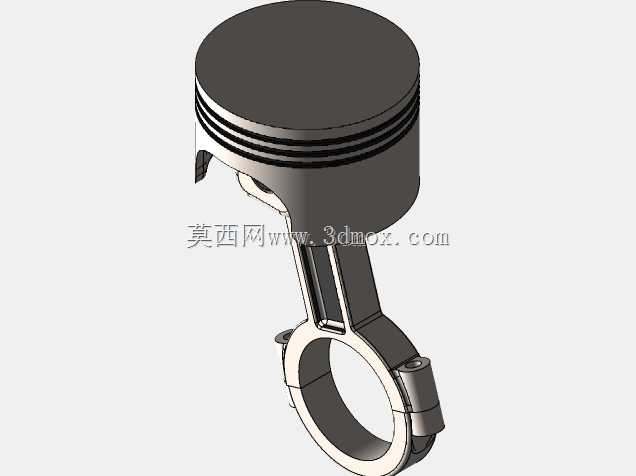

内燃机活塞连杆组高精度三维结构模型

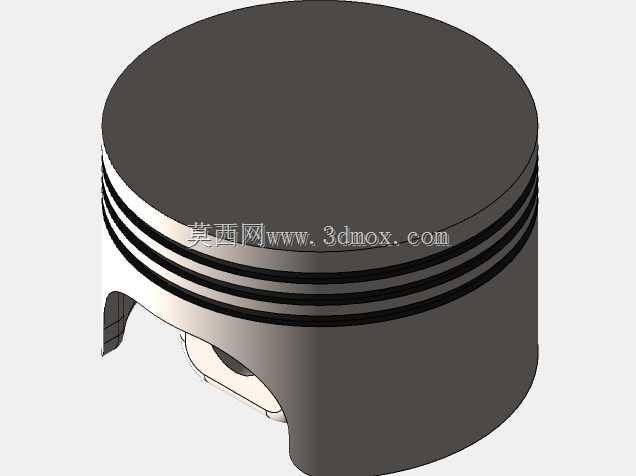

　　这套活塞连杆组件的三维建模，完全围绕往复式动力设备的实际运行工况搭建，覆盖了从发动机燃烧室到曲轴动力输出端的核心传力路径，可直接用于动力总成的结构验证、运动仿真以及教学演示场景。在车用内燃机、工业往复泵、气体压缩机这类依靠容积变化实现能量转换的设备中，活塞组件是直接承接能量转换的核心部件，建模时首先要明确活塞头部的密封环带布局：三道环槽分别对应两道气环与一道油环，气环负责阻隔燃烧室高压燃气下窜，油环则负责刮除缸壁多余润滑油，避免机油进入燃烧室参与燃烧，环槽的轴向间隙、径向深度都严格按照量产机型的配合公差设定，确保装配后活塞在缸筒内往复运动时不会出现卡滞、密封失效的问题。活塞销座的位置经过偏心设计，可抵消活塞换向时对缸壁的侧向敲击力，

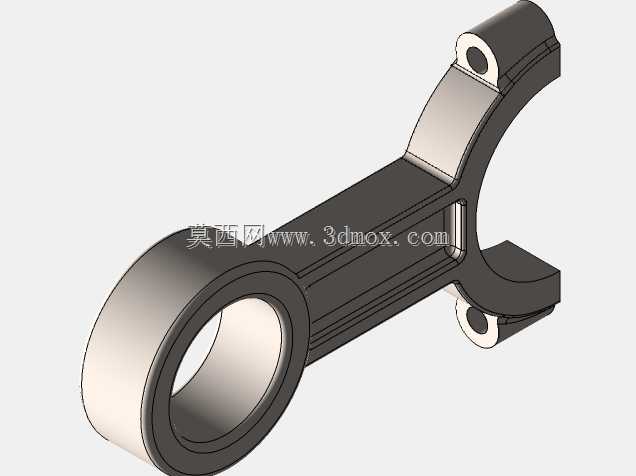

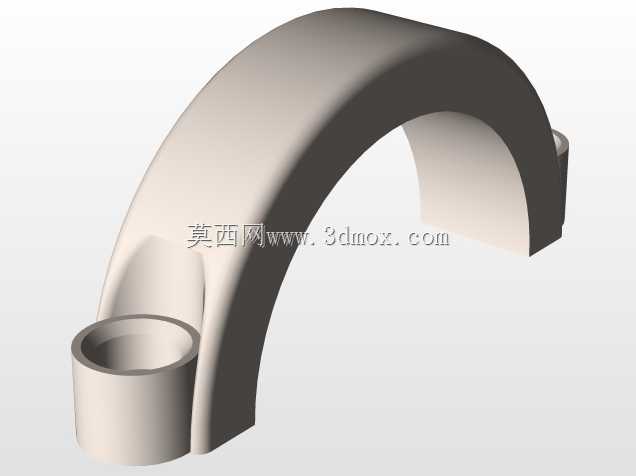

　　降低设备运行时的机械噪声，活塞销与连杆小头的配合采用全浮式结构预留间隙，建模时保留了活塞销的轴向限位卡环槽，避免运行过程中活塞销窜出刮伤缸壁。连杆部分采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的不平衡惯性力，连杆大头采用分体式斜切口结构，配套连杆螺栓的安装孔位完全对齐，可直接模拟装配到曲轴曲柄销上，大头轴瓦的安装位预留了合适的过盈量，确保轴瓦装配后不会随曲轴转动发生移位。整套模型的安装边界完全适配常规缸径的内燃机缸体与曲轴参数，活塞头部的燃烧室凹坑造型可匹配不同压缩比的动力调校需求，建模时所有圆角、倒角都按照实际机加工工艺要求设置，没有出现尖锐直角这类不符合生产实际的结构，

　　既可以用于刚接触动力结构设计的从业者理解曲柄连杆机构的运动逻辑，也能作为同类型部件改型设计的基础参考，通过调整活塞直径、连杆长度、活塞销孔偏心距等参数，就能快速适配不同排量、不同用途的往复式设备设计需求，避免从零开始建模的重复工作，也能减少初期结构设计时容易忽略的配合间隙、工艺性问题。
