法兰连接式铸铁手动安全阀结构设计

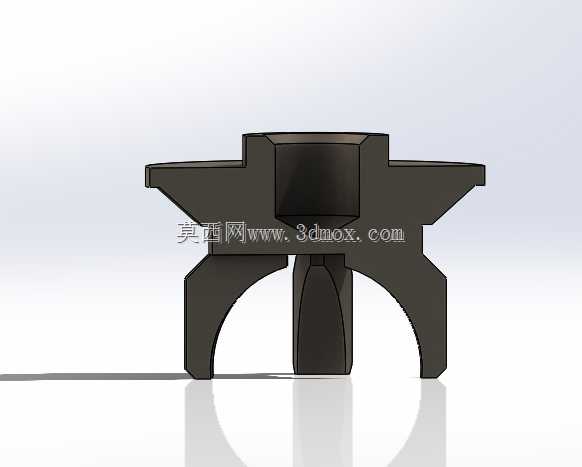

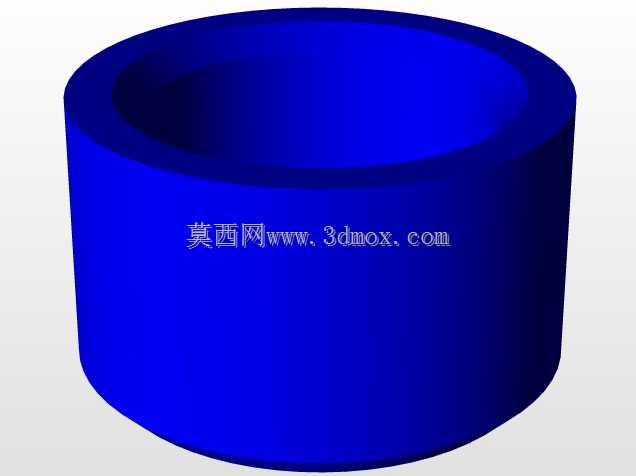

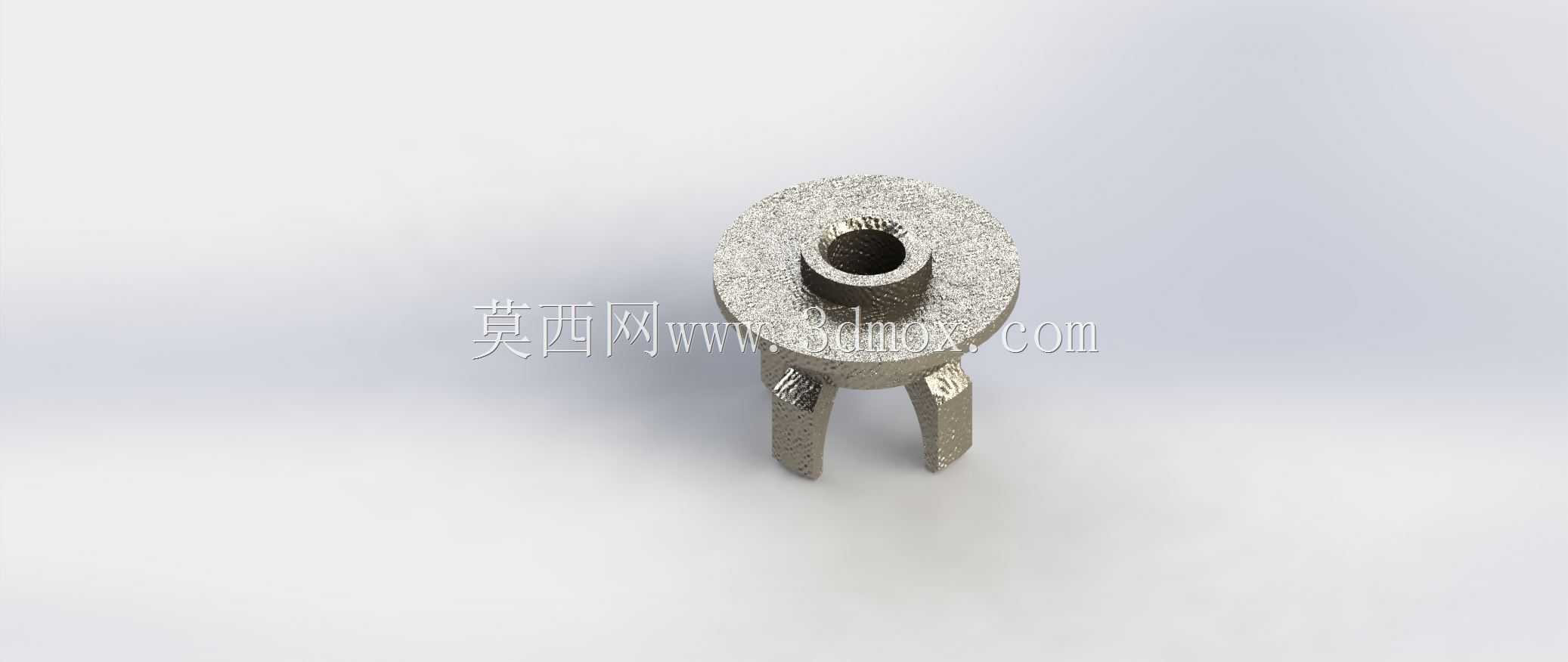

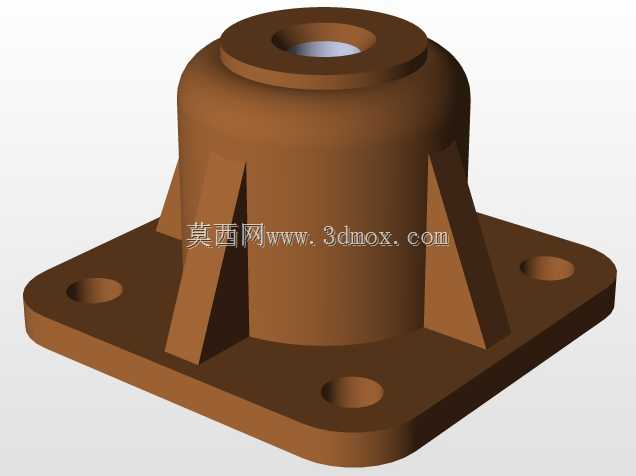

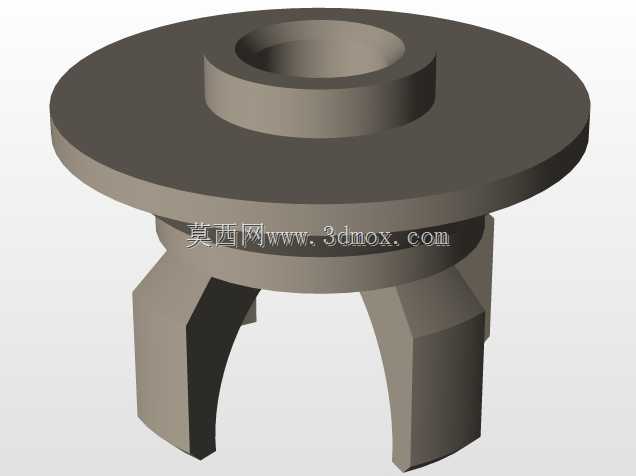

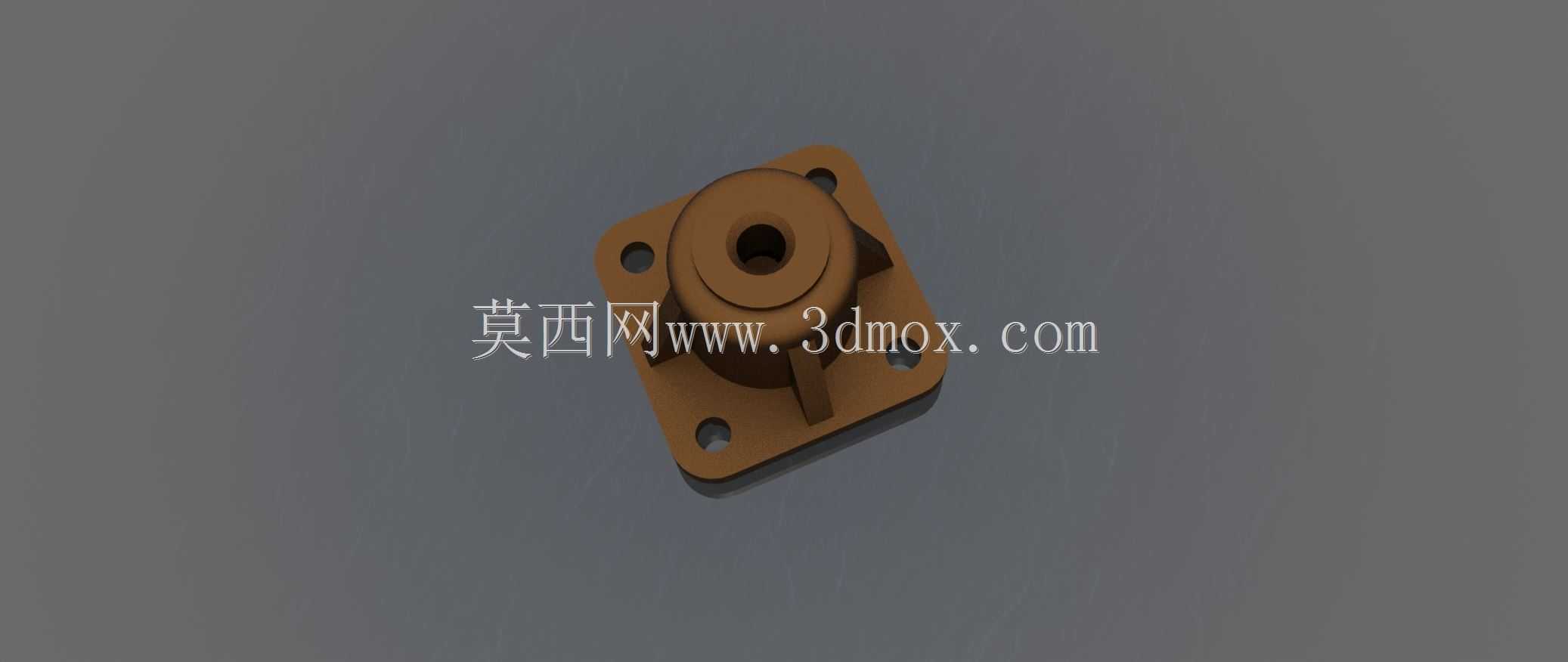

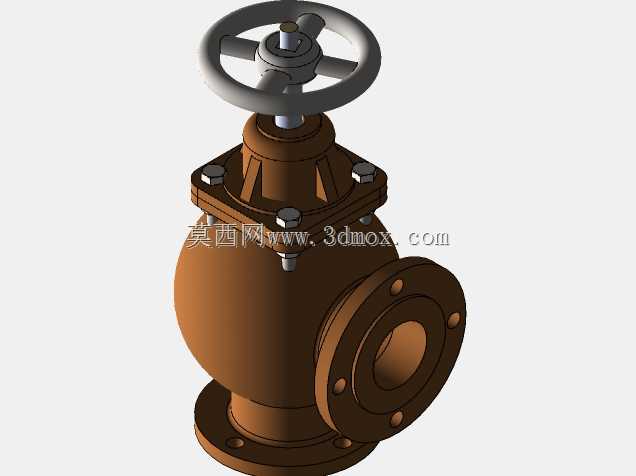

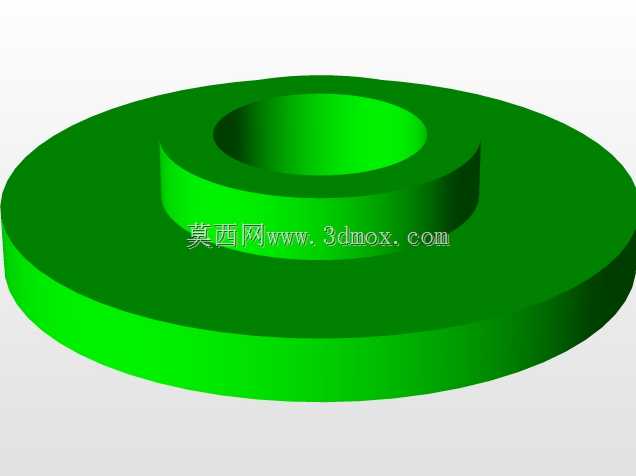

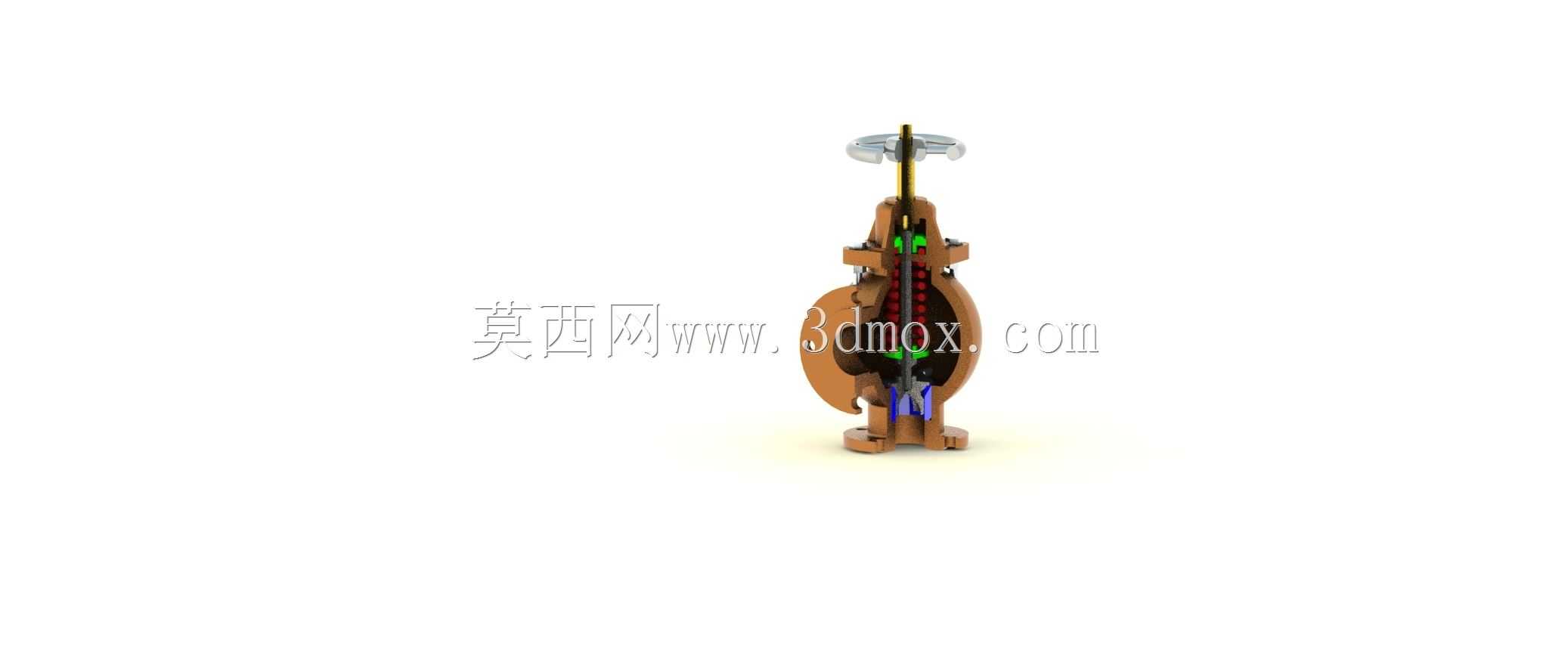

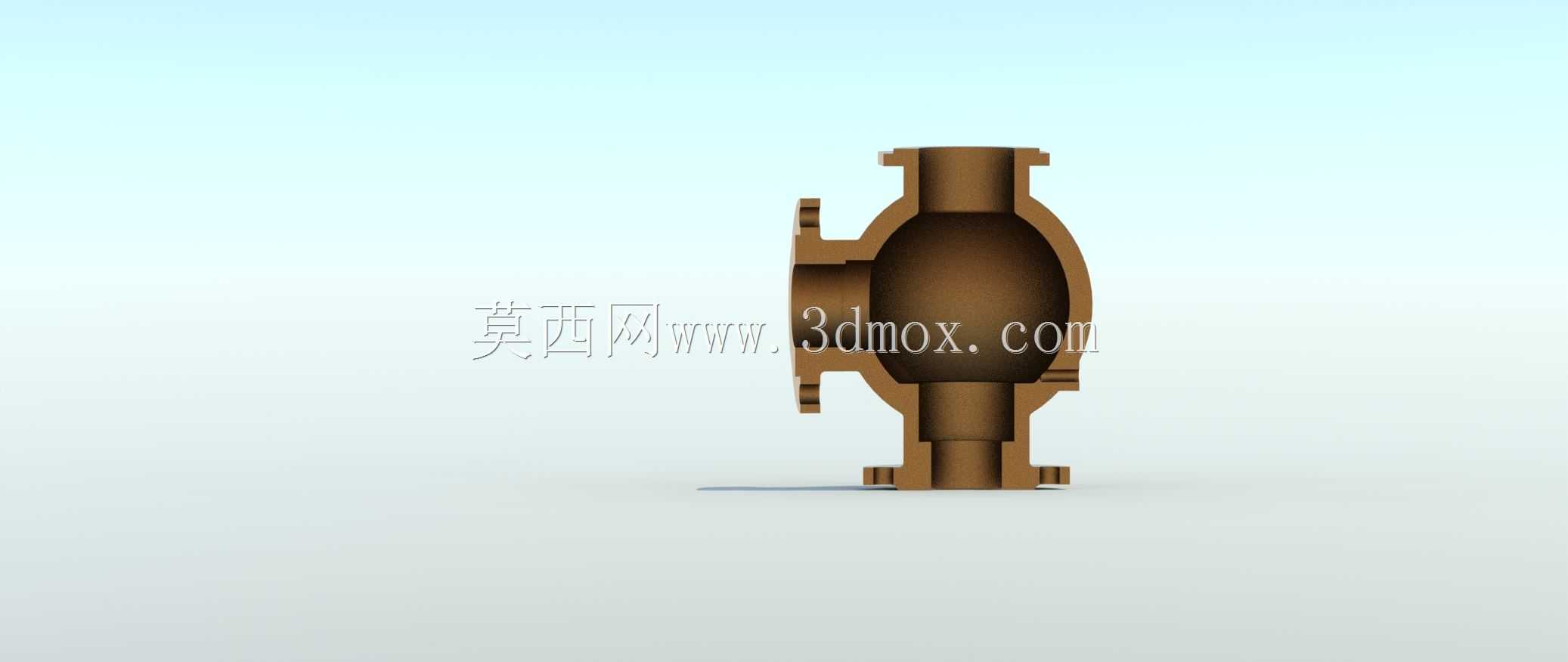

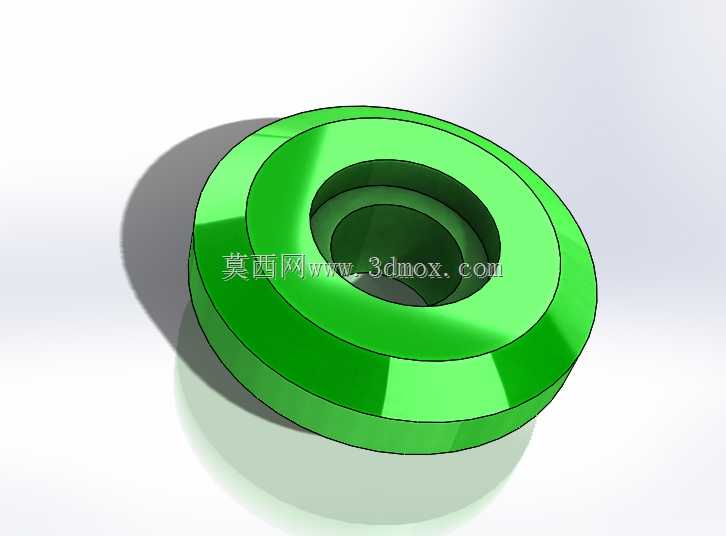

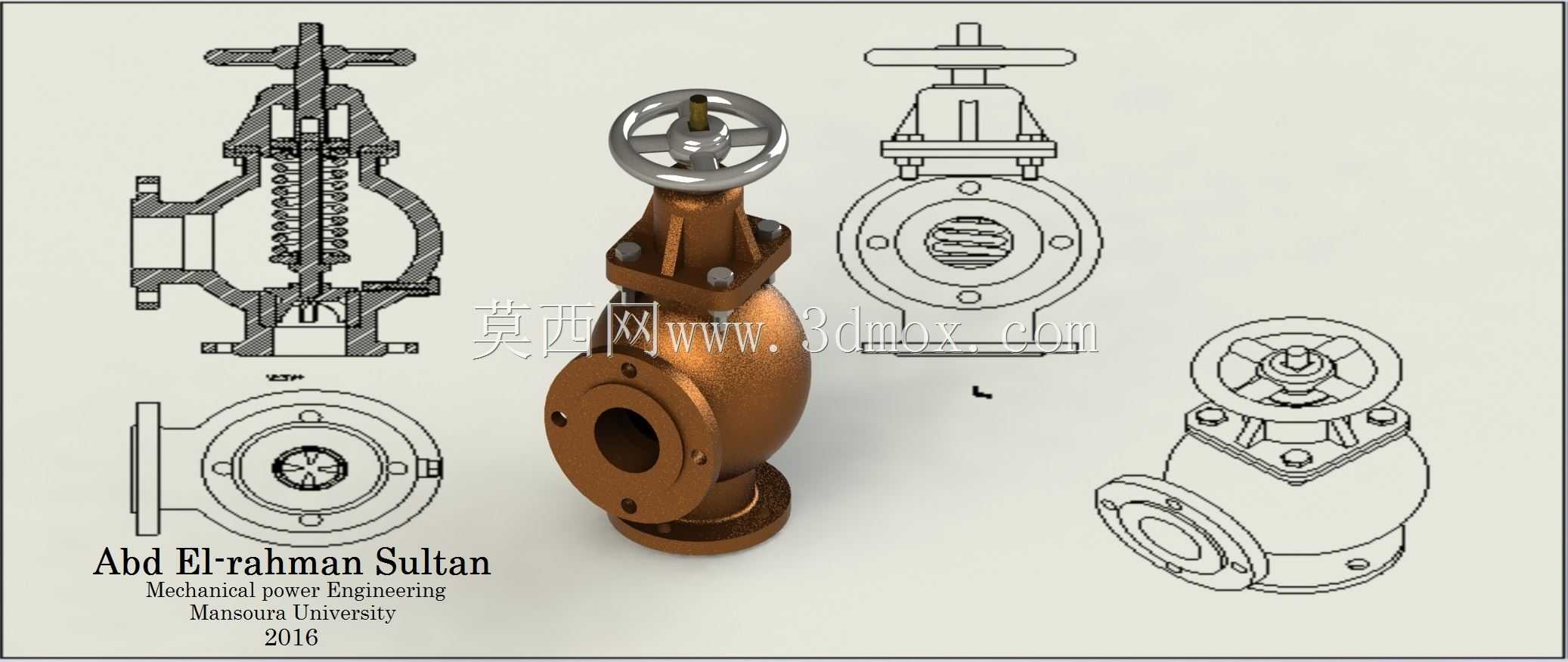

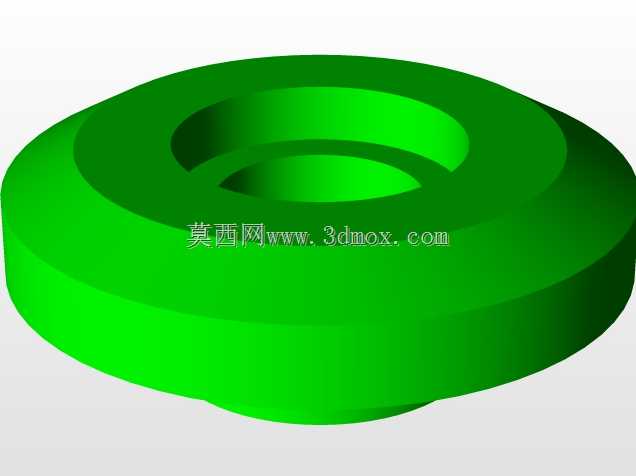

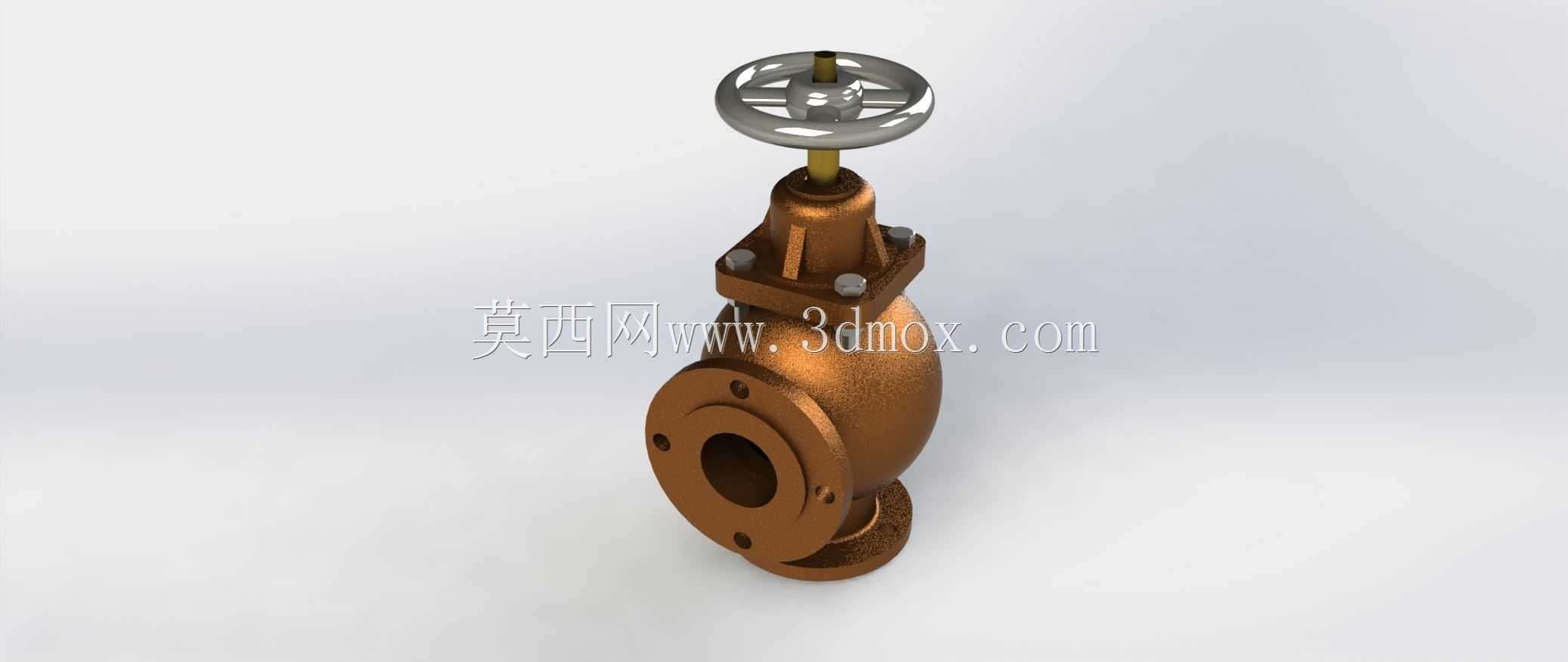

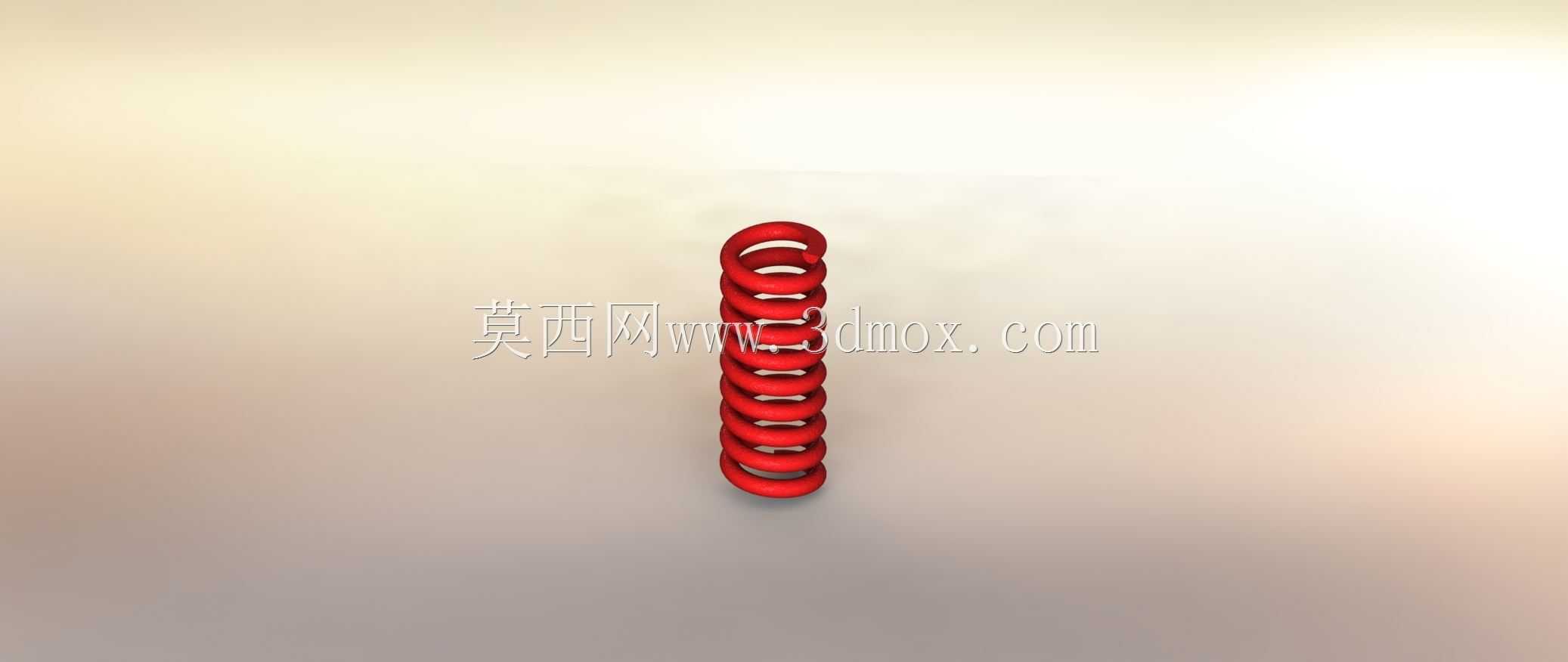

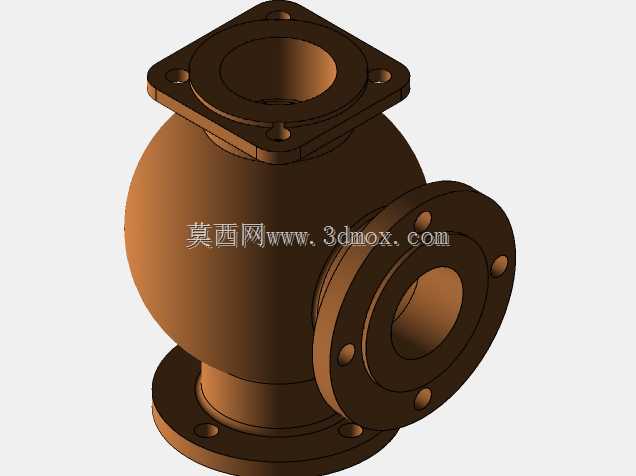

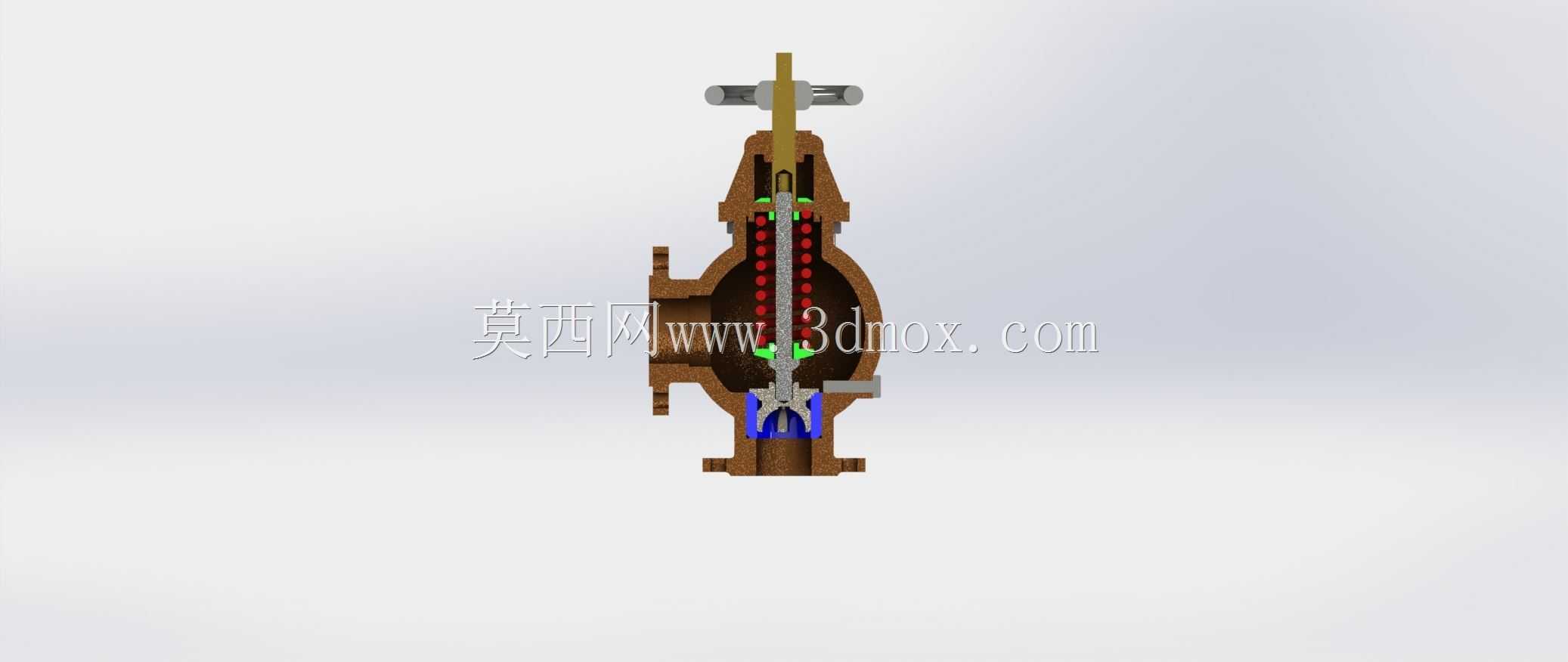

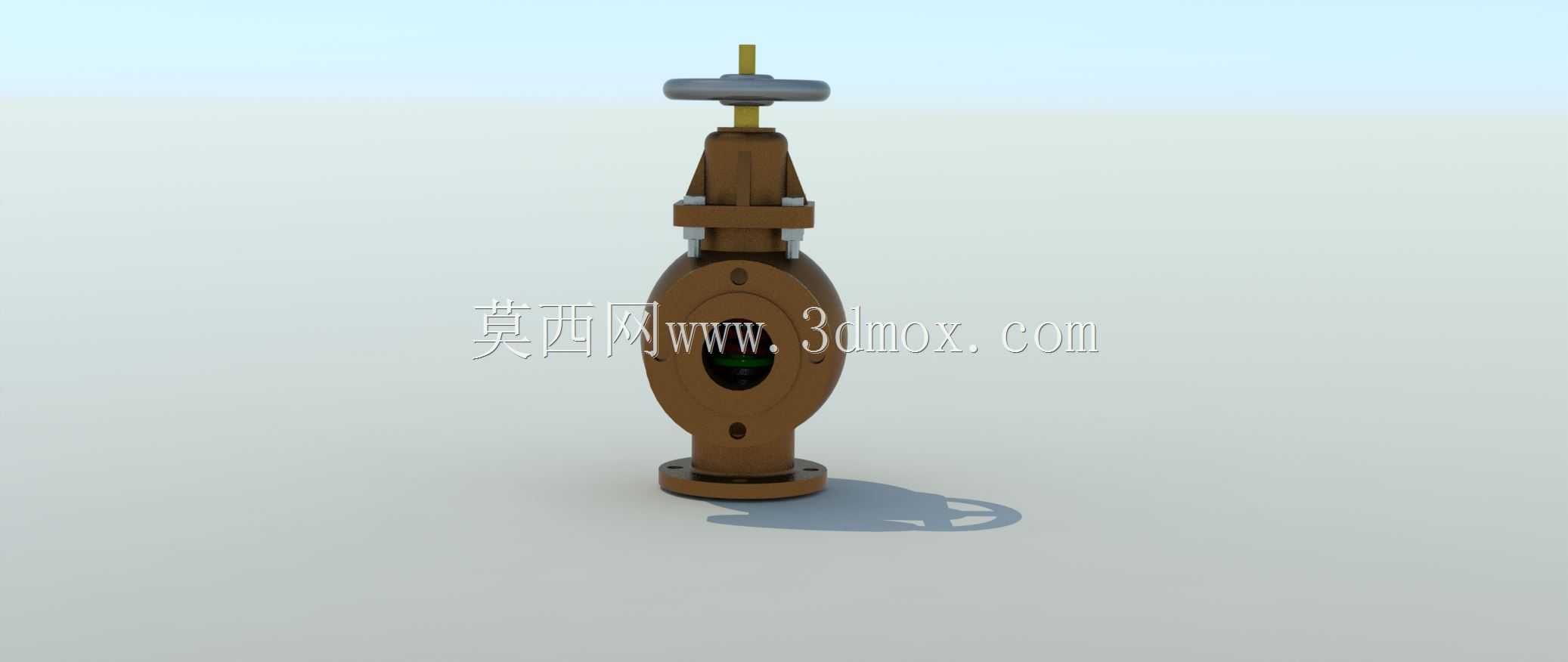

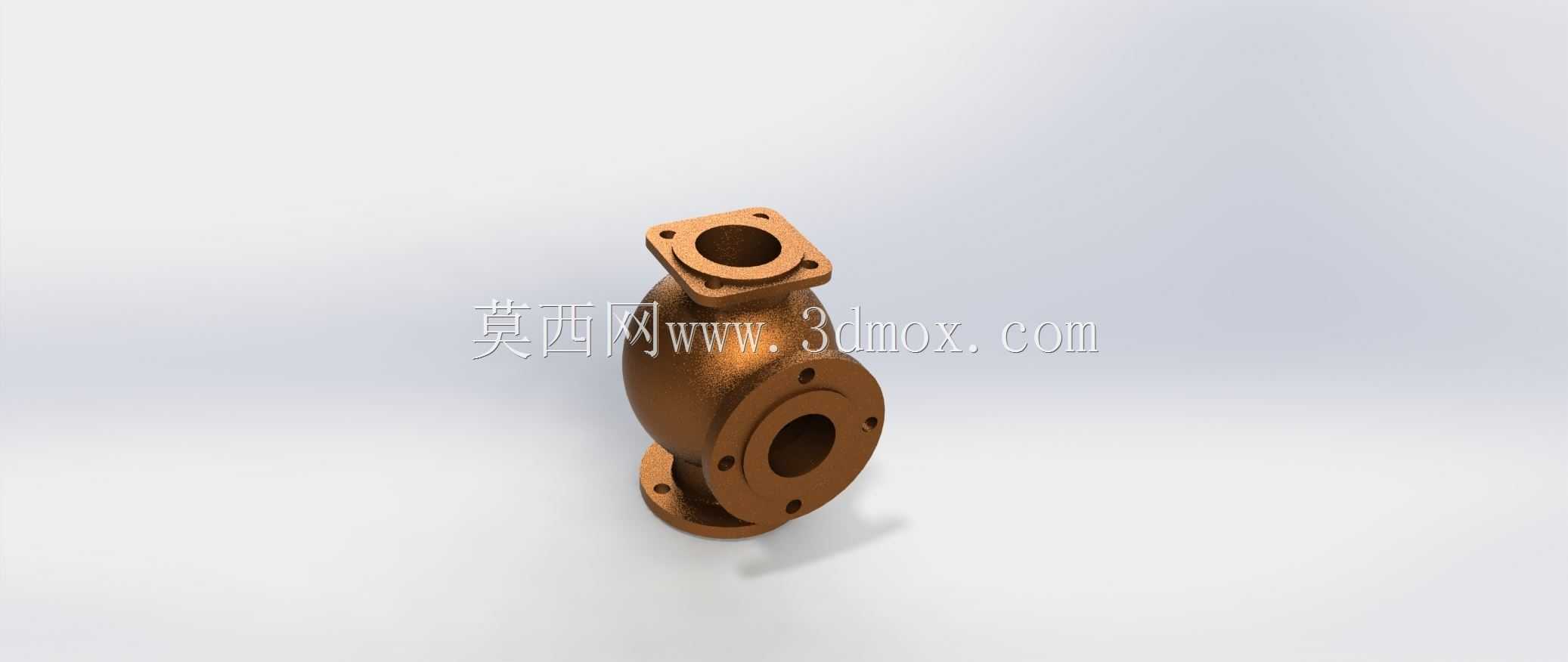

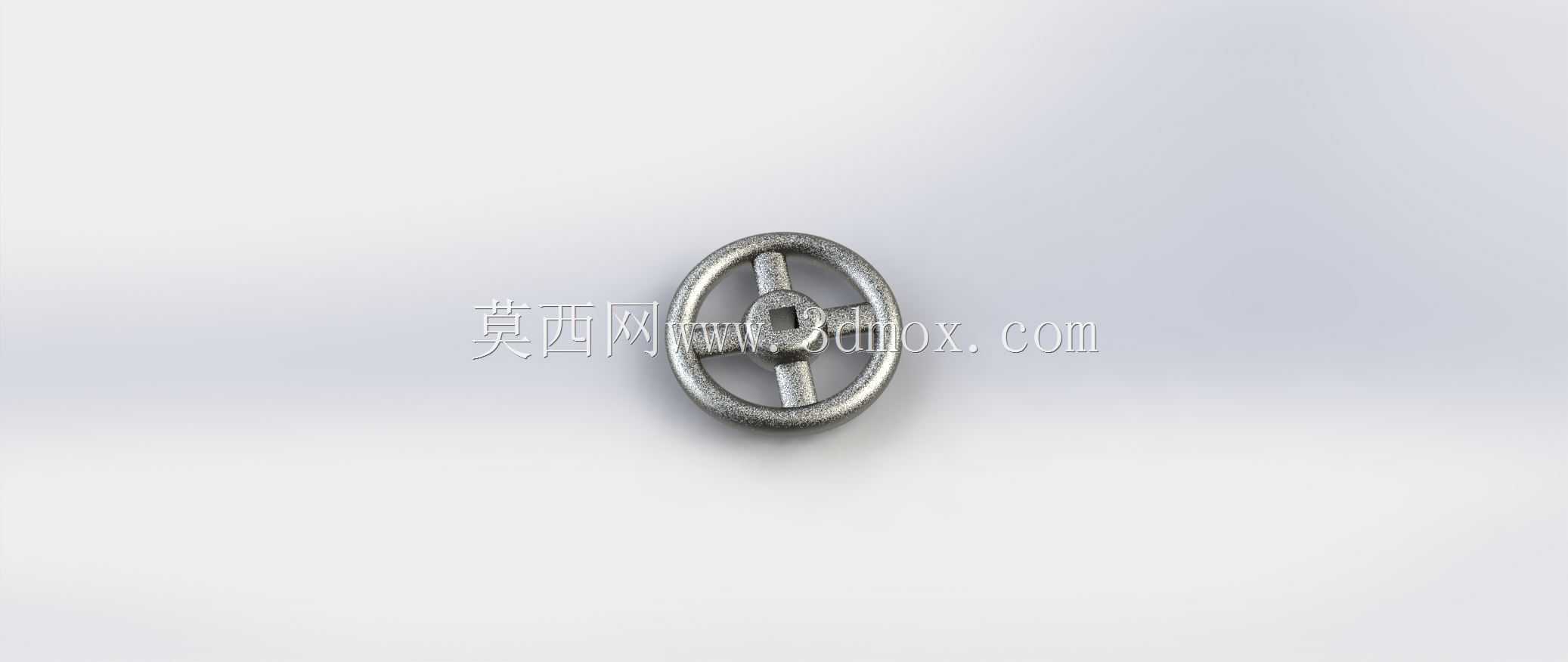

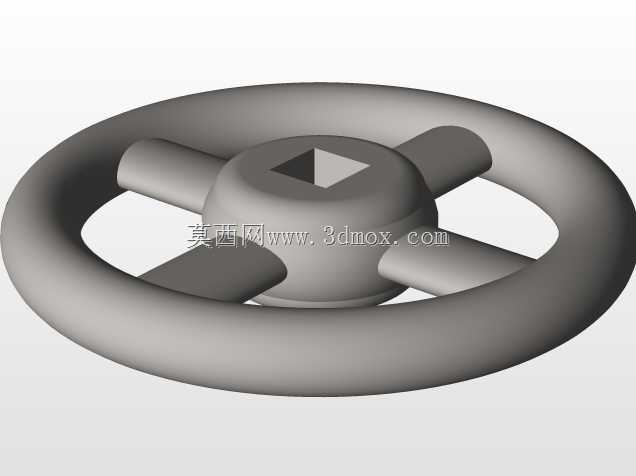

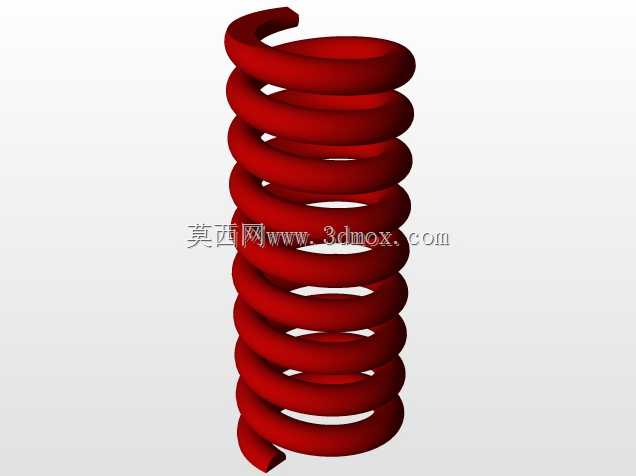

这款手动法兰式安全阀主要应用于低压蒸汽管路、给排水系统、小型工业流体输送管网中，作为管路系统的超压保护核心部件，承担着压力过载时自动泄放、压力回落时自动密封复位的关键作用，能够有效避免管路、承压容器因内部压力超出承载阈值发生破裂、泄漏等安全事故，是民用供热、小型化工配套、给排水工程、通用流体输送场景中不可或缺的安全防护类管路部件。从功能特性来看，该阀采用顶部手轮手动调节结合内部弹簧自动响应的结构逻辑，日常可通过顶部手轮微调内部密封组件的预紧压力，匹配不同管路的额定工作压力阈值；当管路内部介质压力升高至预设开启值时，内部阀瓣会在介质推力作用下克服预紧力抬升，连通阀体侧部与底部的流道，将多余的介质从侧部法兰接口泄放出去，待管路压力回落至额定密封值时，阀瓣会在预紧力作用下自动回落贴合密封面，切断泄放通道，避免介质持续泄漏造成物料浪费与压力不足。从设计思路来看，整体阀体采用鼓形流线型腔体结构，能够在介质流经腔体时降低流阻，减少压力波动对阀体内壁的冲刷，延长阀体使用寿命；连接端采用标准法兰盘结构，法兰盘上预留均匀分布的螺栓安装孔，能够与同通径的管路法兰实现精准对接，安装时只需在法兰密封面加装适配密封垫片，穿入对应规格的紧固螺栓均匀拧紧即可完成固定，无需额外焊接或特殊加工，适配多数常规工业管路的安装标准。顶部手轮采用轮辐式结构，增大操作时的握持力矩，操作人员无需借助额外工具即可完成预紧压力的调节操作，手轮与阀杆连接处设置防尘密封结构，避免外界粉尘、水汽进入阀杆配合间隙造成卡涩。从安装边界来看，该阀采用直角式流道设计，底部法兰为介质入口，侧部法兰为泄放出口，安装时需保证底部法兰与承压容器或主管道的泄压口垂直对接，侧部泄放法兰需连接泄压导流管路，将泄放的介质引导至安全回收区域；阀体整体外部轮廓无突出尖锐结构，安装时需预留足够的手轮操作空间，保证日常巡检与压力调节时操作人员能够顺利转动手轮，同时阀体周边需预留一定的检修空间，方便后期对密封组件、阀杆部件进行维护更换。阀体采用铸铁材质打造，表面做防锈涂覆处理，能够适应多数常规水、低压蒸汽、无强腐蚀性流体的输送工况，密封面采用研磨加工工艺，保证闭合状态下的密封性能，避免正常工作压力下出现介质渗漏问题。
