法兰连接手动截止阀工业结构设计

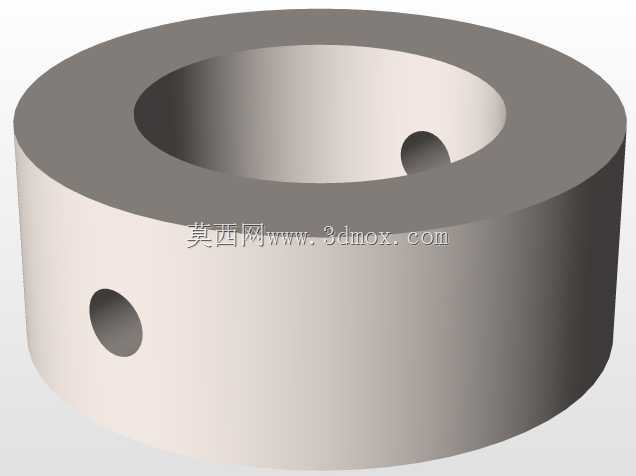

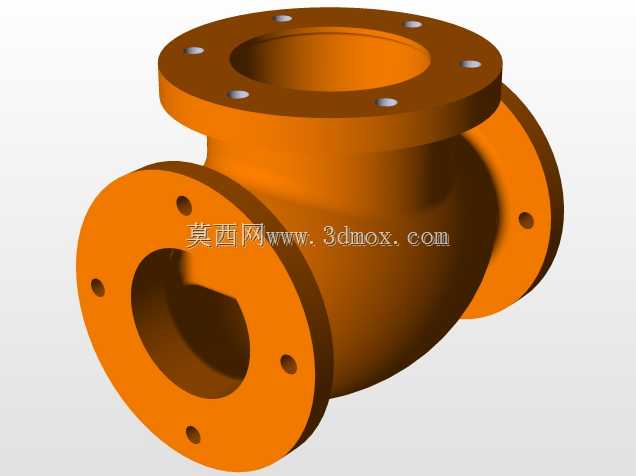

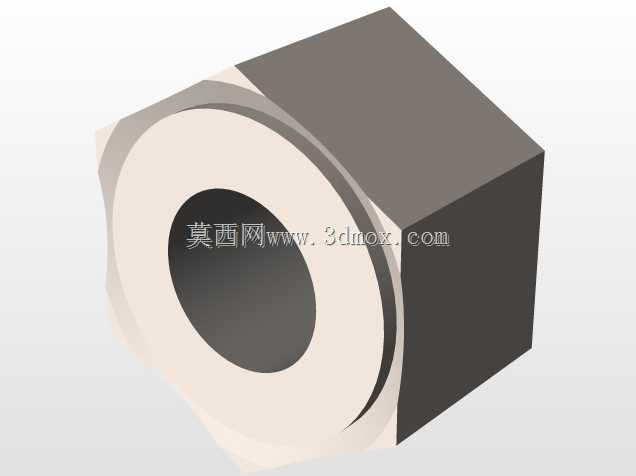

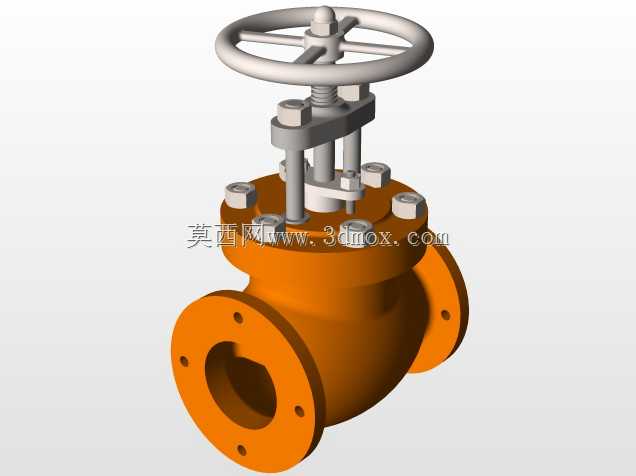

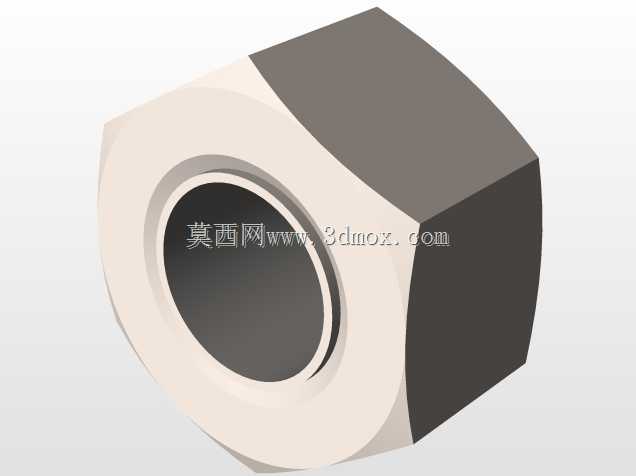

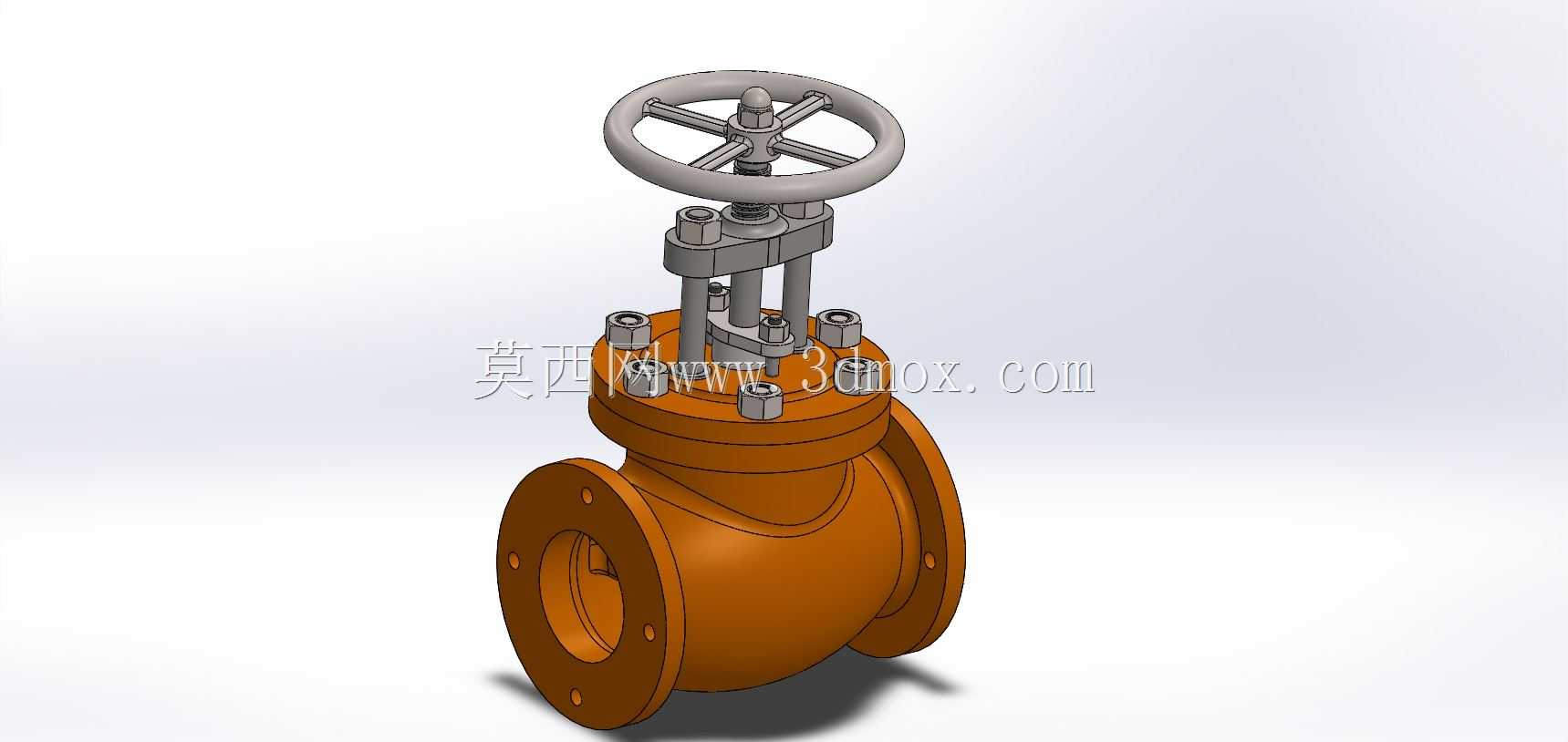

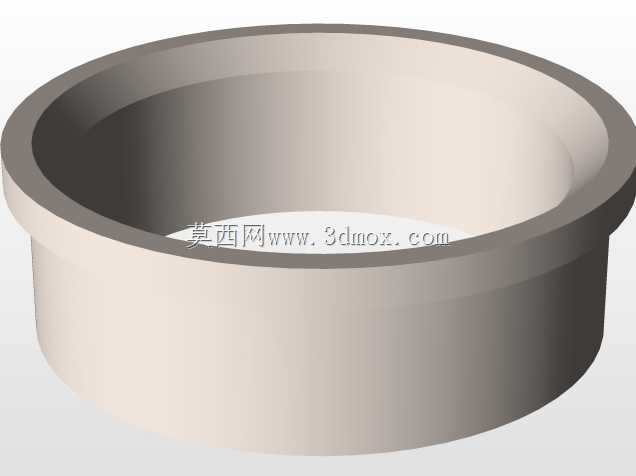

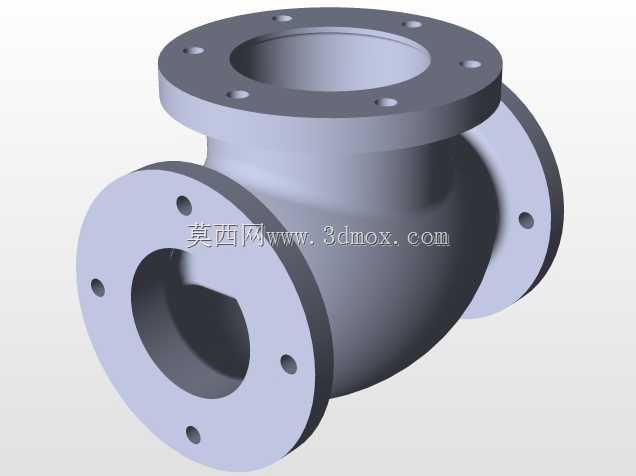

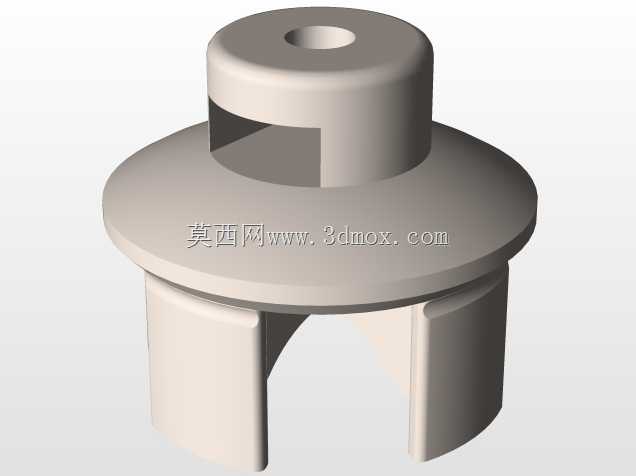

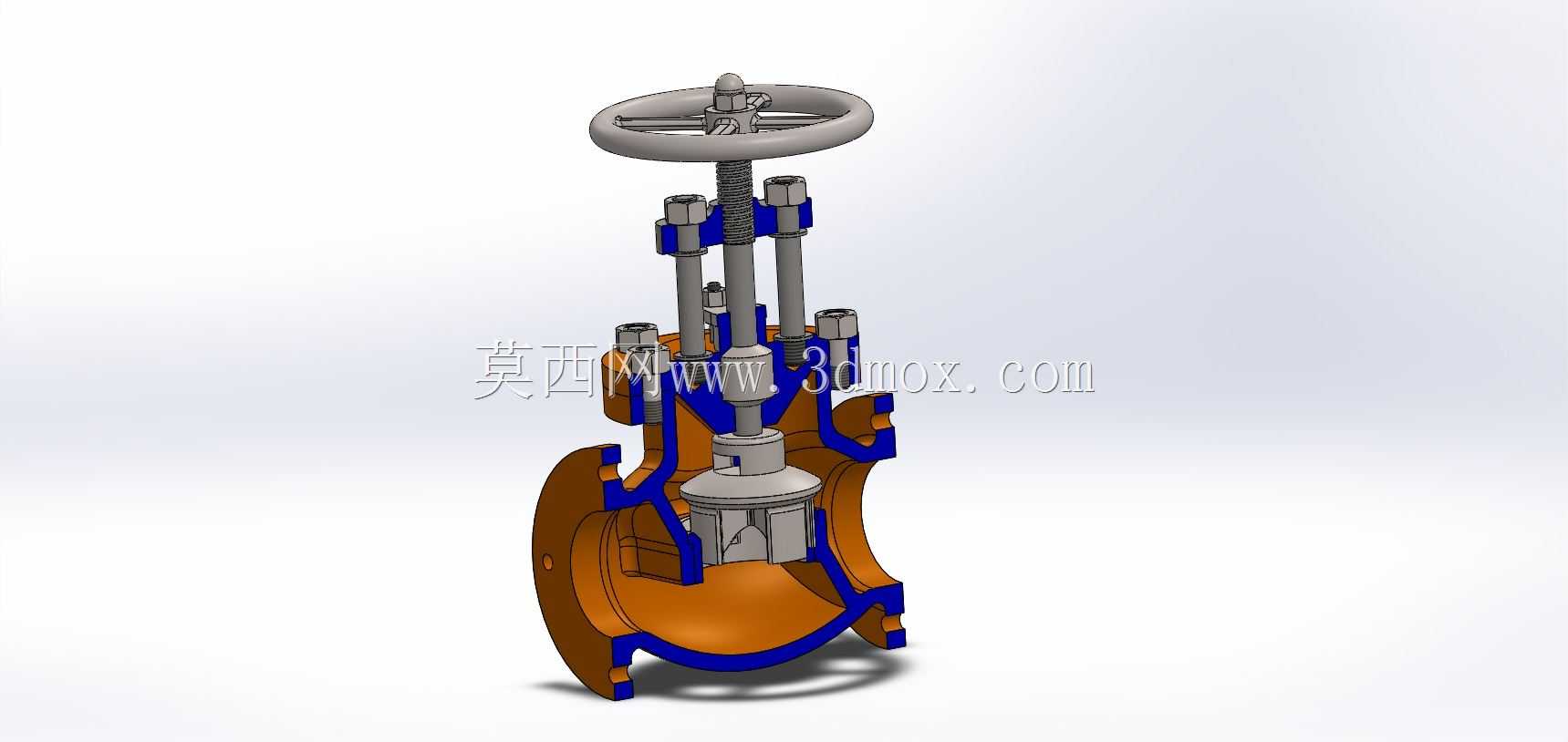

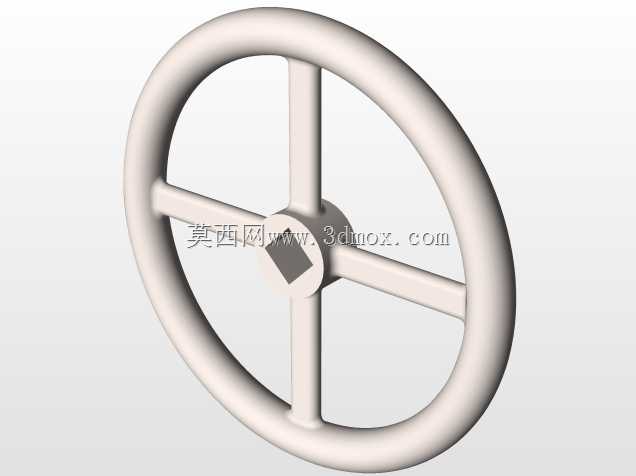

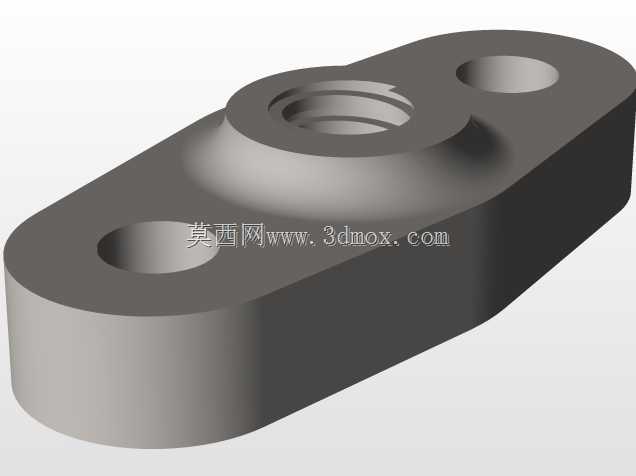

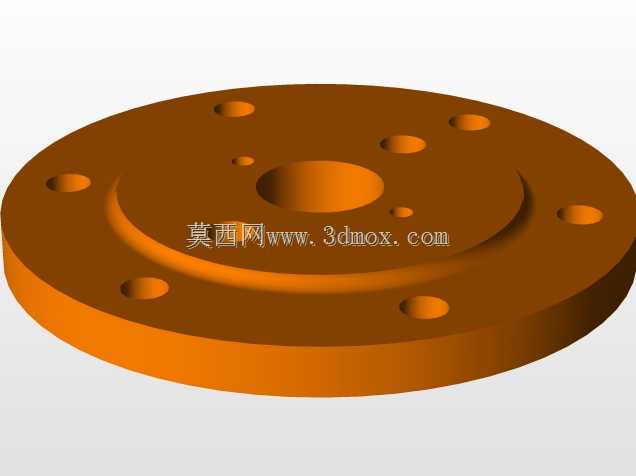

这款手动法兰截止阀主要应用于石油化工、市政给排水、热力管网、工业循环水系统等需要精准截断管路介质的工况场景，可适配清水、油品、蒸汽、弱腐蚀性流体等多种介质的通断控制需求，在管路系统中承担着截断介质、调节流量、保障管线检修安全的核心作用，是流体输送管网中应用极为广泛的控制部件。从功能特性来看，该款截止阀采用手轮驱动的升降式阀杆结构，依靠阀瓣与阀座密封面的紧密贴合实现介质截断，相比闸阀具备更优秀的密封性能与流量调节精度，启闭过程中阀瓣行程短，密封面磨损量小，长期运行的密封可靠性更强，适合需要频繁启闭或对截断密封性要求较高的管路节点。设计过程中，整体结构围绕承压稳定性、操作便捷性、安装适配性三个核心维度展开：阀体采用流线型的直通式流道设计，尽可能降低介质流经阀体时的流阻损失，减少介质对阀体内壁的冲蚀；阀盖与阀体采用法兰螺栓紧固连接，中法兰处设置密封垫片，保证中腔承压时的密封性能，同时便于后期拆解检修内部密封件；阀杆采用梯形螺纹传动结构，配合顶部的手轮设计，操作时扭矩传递平稳，无需额外辅助工具即可完成手动启闭，手轮的轮辐尺寸经过优化，既保证操作时的力臂长度降低启闭力度，又不会占用过多安装空间；两端的法兰连接结构严格匹配通用管路法兰标准，法兰盘上的螺栓孔位置、孔径、密封面尺寸均符合常规工业管路的安装规范，可直接与同压力等级的管线法兰对接，无需额外加工转接件。外形尺寸与安装边界方面，该款截止阀的整体结构紧凑，阀体的中心高度、法兰端面间距、手轮最大外径均经过合理规划，安装时预留的操作空间仅需满足手轮360度旋转的空间需求即可，手轮顶部距离管线中心的高度适配常规管廊、泵房的安装空间要求，不会出现与周边管线、支架干涉的问题；法兰端面的密封面采用凸面结构，适配常用的非金属垫片、金属缠绕垫片，安装时只需保证两端法兰同轴度、螺栓对角均匀紧固即可完成可靠连接，安装门槛低，适配绝大多数工业现场的安装条件。在细节设计上，阀杆位置设置了填料密封结构，可通过调整填料压盖的螺栓预紧力补偿填料磨损，避免介质沿阀杆位置出现外漏；阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可自动微调角度，保证与阀座密封面的完全贴合，避免因加工误差或安装偏差导致的密封失效，整体结构兼顾了运行可靠性与维护便捷性，能够满足长期连续运行的工业管路使用需求。
