法兰连接升降式止回阀结构设计

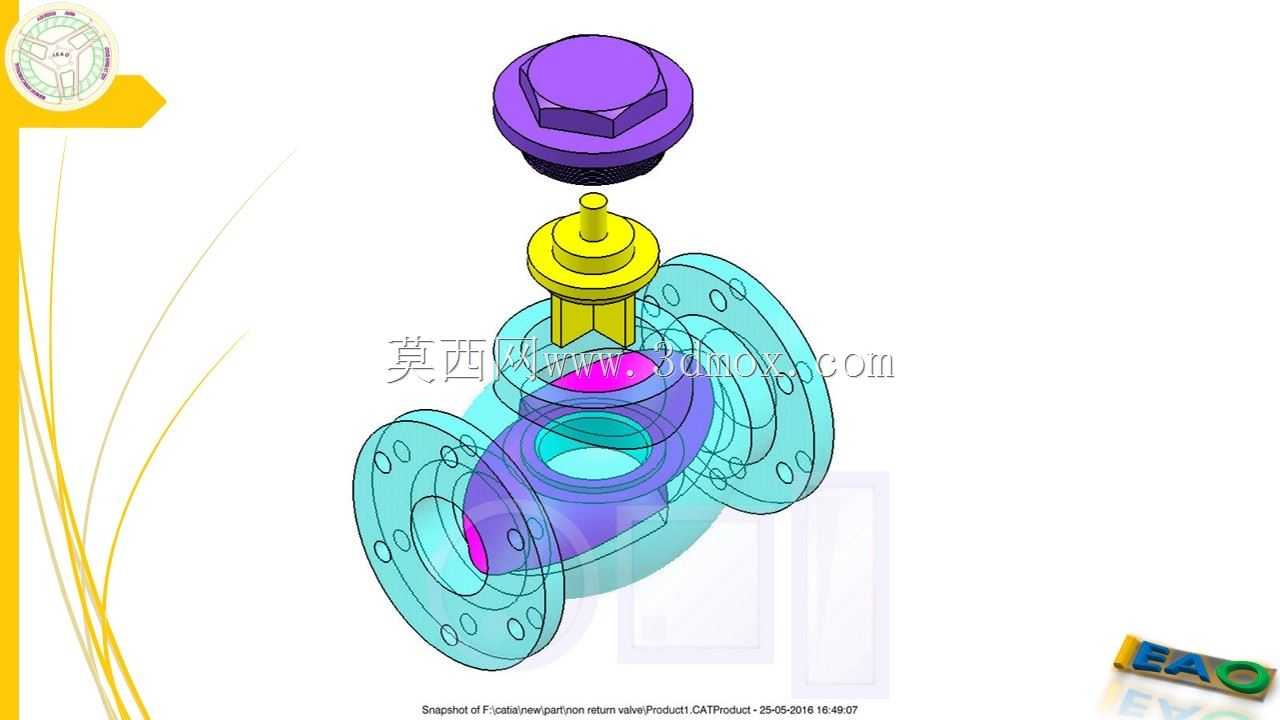

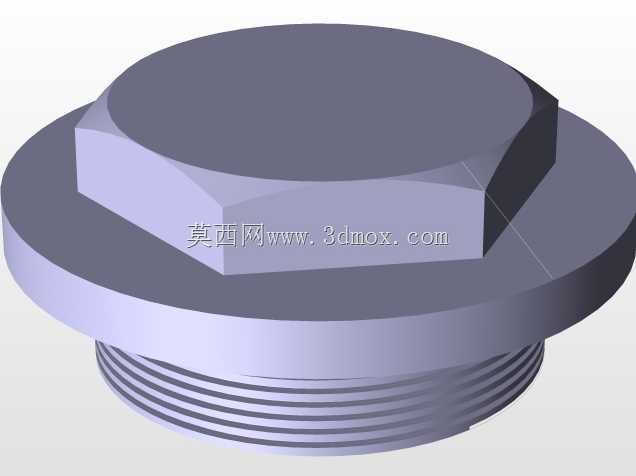

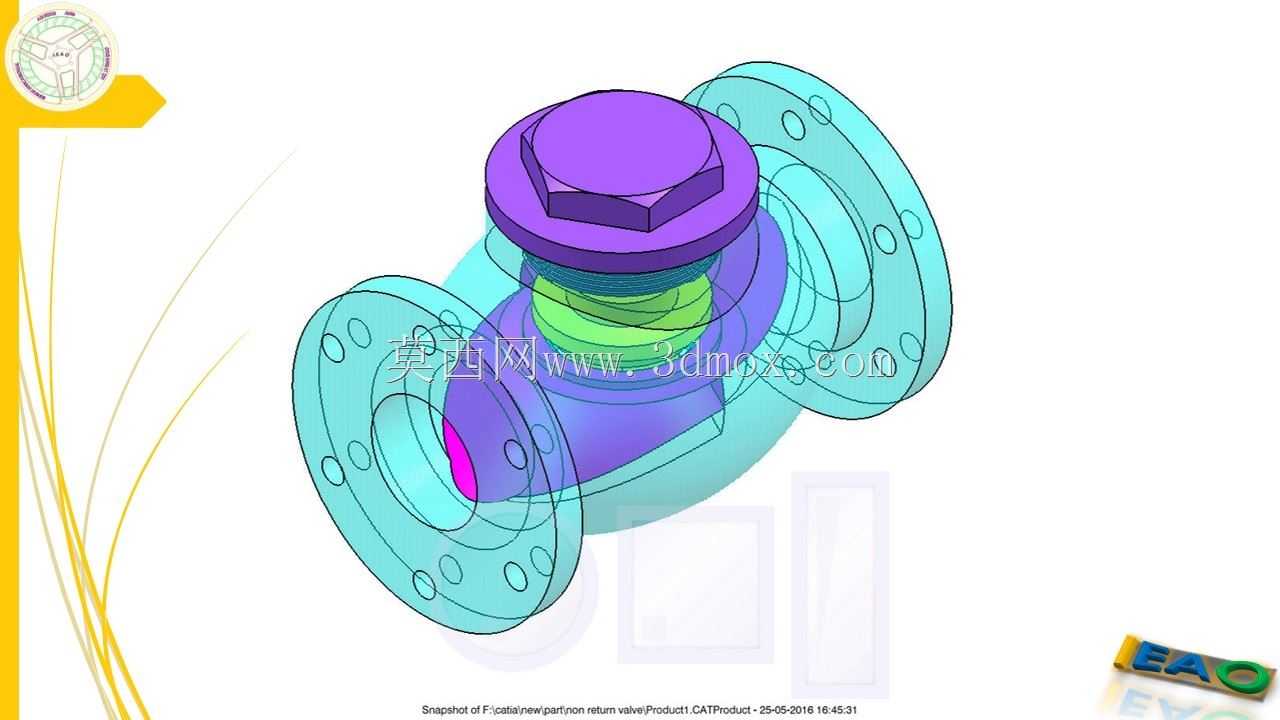

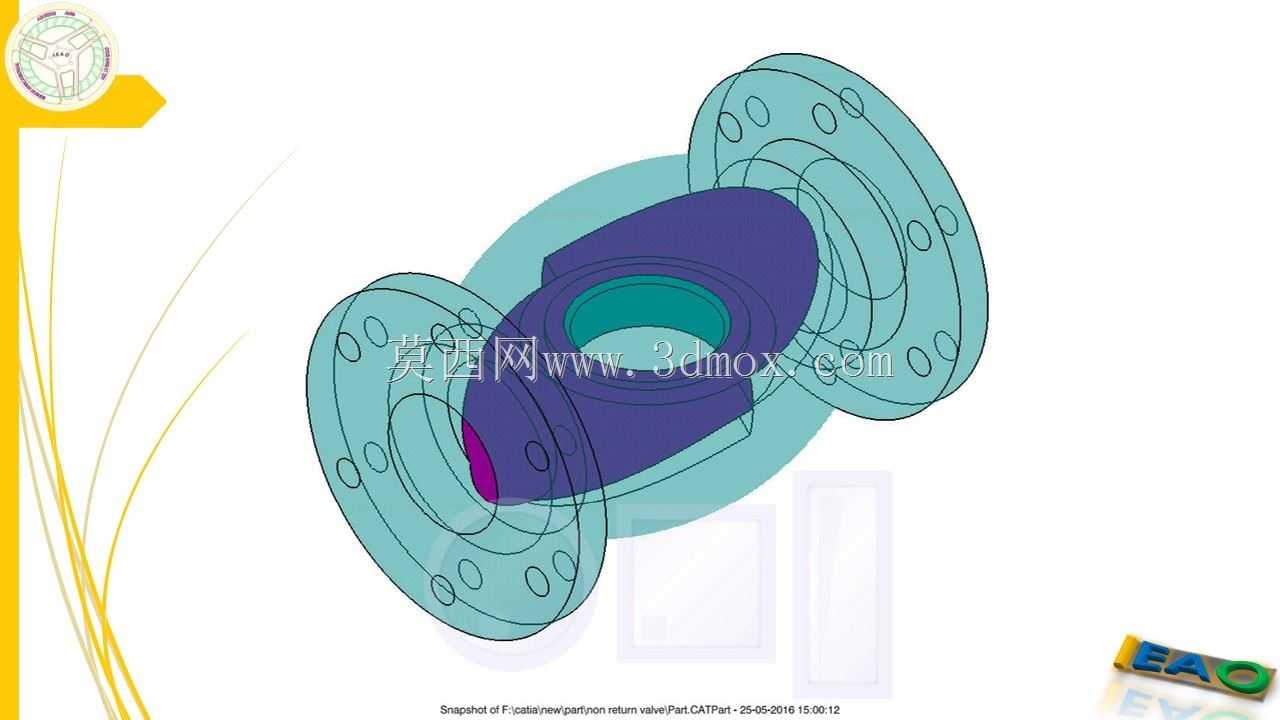

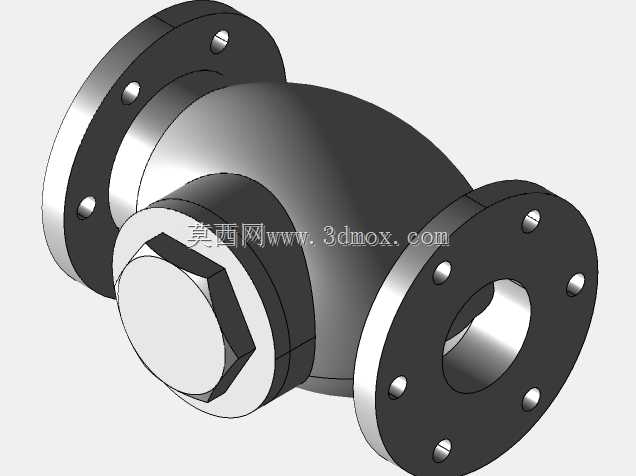

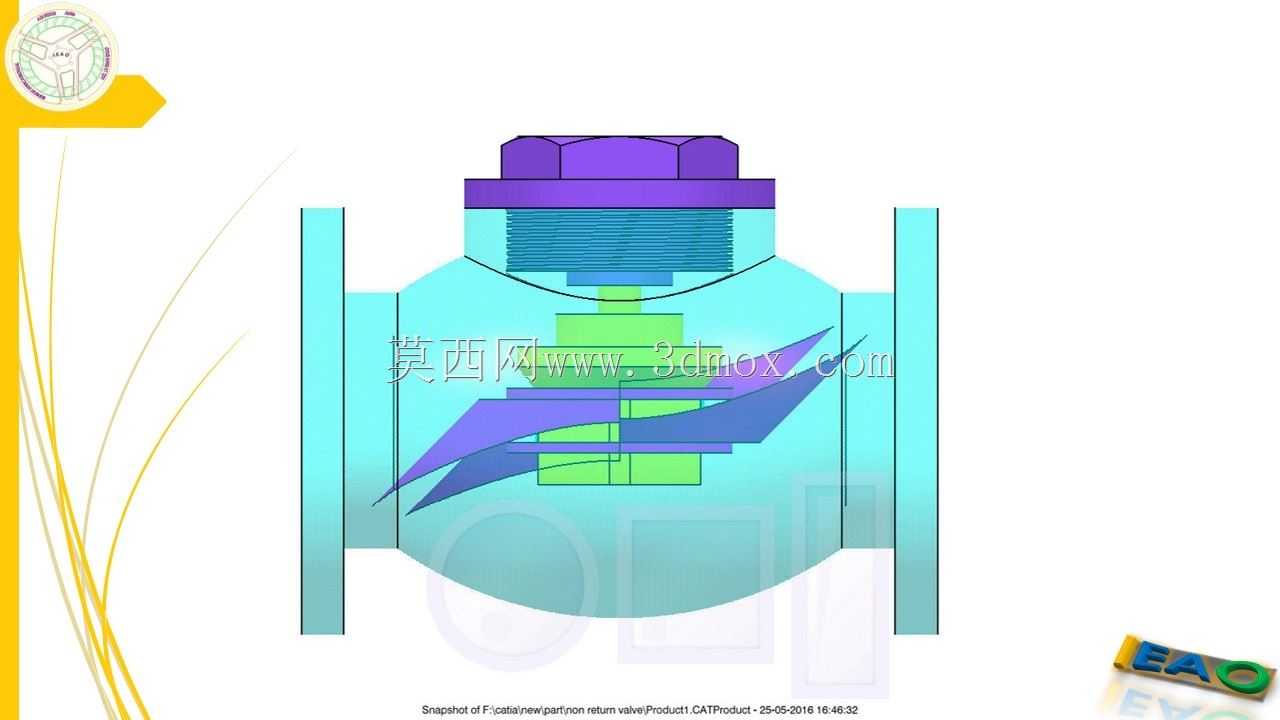

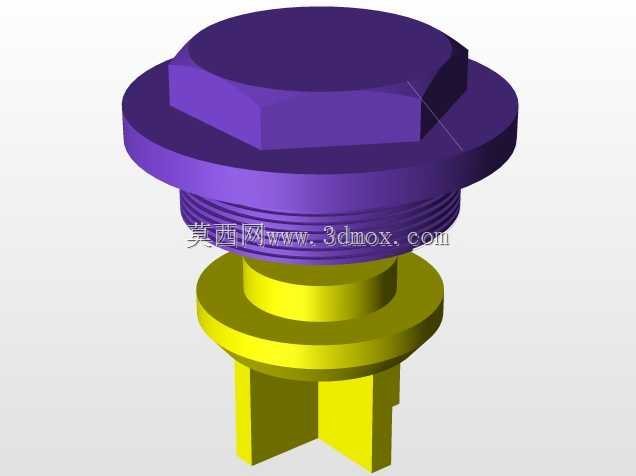

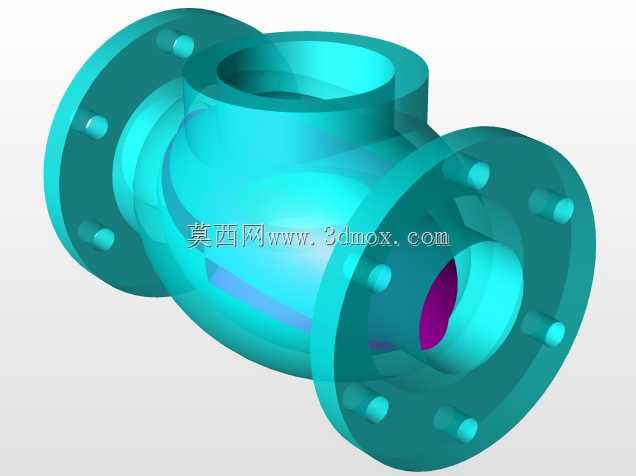

这款止回阀主要应用在民用给排水、工业流体输送、暖通循环、石化轻输等管路系统中，核心作用是管控管路内流体的单向通行，避免介质倒流引发的泵组叶轮反转、管路水锤冲击、介质回流污染等常见工程问题，是管路系统中无需额外外力驱动的自动控制类核心配件。从实际使用场景来看，这类法兰连接的止回阀适配中低压管路的水平安装段，两端法兰的螺栓孔位完全匹配通用管路法兰标准，安装时无需额外加工转接件，可直接与同通径的管路法兰对接，安装边界预留足够的螺栓操作空间，后期维护拆卸也无需大范围拆解周边管路。产品的功能特性围绕单向密封的核心需求设计，内部阀瓣采用沿阀杆轴线升降的运动结构，当进口侧介质压力高于出口侧时，介质推力克服阀瓣自重与弹簧预紧力将阀瓣顶起，管路形成通畅的过流通道；当出口侧压力高于进口侧，或是泵组停止运行出现介质倒流趋势时，阀瓣在回流介质压力、自身重力与弹簧回弹力的共同作用下快速回落，贴合阀体密封面实现截断，完全阻断介质反向流动的路径，密封面的贴合精度经过结构优化，可有效降低长期使用后的密封泄漏风险。设计过程中优先考虑了过流效率与流阻平衡，阀体内部流道采用顺滑的圆弧过渡结构，避免直角转折造成的流阻增大与紊流冲击，减少介质输送过程中的压力损耗；阀盖与阀体的连接采用螺栓压紧密封结构，顶部的六角锁紧结构既保证了连接强度，也方便后期检修时快速拆解，检查内部阀瓣与密封件的磨损情况；透明化的结构展示清晰呈现了内部各零件的装配关系，阀杆的导向结构可保证阀瓣升降过程中无偏磨，大幅提升产品的使用寿命。外形尺寸方面，整体结构紧凑，阀体两端法兰的外径、厚度、螺栓孔分布圆直径均遵循通用管路设计规范，安装时的轴向与径向尺寸预留量适配多数常规管路的安装空间，不会出现与周边管路、支架干涉的问题，整体结构兼顾了使用可靠性与安装维护的便捷性，能够满足多数常规中低压单向管路的使用需求。
