气动驱动三爪机械手夹钳结构设计

这款三爪夹钳是面向自动化物料搬运场景设计的气动末端执行机构，主要适配轻小型规则柱状、轴类工件的抓取转运作业，可广泛应用于电子元器件装配线的零件上下料、小型五金件加工工位的工件转序、食品包装线的规整物料抓取、实验室自动化样本转运等场景，能够替代人工完成重复性高、定位精度要求稳定的夹持动作，降低人工操作的劳动强度，同时规避人工接触特殊工况工件带来的安全风险。

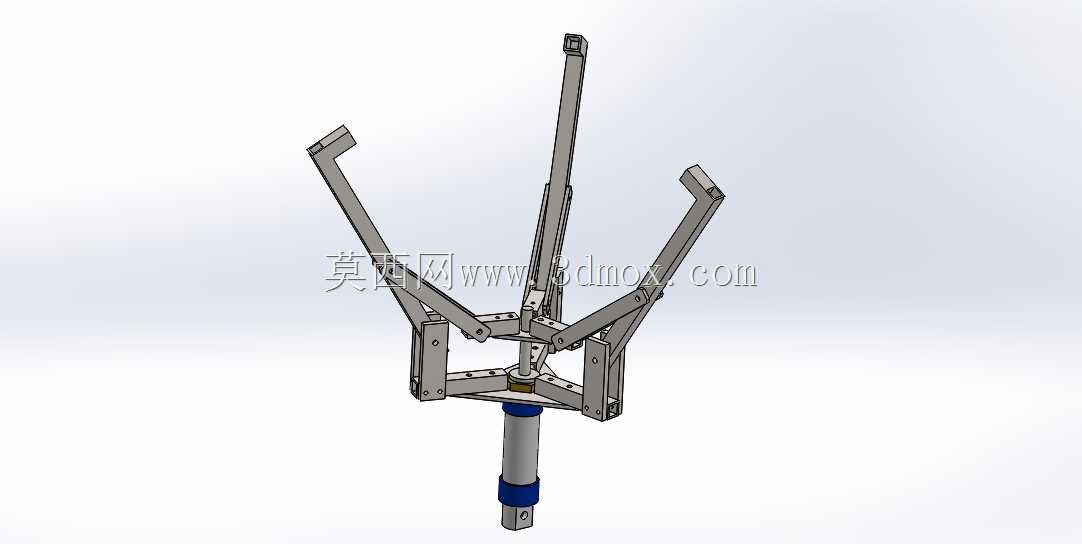

该夹钳采用气动作为动力源，依靠底部接入的压缩空气驱动内置的直线运动构件，将活塞杆的直线往复运动通过多组铰接连杆结构转化为三个夹爪的同步开合动作，三个夹爪沿中心轴线呈120度均匀分布，夹持过程中可自动对中工件中心，无需额外调整夹爪位置即可保证工件夹持后的同轴度，适配圆形、正多边形等对称结构工件的稳定抓取，有效行程可达60mm，可覆盖一定尺寸范围内的工件夹持需求，无需频繁更换夹头即可适配多规格小批量生产的柔性作业要求。

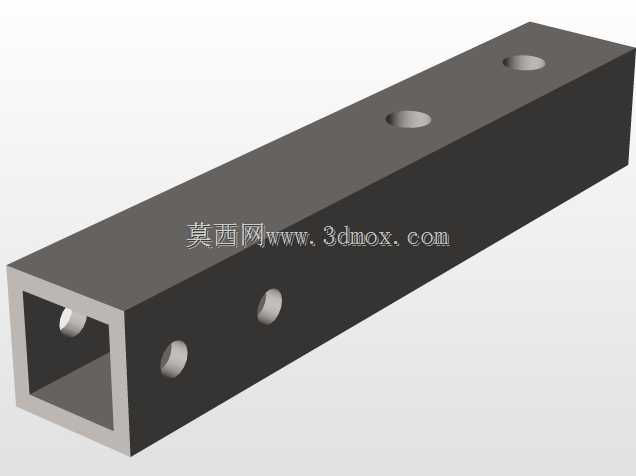

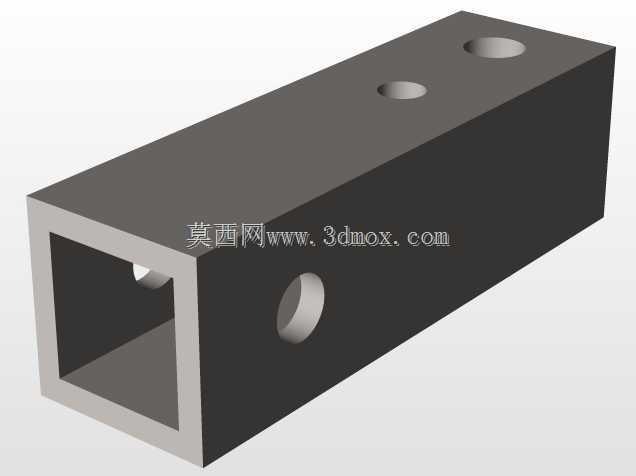

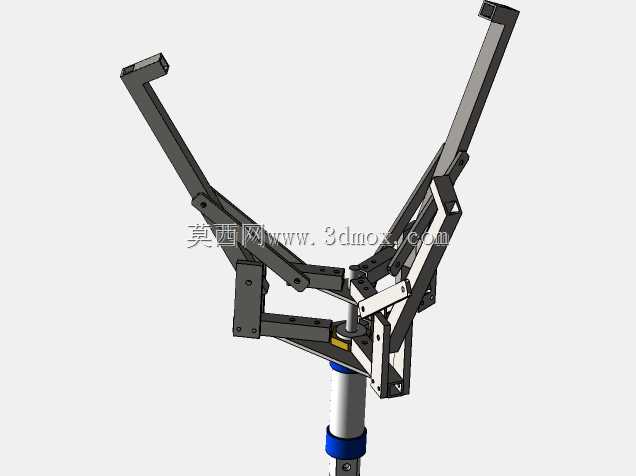

在结构设计层面，这款夹钳采用了多连杆铰接的传动方案，相较于齿轮齿条式三爪夹钳，连杆结构的传动间隙更小，夹持力传递更平稳，同时铰接点位均设计了耐磨衬套的安装位，可降低长期往复运动带来的结构磨损，延长设备的维护周期；夹爪臂采用弯折式结构设计，在保证开合行程的前提下尽可能压缩夹钳收拢状态下的径向尺寸，减少末端执行器的占用空间，可适配狭窄工位内的作业需求；底部的安装杆采用标准圆柱轴结构，可直接搭配常规的法兰安装座固定在工业机械手、直线模组或者专机的移动末端，安装边界清晰，无需额外设计复杂的转接结构即可完成装配。夹爪的夹持接触面预留了防滑垫安装槽位，可根据被抓取工件的材质更换橡胶、聚氨酯等不同材质的防滑垫，既可以提升夹持摩擦力避免工件脱落，也能防止硬质夹爪刮伤工件表面，适配不同表面特性工件的夹持需求。整体结构采用模块化设计思路，夹爪臂、连杆构件、驱动基座均可单独拆分更换，当某一部件出现磨损或损坏时无需整体更换夹钳，可有效降低设备的后期使用维护成本。
