M24冲天炉坦克舱口盖精细三维设计

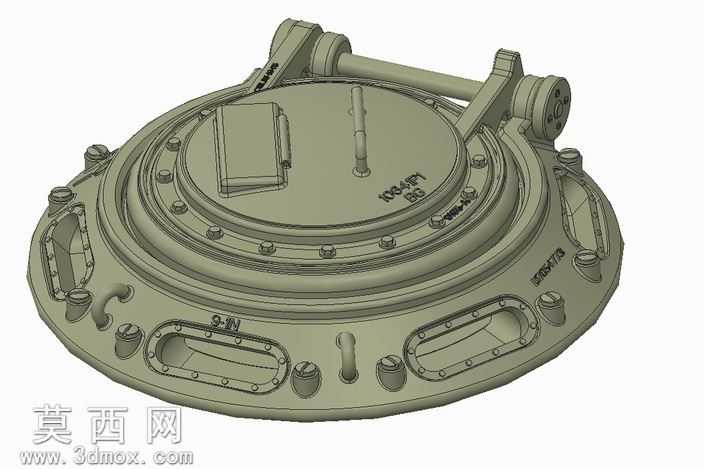

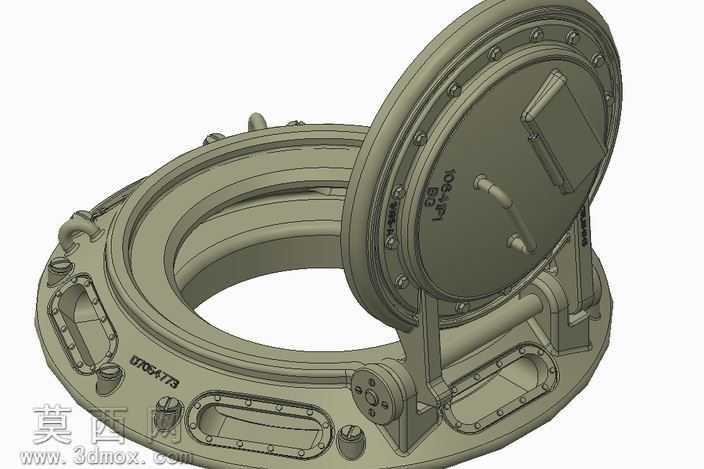

本作品为M24指挥官冲天炉舱口盖的1/6比例三维建模作品，建模过程严格遵循实装结构比例进行还原，首先通过参考实物测绘资料确定整体轮廓基准，以圆形舱座为基础定位中心轴，依次构建舱盖主体、铰接开合机构、周边观察窗结构、紧固螺栓组、外置把手与附件接口等细节结构。建模阶段采用参数化特征构建方式，对舱盖表面的加强筋、密封槽、螺栓沉孔等结构进行分步拉伸、切除与阵列操作，确保每一处安装位的尺寸匹配对应装配关系，铰接转轴部分单独构建轴套、销轴与连接耳结构，还原舱盖可开合的活动结构逻辑，周边的观察窗边框、紧固压条、小型附件基座均按照实装的排布位置逐一建模，避免细节遗漏。材质渲染阶段针对装甲钢材质进行参数调试，基础材质采用哑光军绿色金属质感，调整粗糙度参数模拟铸钢表面的细微颗粒质感，对螺栓头、转轴外露部分添加轻微的磨损做旧效果，密封胶条部分采用哑光橡胶材质参数，观察窗透明件调整折射率与透光率模拟防弹玻璃的光学特性，金属部件边缘添加极淡的高光边模拟长期使用的磨损痕迹，整体渲染效果贴近实装的金属厚重质感。结构设计上还原了舱盖的多层密封结构，内层密封槽预留密封件安装位，铰接机构设置限位结构对应舱盖的最大开合角度，表面的凸起把手与附件接口均符合实装的操作逻辑，所有零部件之间保留合理的装配间隙，既保证结构还原度，也适配3D打印等实体制作的公差要求。设计思路围绕仿真还原与结构合理性展开，在保证外观细节高度还原的前提下，对内部不可见的支撑结构做了适度简化，兼顾模型展示效果与文件运行流畅度，整体模型完整呈现了M24坦克冲天炉舱口盖的外观特征与结构逻辑，可用于军事模型制作、装备结构展示、相关科普内容制作等场景。
