不锈钢32直后壳夹装调节结构

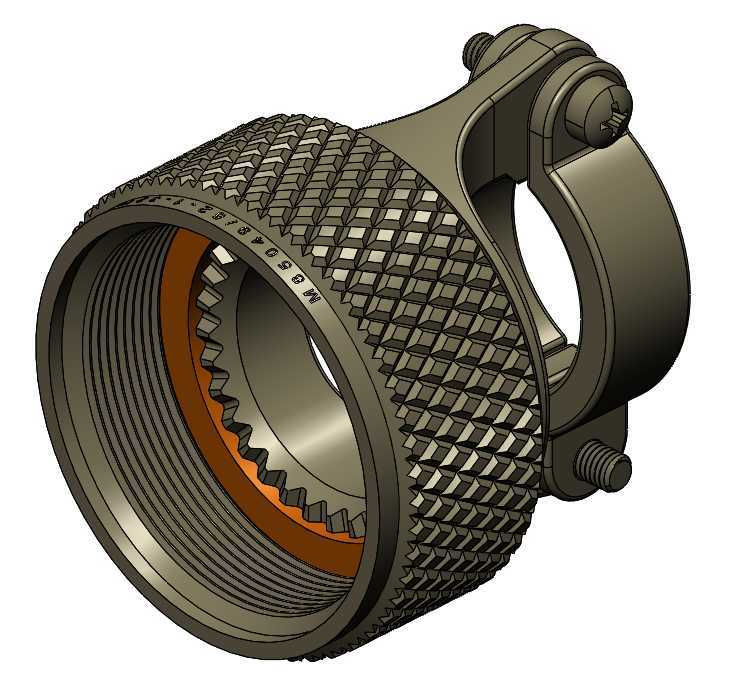

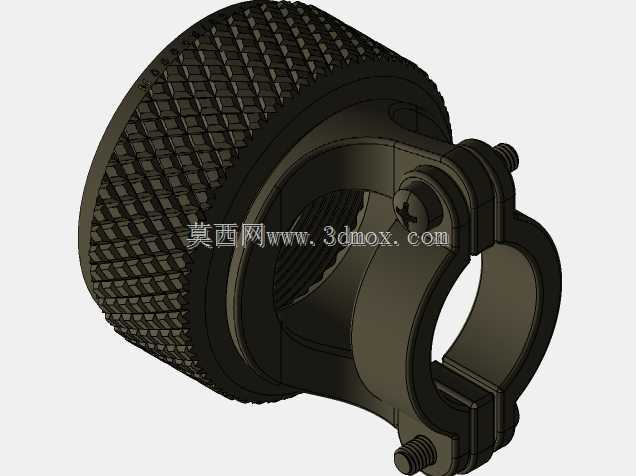

该零件属于小型设备配套的夹装式外壳构件，日常多用于手持检测设备、小型光学仪器或者管线配套的调节端防护场景，核心作用是为内部核心组件提供硬质防护，同时通过自身的夹装结构实现与配套杆件、管体的快速固定与位置调节。从结构设计来看，主体外侧采用网纹滚花的浮雕式防滑结构，这种设计并非单纯的外观装饰，实际使用中操作人员徒手旋转调节时，能大幅提升手指与零件表面的静摩擦力，即便手上沾有少量油污或者佩戴薄款劳保手套，也能顺畅施力完成松紧调节，不会出现打滑脱手的问题。零件的夹装端采用开口抱箍结构，配合侧面的锁紧螺钉，安装时不需要额外定制专用连接座，只要将配套杆件穿入抱箍内孔，拧紧螺钉即可完成固定，适配的安装管径公差范围较宽，小范围的管径偏差也能通过抱箍的开口形变实现抱紧，现场安装的容错率更高。内部的腔体预留了内螺纹结构，可直接与前端的功能组件通过螺纹旋合装配，不需要额外增加转接连接件，减少了整体装配的零件数量，也能降低装配累积误差对组件同轴度的影响。设计阶段充分考虑了实际使用的受力场景，滚花区域的壁厚做了均匀加厚处理，避免频繁施力旋转时出现薄壁开裂的问题，抱箍的开口位置做了圆角过渡，减少螺钉锁紧时的应力集中，防止长期受力后开口处出现疲劳断裂。零件的整体外形为短圆柱加侧伸抱箍的结构，安装后突出安装基面的尺寸较短，不会在设备外侧形成过大的突出结构，避免使用过程中发生勾挂，也能缩小设备整体的收纳体积。所有棱边都做了小倒角处理，既去除了机加工产生的毛刺，避免装配和使用过程中划伤操作人员，也能在装配时起到导向作用，让内部组件的插接、螺纹旋合过程更顺畅，不会因为锐边卡滞造成装配困难。
