概念款悬浮长板滑板创意结构设计

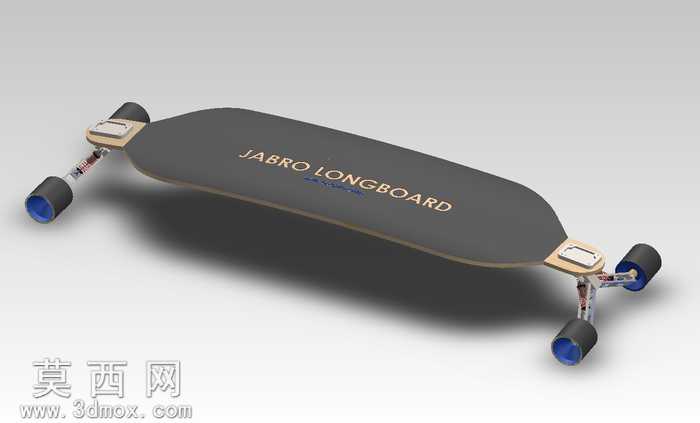

本作品为概念款长板滑板的三维设计方案，采用SolidWorks完成全参数化建模，整体围绕“悬浮”视觉效果展开结构创意设计。建模阶段首先完成滑板板面的曲面构建，参考常规长板的长宽比例与脚窝弧度，通过放样曲面生成带有微弧下沉的板体基础形态，板面边缘做圆角过渡处理，还原真实滑板板面的握持与踩踏边缘质感，后续在板面表面添加品牌标识的浮雕特征，通过包覆命令将文字图案贴合在板面上表面，保证曲面贴合度无畸变。轮组与悬架结构是本次设计的核心部分，为实现悬浮视觉效果，摒弃了传统滑板的一体式桥架结构，采用分体式悬臂悬架设计，前后两组悬架分别通过多段连杆结构与板体端部连接，建模过程中对每一段连杆的铰接位置做了同轴心配合约束，预留出铰接轴的安装孔位，同时还原了悬架上的减震阻尼结构特征，将减震元件的外形、安装卡位都做了精细化建模，保证结构逻辑符合机械运动原理。轮组部分采用大直径长板轮造型，轮毂做了分色结构设计，轮面添加模拟橡胶材质的粗糙纹理特征，通过外观贴图与材质属性区分轮毂硬质塑料与轮面软质橡胶的质感差异。渲染阶段采用工作室柔和布光方案，板面赋予磨砂哑光黑的复合材料材质，悬架金属部件赋予拉丝铝合金材质，减震部件赋予哑光黑工程塑料材质，轮面赋予半哑光深灰橡胶材质，轮毂内侧赋予亮蓝色塑料材质，通过材质粗糙度、反射率的参数调整，区分不同部件的质感层次，地面添加柔和的投影效果，强化滑板整体的悬浮视觉观感。设计过程中反复调整悬架连杆的长度与倾斜角度，在保证视觉悬浮感的同时，让整体结构比例协调，符合滑板运动的结构受力逻辑，作为概念设计方案，既保留了长板滑板的基础功能形态，又通过特殊的悬架结构实现了差异化的视觉创意，为后续同类创意代步工具的结构设计提供了参考思路。
