水泥厂五级双管预热器钢结构厂房

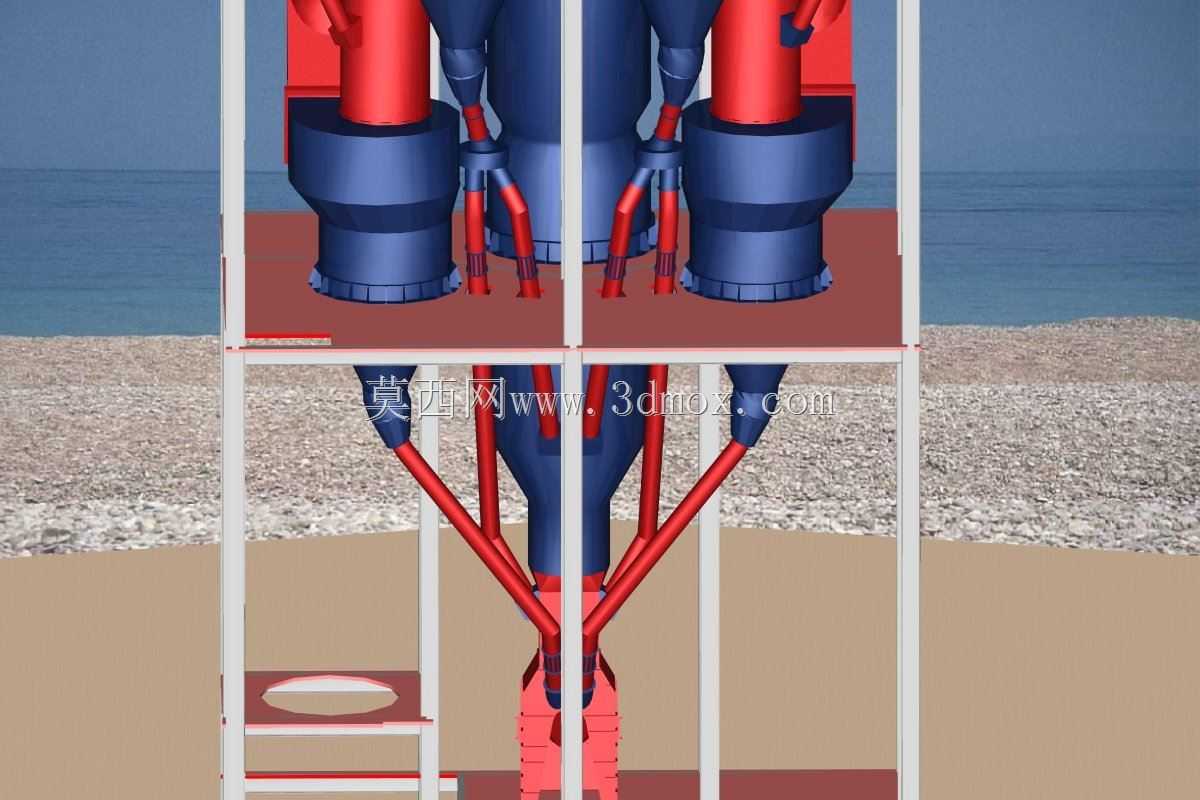

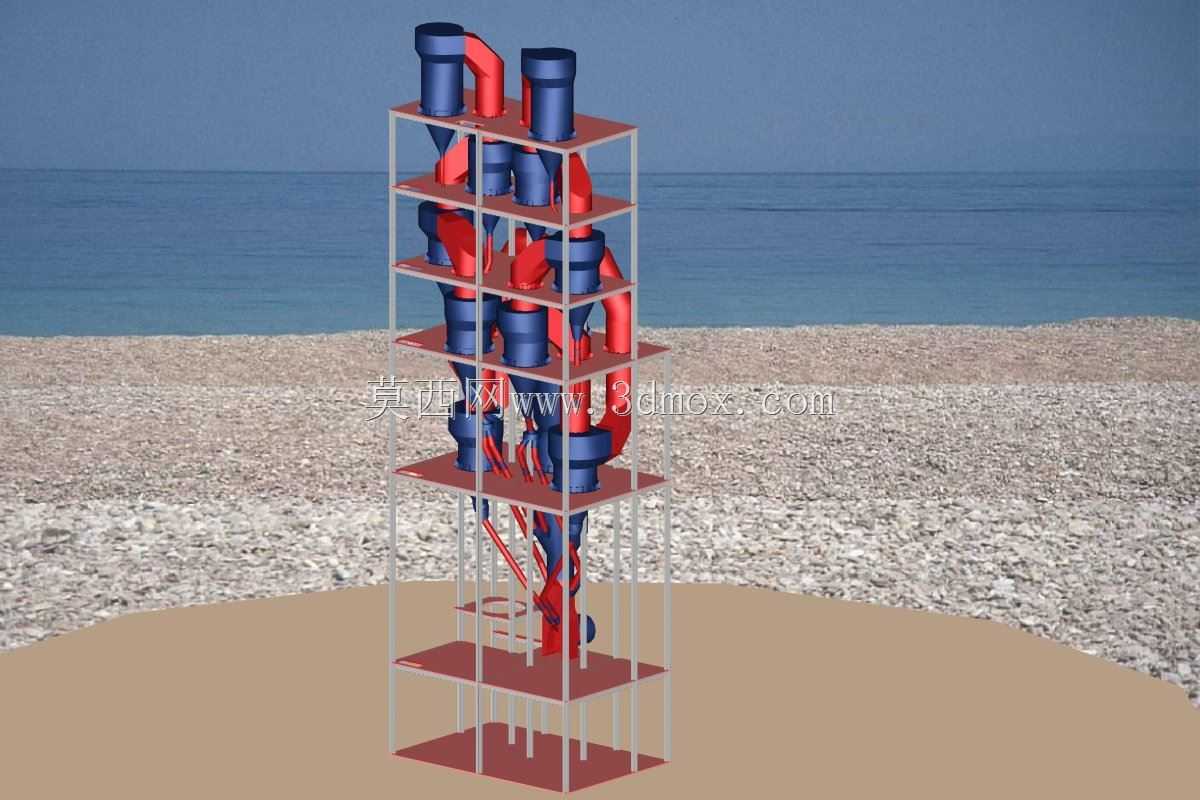

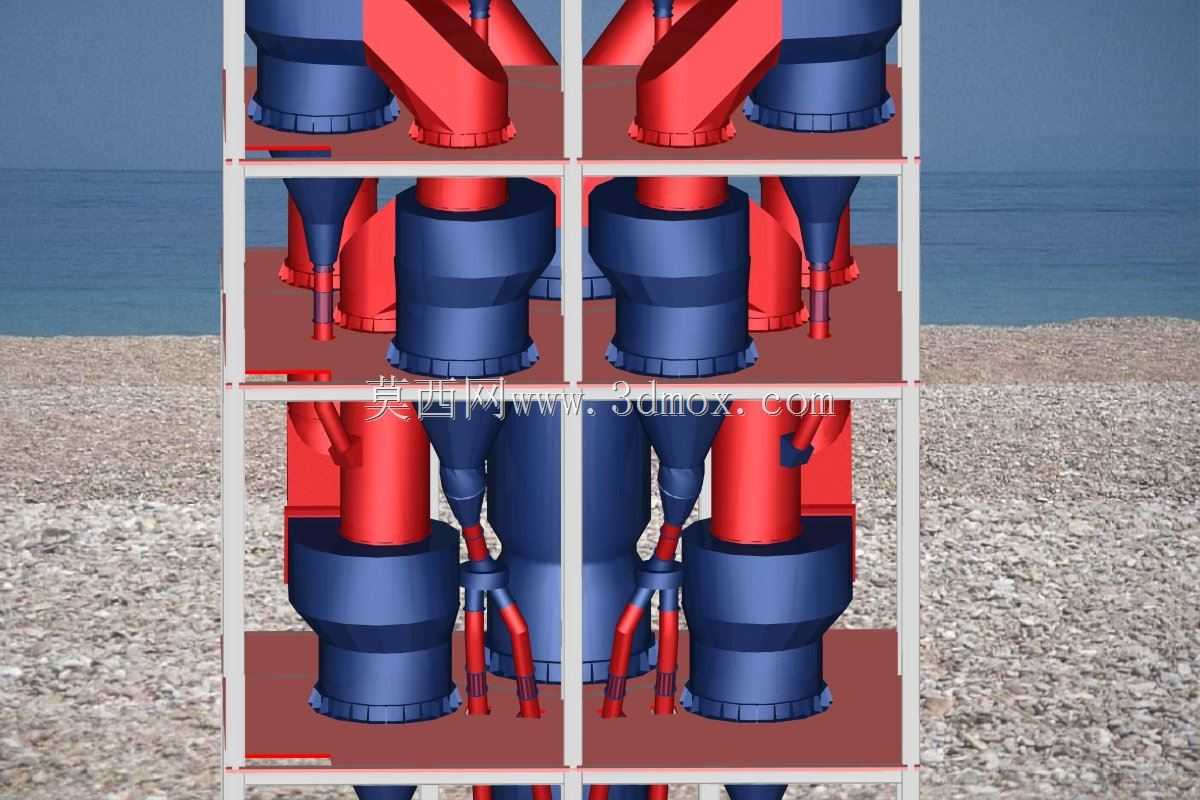

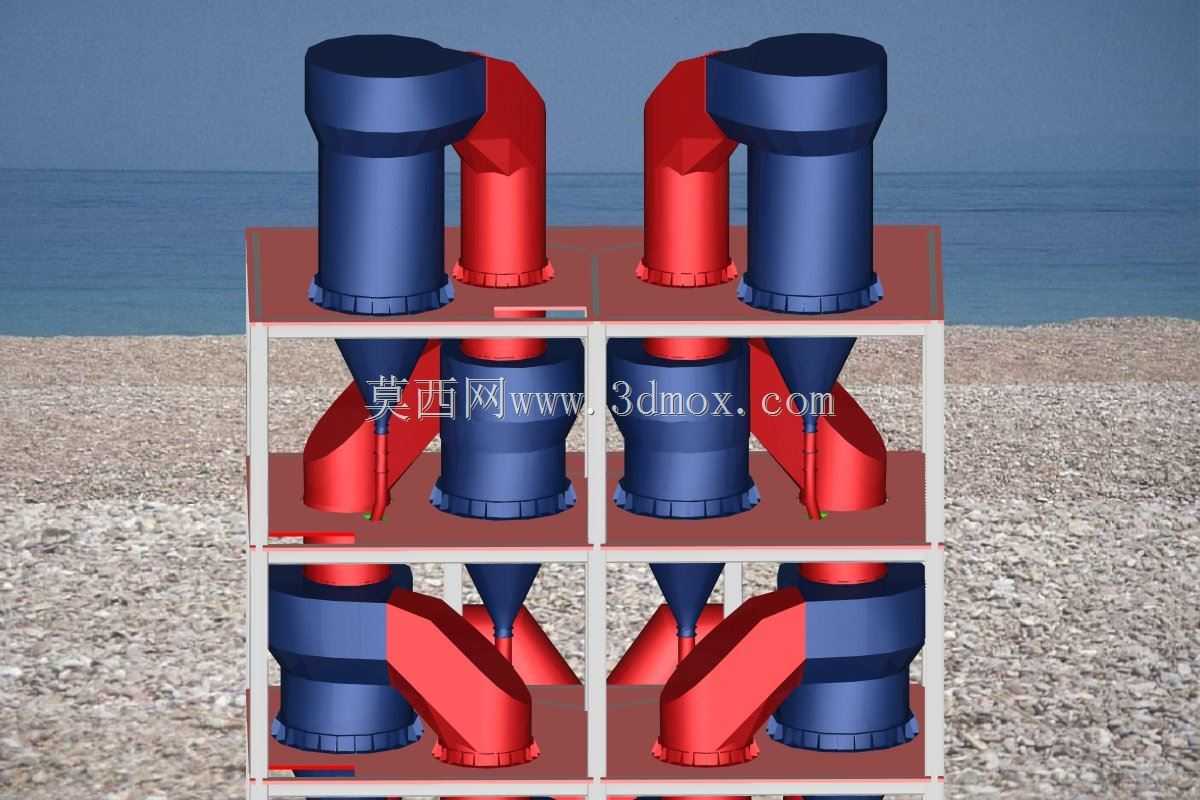

该套设施应用于新型干法水泥生产线的窑尾工段，是水泥熟料煅烧环节的核心热工配套构筑物，承担生料预热与部分分解的关键功能，直接决定整条水泥产线的热交换效率与熟料产出品质。在实际生产场景中，生料粉会从预热器顶部逐级送入，依托旋风筒的气固分离作用，与窑尾上来的高温烟气完成多级逆流热交换，将生料预热至接近分解温度后送入回转窑，大幅降低煅烧环节的能耗，同时减少高温烟气的余热浪费，是现代水泥生产实现节能降耗的核心配套设施。整套设施采用多层钢框架支撑结构，框架立柱沿设备外围均匀排布，每层设置承重平台承载各级旋风筒与连接风管，钢结构的选型充分考虑了设备运行时的动载荷、高温热胀冷缩位移以及户外厂区的风载、抗震要求，所有连接节点预留足够的调整余量，避免长期高温运行下结构应力变形。设计过程中优先保障气固流场的顺畅性，各级旋风筒的排布遵循气流走向最短、压损最小的原则，风管连接采用顺滑的变径与弯头设计，减少气流阻力带来的风机能耗损耗；同时每层平台预留足够的检修通行空间，在旋风筒卸料阀、风管测压点、温度监测点位旁设置操作区域，方便日常运维人员巡检与易损件更换。设备整体总高度为102.550米，从一级到五级的旋风筒直径依次为6.6米、6.6米、6.9米、6.9米、6.9米，适配不同级数下的气固混合流量需求；配套的煅烧炉段尺寸为8.5米×15.0米-3.0米×15.0米，虹吸管直径4.744米，窑尾对接段直径4.75米，旁通废气室尺寸为3.1米×3.1米，空气输送配套通道尺寸为1.240米×1.240米。安装边界方面，钢结构框架底部与厂区混凝土基础刚性连接，基础点位严格对应各立柱的载荷分布，框架外围预留不小于两米的检修通道，顶部设置防雨顶棚与起吊锚点，满足设备安装与后期大修的吊装需求，整体结构与周边的回转窑、分解炉、废气处理系统的接口位置精准匹配，可直接对接整条水泥生产线的工艺布局，无需额外调整管线走向。
