水泥厂窑炉进料控制饲料筒仓结构

　　在新型干法水泥生产线的生料制备与熟料煅烧衔接工段，这类控制饲料筒仓承担着生料磨成品的缓存、均化与定量喂料的核心作用，是连接原料粉磨系统和预热器窑系统的关键缓冲节点，其运行稳定性直接决定窑系统的热工制度稳定程度。从现场布置的三维结构来看，该筒仓本体直径达到22.4m，按照常规生料容重与有效储料容积核算，可满足生产线3天左右的生料储量需求，能够抵消原料磨系统计划检修、短暂故障停磨时对窑系统连续喂料的影响，避免窑系统因断料出现热工波动，大幅降低非计划停窑的风险。

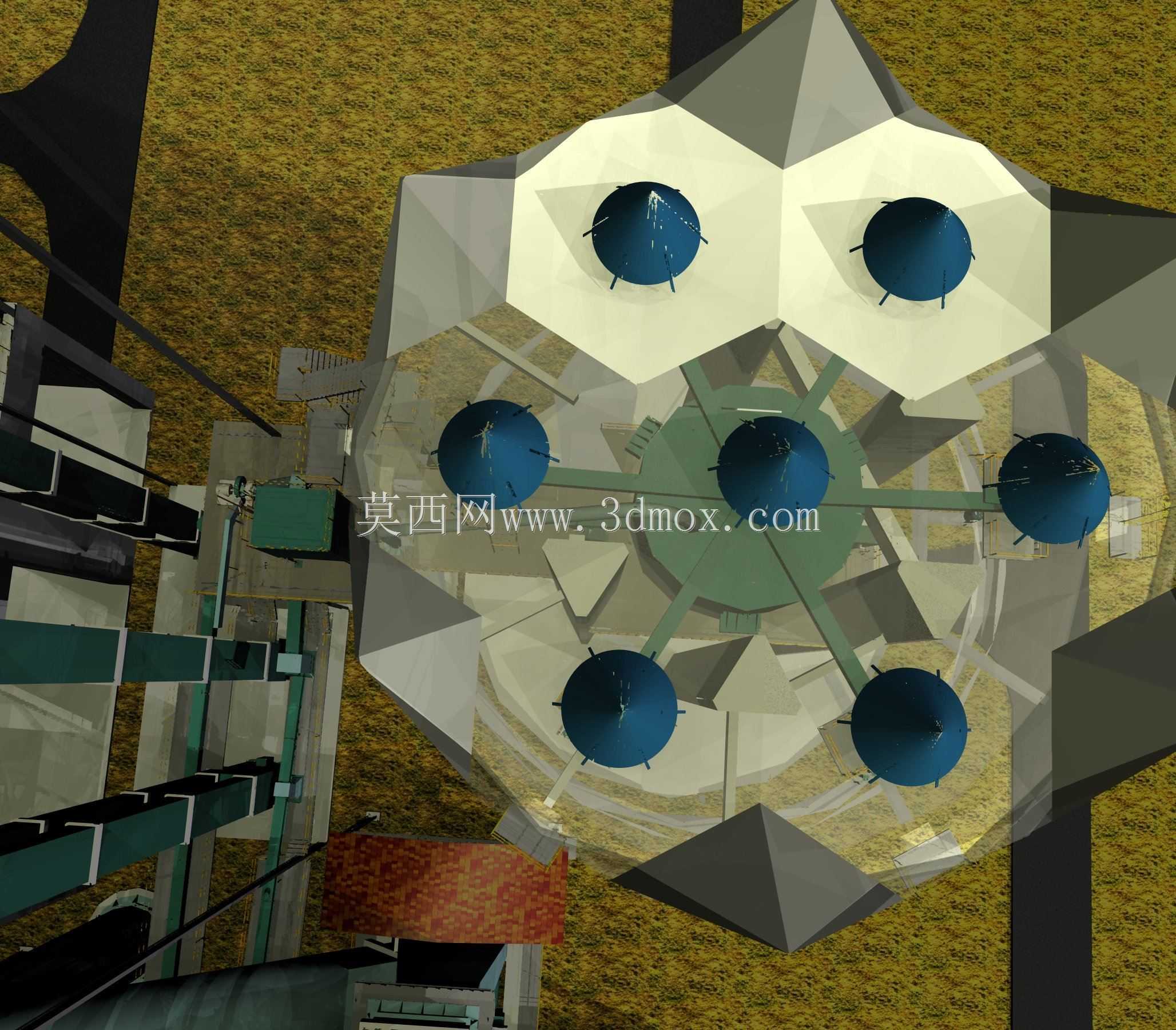

　　筒仓底部的出料结构采用7组泄压锥体设计，这种多出口布置并非简单的数量叠加，每组锥体可按照设定的时序依次开启，每次同时开启3组出料口，出料过程中借助生料自身的重力下落特性，在仓内形成自然的空气分级效果，不同粒径、不同成分的生料在下落过程中完成初步混合，避免出现离析现象导致入窑生料成分波动。锥体下方设置的混合仓段，承接各锥体落下的物料，依托称重传感器的实时重量反馈，精准控制仓内料位稳定，为后续定量喂料提供稳定的料压条件，避免仓压波动导致喂料量出现大幅偏差。

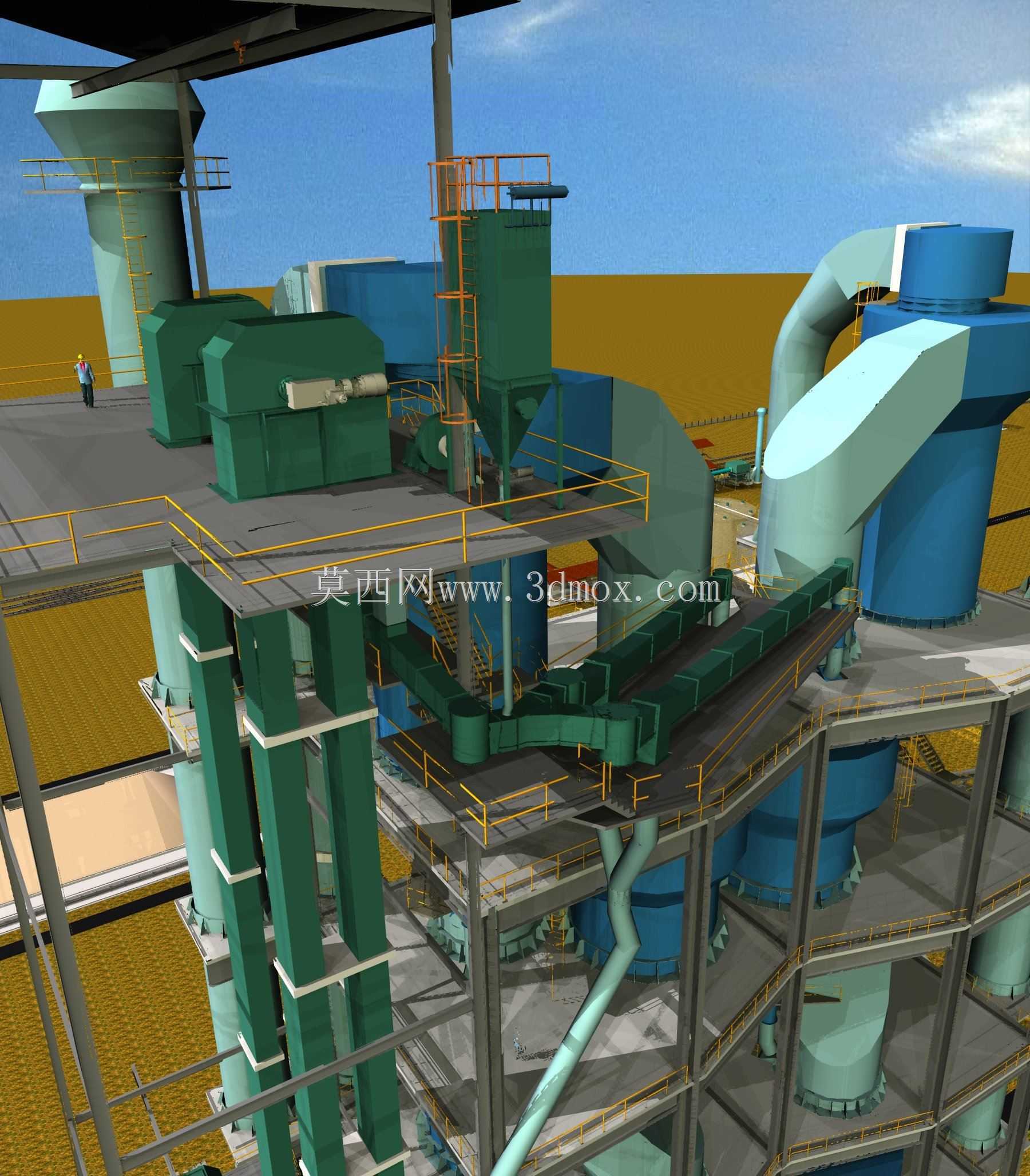

　　从物料流向的设计逻辑来看，混合仓下方的申克给料器是整个喂料系统的流量控制核心，通过称重反馈实时调节给料速率，确保入窑生料的流量稳定在工艺设定值范围内，给料器输出的物料直接进入斗式提升机，系统配置了一用一备的双提升机布局，单台提升机即可满足满负荷生产的喂料需求，当运行中的提升机出现故障需要检修时，可快速切换至备用提升机，无需停窑处理，大幅提升了系统的连续运行可靠性。斗提机将生料提升至预热器顶层后，通过空气输送斜槽分为两路送入预热器的旋风筒入口，斜槽额外设置了底部回料口，当预热器系统出现异常需要止料时，斜槽内残留的物料可通过回料通道返回筒仓，避免物料在斜槽内堆积堵塞，减少故障恢复后的清理工作量。

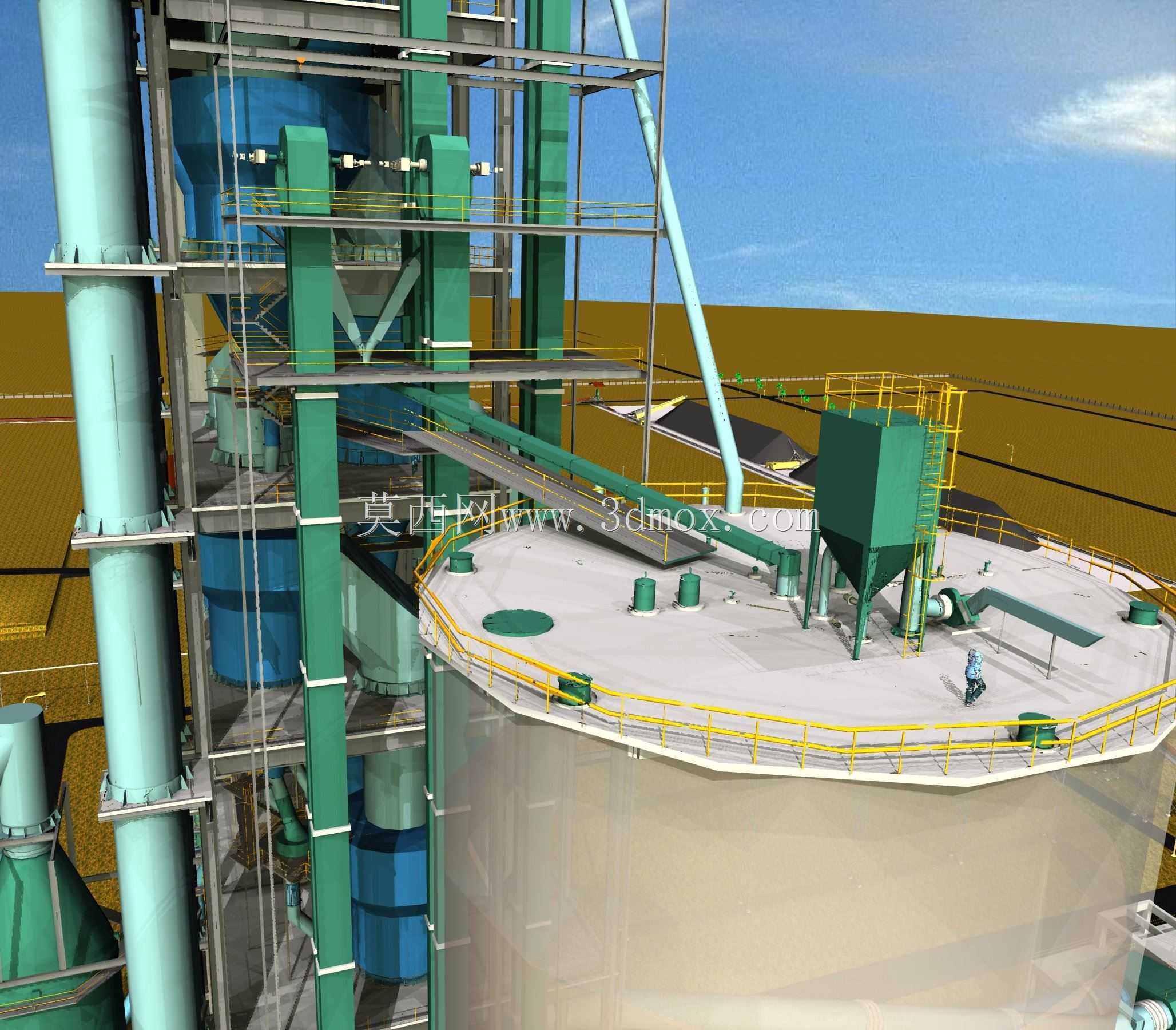

　　在安装边界的设计考量上，筒仓本体采用钢结构支撑框架，框架立柱的跨距、平台标高均与周边的原料磨出料输送设备、斗提机进料口、空气斜槽的布置角度做了精准匹配，各层操作平台预留了设备检修空间、巡检通道，护栏、爬梯的设置符合工业现场安全规范，筒仓顶部设置了收尘口、料位计安装位、人孔等附属结构，满足日常运行的料位监测、粉尘收集、定期检修的需求。整个系统的结构布局充分考虑了水泥生产现场的粉尘大、连续运行时间长、设备负荷波动大的工况特点，所有易磨损部位均预留了耐磨衬板的安装空间，物料流通的通道角度均大于生料的自然休止角，避免出现物料粘壁、堵料的问题。

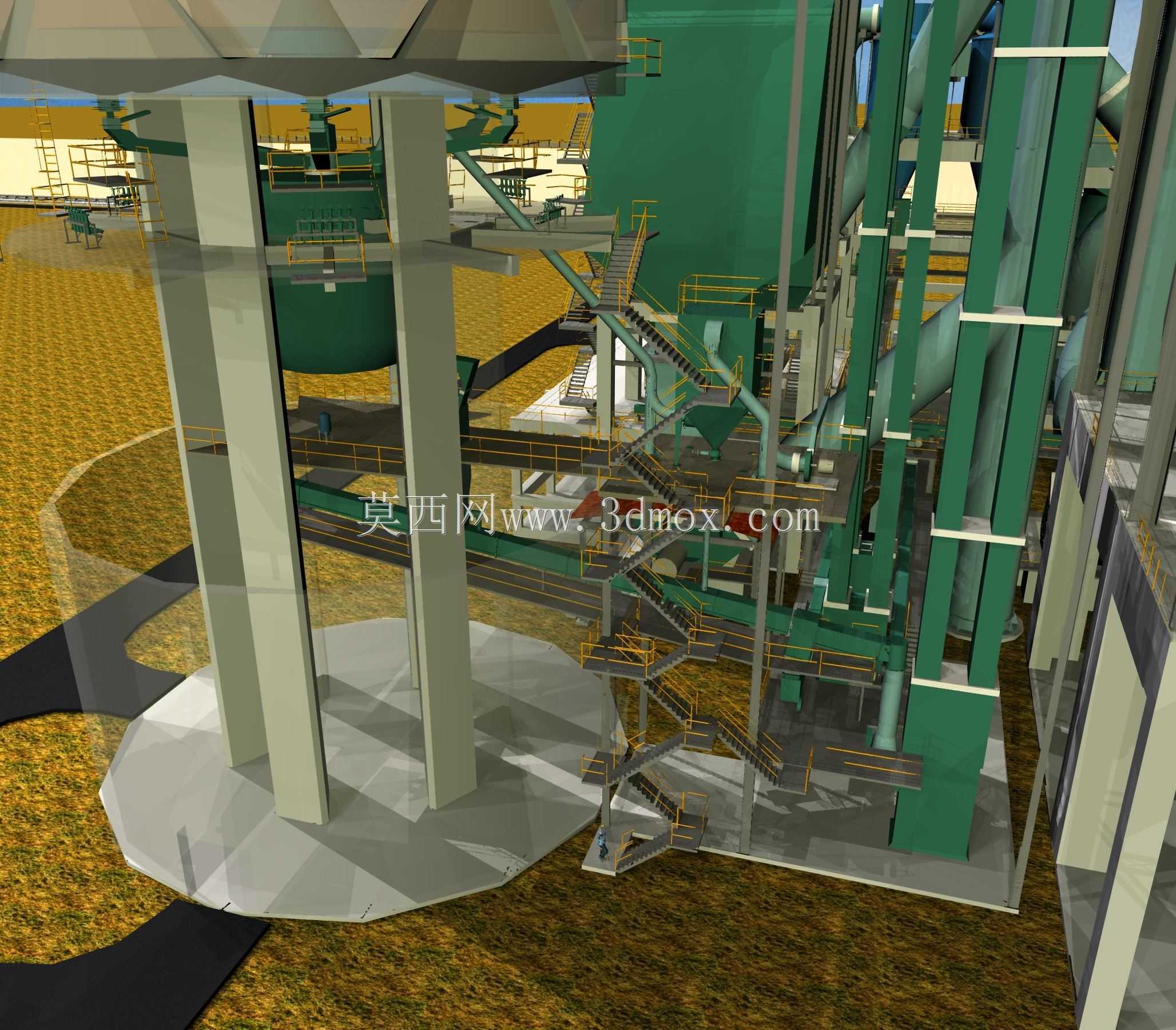

　　从三维建模的细节还原度来看，模型完整呈现了筒仓的支撑钢结构、走台护栏、工艺管道、连接设备的相对位置关系，没有遗漏现场实际存在的操作平台、设备接口、安全防护结构，能够直接用于生产线的布局规划、安装施工交底、新员工培训的场景，帮助设计人员、现场运维人员直观理解整个喂料储料系统的物料走向、设备连接关系，在进行技术改造、故障排查时可以快速定位对应的结构位置，减少现场踏勘的工作量。
