水泥厂筒仓底鼓风机室工艺布置三维设计

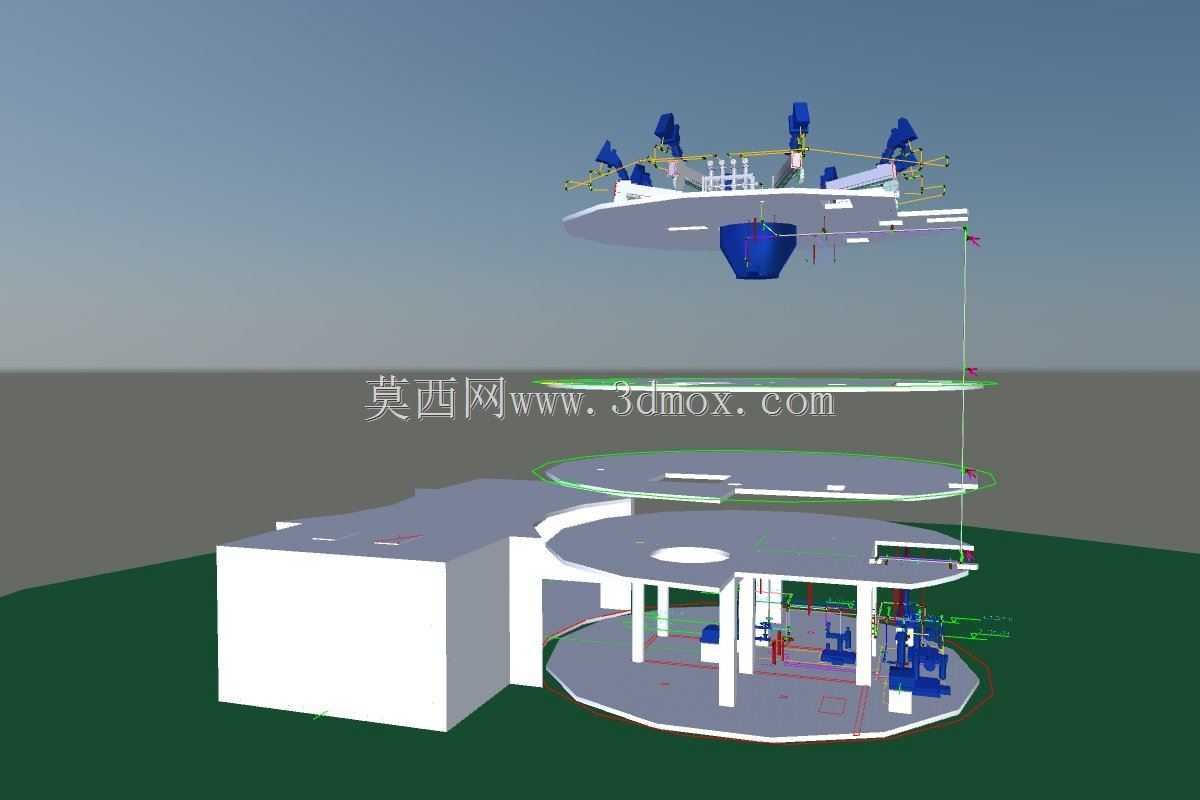

这套三维设计还原的是水泥厂生料或成品进料筒仓下方的鼓风机室整体布置，对应水泥生产环节中粉料均化、卸料助流的核心辅助工段，在实际生产线中，该区域直接衔接上部筒仓的下料口与下部输送设备，承担着为过滤单元、空气斜槽、混合仓提供稳定风压气源的作用，一旦该区域布置不合理，极易出现粉料结拱堵料、斜槽送料不畅、过滤单元反吹压力不足等问题，直接影响整条粉磨或均化线的连续运行。

从实际应用场景来看，该鼓风机室服务于2组过滤电池单元、7条空气滑槽以及1座混合仓，不同用气点位的风压、风量需求存在明显差异：空气斜槽需要持续稳定的低压大风量气源来实现粉料流态化输送，过滤电池的反吹环节则需要瞬时更高压力的脉冲气流完成滤袋清灰，混合仓的鼓风则需要兼顾仓内粉料均化的布风均匀性，因此在设计时首先要梳理清楚各支路的管线走向，避免不同压力等级的管路出现混接、压损过大的问题。

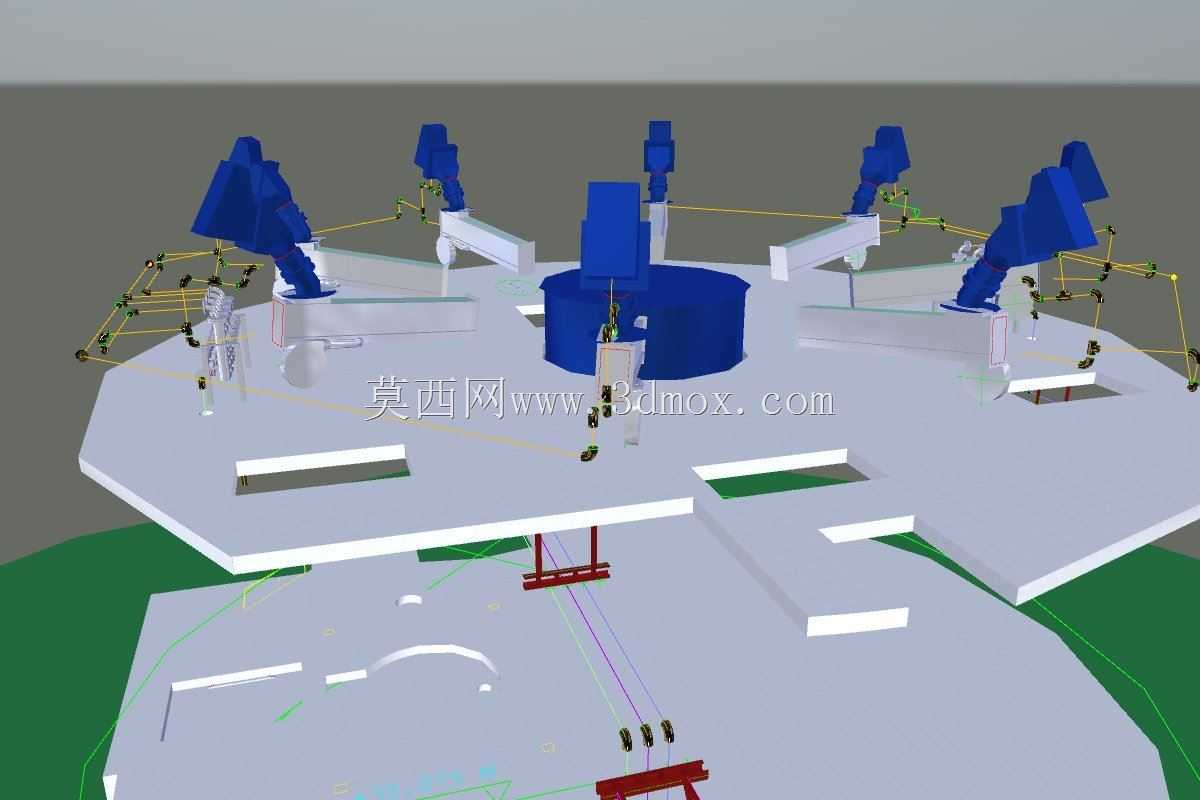

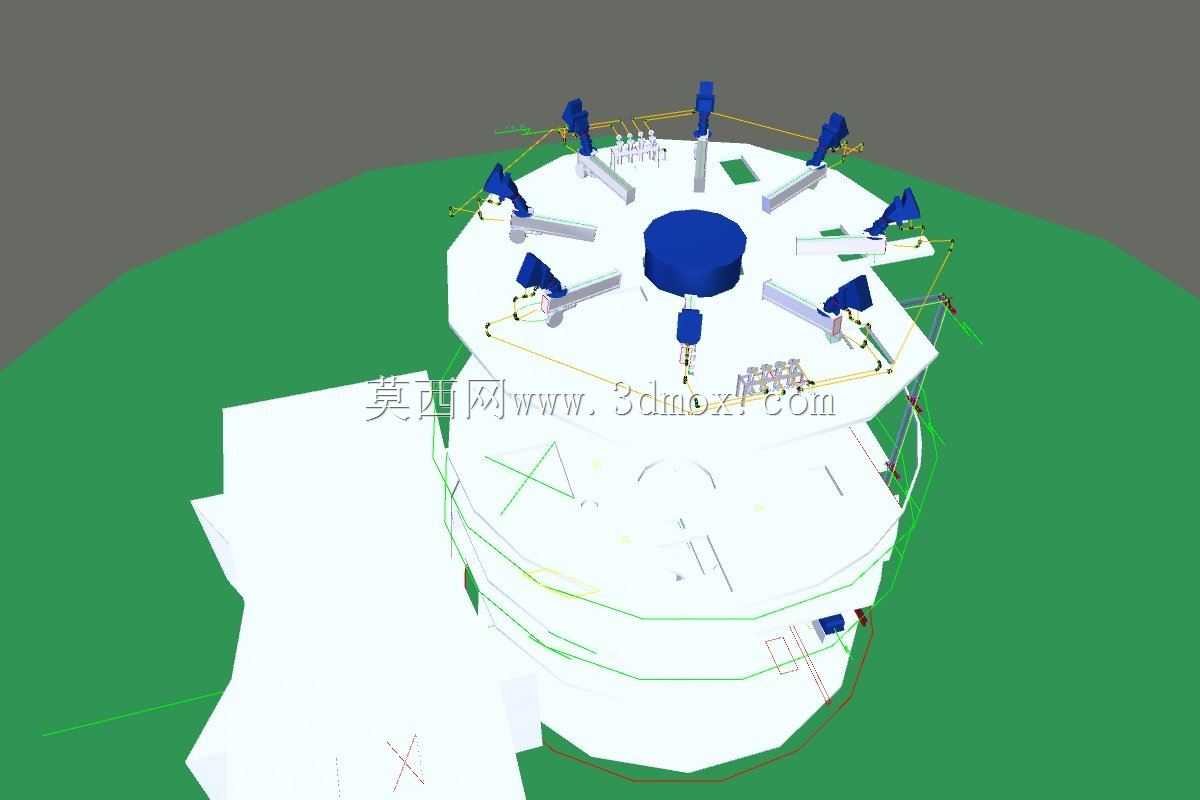

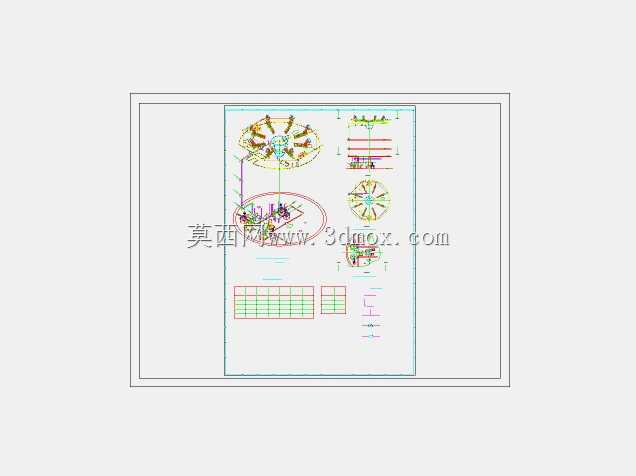

设计过程中首先确定的是鼓风机组的安装边界，整个鼓风机室依托筒仓底部的混凝土支撑柱进行布局，避开上部筒仓的下料溜管、承重梁的投影区域，所有鼓风机底座的安装位置都预留了足够的检修空间，单台机组周边预留的操作宽度不小于800mm，满足日常巡检、易损件更换的操作需求。整体布置采用环形对称布局，7台鼓风机对应不同的用气支路，沿圆形操作平台均匀排布，平台边缘设置安全防护结构，平台下方预留电缆桥架、气路总管的敷设空间，避免管线与设备基础、土建结构发生干涉。

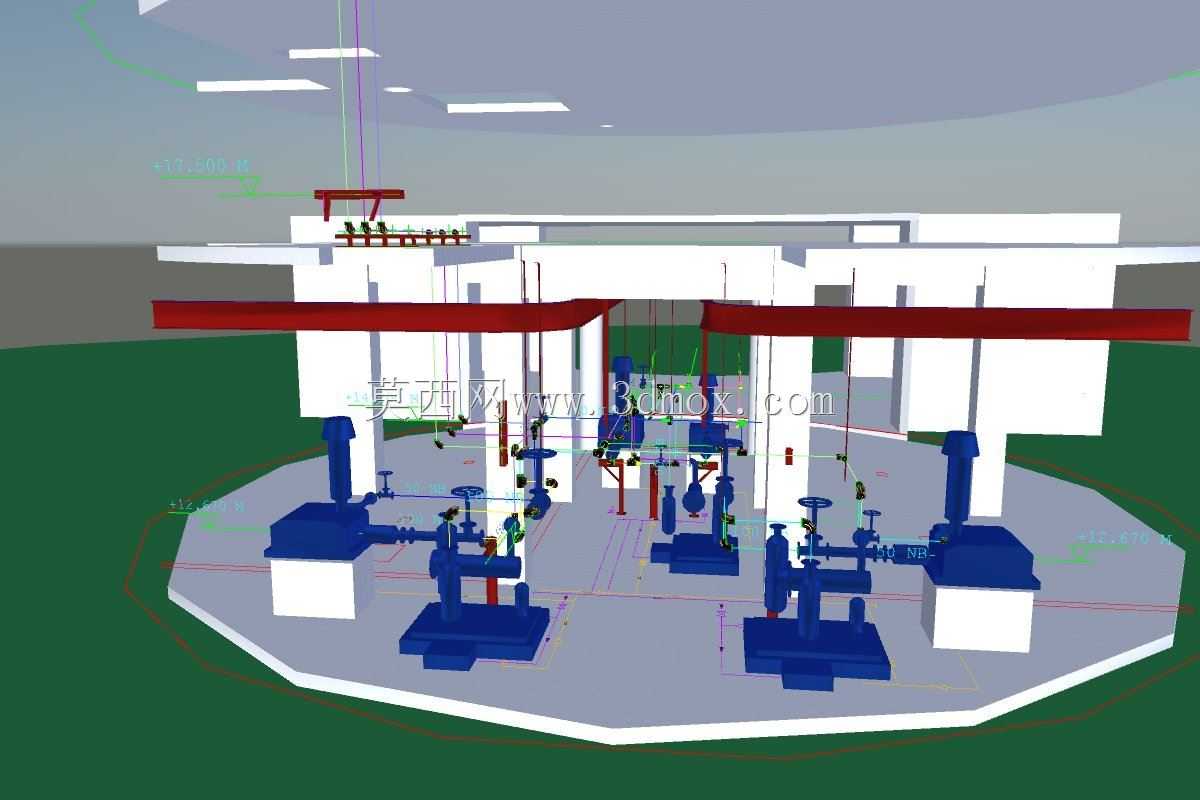

从功能特性来看，每台鼓风机的出口都设置了独立的控制阀、压力表以及止回结构，可单独切断单台设备进行检修，不影响其他支路的正常供气；气路支管从机组出口接出后，沿平台下方的管架分层敷设，对应不同用气点位的支管分别引至上部筒仓的各个接口，所有管路的转弯处都采用大曲率半径的弯头，降低风压损失；过滤电池对应的反吹管路单独设置了储气缓冲段，保证反吹瞬间的压力稳定，避免因其他支路用气导致压力波动影响清灰效果。

外形尺寸与安装边界方面，整个鼓风机室的圆形操作平台直径根据筒仓底部的可用空间确定，平台标高与筒仓底部的出料层标高保持一致，方便操作人员直接从巡检通道进入平台；所有鼓风机的基础都做了减震处理，基础高度高出平台地面150mm，避免地面集水、积灰影响设备运行；上部的红色工艺管架标高统一控制在平台地面以上2.2m，既满足管线敷设的坡度要求，也不会遮挡操作人员的巡检视线，同时预留了后续新增支路的管位空间。

设计时还充分考虑了现场的运维需求，每台机组的操作阀门都设置在人员站立可及的高度，压力表的朝向统一面向巡检通道，无需攀爬即可读取压力数据；气路管路上的排凝口都设置在管路最低点，定期排出管路内的冷凝积水，避免积水进入斜槽或仓内导致粉料板结；整个区域的布管避开了筒仓底部的人孔、检修口位置，不影响后续筒仓内部的检修作业。

不同于单一设备的建模，这套布置设计需要兼顾土建结构、工艺设备、管线桥架的多重干涉校验，建模过程中逐一核对了每台鼓风机的进出口方位、管路连接尺寸，确保现场安装时无需二次切割改管；对称式的布局也让整个鼓风系统的阻力分布更均匀，各支路的风压偏差控制在合理范围内，保证各个用气点位的气流稳定，减少因布风不均导致的粉料偏流、堵料问题。
