STM32F7嵌入式开发核心探索板结构设计

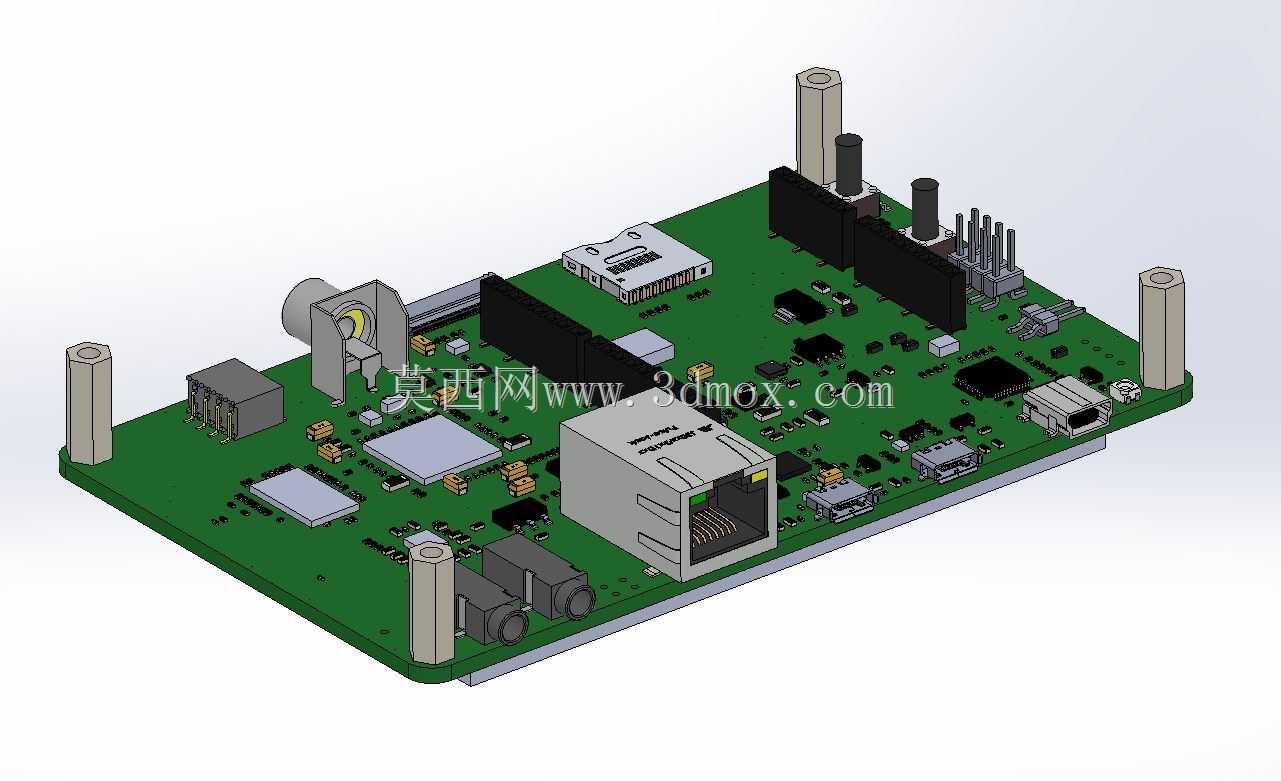

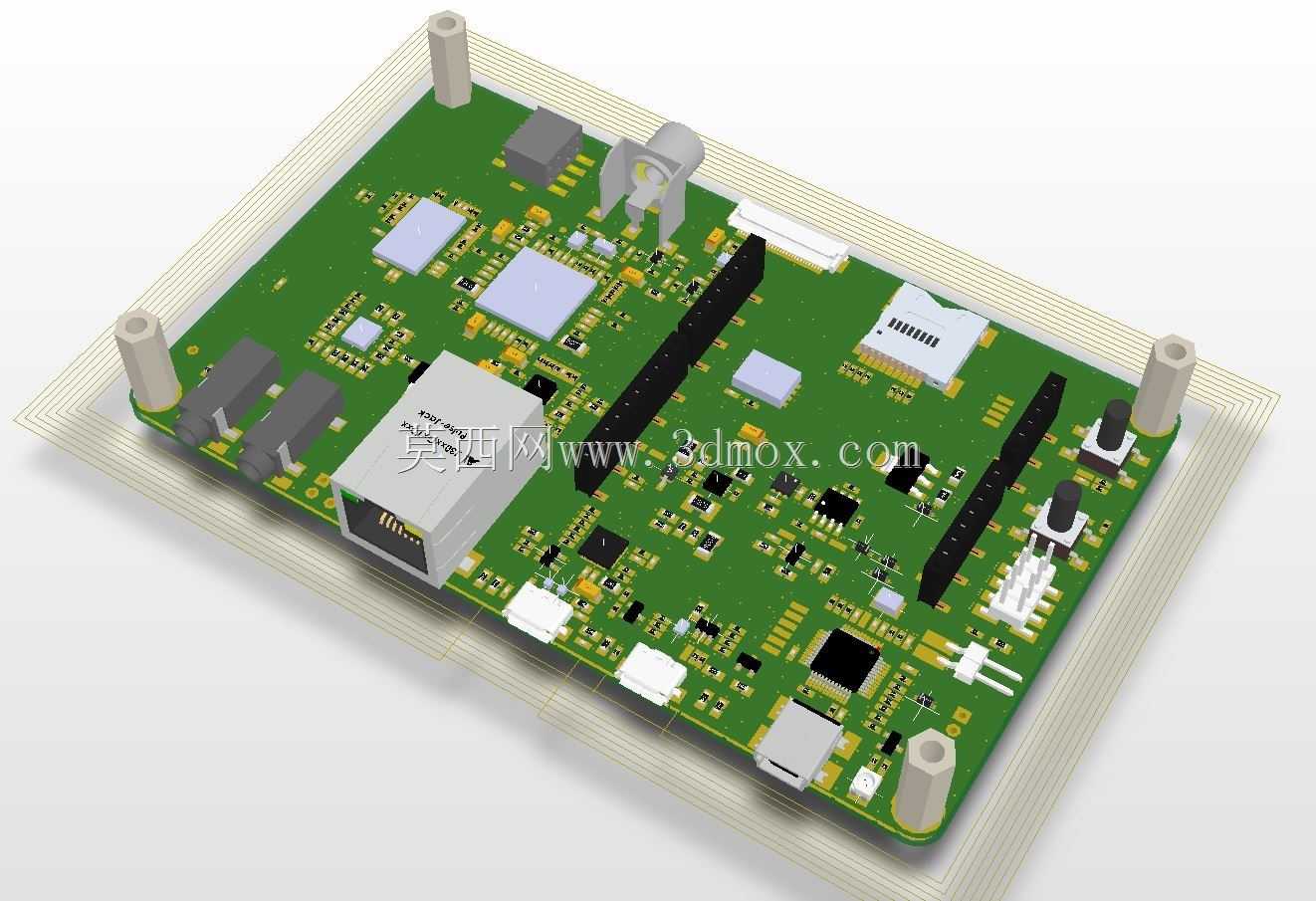

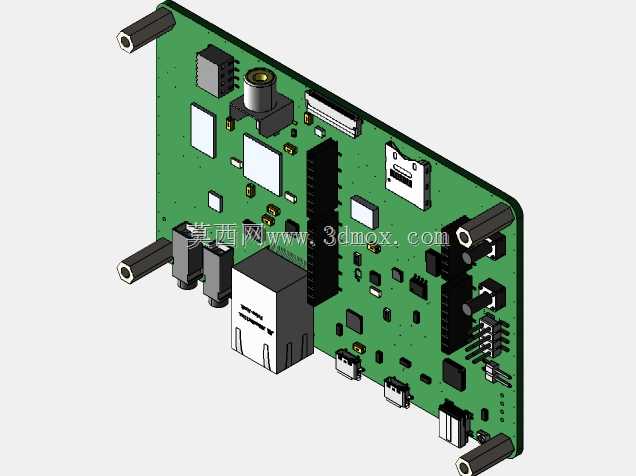

这款STM32F7核心探索板，是面向嵌入式开发、工业控制终端、物联网边缘节点等场景打造的硬件载板设计，可作为各类智能硬件产品的主控核心载体，支撑开发者完成外设调试、功能验证、原型样机搭建等全流程开发工作，也可直接集成到小型化智能设备中承担运算与外设管控职能。从实际用途来看，该板卡搭载以太网接口、USB接口、存储扩展位、多组排针扩展接口，能够满足工业数据采集终端的网络传输需求、智能传感节点的外设挂载需求、教学实验场景下的多模块联调需求，覆盖从消费级智能硬件原型到工业级小型控制终端的多元使用场景。在功能特性设计上，板卡围绕STM32F7主控芯片完成了全链路外设布局，将高速信号走线集中在板卡中部核心区域，避免接口区域的电磁干扰影响信号稳定性；网口、USB等插拔频次较高的接口布置在板卡边缘，方便日常接线操作；多组排针扩展座沿板卡两侧排布，预留充足的IO引脚扩展空间，可按需外接传感器、显示屏、通信模块等各类外设；电源管理模块靠近供电接口布置，缩短供电路径，降低线损带来的电压波动影响。设计思路上，整体遵循嵌入式硬件开发的实用化原则，在有限的板卡空间内平衡了元件排布密度与拆装维护便利性，四个角预留的安装铜柱位，匹配标准的M3固定螺柱尺寸，既可以将板卡固定在塑料外壳内完成成品组装，也可以固定在实验台架上开展调试工作，板卡边缘与安装柱的距离预留了足够的接线操作空间，不会出现接线时干涉固定件的问题。外形尺寸上，板卡采用矩形规整布局，长宽比例适配通用的嵌入式开发板外壳规格，板厚采用标准1.6mmFR4板材设计，所有贴片元件的高度均控制在10mm以内，接插件最高高度不超过15mm，能够适配绝大多数紧凑型外壳的内部安装空间，安装边界上板卡四周预留了3mm的工艺边，既满足SMT贴片加工的生产要求，也避免安装时板边元件与外壳内壁发生剐蹭。板上的复位按键、用户按键布置在板卡侧边靠近操作者的位置，调试时无需挪动外接线路即可快速触达，状态指示灯靠近按键区域排布，可直观观察板卡供电、运行、通信的实时状态，整体设计兼顾了生产加工可行性、日常调试便利性与实际装机的适配性，能够为嵌入式开发工作提供稳定可靠的硬件支撑。
