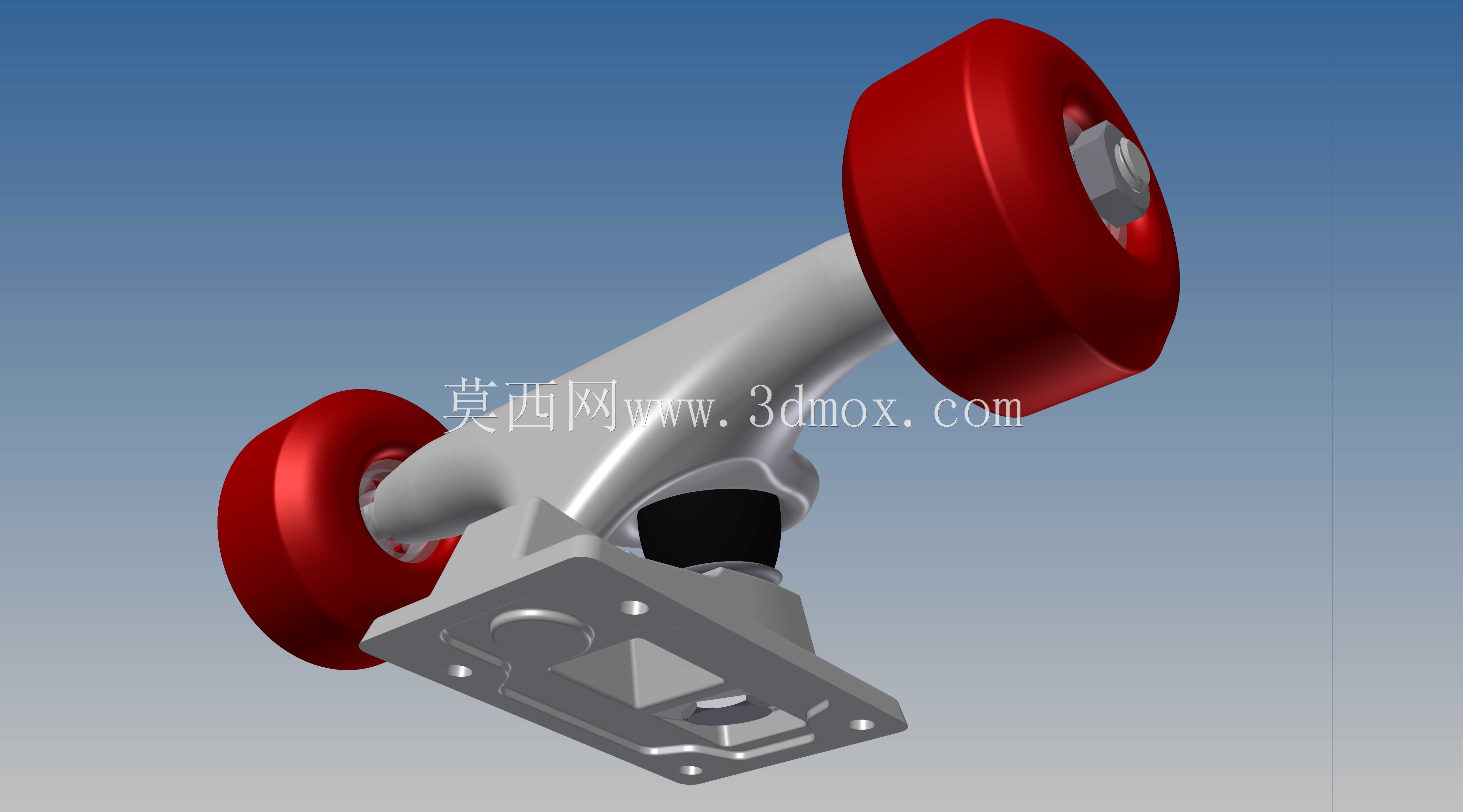

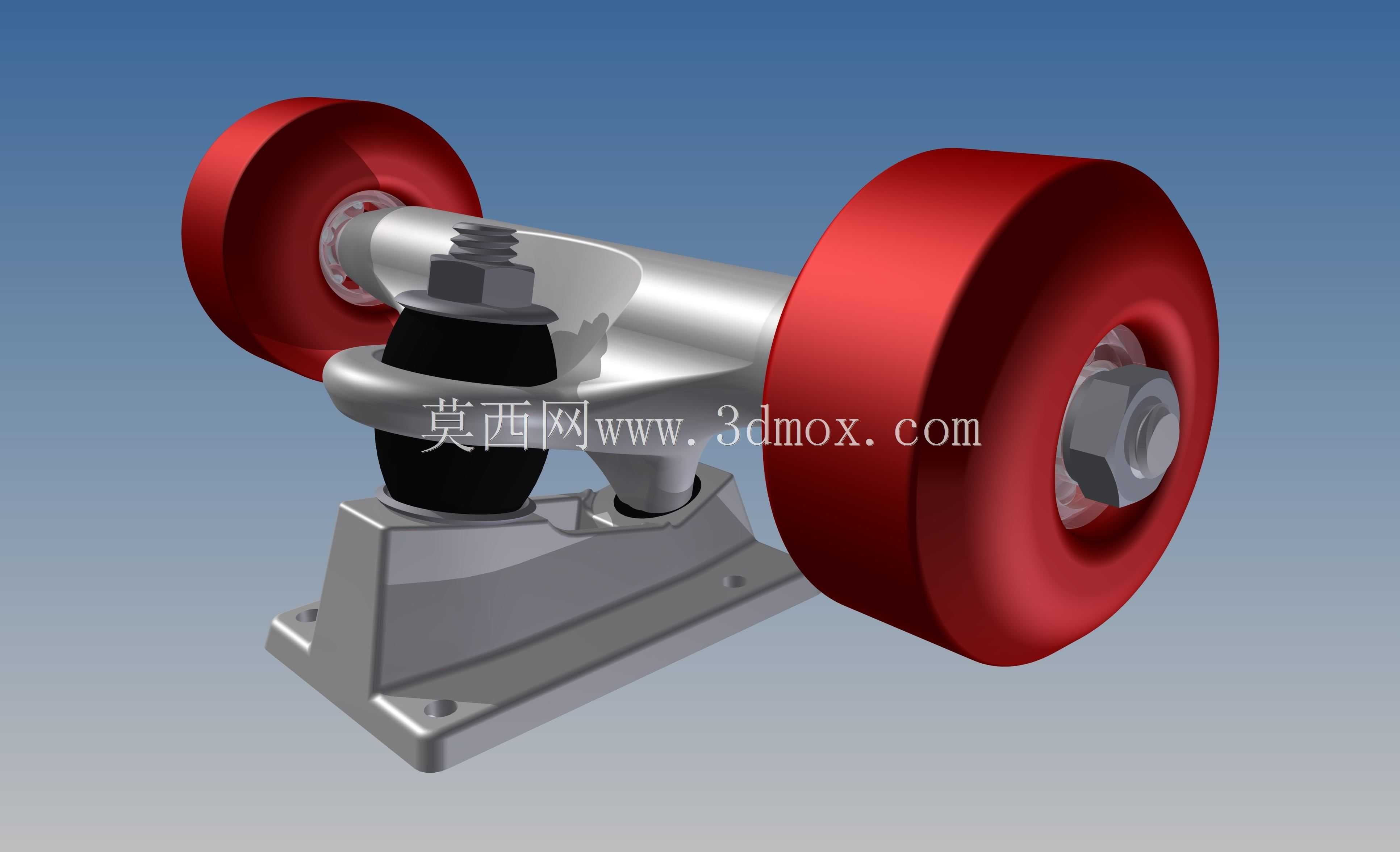

滑板支架轮组总成结构设计

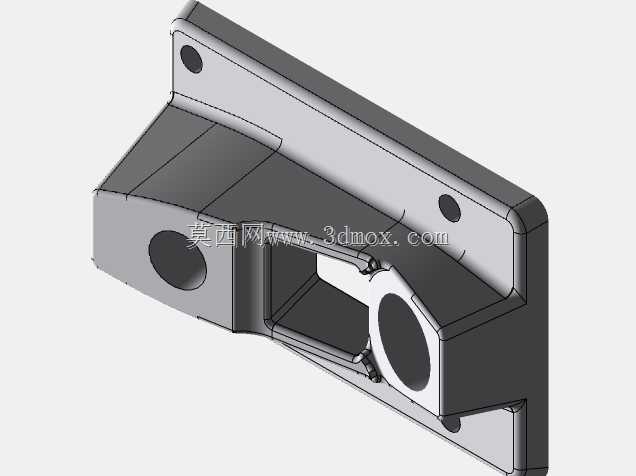

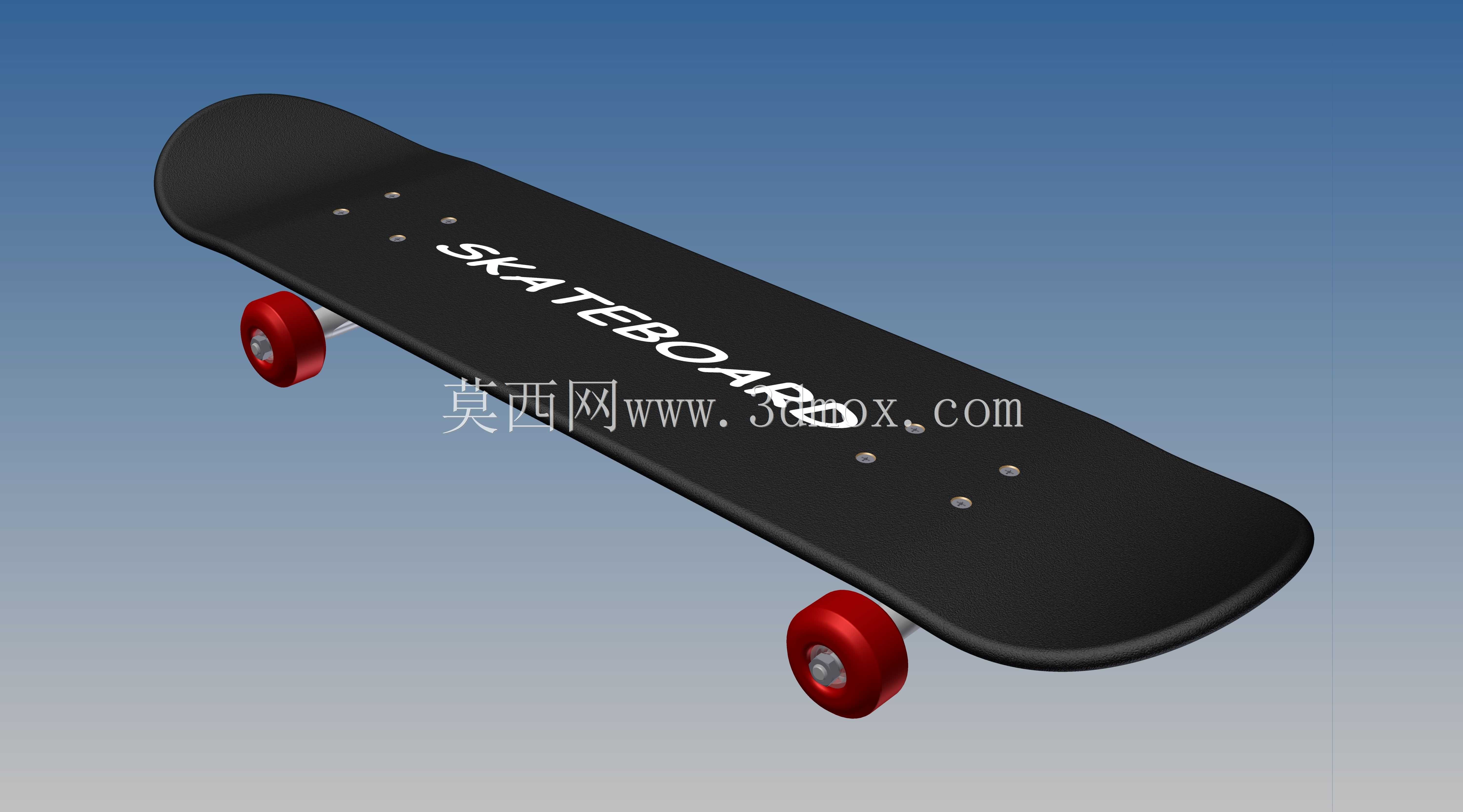

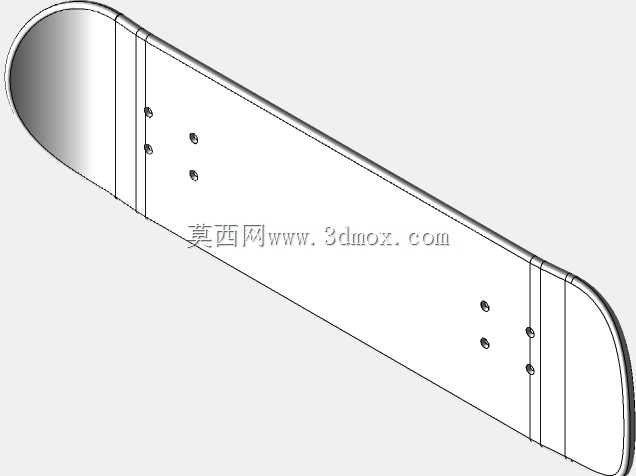

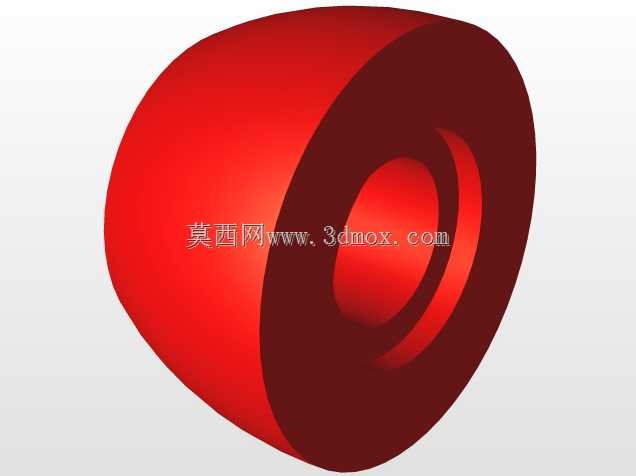

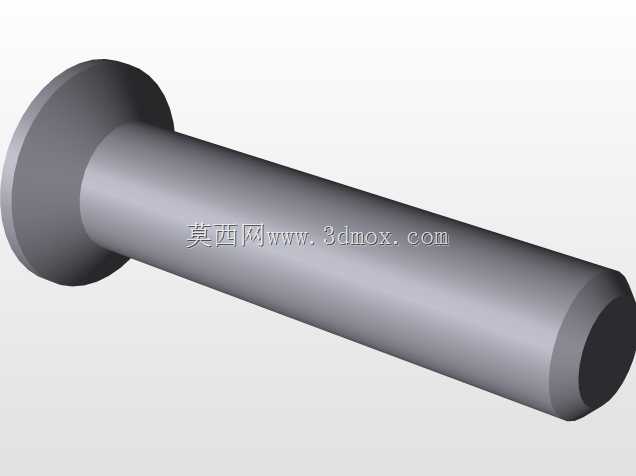

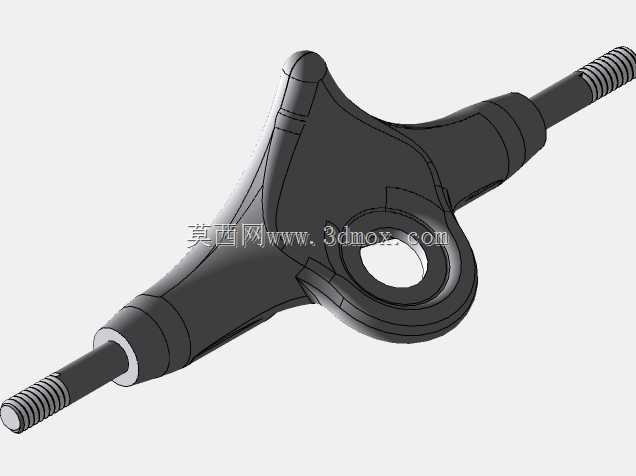

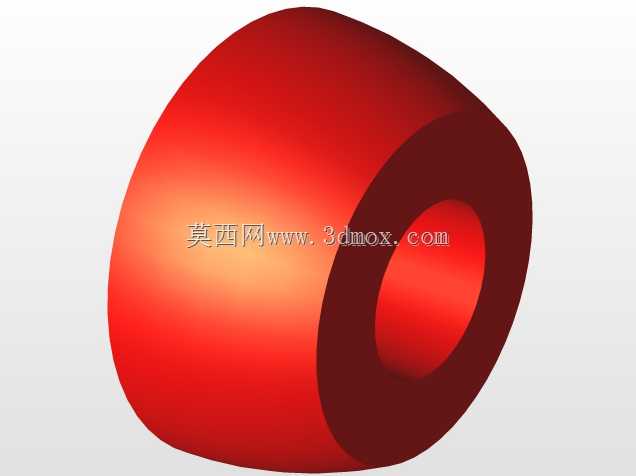

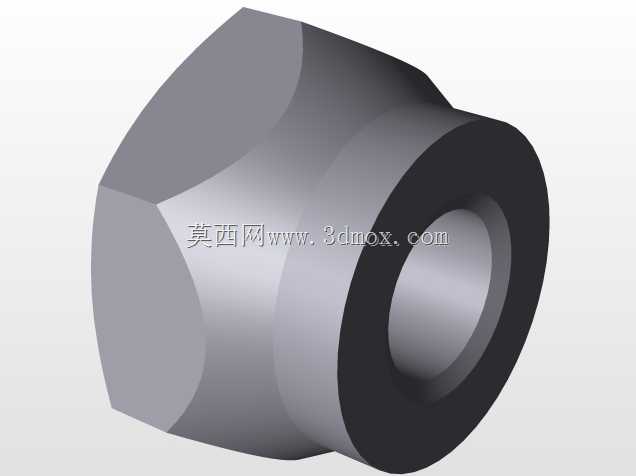

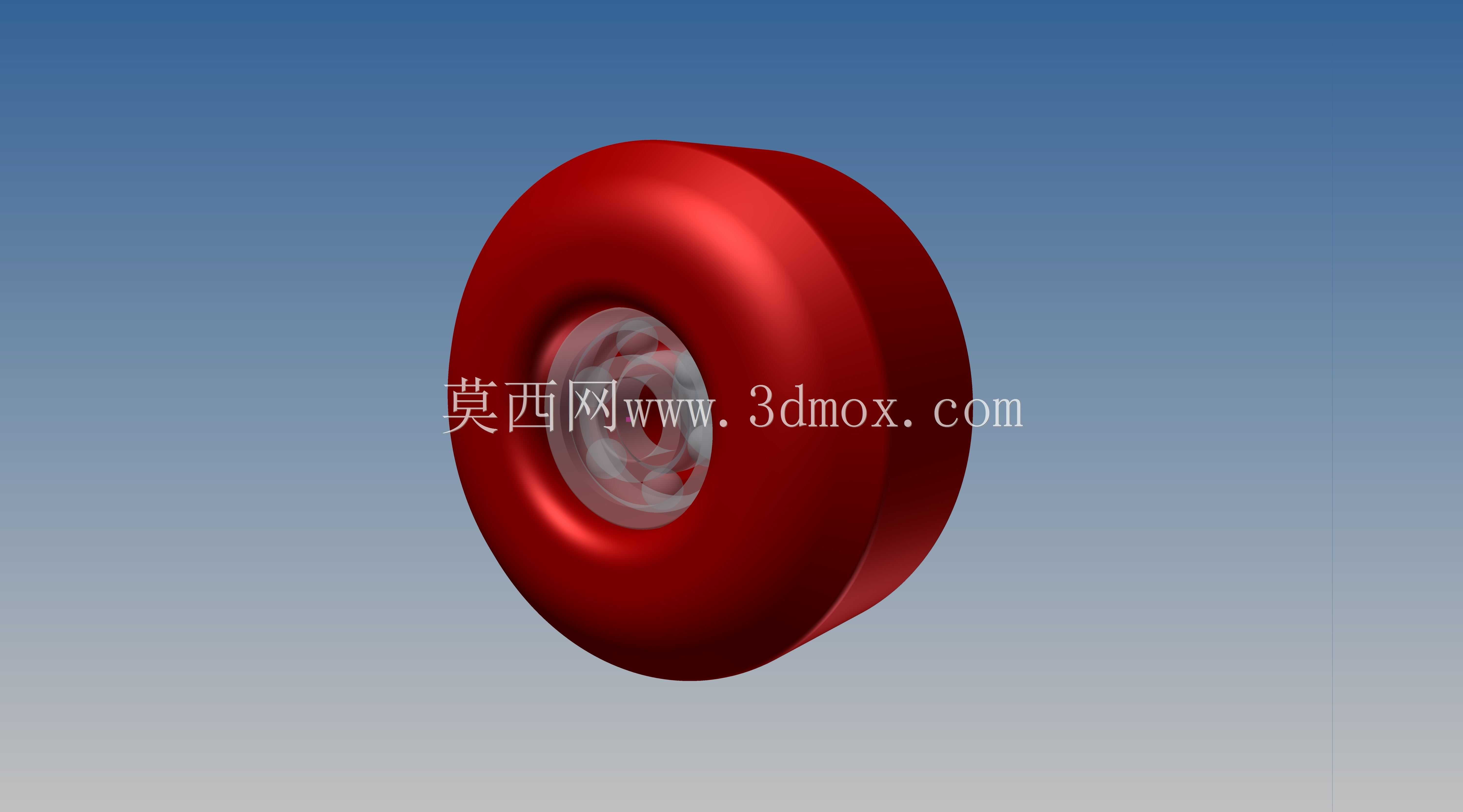

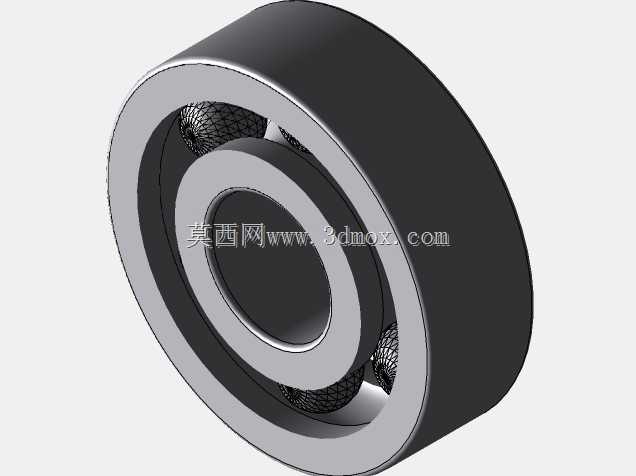

该结构为滑板核心承载转向部件，是连接滑板板面与滑行轮组的关键总成，广泛应用于街头滑板、长板、鱼板等各类滑板运动器材的生产制造与改装维护场景，直接决定滑板的转向灵敏度、承载能力与滑行稳定性，是滑板器材中承担力学传导、缓冲减震、转向调节功能的核心组件。在实际使用场景中，该部件上端通过紧固件与滑板板面牢固连接，下端轮轴位置装配滑行轮，当滑手向板面不同方向施加压力时，支架可通过内置的弹性缓冲结构产生对应角度的偏转，带动轮组改变行进方向，实现灵活转向动作，同时缓冲结构可吸收滑行过程中路面颠簸产生的冲击力，降低震动对板面与滑手脚部的反馈，提升滑行过程的平顺性。从功能特性来看，该总成采用分体式结构设计，包含底座、转向桥架、缓冲减震块、锁紧调节螺母、轮轴紧固组件、PU轮等多个子部件，各部件之间通过标准紧固件实现可靠连接，底座预留的安装孔位可适配市面上主流规格的滑板板面安装尺寸，轮轴位置的尺寸设计可匹配通用规格的滑板轴承与轮体，具备极强的通用互换性，可满足不同滑手的改装替换需求。设计过程中充分考量了滑板运动的受力特点，底座采用加宽贴合面设计，增大与板面的接触面积，降低单位面积压强，避免长期使用过程中板面受力集中出现开裂损坏；桥架部分采用弧形过渡的力学结构，在保证整体结构强度的前提下优化应力传导路径，减少转向过程中的应力集中点，提升部件的抗冲击性能，可承受跳跃落地时的瞬时冲击载荷；缓冲减震块采用锥台型结构设计，可通过调节上端锁紧螺母的压紧程度改变缓冲块的预紧力，从而调整转向阻尼大小，适配不同滑手的使用习惯，既可以调松阻尼获得更灵活的转向手感适配街式花式动作，也可以调紧阻尼获得更稳定的直行表现适配长途滑行需求。外形尺寸方面，该总成整体宽度适配主流滑板的轮距设计，安装孔位间距符合行业通用安装标准，轮轴突出长度可满足常规直径滑板轮的安装边界需求，不会出现轮体摩擦支架或板面的情况，底座厚度与桥架高度经过匹配设计，可保证装配完成后板面距离地面的高度处于合理区间，兼顾滑行稳定性与动作操控的便捷性，轮体采用宽面弧边设计，与地面接触面积适中，既可以保证滑行过程中的抓地力，也可降低转向过程中的摩擦阻力，提升转向动作的流畅度。
