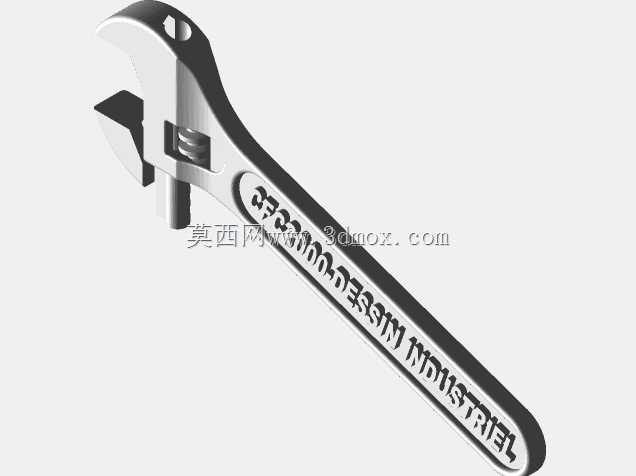

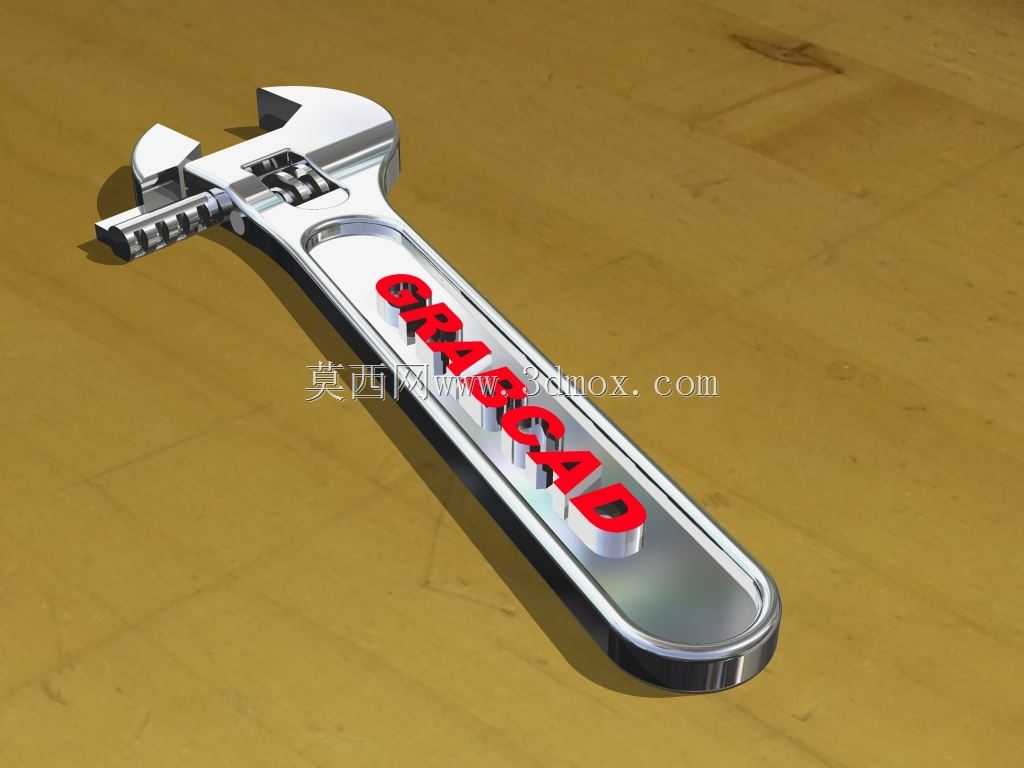

可调式活动扳手结构设计展示

日常设备维保、小型机械装配、水电安装作业场景中，活动扳手是出现频率极高的手动夹持类工具，不同于固定开口的呆扳手，它可以通过调节蜗轮结构改变开口尺寸，适配不同规格的螺栓、螺母类紧固件，无需携带多把固定尺寸扳手即可完成多数常规拆装作业，大幅降低工具携带负重与换型时间。这款可调活动扳手的设计围绕实际作业的受力需求展开，整体采用长柄杠杆结构，握持段做了圆滑过渡处理，避免长时间施力时硌伤手掌，扳体与活动钳口的配合滑槽做了限位结构，防止调节过程中活动钳口脱出造成作业风险。钳口的咬合面做了细密的齿纹处理，夹持紧固件时可以增大接触摩擦力，避免施力过程中出现打滑、磨损紧固件棱角的问题，蜗轮调节结构的齿距经过匹配设计，转动调节时阻尼适中，既不会因为过松导致开口尺寸在受力时自行偏移，也不会因为过紧增加调节难度。设计过程中针对零件配合间隙做了专项优化，当打印制作比例大于0.75时，各活动部件之间可以保留足够的运动间隙，无需额外打磨修配即可实现顺畅的调节动作，钳口的最大开口范围覆盖了日常作业中最常见的M6到M24规格紧固件，完全满足常规维保、装配的使用需求。扳体的外形做了流线型优化，在保证整体结构强度的前提下，去除了多余的冗余材料，既控制了整体重量，也避免了棱角突出造成的磕碰风险，手柄末端的结构可以搭配挂绳使用，高空作业时可以将扳手系在安全带上，防止工具坠落造成安全事故。从结构受力角度看，扳体的受力薄弱位置做了加厚处理，在额定扭力范围内施力时不会出现扳体变形、钳口断裂的问题，活动钳口与扳体的配合面做了贴合度优化，夹持时受力均匀分布在整个咬合面，不会出现局部应力集中导致的零件损坏。
