多用途滚珠轴承旋转支撑构件

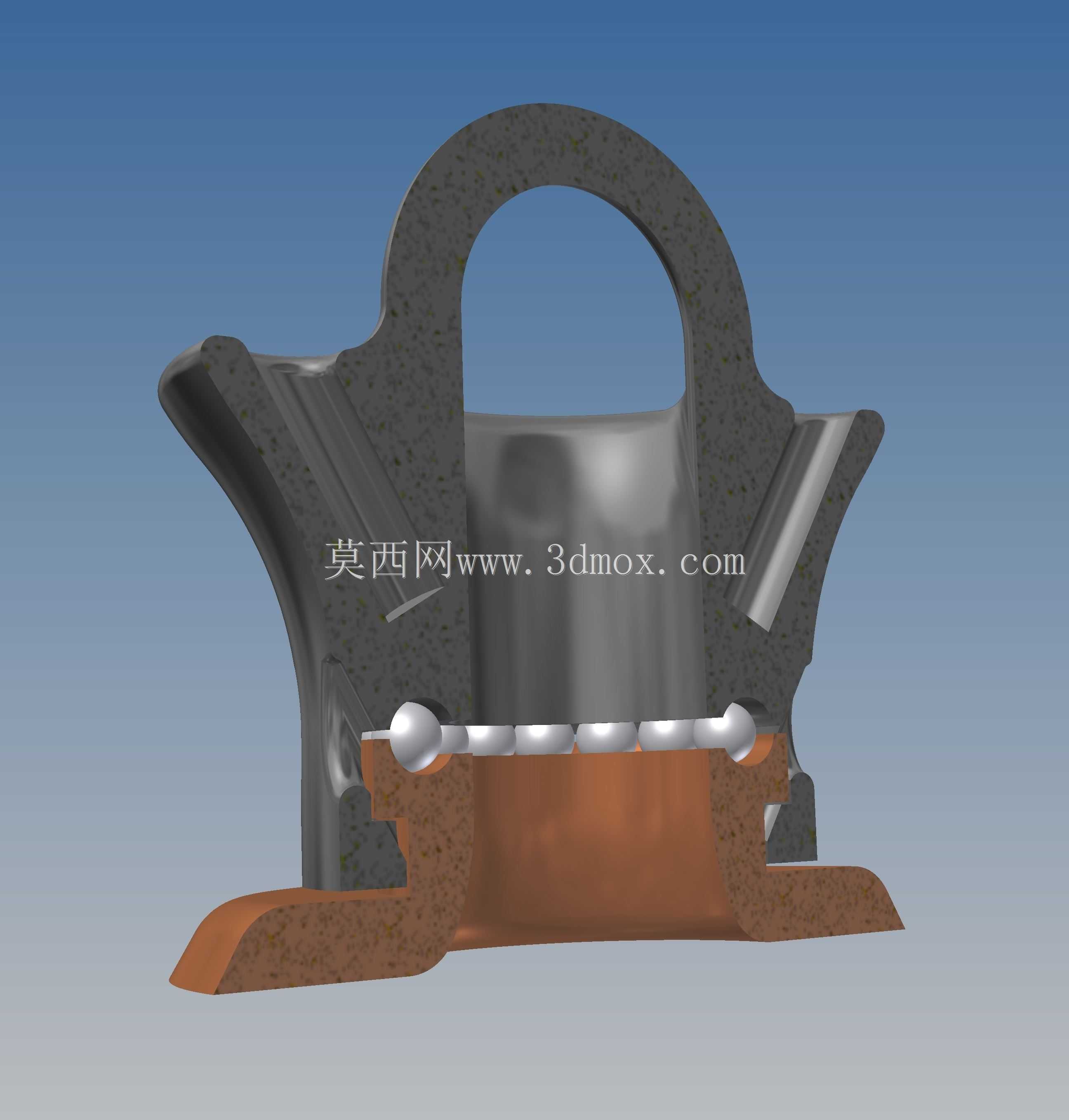

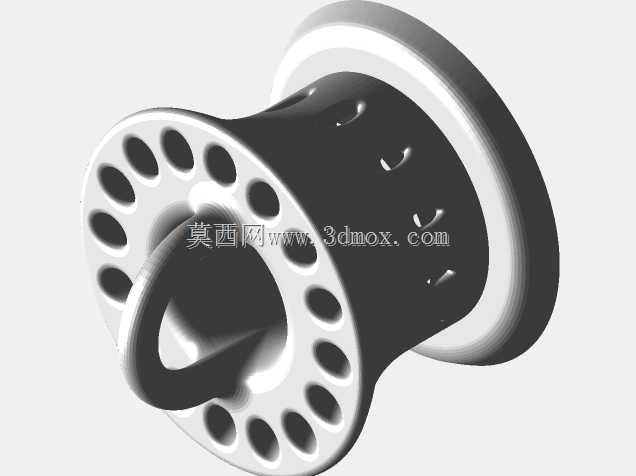

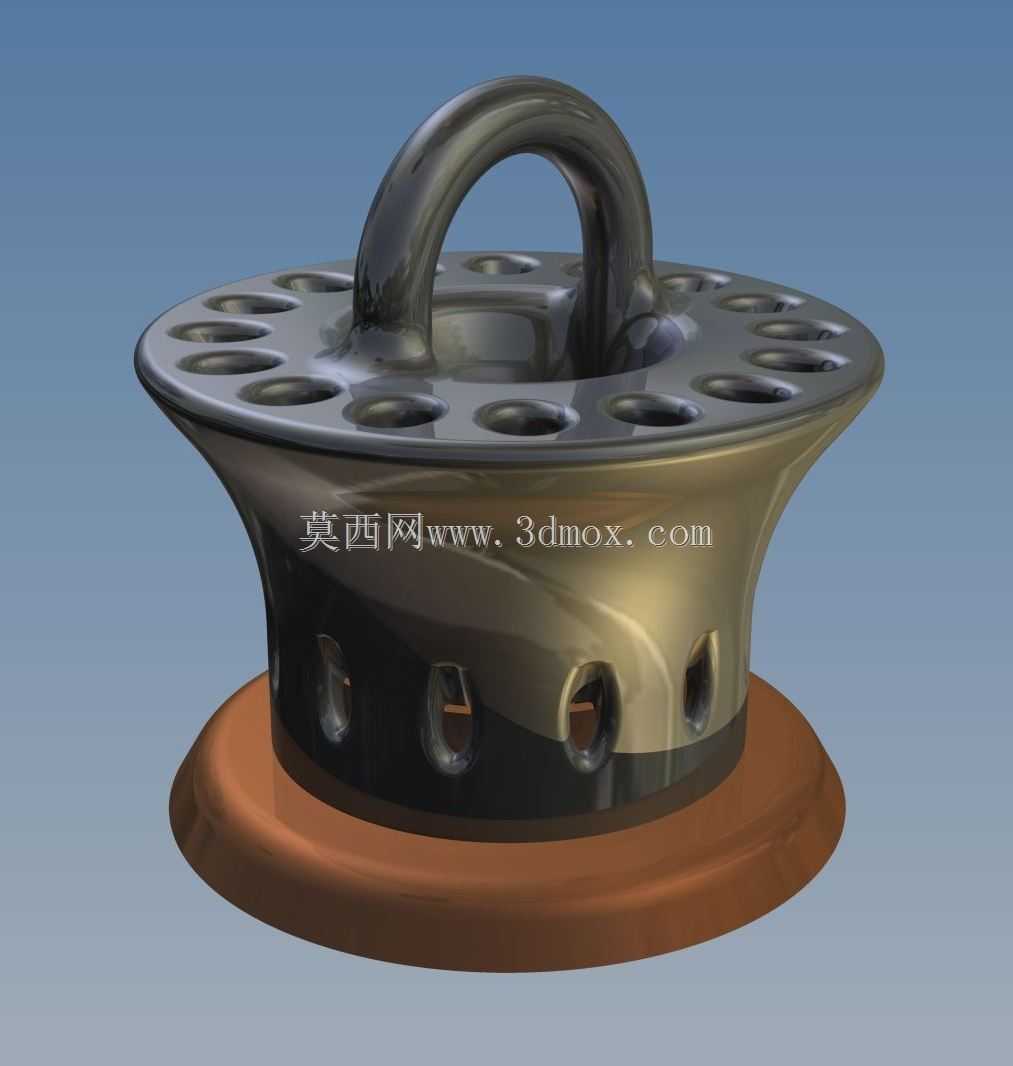

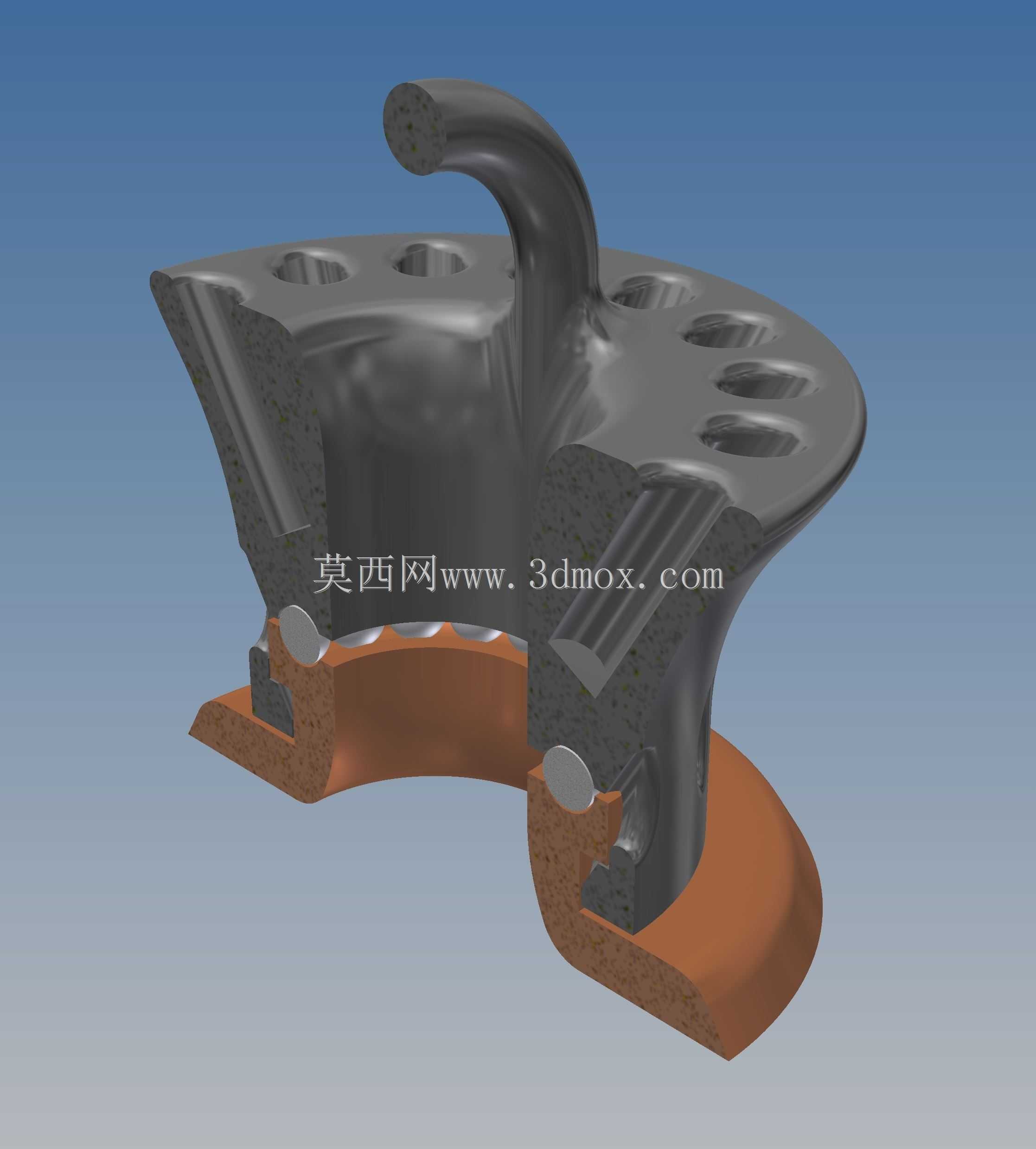

该旋转支撑构件以滚珠轴承作为核心回转承载结构，可适配多场景下的回转支撑需求，在轻工装配工位、小型展示转台、工装夹具回转座、小型物料回转输送工位中均可作为核心回转单元使用。构件整体采用同轴式分层结构设计，底部设置圆盘式安装基座，基座平面预留均匀分布的安装孔位，可通过螺栓紧固件直接与安装基面完成刚性固定，安装基面适配常规金属型材平台、木质工作台、混凝土预制安装台等多种基础面，安装时无需额外加工复杂适配结构，仅需保证安装基面平面度公差不超过0.2mm即可满足回转精度要求。中部承载段为变径曲面结构，曲面过渡处做了圆弧倒角处理，可有效降低应力集中系数，在承受偏载载荷时，应力可沿曲面均匀分散至底部基座，避免局部应力过大导致构件变形；中部侧壁开设多组均匀分布的减重孔，在保证结构刚性的前提下降低整体自重，同时减重孔可作为辅助安装位，用于挂载小型工装夹具、传感器支架或走线卡扣，适配不同工位的功能拓展需求。顶部法兰盘沿圆周方向均匀开设多组通孔，可直接固定待回转的工装、载物台或操作构件，法兰盘端面与轴承回转轴线垂直度公差控制在0.1mm以内，可保证回转过程中上部搭载构件的端面跳动量处于合理区间，避免回转过程中出现卡顿或偏摆。顶部设置的环形吊耳结构与主体采用一体化成型设计，可用于整体构件的吊装转运，也可作为上部挂载构件的辅助固定点位，在需要垂直方向限位的使用场景中，可通过吊耳穿装限位销或拉索，限制构件的轴向窜动。核心回转部位采用标准滚珠轴承结构，轴承滚道经过淬硬处理，可承受径向载荷与一定程度的轴向载荷，常规工况下回转阻尼均匀，无明显卡滞点，可适配手动回转、低速电机驱动回转等多种驱动方式，无需额外加装复杂的回转支撑组件。设计过程中针对不同载荷场景做了结构冗余考量，当用于轻载展示场景时，可直接采用基础安装方式使用；当用于中等载荷的工装回转场景时，可在底部基座与安装面之间加装调整垫片，进一步提升安装精度，同时可在中部减重孔位置加装阻尼调节组件，根据使用需求调整回转阻尼大小，适配不同操作力度下的使用需求。构件整体外形无尖锐棱角，所有外露边均做了倒钝处理，可避免操作过程中出现磕碰划伤，适配生产工位、展示场景等人员可直接接触的使用环境。
