在日常设备维保、小型机械装配、家用五金维修等场景中，活动扳手是出现频率极高的通用夹持类工具，不同于固定开口的呆扳手，它的开口尺寸可在一定范围内连续调节，能适配多种规格的螺栓、螺母类紧固件，不用携带多把不同开口尺寸的固定扳手就能完成多数常规拆装作业，在户外抢修、零散维修、非标准紧固件拆装场景下的适配性优势非常明显。

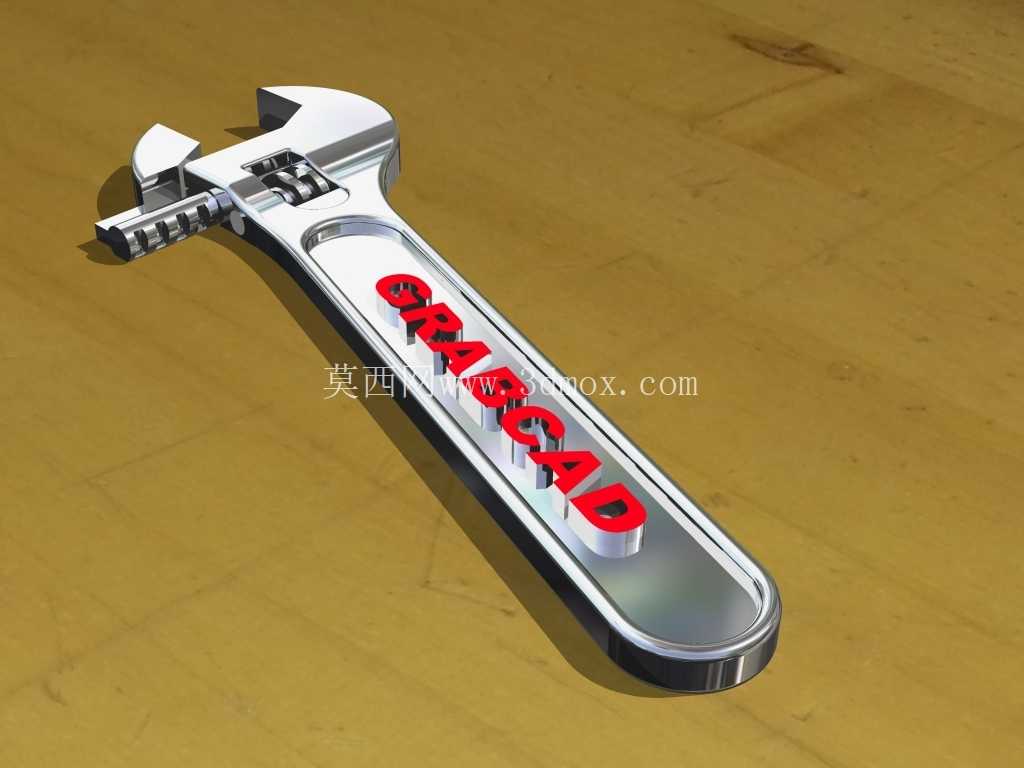

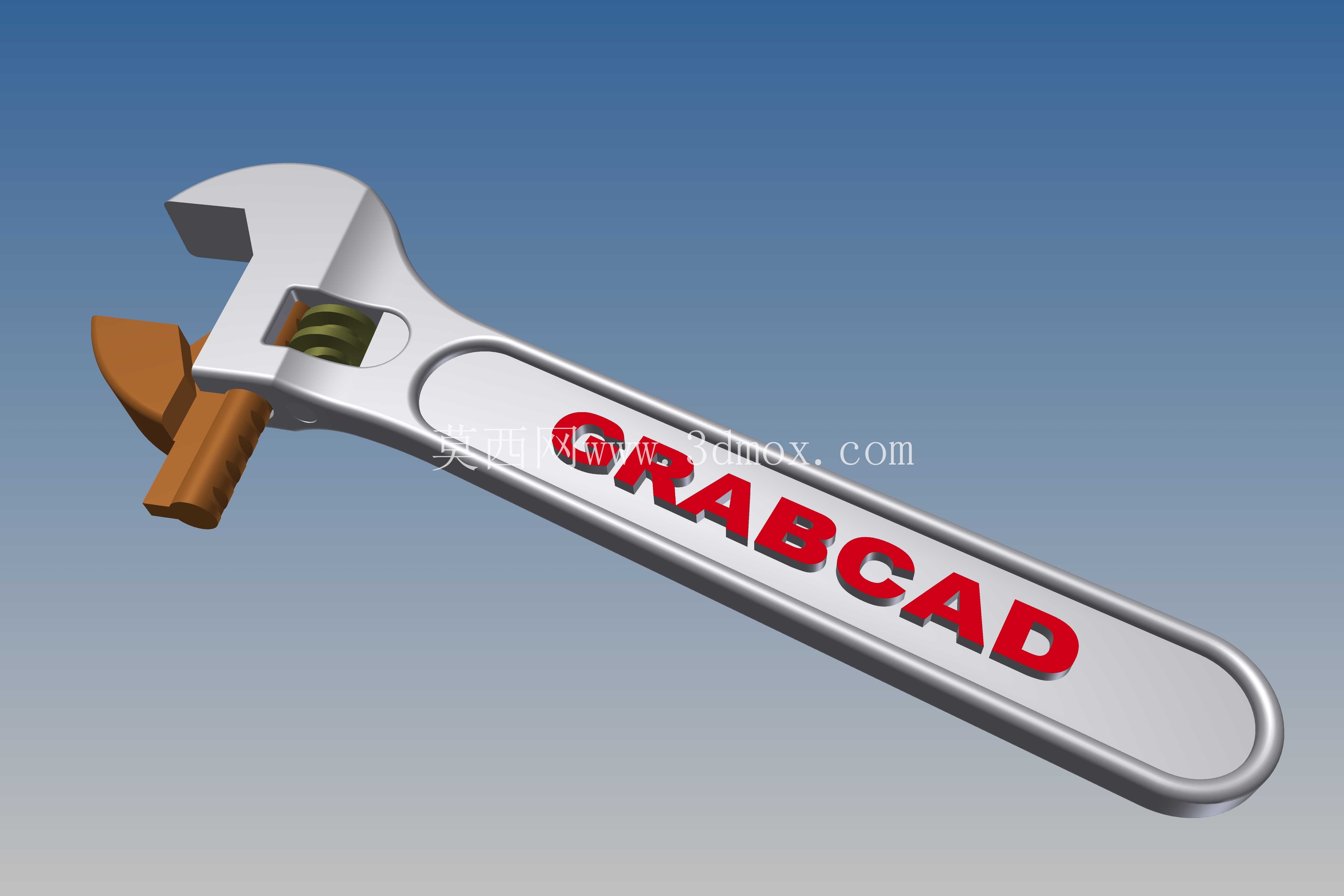

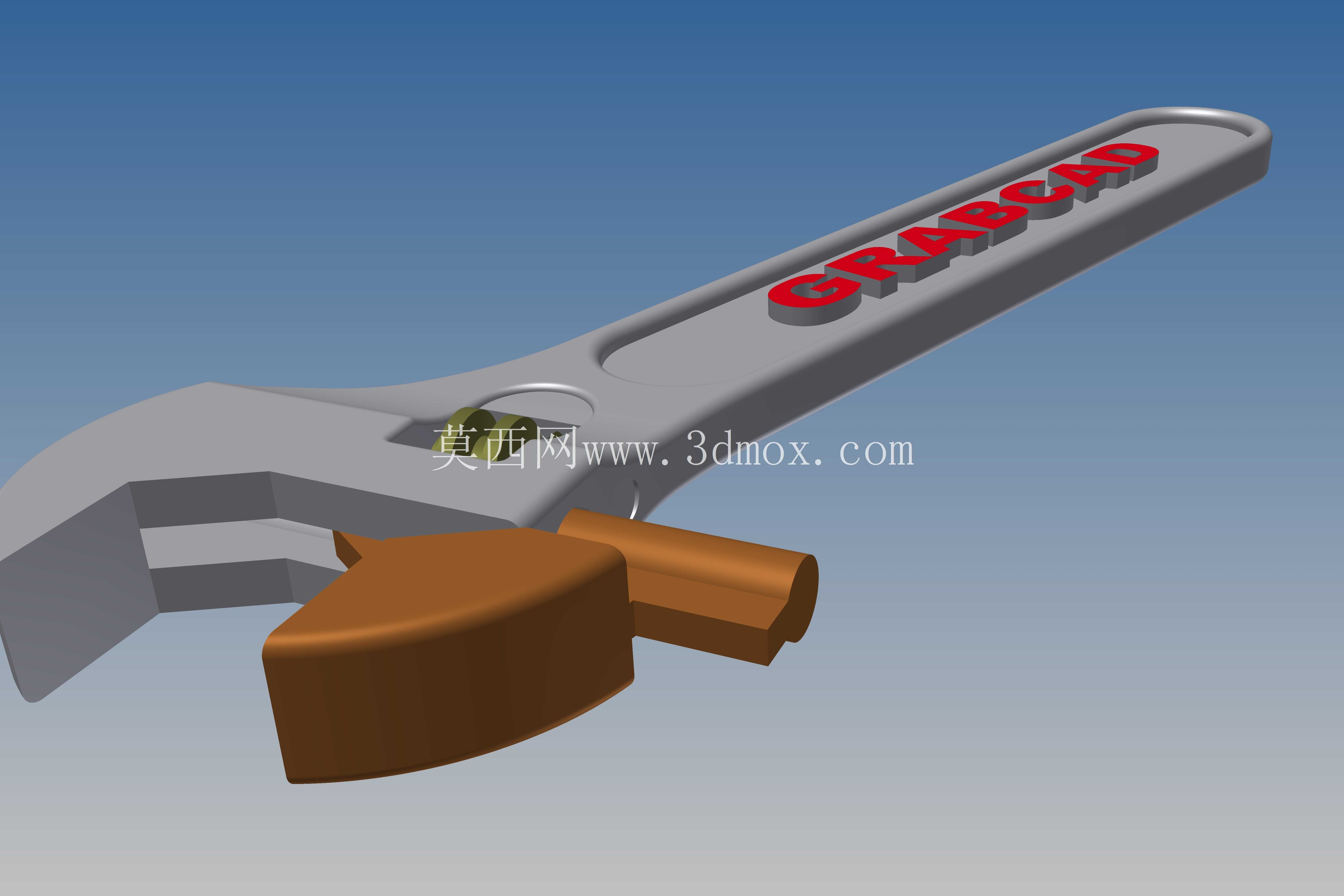

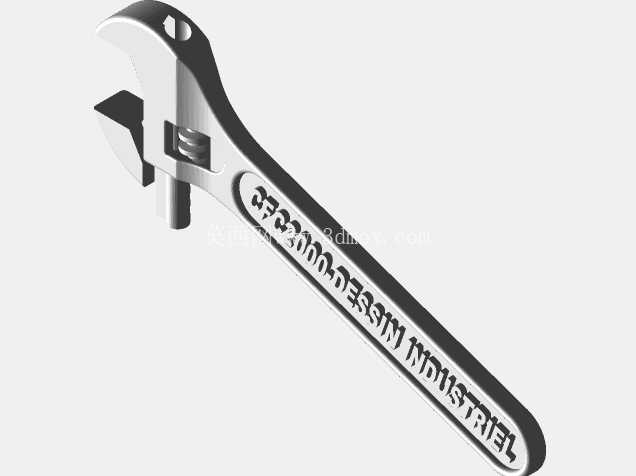

这款可调活动扳手的结构设计围绕夹持可靠性、操作便捷性两个核心目标展开，整体分为固定钳身、活动钳口、调节蜗杆、握持手柄四个核心部分，固定钳身与手柄为一体化结构，保证整体受力时的结构强度，活动钳口嵌在固定钳身的导向槽内，和调节蜗杆的齿槽啮合，转动蜗杆时就能带动活动钳口沿导向槽平稳滑动，实现开口尺寸的连续调整，导向槽的配合间隙经过设计控制，既保证活动钳口滑动顺畅无卡滞，又能避免夹持时钳口出现过大的晃动偏移，防止拧动紧固件时出现打滑损伤棱角的问题。

从功能特性来看，扳手的钳口咬合面做了细密的齿纹处理，和紧固件的棱角接触时能增大静摩擦力，即使施加较大的拧紧力矩也不容易出现滑脱，钳口的开口角度符合通用紧固件的夹持标准，两个夹持面保持平行，不会因为夹持角度偏差导致紧固件棱角被压溃变形。手柄部分做了符合人体握持习惯的弧度设计，表面做了防滑结构处理，手部施力时能更好地传递扭矩，长时间握持操作也不容易出现手部打滑的情况，手柄末端的结构做了圆弧过渡，没有尖锐棱角，避免操作时磕碰划伤。

设计过程中重点考虑了零件之间的配合间隙控制，当打印或者加工制作比例大于0.75时，各活动零件之间的预留间隙能保证调节蜗杆转动顺畅，活动钳口滑动无卡滞，不会因为间隙过小导致零件粘连无法活动，也不会因为间隙过大导致夹持时旷量过大影响操作精度。钳身的壁厚经过受力校核，在承受常规手动拧紧力矩时不会出现弯折、断裂的情况，活动钳口的啮合齿强度也做了对应优化，频繁调节开口尺寸时不会出现齿部磨损滑牙的问题。

从安装和使用边界来看，这款扳手的开口调节范围覆盖了日常维修场景中最常用的紧固件尺寸区间，不需要额外搭配其他辅助工具就能独立完成调节和夹持作业，整体外形尺寸适配常规手动操作的握持范围，不会因为尺寸过大导致狭小空间内无法操作，也不会因为尺寸过小导致可承受的拧紧力矩不足。在实际使用时，需要注意让钳口完全贴合紧固件的两个受力面，施加拧紧力时尽量让固定钳口承受主要作用力，减少活动钳口和蜗杆的受力负荷，能有效延长工具的使用寿命，同时避免因为受力不当导致钳口断裂或者滑脱伤人。

这类手动五金工具的结构设计看似简单，实则每个配合尺寸、每个结构弧度都经过实际使用场景的反复验证，导向槽的长度决定了最大开口尺寸，蜗杆的齿距决定了调节的精细度，钳口的硬度和咬合角度决定了夹持的可靠性，手柄的长度决定了力臂大小，直接影响可施加的最大扭矩，每个参数的选择都需要平衡便携性、强度、操作便利性三个维度的需求，才能做出适配实际作业需求的合格工具结构。
