带安装底座的导向承重滑轮结构

这款带安装底座的导向承重滑轮，是工业生产场景中十分常见的导向承重部件，广泛应用在生产线物料输送、小型起重导向、设备门体滑动、工装夹具位移导向等多个场景中，能够在低转速、中低载荷的工况下，为绳索、皮带类传动件提供稳定的转向支撑，有效降低传动过程中的摩擦阻力，同时约束传动件的运行轨迹，避免传动件出现跑偏、脱轨的问题。

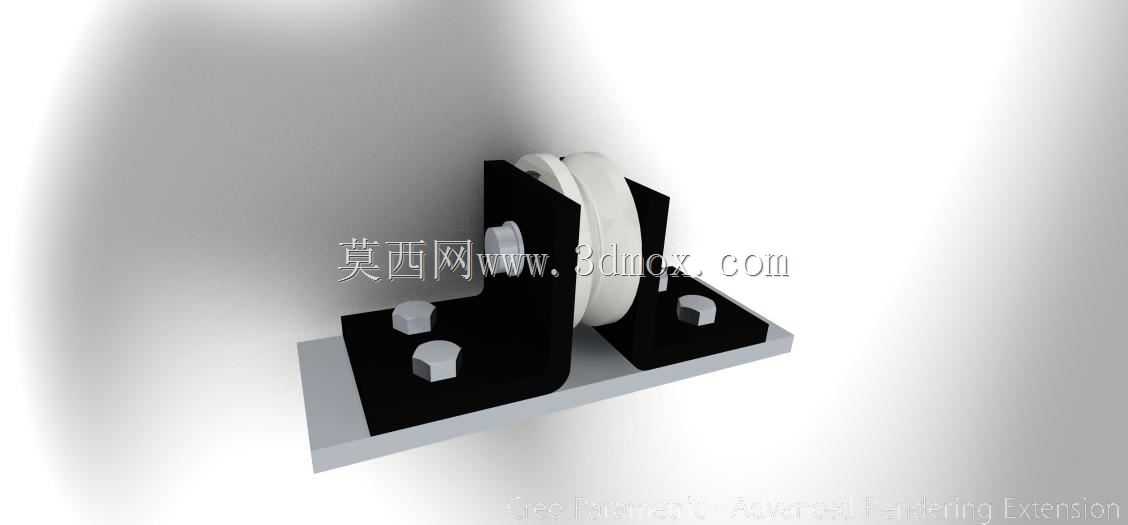

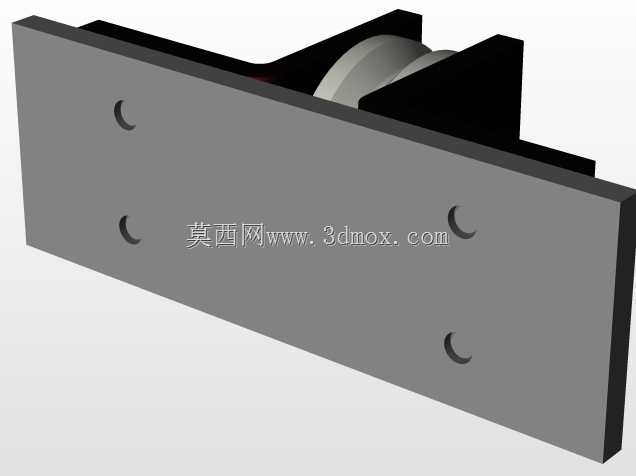

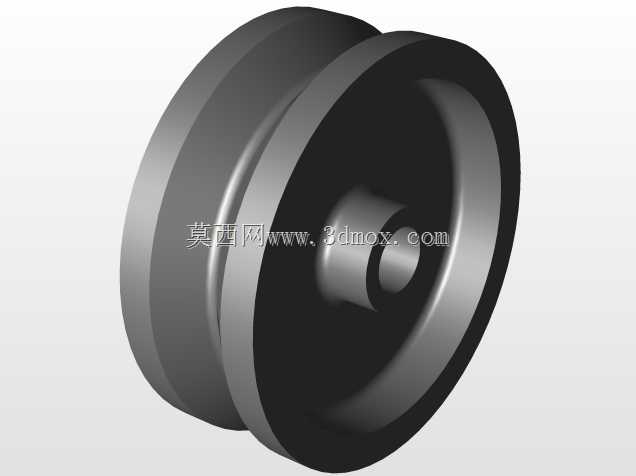

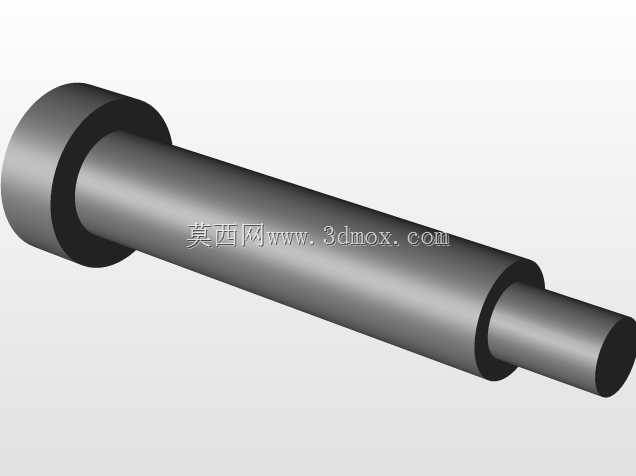

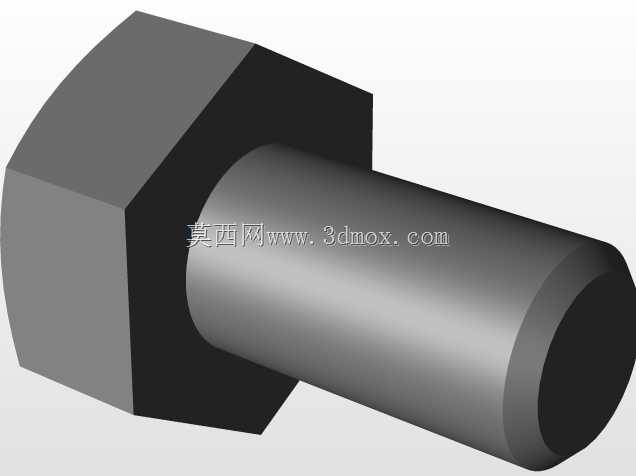

从功能特性来看，该滑轮采用双侧立式支座夹持轮体的结构设计，轮体通过中心销轴固定在两侧支座之间，轮体表面做了适配绳索的圆弧凹槽设计，能够让绳索自然嵌合在凹槽内，运行过程中不会出现侧向滑脱的问题；两侧支座与底部安装底板为一体化刚性连接结构，整体抗侧向载荷能力较强，不会因为传动件的侧向拉力出现支座变形的问题。底部安装底板上预留了四个对称分布的螺栓安装位，安装时可以通过螺栓将整个滑轮组件牢牢固定在设备机架、安装基面或者工装台面上，安装后整体结构稳定性强，不会在承重运行时出现晃动偏移。

在设计思路上，这款滑轮优先考虑了安装便捷性与运行稳定性的平衡，整体结构没有冗余的复杂部件，支座与底板的连接位置做了圆弧过渡加强处理，能够分散承重时的应力集中问题，避免长期承重出现连接位置开裂的情况；轮体与销轴之间预留了合理的转动间隙，既保证轮体可以灵活转动无卡滞，又不会因为间隙过大出现轮体晃动的问题。从安装边界来看，底部安装底板的长宽尺寸适配常规的型材安装面，四个安装孔的孔距符合通用五金配件的安装标准，不需要额外定制安装基面就可以直接装配使用；整体高度设计紧凑，不会占用过多的垂直安装空间，在空间受限的设备内部也可以完成安装布置。

实际使用过程中，这款滑轮可以适配尼龙绳、钢丝绳、小型传动皮带等多种柔性传动件，轮体的凹槽深度能够覆盖常规直径的传动件，在轻小型起重设备中作为导向轮使用时，可以有效改变绳索的施力方向，提升起重作业的操作便捷性；在自动化生产线的物料输送结构中，它可以作为皮带传动的张紧导向轮使用，维持皮带的张紧度，保证皮带输送的运行平稳性；在各类工业设备的安全门、滑动防护门结构中，它也可以作为门体的滑动承重轮使用，让门体的开关动作更加顺滑省力，降低门体滑动过程中的噪音与磨损。
