手动操作式快速夹紧工装夹具结构

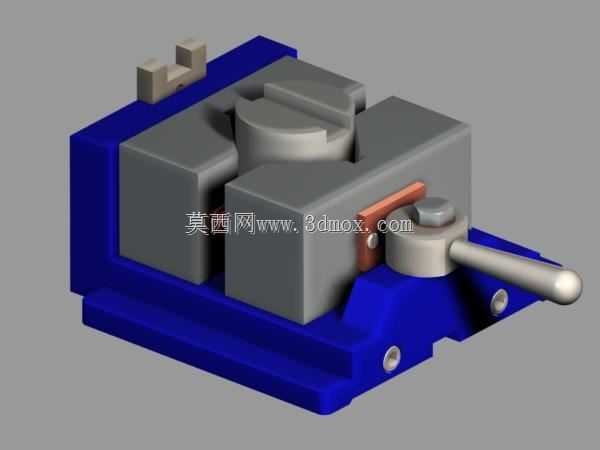

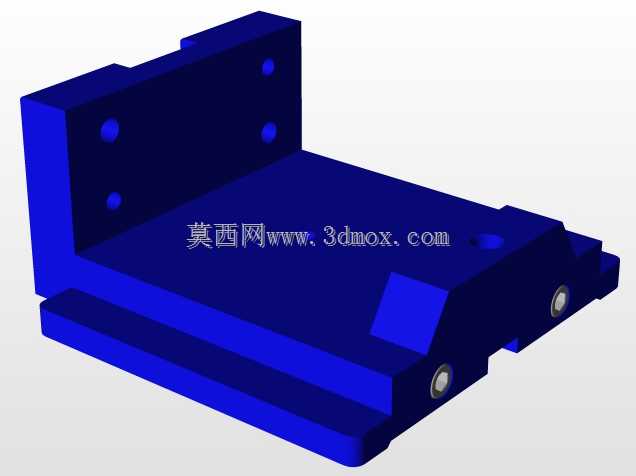

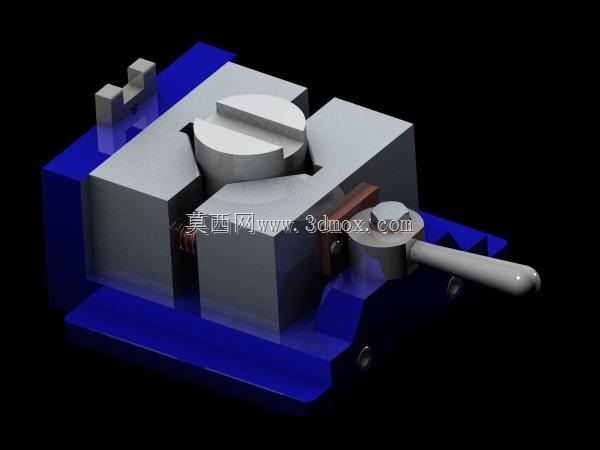

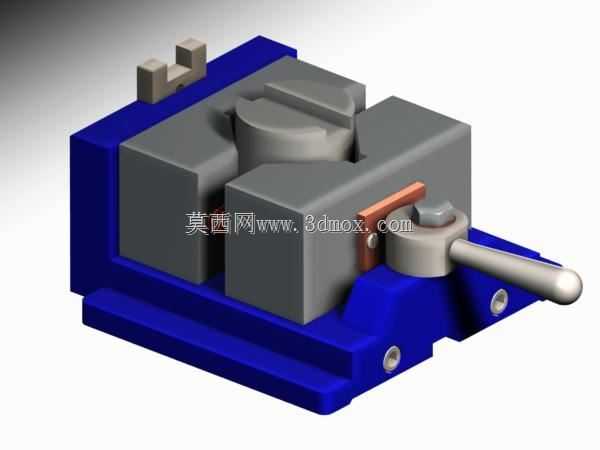

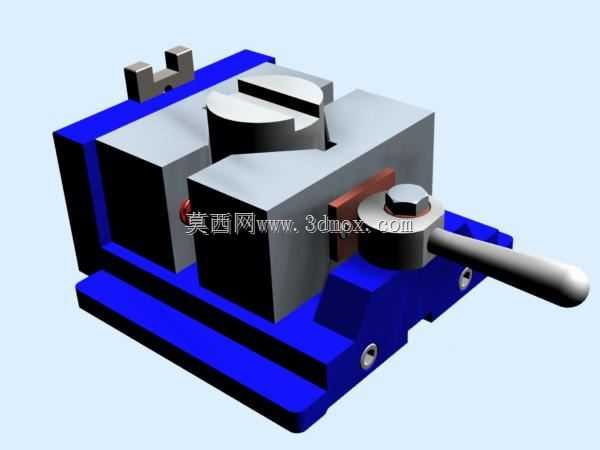

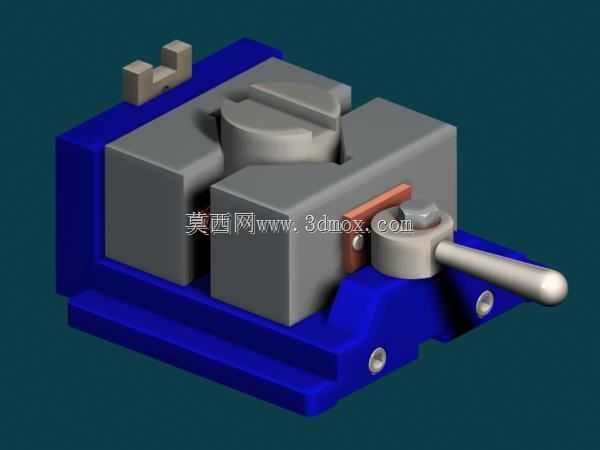

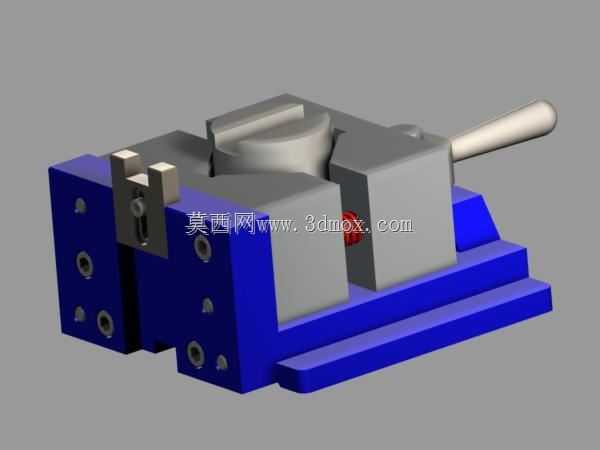

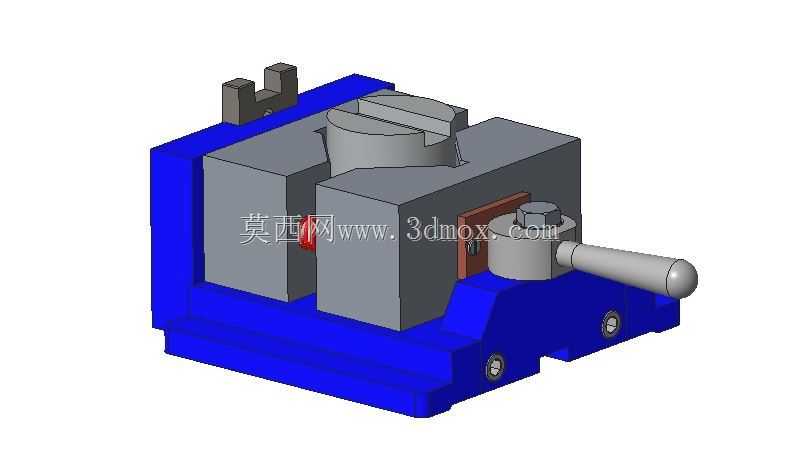

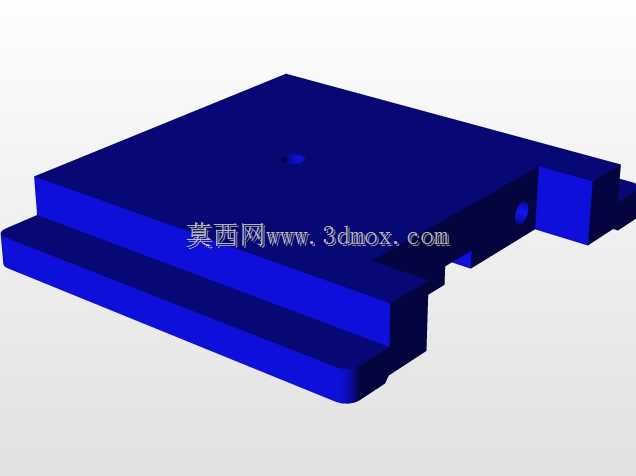

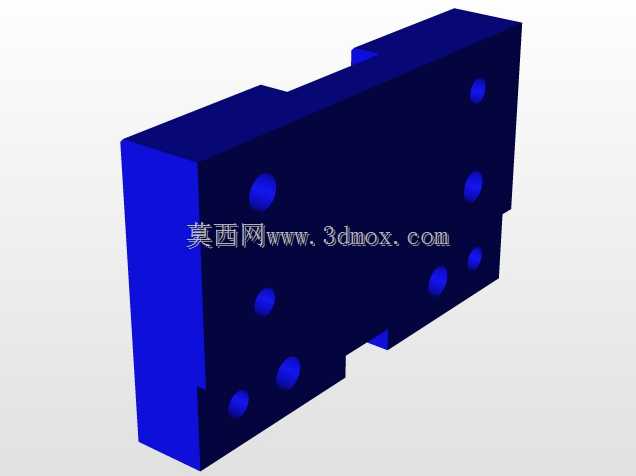

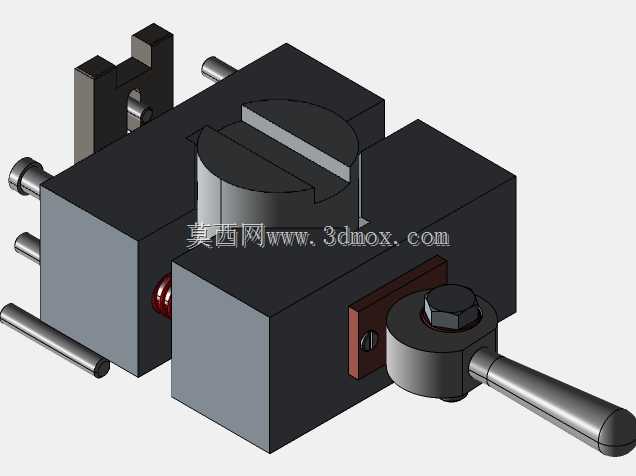

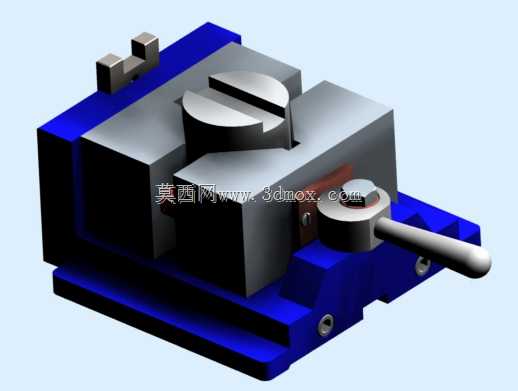

这款手动夹紧工装主要应用于机械加工、零部件装配、工件检测等生产场景，在小型零件的铣削、钻孔、打磨工序，或是小批量定制化零件的装配定位环节中，能够为待加工工件提供稳定的夹持与精准的定位，避免加工过程中工件出现位移、振动导致的加工精度偏差，也能降低操作人员手持工件作业的安全风险，适配多品种小批量的柔性生产需求，无需复杂的动力管线布置，可灵活布置在工作台面、普通机床工位上使用。从实际用途来看，该夹具通过侧置的手动操作手柄驱动内部夹紧机构动作，可实现对异形块状、轴类待加工件的快速对中夹紧，松开操作同样便捷，单次装夹操作耗时短，能够有效提升单件工件的装夹效率，减少工序辅助时间占比。在功能特性上，夹具主体采用分体式基座设计，蓝色基座部分设置有多组安装孔位，可通过螺栓直接固定在机床工作台或者专用工装台面上，安装边界规整，基座底部带有定位凸台结构，能够与工作台的T型槽配合实现快速初定位，降低安装调校的工作量；夹紧模块采用对称式布局，夹紧块的工作面可根据待加工工件的外形更换适配的镶块，既可以夹持规则的方形工件，也能通过更换仿形镶块夹持带圆弧面、异形轮廓的工件，适配性较强；手柄操作力经过杠杆结构优化，操作人员仅需施加较小的扳动力即可实现足够的夹紧力，避免长时间操作带来的劳动疲劳。设计思路上，这款夹具优先考虑了手动操作场景下的实用性与可靠性，整体结构没有采用复杂的气动、液压元件，完全依靠机械结构实现力的放大与自锁，日常维护仅需定期在运动铰接位置加注润滑脂即可，故障率极低，适合生产现场的复杂使用环境；夹紧行程预留了足够的调节空间，可兼容一定尺寸范围内的工件夹持需求，无需频繁调整夹具整体位置；外露的运动部件做了圆角处理，避免操作过程中划伤操作人员，夹紧块与工件接触的位置做了防滑纹理处理，提升夹持稳定性的同时也能减少工件表面的夹伤痕迹。外形尺寸上，夹具整体呈长方体布局，长度方向适配常规小型机床的工作台安装空间，宽度方向不会占用过多的工位面积，高度方向预留了足够的刀具操作空间，不会在加工过程中与刀具、机床主轴发生干涉，安装孔位的间距符合通用工装的安装标准，可直接替换工位上原有同规格的老旧夹具，无需重新在工作台面打孔安装。
