可转位多齿螺纹铣刀头结构设计

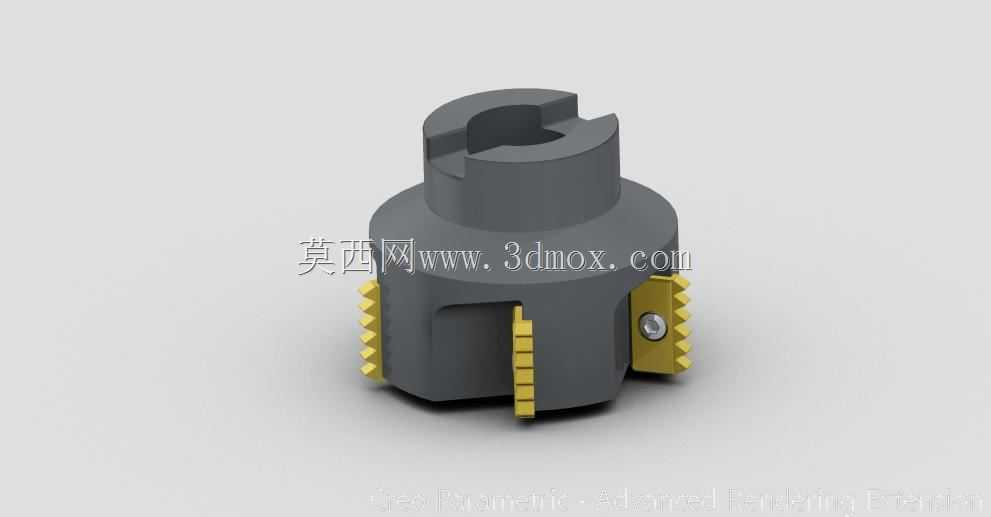

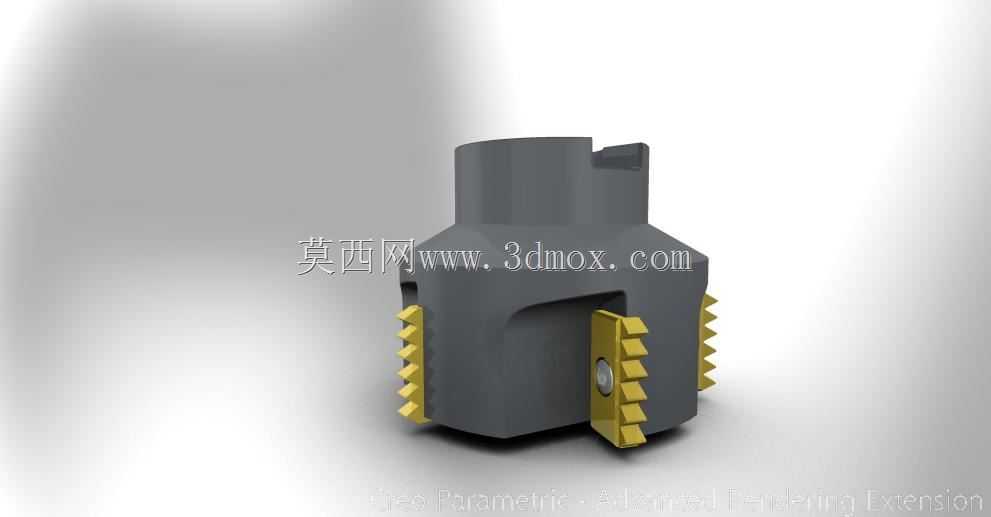

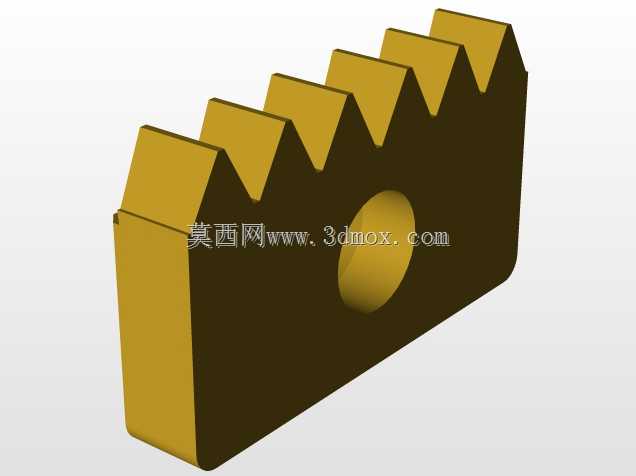

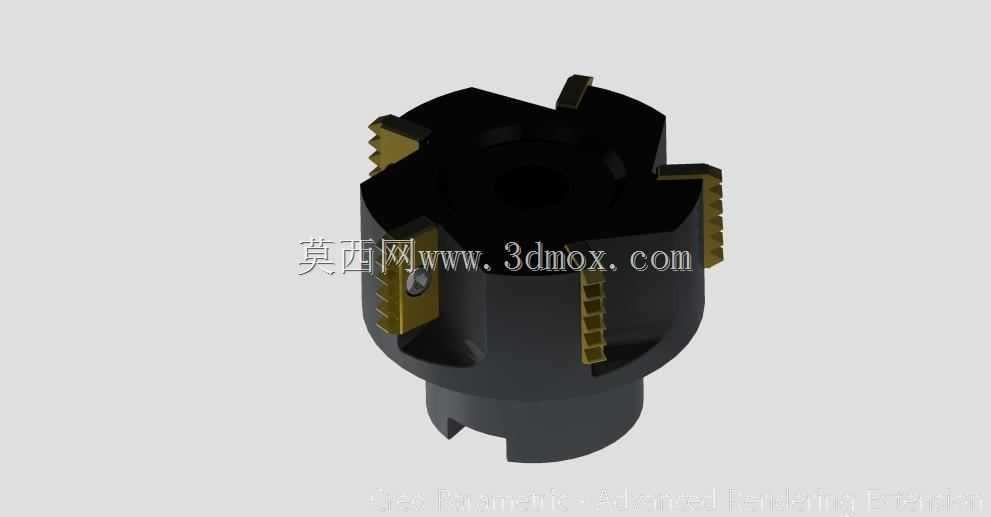

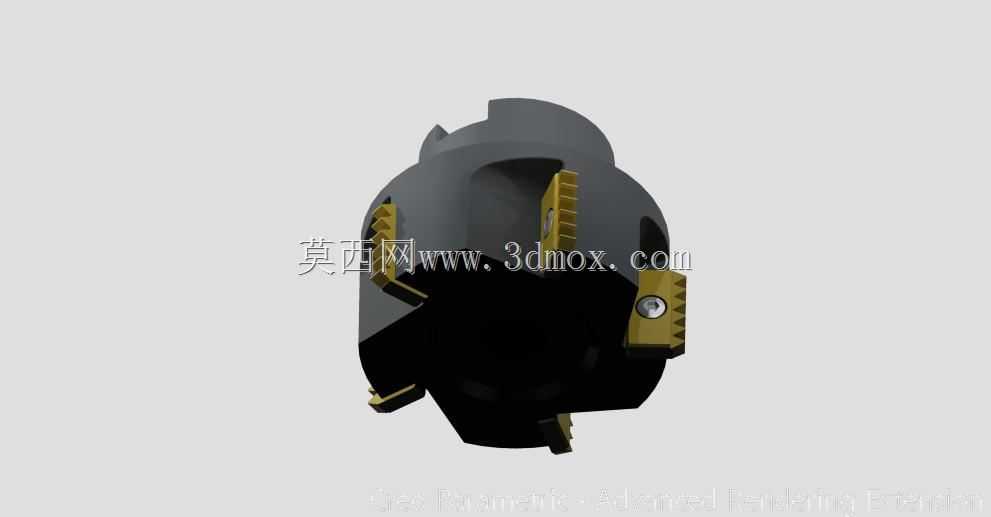

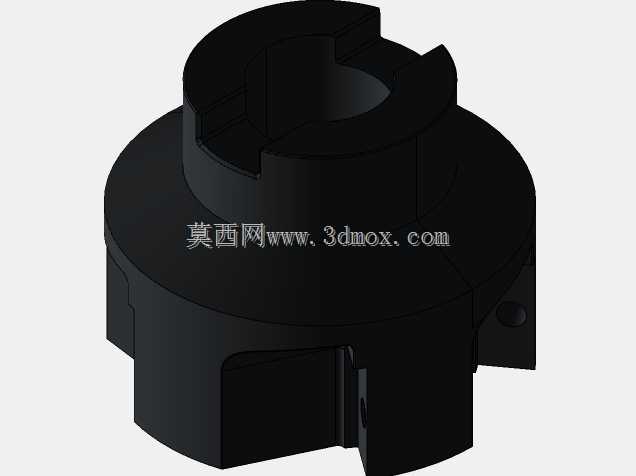

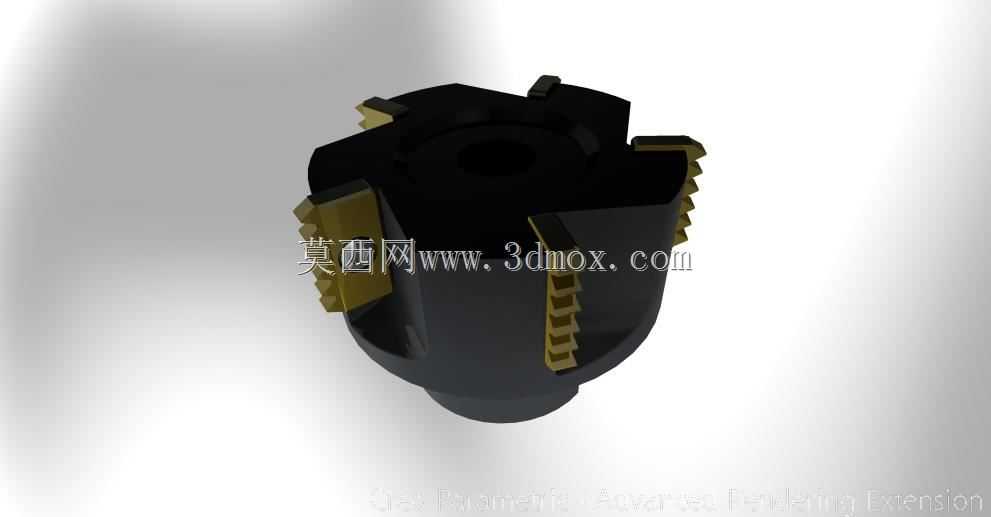

这款可转位多齿螺纹铣刀头，是面向现代数控加工场景开发的高效螺纹加工切削部件，主要适配加工中心、数控铣床等金属切削设备，可完成各类碳钢、合金钢、有色金属及难加工材料的内、外螺纹铣削作业，在航空航天零部件加工、汽车动力总成制造、液压阀块生产、通用机械零件加工等场景中广泛应用，相比传统丝锥攻丝作业，该类铣刀头可实现大直径螺纹、断续工况螺纹、薄壁件螺纹的稳定加工，规避丝锥断裂导致工件报废的风险，同时单刀可适配同螺距不同直径的螺纹加工，大幅减少刀具库存占用。从功能特性来看，刀头主体采用高强度合金钢材质制作，经调质与表面硬化处理，具备足够的刚性与抗冲击性能，可承受铣削过程中的交变切削载荷；刀体周向均匀分布三个刀夹安装位，每个刀夹上固定有多齿成型硬质合金刀片，刀片切削刃采用螺距成型设计，单次走刀即可完成全牙型螺纹的铣削成型，多刀片同时参与切削的设计可大幅提升进给效率，相比单齿螺纹铣刀加工效率提升数倍；刀片采用螺钉压紧的可转位结构，当切削刃磨损后，可直接松开压紧螺钉更换刀片或转位使用新切削刃，无需对刀体进行整体更换，有效降低刀具使用成本。设计过程中，工程师重点考量了切削受力平衡与排屑性能，三个刀夹呈120度均匀分布，让切削过程中径向力相互抵消，减少刀体震颤对螺纹表面质量的影响，提升加工螺纹的形位精度与表面光洁度；刀夹与刀体之间设置有精准的定位槽，保证刀片安装后切削刃的位置度误差控制在微米级，确保螺纹牙型的一致性；刀体顶部设置有标准的传动卡槽，可与标准数控刀柄实现快速装夹定位，安装时仅需将卡槽与刀柄传动键对齐即可完成周向定位，配合刀柄的端面压紧结构即可实现可靠装夹，无需额外调整即可保证刀体的跳动精度。从安装边界来看，刀体整体为回转式结构，最大外径适配常规BT、HSK系列刀柄的装夹范围，刀体轴向长度预留有足够的刀柄配合段，可保证装夹后刀具悬伸长度满足常规螺纹加工深度需求，同时不会因为悬伸过长导致刚性不足；刀片突出刀体的尺寸经过精准计算，既保证足够的切削容屑空间，让切屑可顺利从刀齿间隙排出，避免切屑堵塞刮伤已加工螺纹表面，又不会因为刀片伸出过长导致切削刚性下降，在加工深孔螺纹时，刀体的径向尺寸小于螺纹底孔直径，可顺利伸入底孔内部完成切削作业，不会与孔壁发生干涉。
