龙门式手动液压压力机结构设计

这款龙门式液压压力机是面向机加工、汽修、五金加工场景设计的通用施压设备，在实际生产中可覆盖多类作业需求：汽修场景下可完成汽车轴承、衬套、胶套的压装与拆卸，配合专用工装还能完成钢板弹簧的校直、变形钣金件的校正作业；五金加工场景中可完成小型五金零件的压合、铆接、型材校直，也可用于小批量零件的冲压成型、粉末压坯作业；设备维修场景中可完成过盈配合零件的拆装，大幅降低维修作业的人力消耗，替代传统锤击作业带来的零件损伤风险。

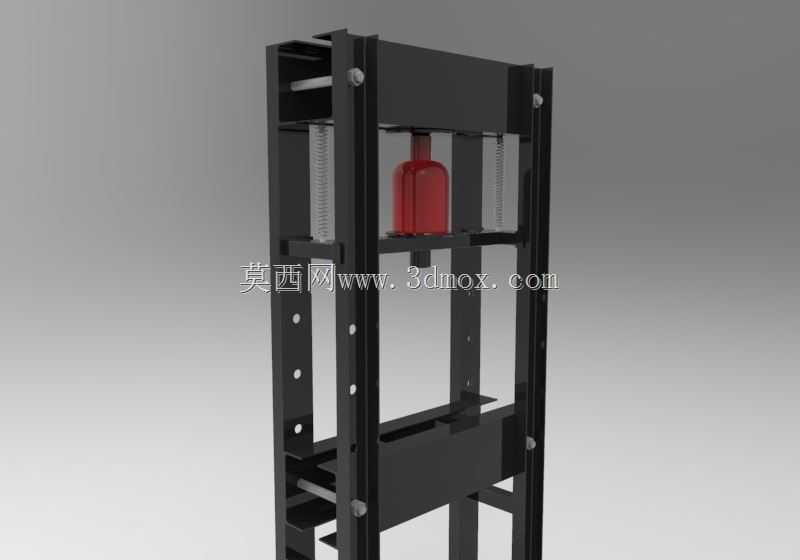

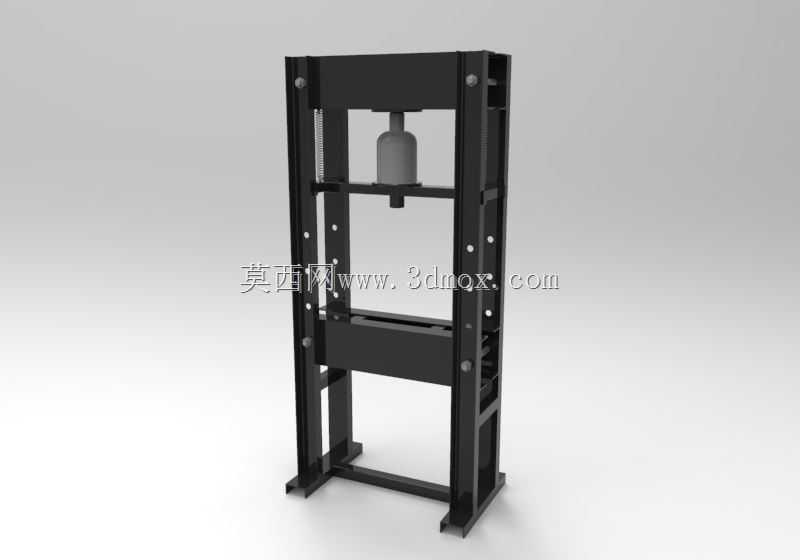

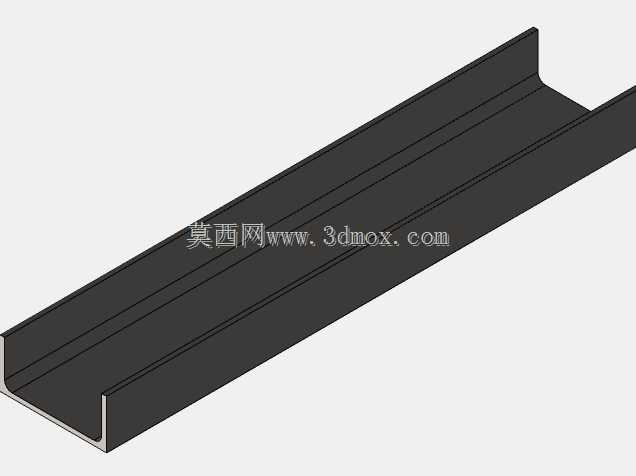

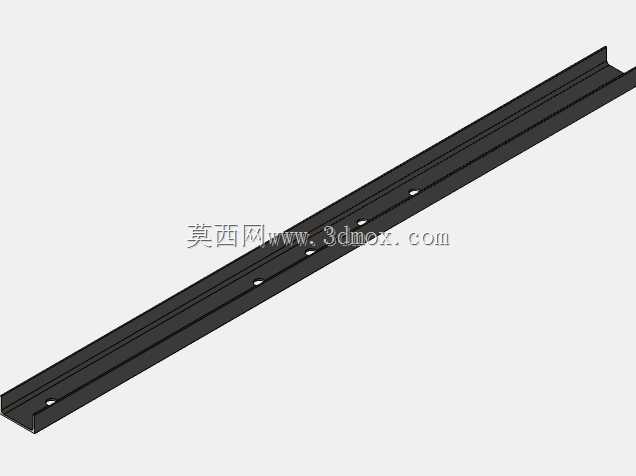

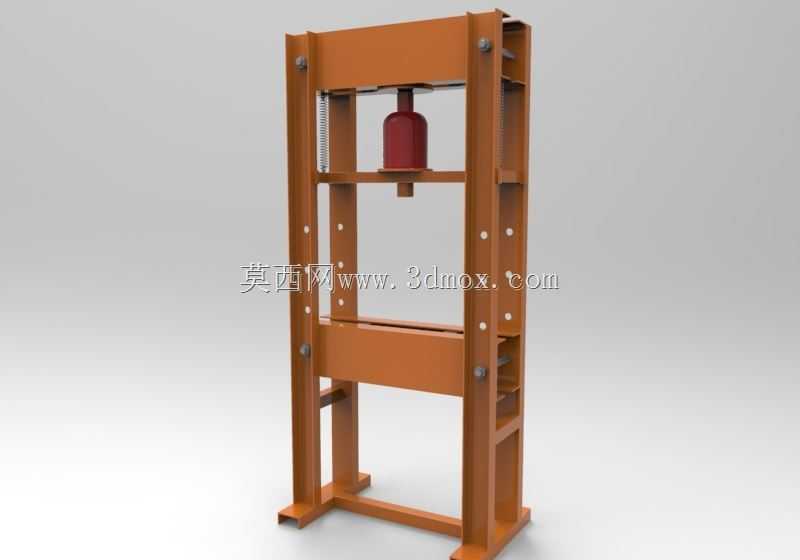

设备采用经典龙门框架结构，双侧立式槽钢作为主支撑立柱，上下端通过横梁焊接形成封闭受力框架，整体结构刚性充足，可承受施压过程中的对称载荷，避免单侧受力带来的框架变形风险。施压核心采用集成式液压油缸，垂直安装在上横梁中部，油缸活塞杆端配备可快换的压头接口，可根据作业需求更换平压头、V型压头、专用铆接压头等不同工装，适配不同形状工件的施压需求。设备中部配备可上下调节的活动工作台，工作台通过立柱上的多组定位销孔实现高度档位调节，可根据工件的实际高度快速调整作业空间，无需额外垫高工件即可适配不同尺寸的加工对象，工作台表面预留T型槽位，可快速固定配套工装夹具，避免施压过程中工件移位。

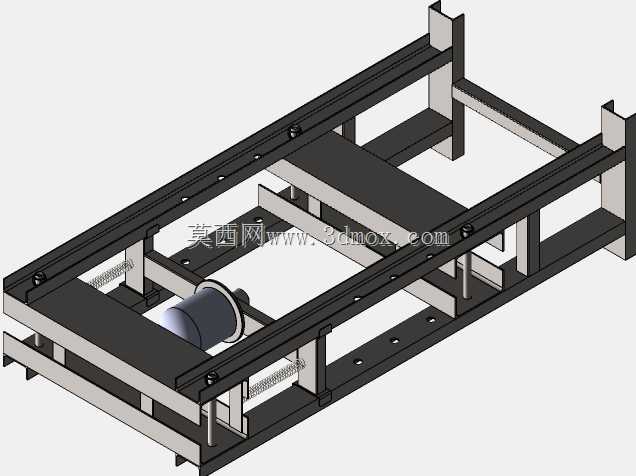

设计过程中重点考量了框架的受力均匀性，双侧立柱的安装孔位采用对称排布设计，所有连接螺栓均采用高强度紧固件，保障框架连接的可靠性；油缸安装位设置加强筋结构，分散油缸施压时对上横梁的集中载荷，避免长期使用出现横梁变形；底座采用加宽式支撑脚设计，增大设备与地面的接触面积，无需额外打地脚螺栓即可保障设备放置的稳定性，适配车间内灵活移动布置的需求。设备整体安装边界紧凑，宽度方向不超过1米，高度方向适配常规车间层高，底部预留叉车孔位，可通过叉车快速转移作业位置，无需固定安装即可投入使用，适配小型加工车间、汽修门店的灵活作业需求。设备两侧配备导向复位弹簧，在油缸泄压后可带动压头自动复位，提升连续作业的操作效率，框架侧面预留的安装孔位可后续加装压力数显表、安全防护网等扩展配件，满足不同场景的升级需求。
