手动台式金属管材弯管成型工装结构

这款手动弯管工装主要面向小型五金加工、现场管线布设、维修作业等场景设计，可在无动力供电的作业环境下完成小规格金属管材的定角度弯折作业，适配制冷管路、小型液压油路、家具金属框架、户外护栏等场景的小批量管材弯制需求，无需复杂的设备调试与外接动力，单人即可完成操作，尤其适合零散维修、定制化小批量加工的作业场景，能够有效降低小型管材弯折的设备投入成本，减少外协加工的等待周期。

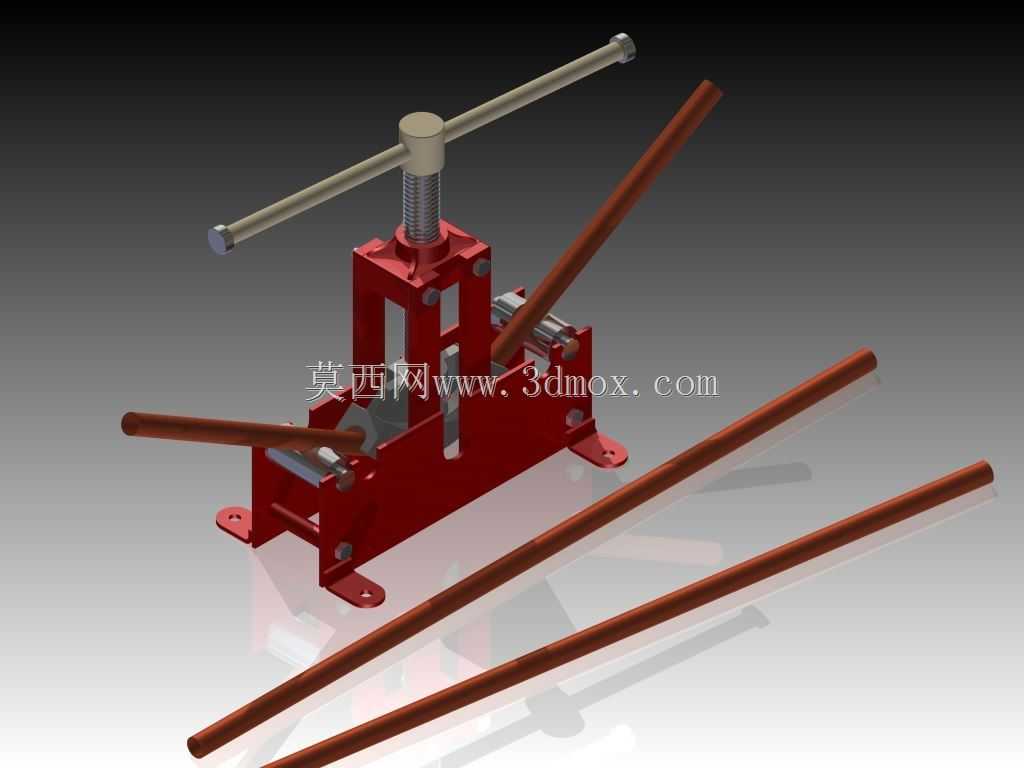

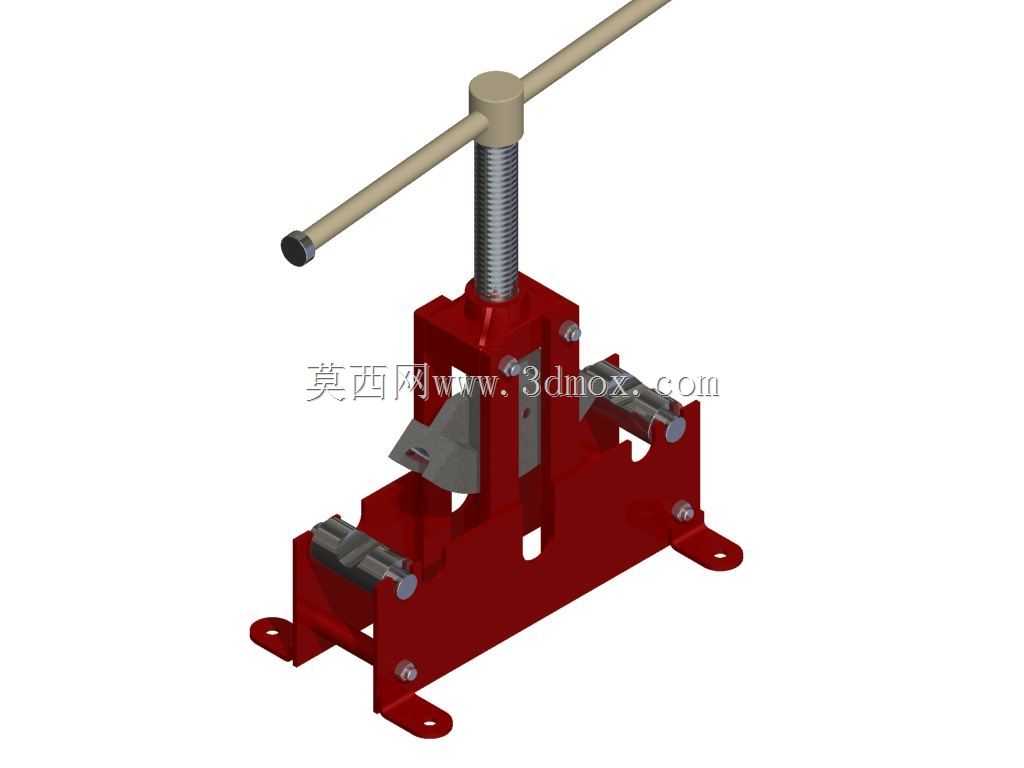

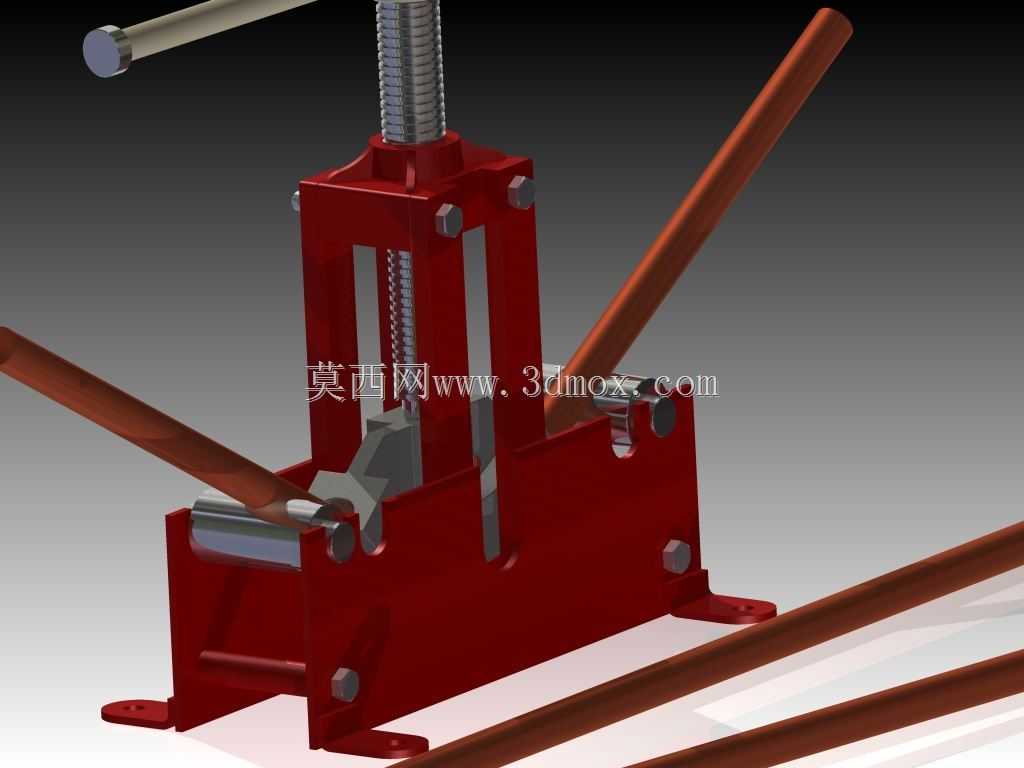

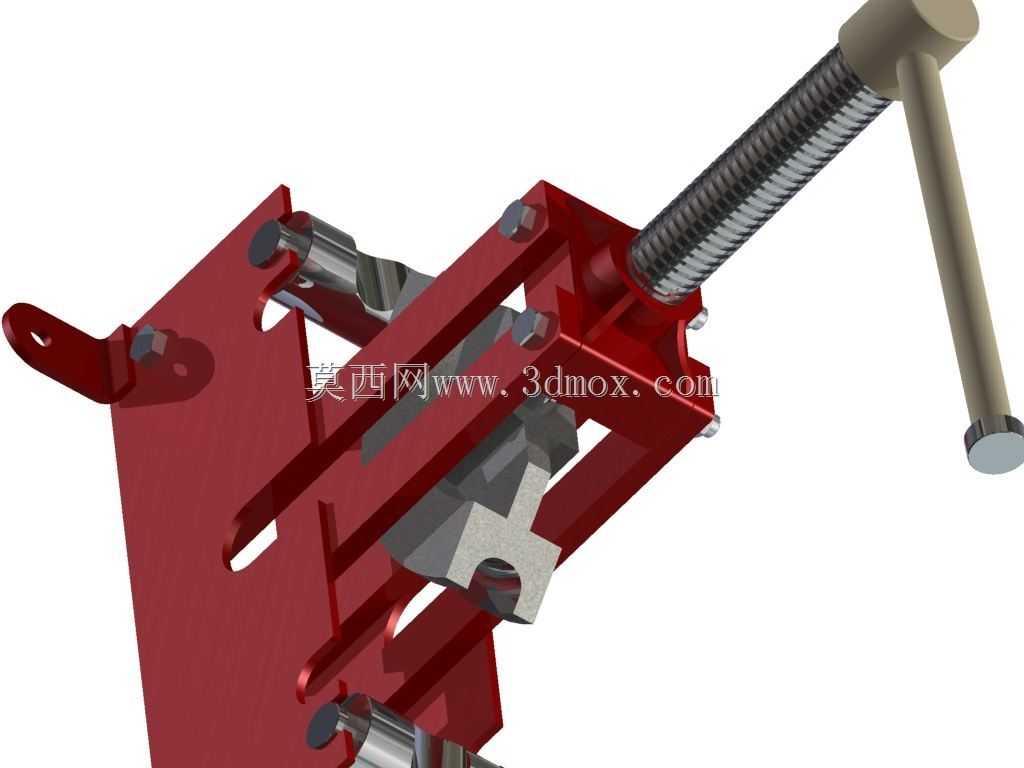

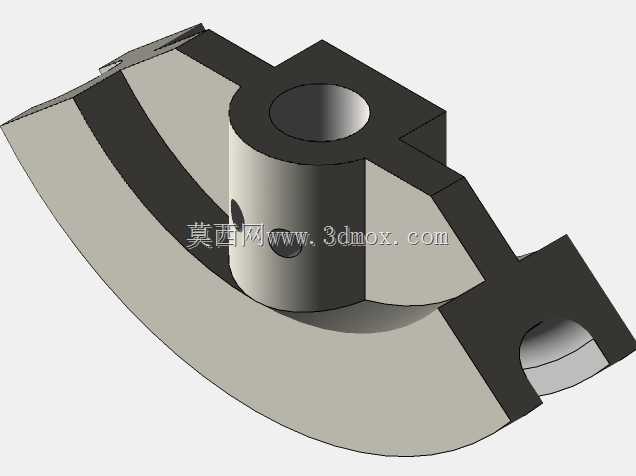

从实际用途来看，该工装通过螺旋进给的机械增力结构，将手柄转动的扭矩转化为压头的直线进给压力，配合配套的成型模具槽，可将圆管、小规格方管沿着模具轮廓弯折成预设角度，避免管材弯折过程中出现管壁瘪陷、弯折处开裂、角度偏移等常见问题，弯折过程中进给压力平稳可控，操作人员可根据管材材质、壁厚灵活控制进给量，适配不同硬度的金属管材加工需求。

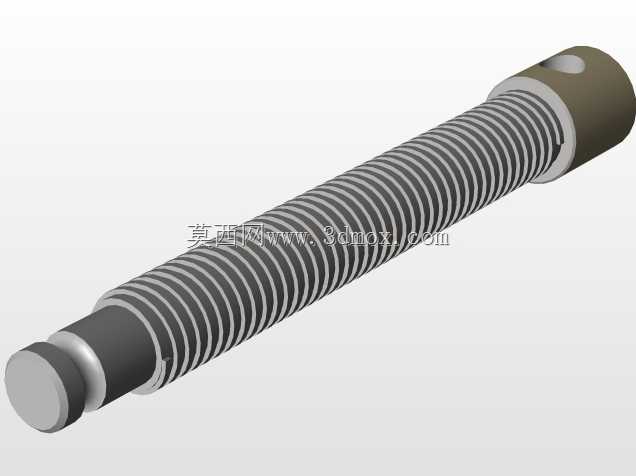

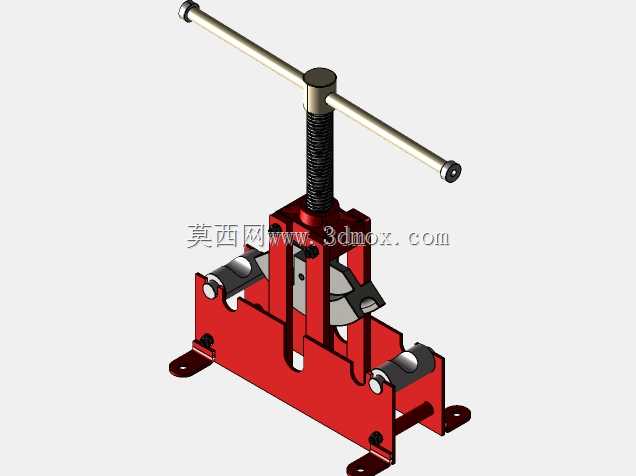

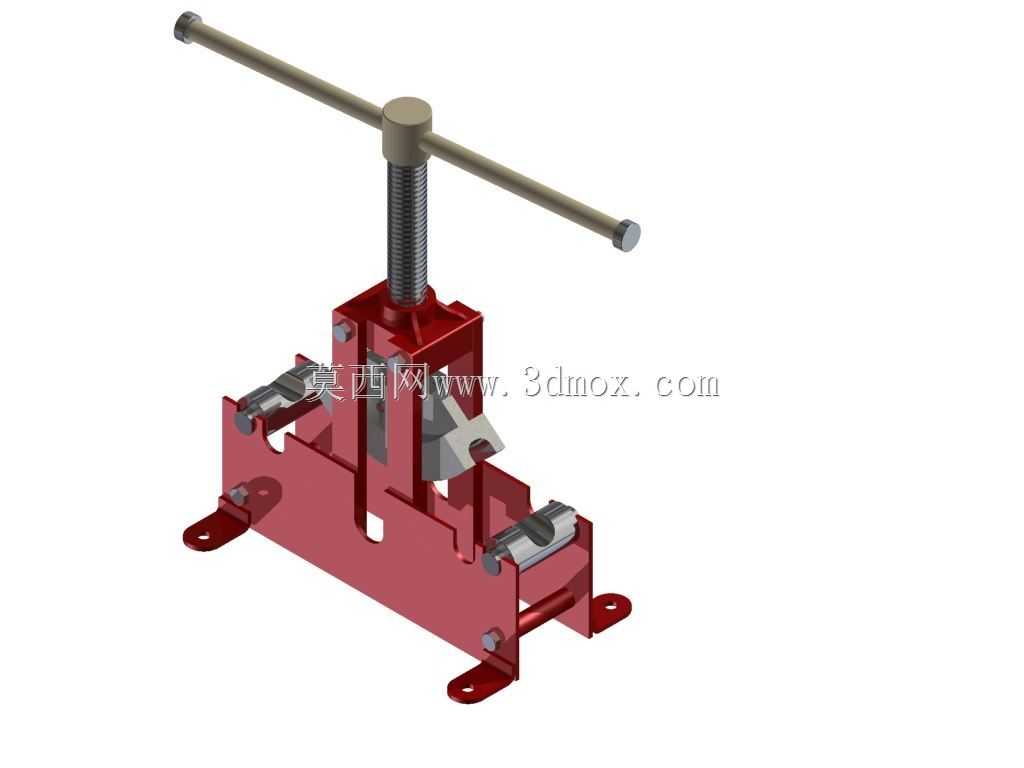

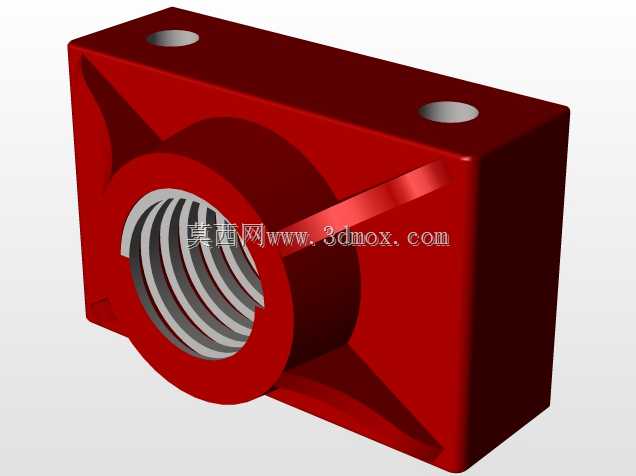

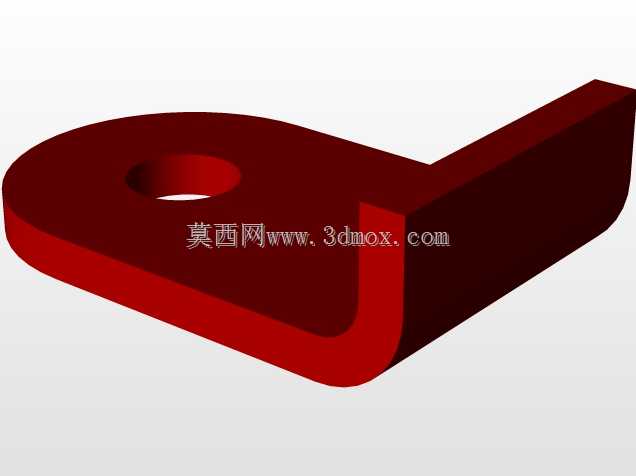

在功能特性上，该工装采用一体式安装底板设计，底板预留了多个安装固定孔位，可通过螺栓快速固定在工作台、型钢支架等作业平面上，作业过程中不会出现工装移位、晃动的问题；进给螺杆采用梯形螺纹设计，具备良好的自锁性能，进给过程中不会出现压力回退的情况，压头与成型模采用分体式装配结构，可根据待加工管材的外径、弯折半径更换对应的模具配件，拓展工装的加工适配范围；侧边的导向限位结构可对管材伸入位置进行定位，保证同批次管材弯折位置的一致性，减少重复定位的误差。

设计思路上，该工装优先考虑手动作业的操作便捷性与结构可靠性，整体采用框架式受力结构，主要承力部件均布置在受力路径上，减少不必要的结构冗余，在保证结构强度的前提下控制整体重量，便于工装的搬运与转移；操作手柄采用加长力臂设计，降低操作人员的施力强度，长时间作业也不易产生疲劳；所有活动连接部位均预留了润滑间隙，日常维护仅需定期加注润滑脂即可保证操作顺畅，无需复杂的保养流程。

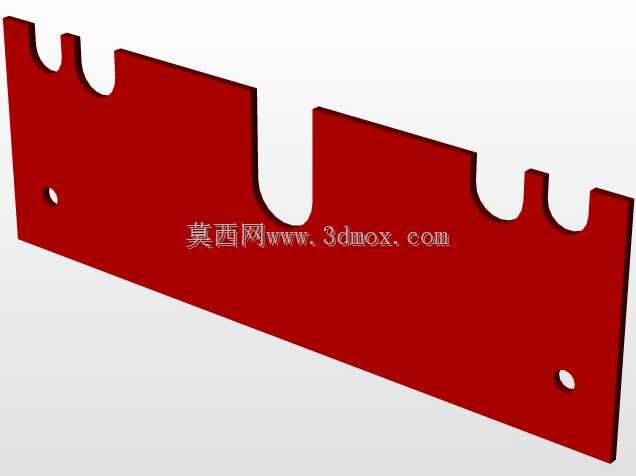

从安装边界与尺寸适配来看，该工装整体结构紧凑，安装底板的固定孔位间距适配常规钳工工作台的T型槽间距，无需对现有工作台进行额外改造即可完成安装；工装的作业开口尺寸适配外径6-22mm范围内的常规金属管材，弯折作业时管材的伸出长度可根据弯折角度灵活调整，最大可完成180度范围内的定角度弯折，作业过程中工装的侧向受力均通过底板传递至安装平面，不会出现结构变形的问题，整体结构的强度可满足日常小批量管材加工的受力需求，弯折成型后的管材内壁光滑无明显褶皱，弯折处的圆度保持良好，可直接用于后续的装配作业。
