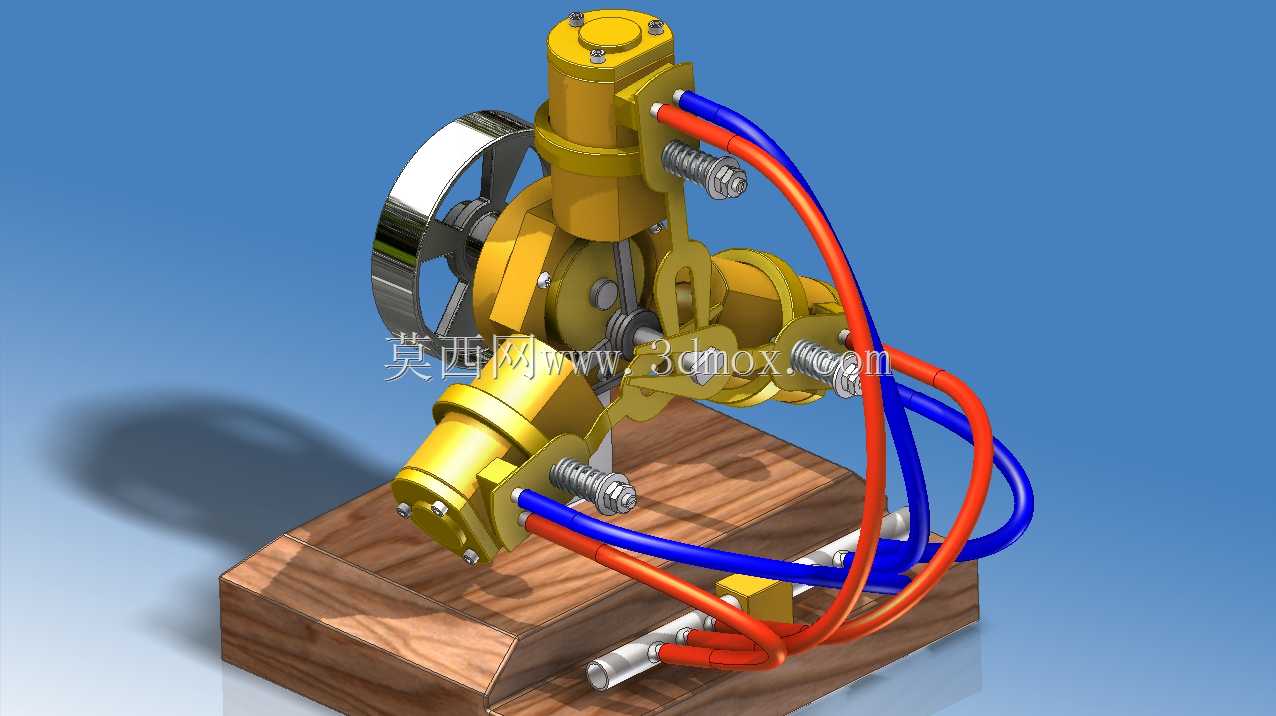

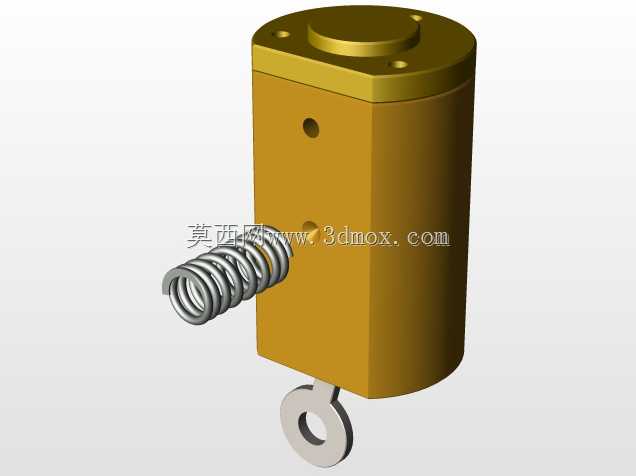

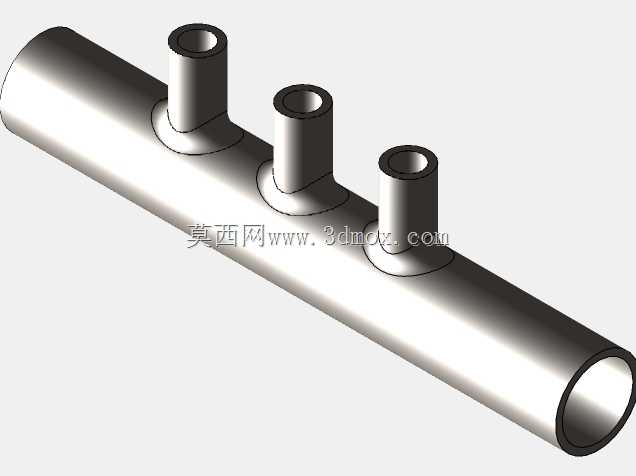

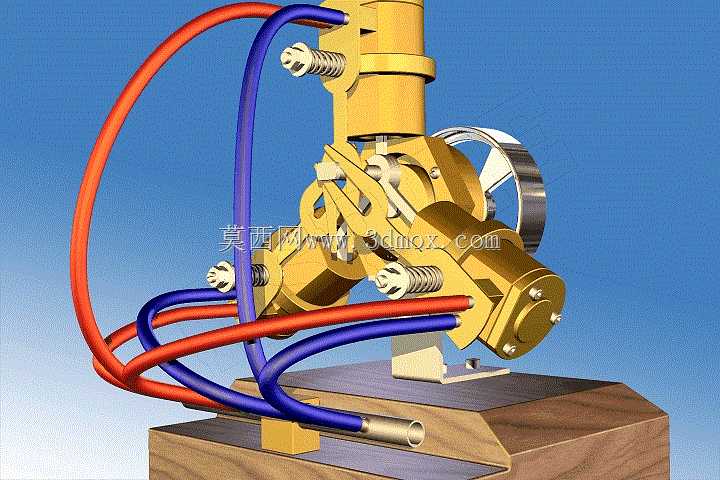

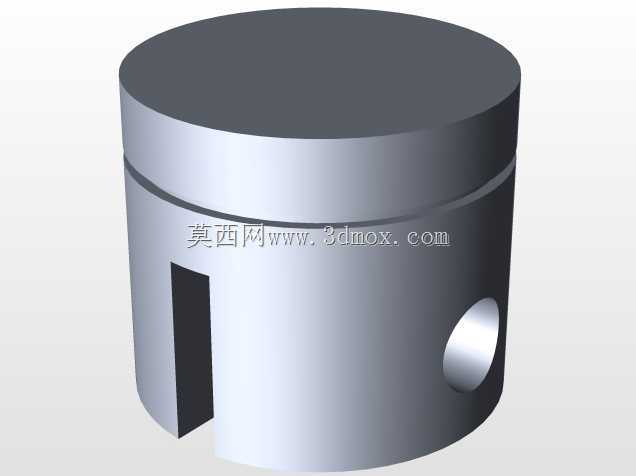

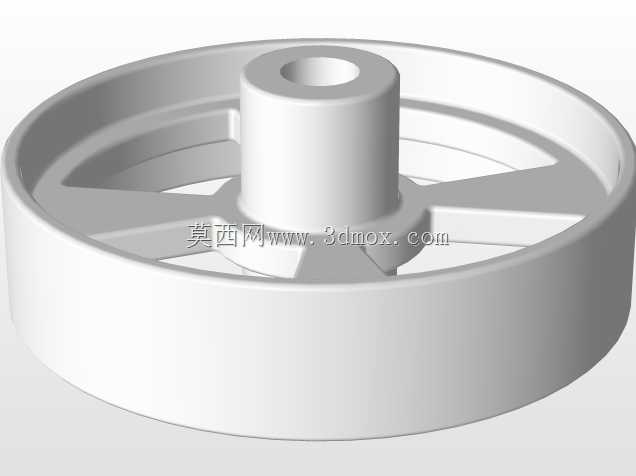

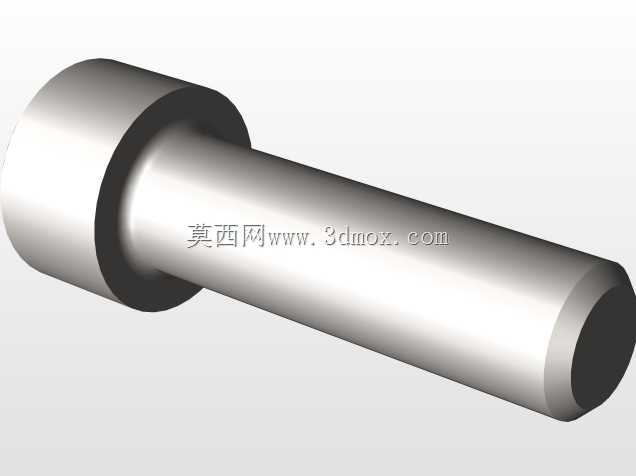

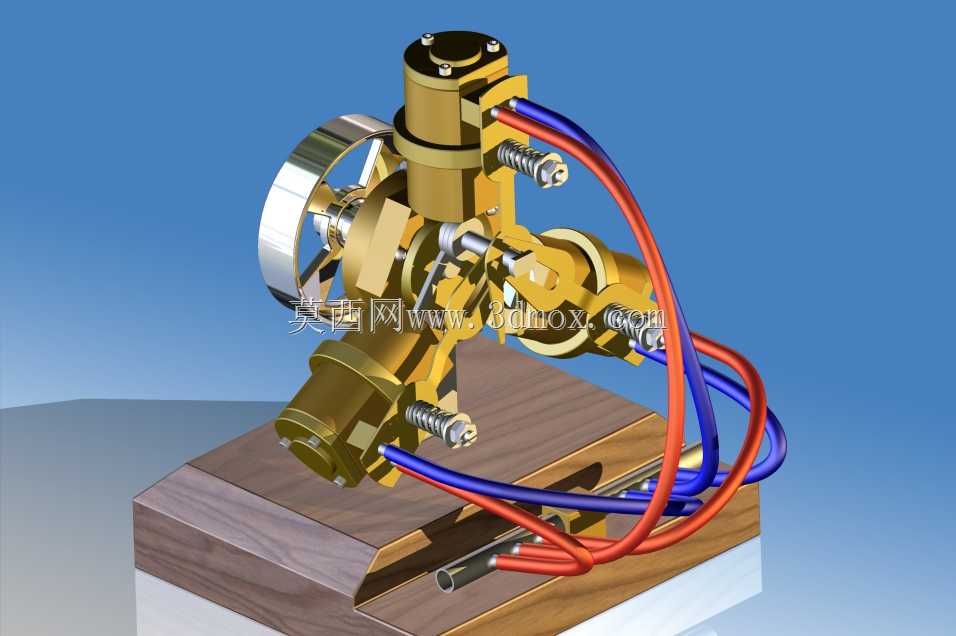

该动力装置为三缸径向排布的蒸汽动力设备,核心应用场景覆盖小型蒸汽动力演示、复古动力装置复刻、教学实训动力演示以及小型特种装备动力供给领域,可作为热能动力转换教学的具象演示载体,也能适配小型蒸汽驱动模型、复古动力展品的动力核心需求。设备整体采用径向三缸错位排布结构,三个气缸沿中心曲轴的圆周方向均匀分布,这种排布方式能够让曲轴在整周转动过程中始终获得至少一个气缸的推力输出,大幅降低动力输出的脉动性,相比单缸蒸汽机运转平顺性提升明显,同时径向结构也让整体设备的轴向尺寸得到有效压缩,更适配安装空间紧凑的应用场景。设备的核心动力转换结构依托曲柄连杆机构实现,蒸汽进入气缸后推动活塞做往复直线运动,通过连杆将动力传递至中心曲轴,最终将往复运动转换为旋转运动对外输出扭矩,气缸端部设置的调节螺栓可用于调整配气机构的间隙,保障进排气时序的精准性,避免因间隙偏差导致的动力损耗或卡滞问题。设备的柔性管路部分采用红蓝双色区分不同介质通路,红色管路对应高压蒸汽输入通路,蓝色管路对应乏汽排出通路,管路沿设备外侧做圆弧走向排布,既避让了所有运动部件的运动行程,也通过合理的弯曲半径降低管路内部的介质流动阻力,管路端部采用硬管接头与设备本体连接,保障连接部位的密封性能,避免蒸汽泄漏导致的压力损失。设备底部设置木质安装基座,基座上预留了与设备本体匹配的定位安装槽,设备核心金属结构部分的安装边界可完全嵌入基座槽位,无需额外设计复杂的固定结构即可保障运转过程中的稳定性,基座的平面度设计也能让曲轴的转动轴线保持水平,避免因安装倾斜导致的偏磨问题。在结构设计过程中,所有运动部件的行程都做了充分的干涉校验,柔性管路的走向完全避开活塞、连杆、飞轮等部件的运动范围,即便在设备运转过程中管路随整机产生小幅振动,也不会与运动部件发生剐蹭磨损,同时管路的固定点位设置在设备本体的非运动结构上,保障管路连接的可靠性。飞轮部件设置在设备侧端,通过自身转动惯量储存动能,进一步平衡曲轴转动过程中的转速波动,让设备在低蒸汽压力输入的工况下也能维持稳定运转,适配不同压力等级的蒸汽供给条件。
- 全部评论(0)
- 模板大小: 21.69 MB
- 售价:5金币
- 下载次数: 421
- 系统要求: Rendering,Autodesk Inventor,Rendering,Autodesk Inventor,Autodesk Inv
- 软件分类: 发动机
