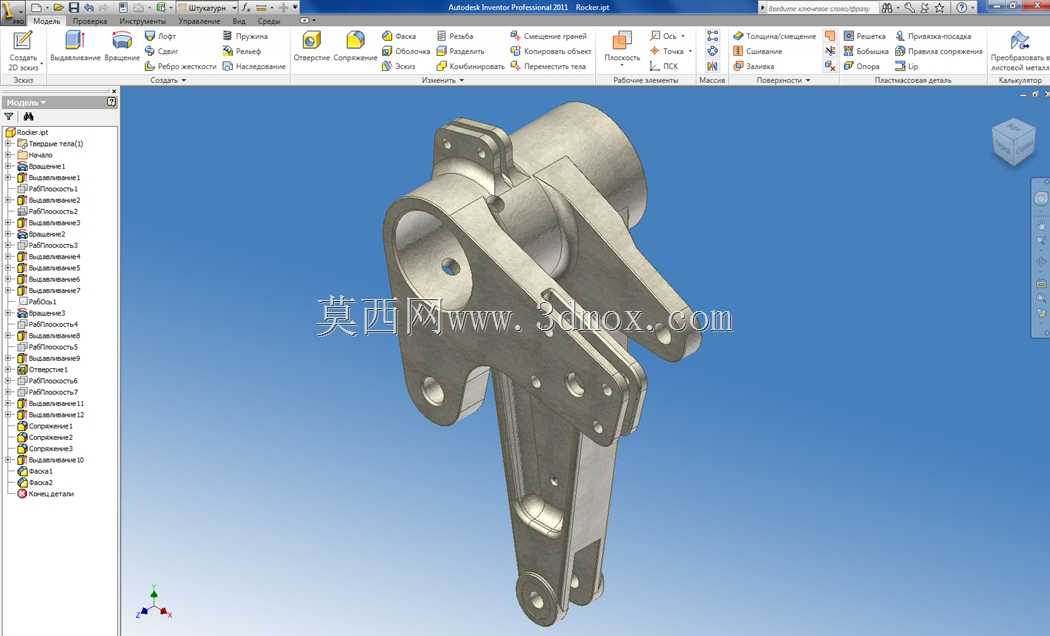

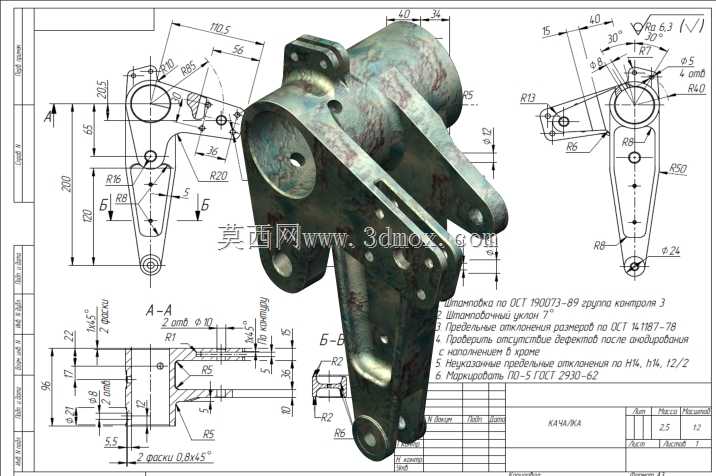

杠杆式传动摇臂结构设计

这款摇臂属于机械传动系统中的核心执行构件，广泛应用于各类需要往复摆动传动、行程放大或者力方向转换的工业设备场景中，常见于轻工机械、自动化输送设备、专用作业装置的连杆传动单元，也可适配于小型内燃机配气机构、机床进给摆杆机构、工程机械操纵联动结构等领域，承担着将旋转动力转化为往复摆动力，或是将直线驱动输入转化为指定角度摆动输出的核心作用，是连杆传动体系里实现运动轨迹转换的关键零件。

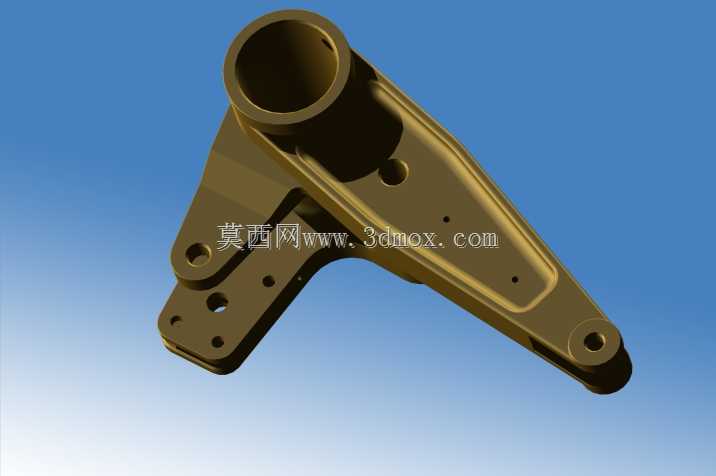

从功能特性来看，该摇臂采用一体化铸造成型后做精加工处理，整体结构为变截面长臂设计，长臂端设置铰接安装孔，用于连接传动推杆或者连杆端头，能够承接来自驱动端的直线或者旋转作用力；大端设置大直径轴孔，用于配套安装固定转轴，作为整个摇臂摆动的旋转基准，轴孔周边均匀分布多个螺纹安装孔，可用于安装轴套、限位挡板或者位置检测触发片，满足不同安装场景的固定需求。摇臂臂身设置多组减重孔与工艺槽，在保证整体结构强度、抗扭抗弯性能满足传动载荷要求的前提下，尽可能降低零件自身重量，减少摆动过程中的惯性冲击，提升传动响应速度与运行平稳性。臂身侧面的多个辅助安装孔，可用于安装复位弹簧、行程限位块或是位置感应挡片，拓展零件的适配场景。

从设计思路层面，这款摇臂的结构完全围绕传动受力路径做优化，力的传递路径从长臂端铰接孔沿臂身主加强筋方向延伸至大端转轴孔，主受力截面做加厚处理，非受力区域做挖槽减重，所有转角位置均设置圆弧过渡，避免应力集中导致的零件疲劳损坏，铰接孔与转轴孔的位置精度严格控制，保证摆动过程中无卡滞、无旷量，传动间隙控制在极小范围内，确保动力传递的精准度。

在安装边界方面，该摇臂的大端转轴孔为核心安装基准，安装时需配套对应直径的耐磨铜套或者滚动轴承，降低转动摩擦阻力，长臂端铰接孔需与传动连杆做间隙配合，保证铰接转动灵活，整体摆动角度可根据配套驱动件的行程做适配，安装时需预留足够的摆动空间，避免臂身与周边机架、其他传动构件发生运动干涉，臂身的安装孔位可根据实际使用需求选配紧固件，满足不同载荷等级的固定要求，整体结构适配性强，可在多类传动场景中直接选用或做小幅改型后使用。
