多关节仿生机械臂模块化结构组件

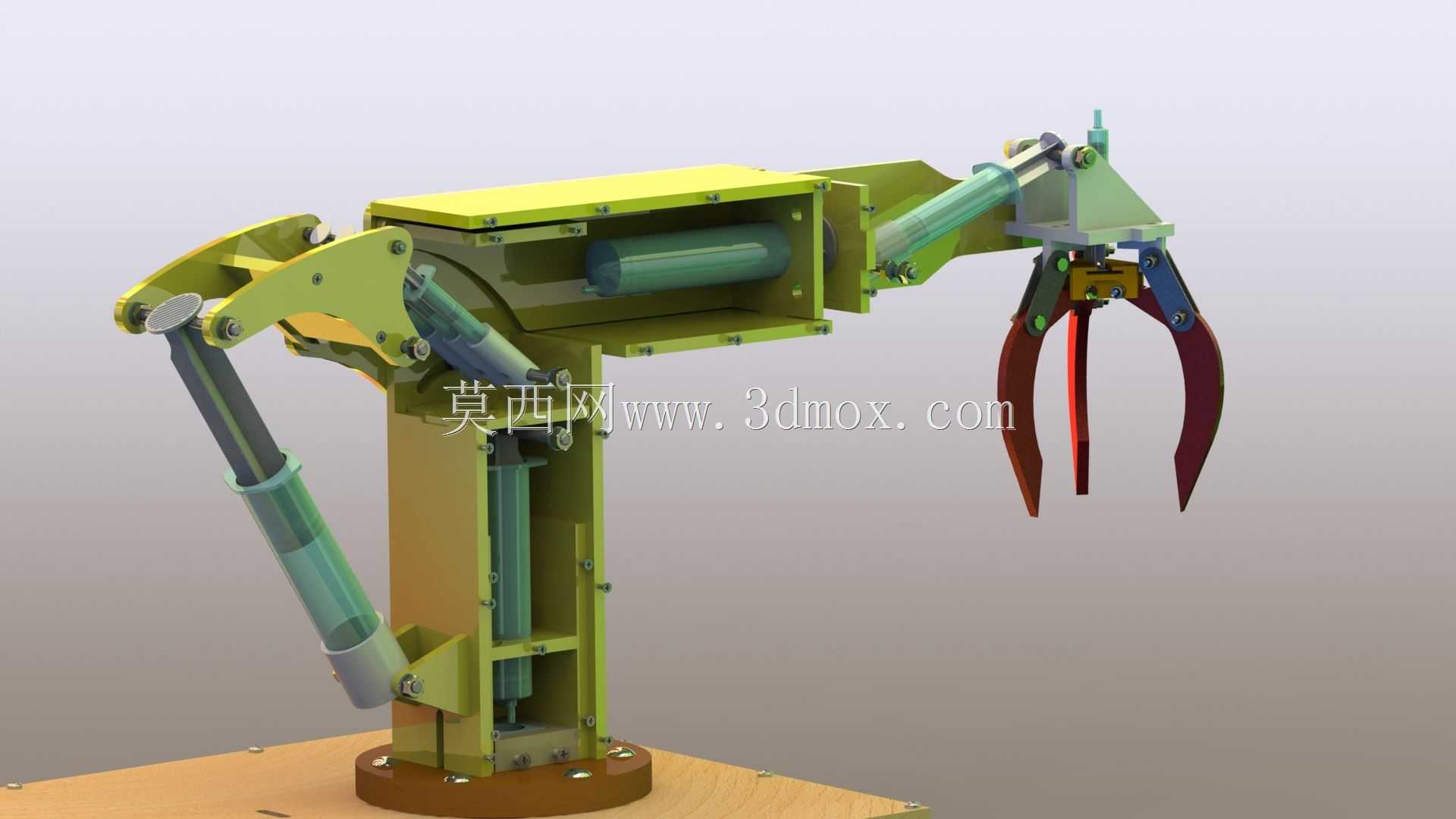

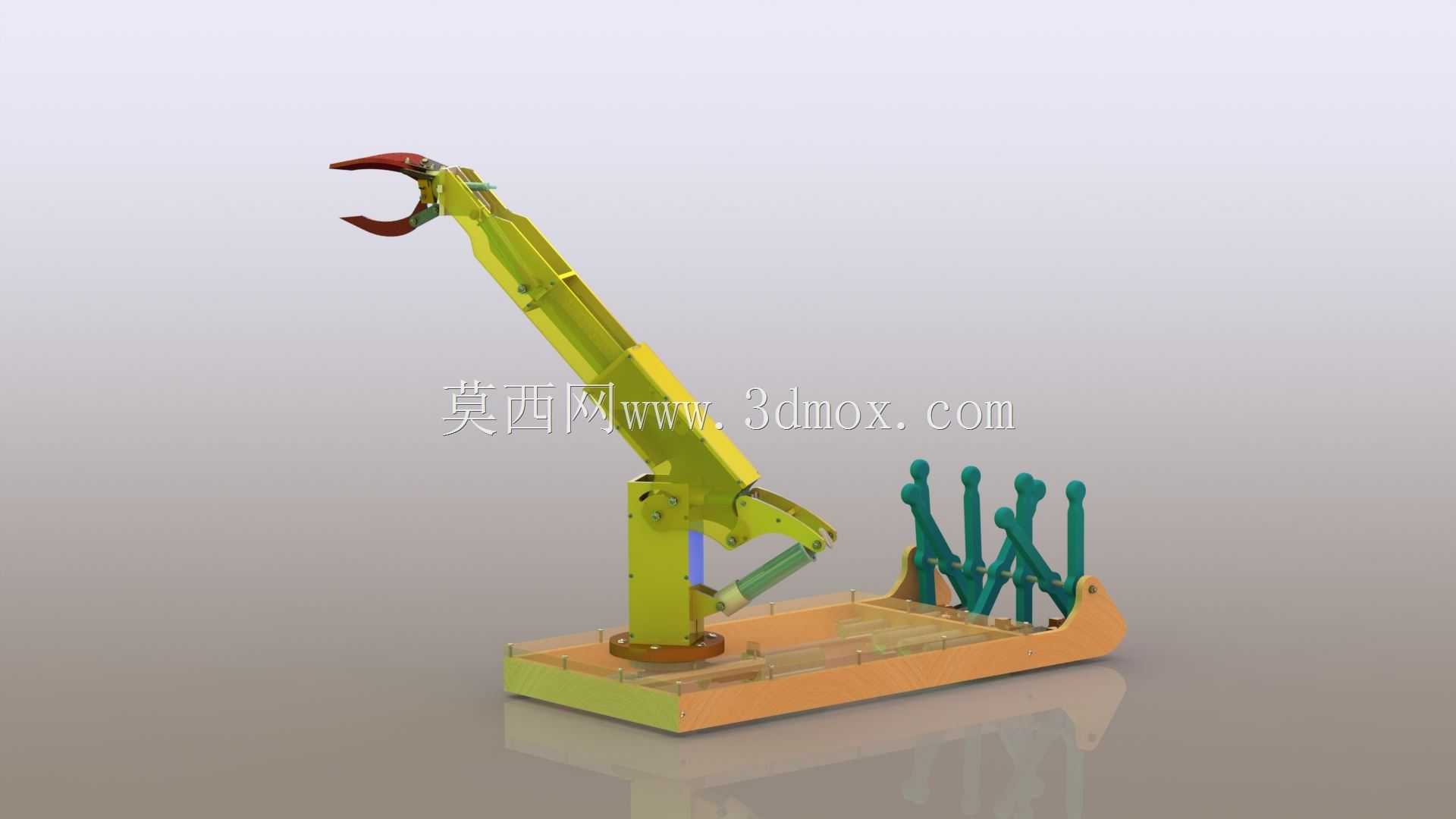

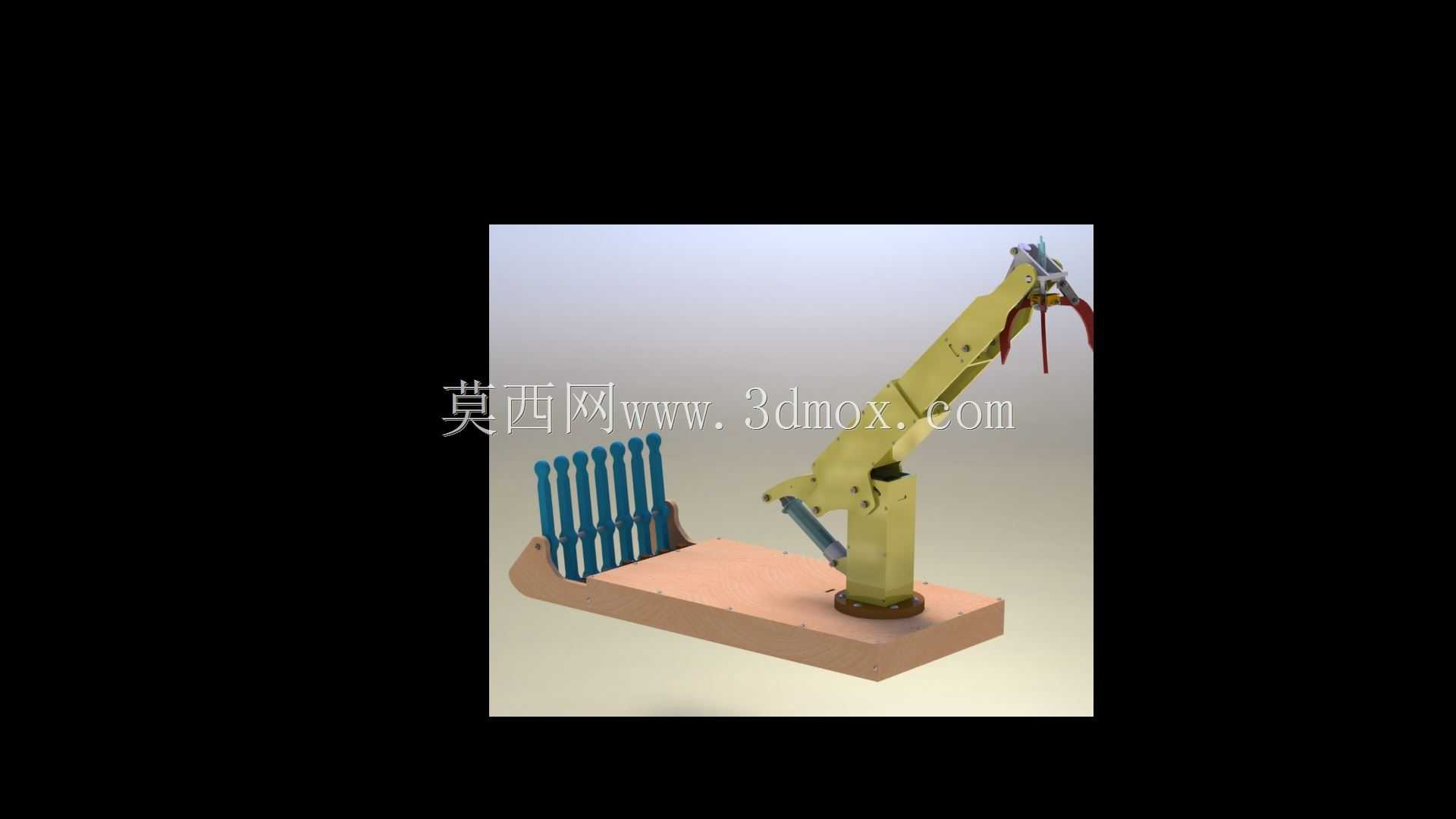

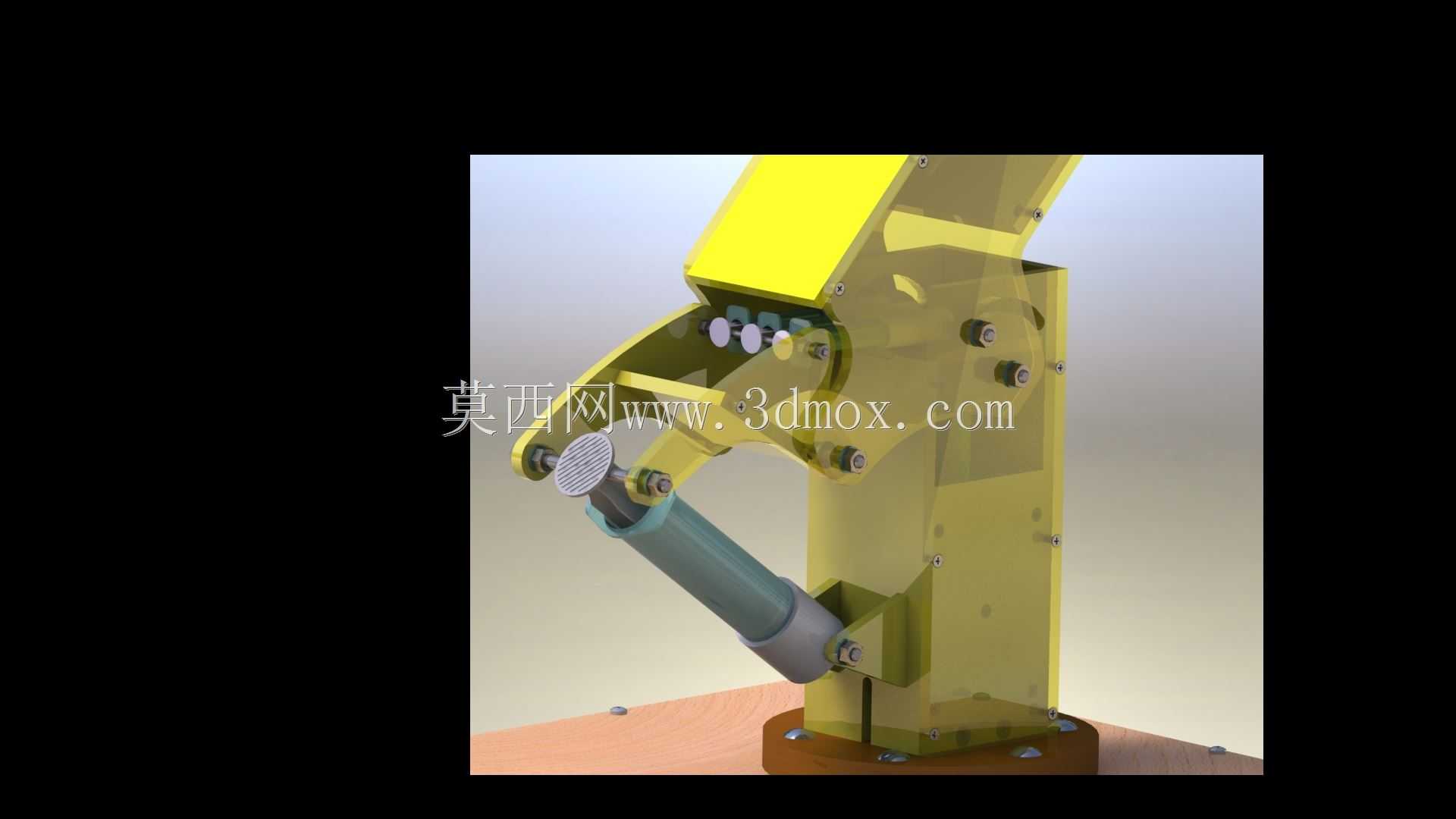

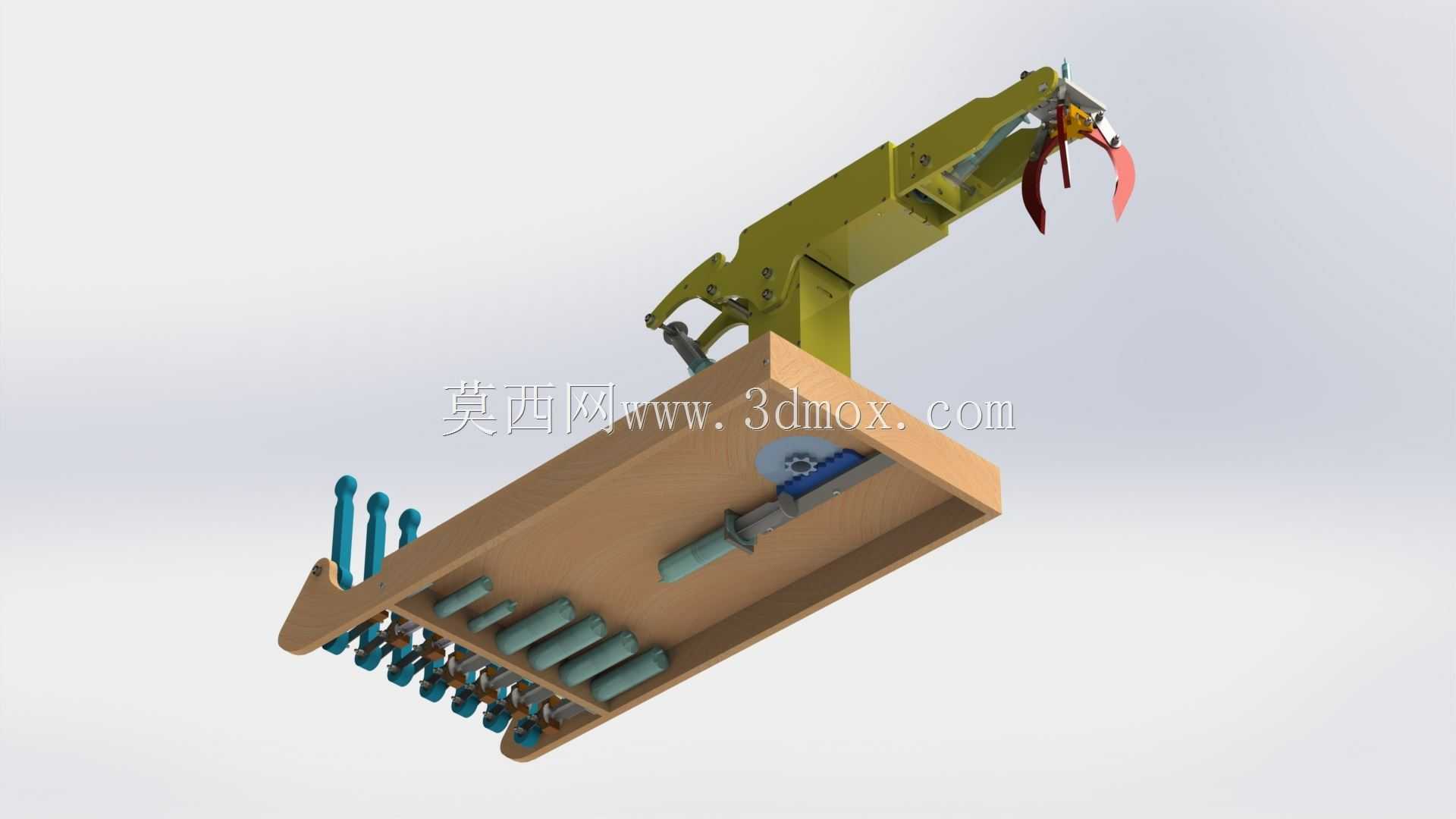

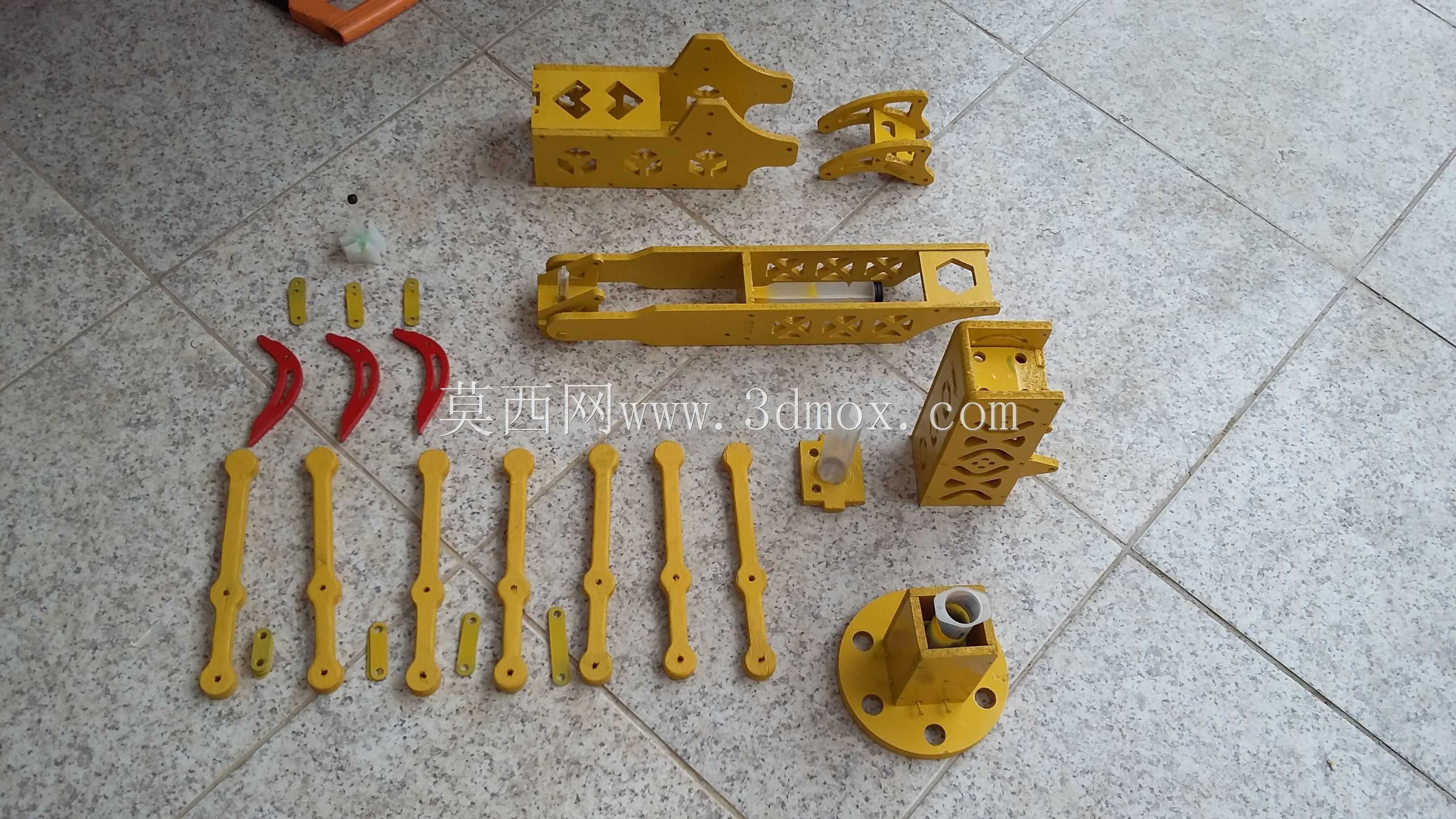

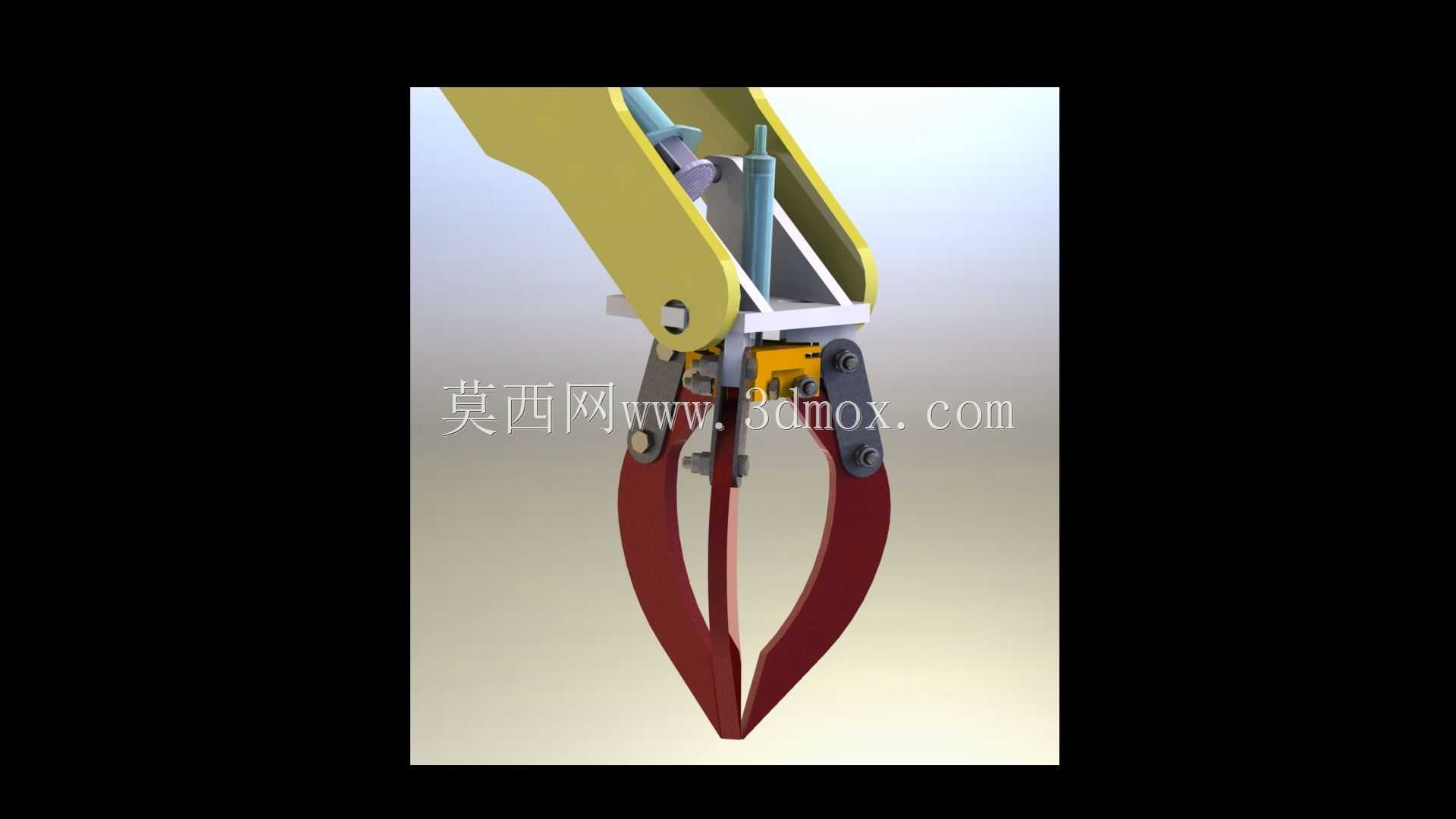

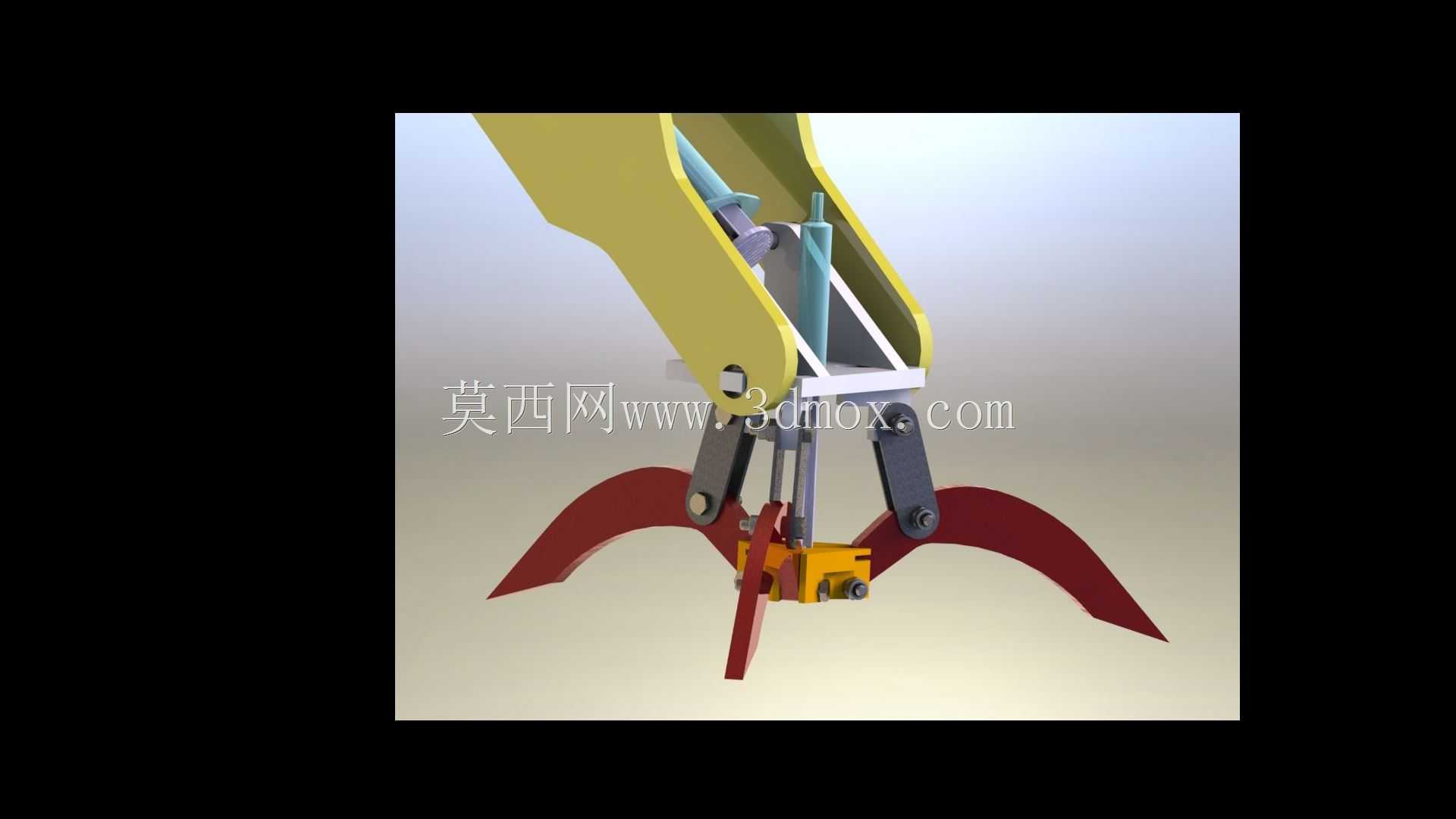

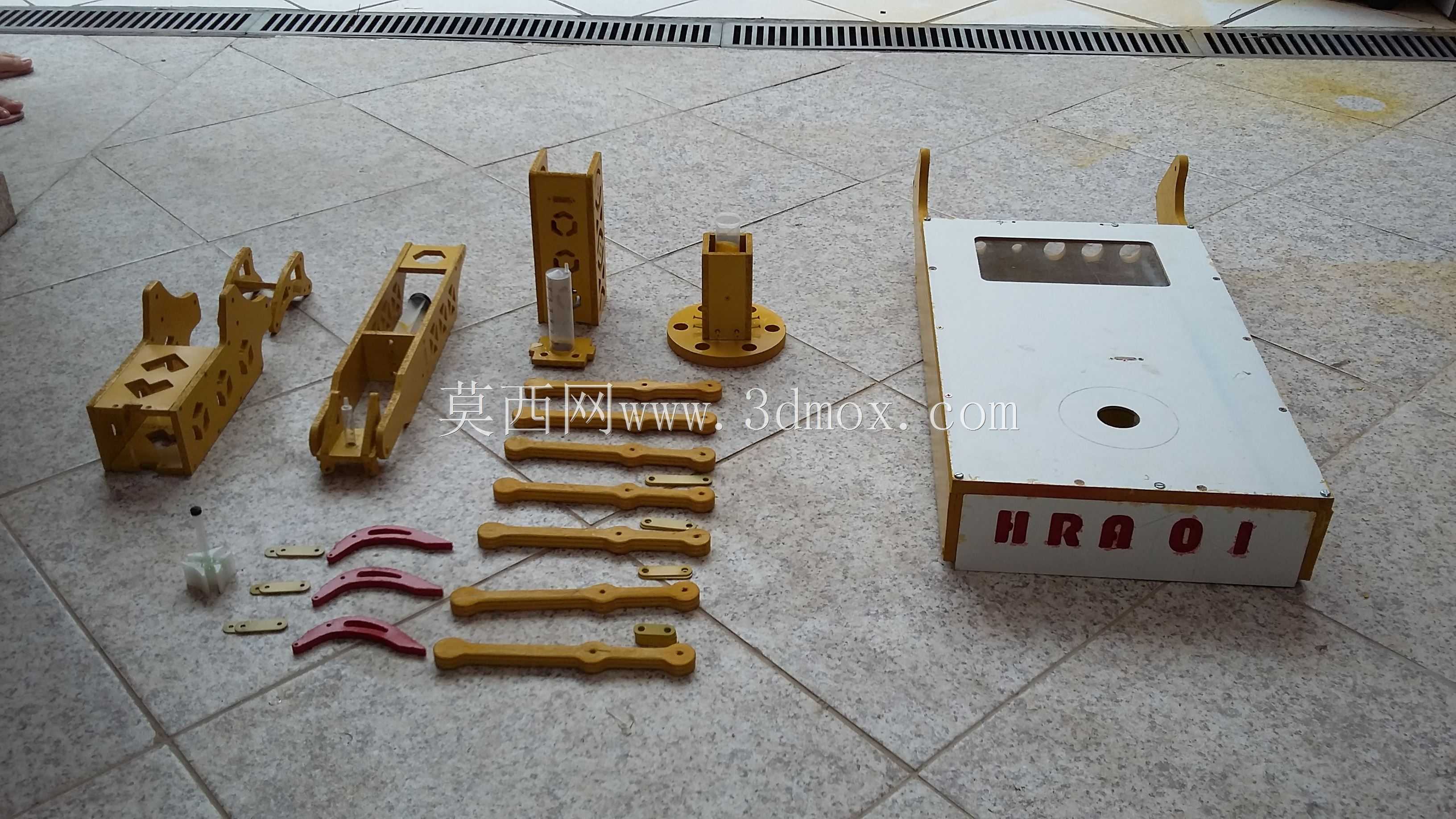

这套模块化仿生机械构件，主要面向教学实训、小型桌面级作业场景的机械臂搭建需求，可适配轻量搬运、演示操作、创客开发等多种使用场景，能够满足高校机械专业课程设计、机器人爱好者二次开发、小型工位辅助操作的实际使用需要。整套组件采用分体式模块化设计思路，将机械臂的基座、大臂、小臂、腕部关节、连接连杆、传动拨件等结构拆分为独立可替换零件，使用者可根据实际作业半径、负载需求灵活调整装配组合方式，无需重新开模制作整体结构，大幅降低定制化改造成本。从结构设计来看，基座采用带多安装孔的圆形法兰结构，安装面预留均匀分布的固定孔位，可直接适配桌面工作台、小型移动平台的安装基准，安装边界直径控制在120mm范围内，固定后整体重心偏低，可有效降低臂展伸展时的倾覆风险；臂身主体构件采用镂空减重设计，在保证结构刚性的前提下尽可能削减零件自重，单段大臂长度控制在180mm左右，小臂段长度在120mm区间，搭配不同长度的连接连杆，可实现最大350mm的水平作业半径，末端负载能力可覆盖0.5-1kg的轻量作业需求。关节连接部位预留标准轴孔与紧固件安装位，可适配标准舵机、微型伺服电机的安装尺寸，无需额外加工转接件即可完成动力组件的装配；配套的红色弧形拨件为末端执行器的联动构件，可配合夹持类末端实现开合动作，完成小型物件的夹取、转移操作。整套构件的安装接口均采用统一基准设计，不同臂段、连杆之间可互换装配，既可以组装为常规的六轴串联机械臂形态，也可根据需求调整为SCARA水平关节、多足仿生关节等不同结构形态，适配多样化的结构验证需求。零件的外形设计兼顾了刚性与轻量化，所有受力部位均做了加厚处理，非受力区域通过镂空槽去除冗余材料，在3D打印或者小批量机加工制作时，能够有效减少材料消耗，缩短加工周期；所有棱边均做了倒角处理，避免装配调试过程中划伤操作人员，装配孔位均设计了定位止口，能够降低装配时的对位难度，保证整体装配精度。
