齿轮齿条传动系统轴类零件加工装配设计

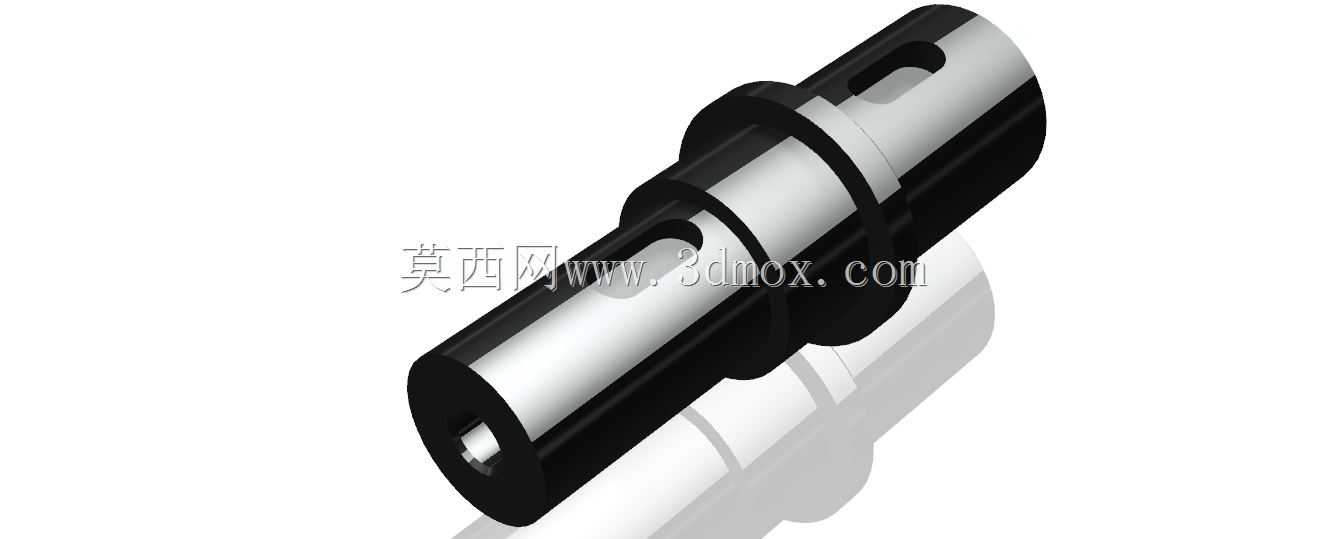

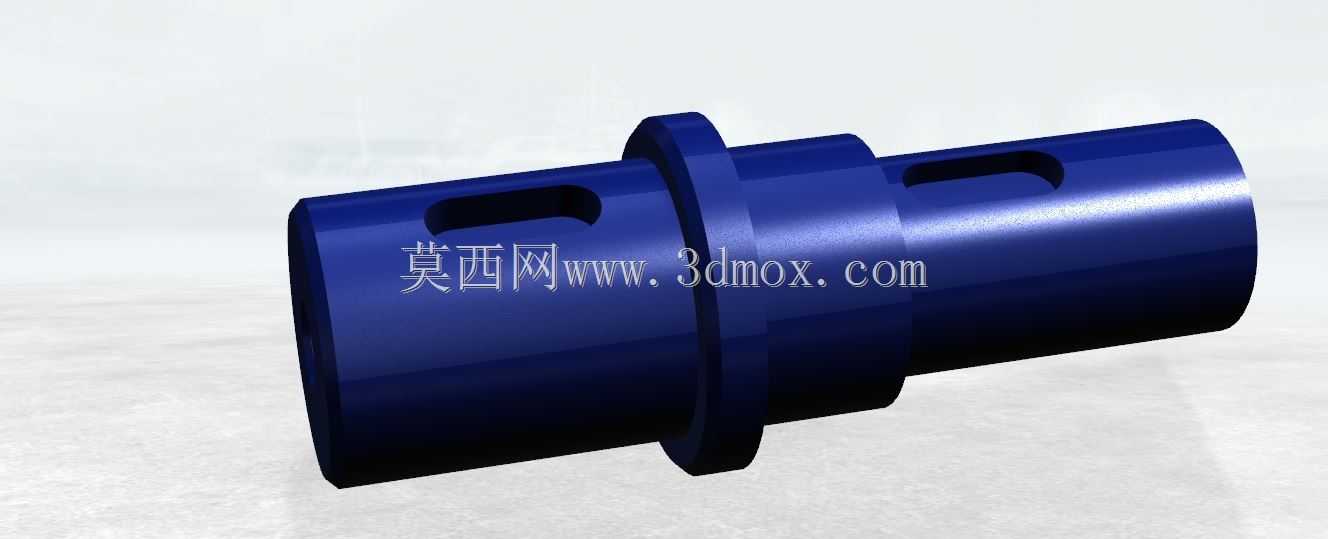

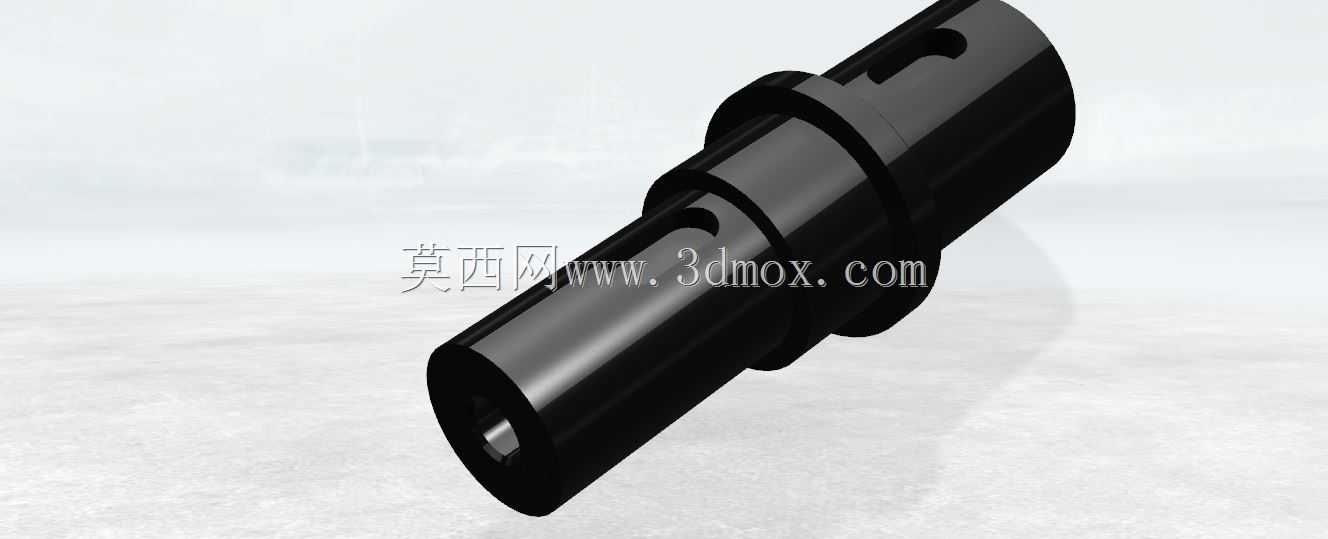

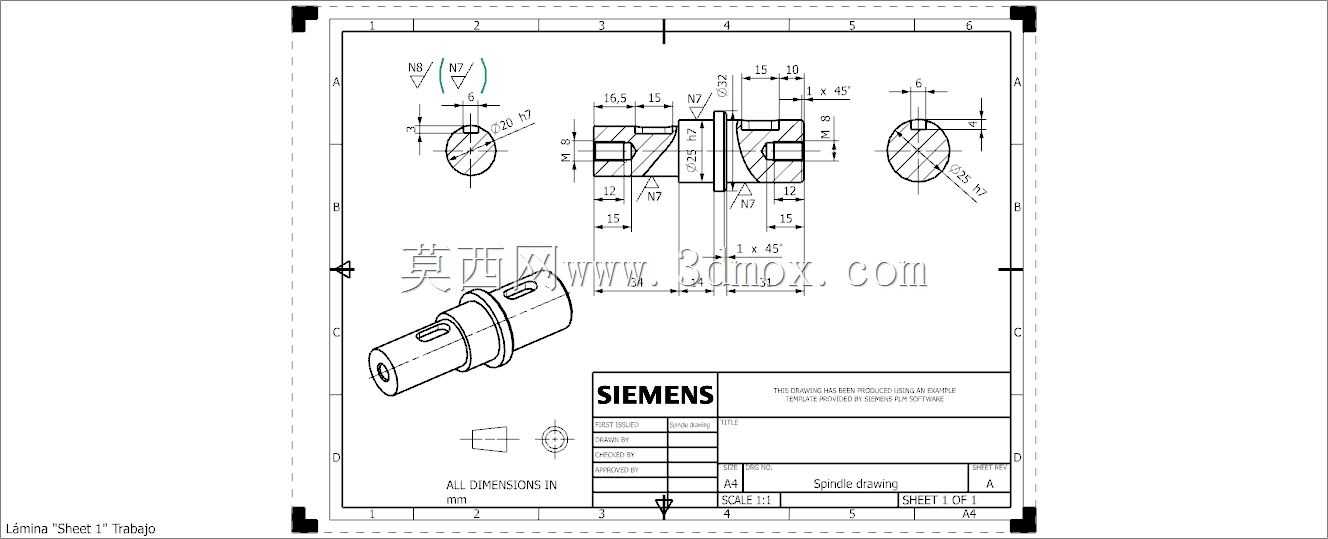

齿轮齿条传动系统是工业生产中实现旋转运动与直线运动相互转换的核心传动结构，广泛应用于数控机床进给机构、自动化生产线移栽模组、重型装备平移驱动、物流分拣设备推送单元等场景，能够在长行程传动场景下保持稳定的动力传递效率，相比丝杠传动具备更高的负载耐受能力与更低的长行程制造成本，是工业传动领域应用极为普遍的机械结构形式。本次设计围绕齿轮齿条系统中的核心传动轴部件展开，从实际装配与加工需求出发，完成了零件的全尺寸细节设计与装配适配考量。在实际设备运行过程中，该轴作为齿轮的安装承载部件，需要承担齿轮啮合过程中传递的扭矩与径向载荷，同时要保证齿轮安装后的同轴度与轴向定位精度，避免啮合过程中出现偏载、卡滞、异常磨损等问题，因此设计过程中重点考量了轴段的阶梯结构设计，通过不同直径的轴段分别实现轴承安装位、齿轮安装位、轴向定位台阶、键槽传动位的功能划分，每个轴段的直径与长度尺寸都经过配合公差匹配，确保与对应装配件的过渡配合或过盈配合精度符合传动要求。从设计思路来看，轴上的键槽结构采用标准平键传动形式，能够保证扭矩传递过程中的连接可靠性，避免齿轮与轴之间出现相对转动；轴端的倒角与退刀槽设计充分考虑了机械加工的工艺可行性，减少加工过程中的应力集中问题，同时方便装配过程中零件的顺利导入，避免装配时刮伤配合面；轴上的通孔与卡槽结构用于实现轴向锁紧固定，防止设备运行过程中齿轮、轴承出现轴向窜动，保证传动间隙处于合理范围之内。在外形尺寸与安装边界层面，设计时严格匹配齿轮齿条系统的整体安装空间，轴的总长度、各轴段直径都与配套的轴承内圈尺寸、齿轮轮毂宽度、安装座的跨距相适配，确保装配完成后齿轮的分度圆能够与齿条的分度线精准相切，保证啮合侧隙处于合理区间，既不会因为侧隙过大导致传动回程误差超标，也不会因为侧隙过小出现运转卡滞、润滑不足的问题。整套设计附带完整的加工细节标注，涵盖尺寸公差、形位公差、表面粗糙度要求等加工必需的技术信息，能够直接用于指导零件的车削、铣削、磨削等加工工序，也可用于装配环节的精度校验，帮助技术人员快速完成整套齿轮齿条传动机构的搭建与调试，保障传动系统运行过程中的平稳性与使用寿命。
