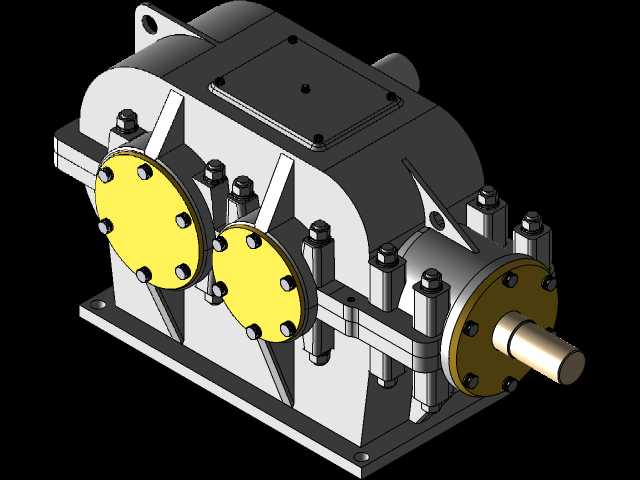

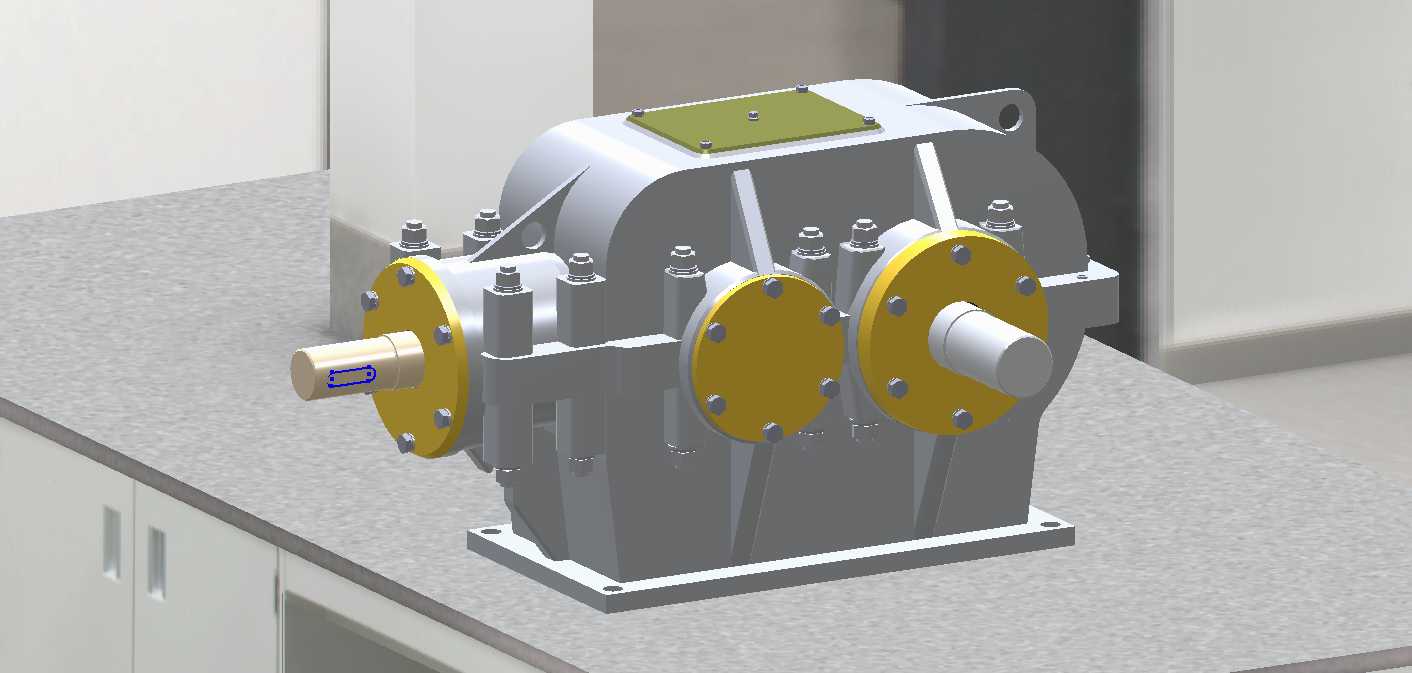

工业级斜齿锥齿轮传动减速装置

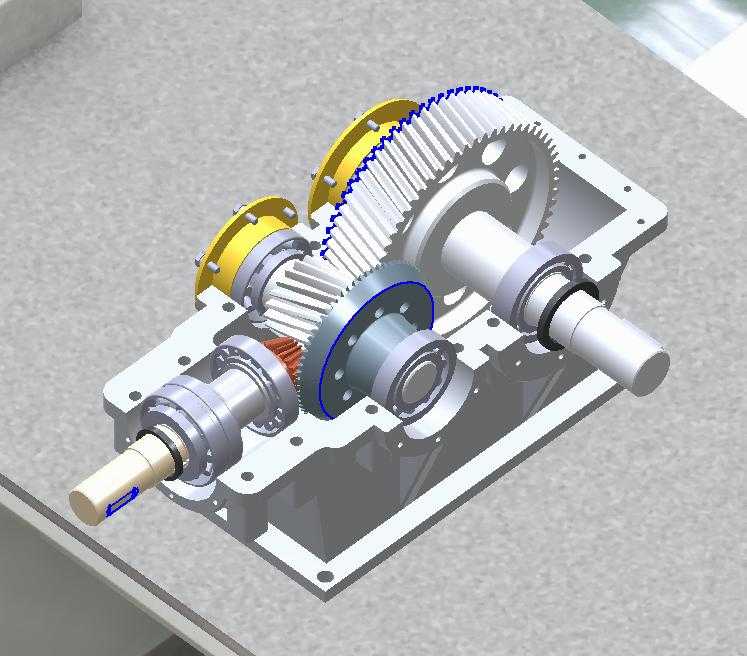

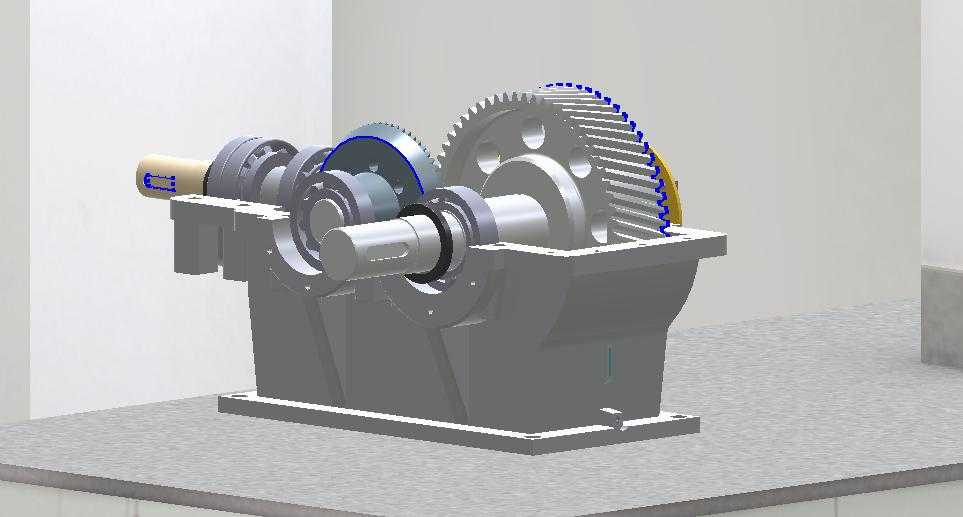

在冶金输送线、矿山给料设备、化工搅拌机组这类重载连续作业的工况场景里，动力源输出的高转速低扭矩特性，往往无法直接匹配作业端的低转速大扭矩需求，这类场景下斜齿锥齿轮减速装置是核心的传动匹配部件，能在原动机和工作机之间搭建稳定的转速扭矩转换桥梁，保障整套设备的运行负载处于合理区间。从结构设计逻辑来看，这类减速装置采用斜齿与锥齿轮组合的传动架构，锥齿轮副负责完成输入轴与输出轴的垂直换向传动，适配原动机与作业端轴线垂直布置的安装场景，斜齿轮副则承担后续的多级减速增扭任务，斜齿的啮合特性让轮齿接触为渐进式，相比直齿传动啮合冲击更小，运行过程的噪音控制、承载能力都有明显提升，能适应频繁启停、负载波动较大的作业工况。箱体采用剖分式铸铁结构设计，上下箱体通过沿轴承孔轴线的结合面拼接，周边布置的高强度螺栓为箱体提供足够的刚性，避免重载传动下箱体出现形变导致齿轮啮合错位、轴承偏磨等问题；输入输出轴端的黄色端盖既起到轴承轴向定位、密封防尘的作用，也能在设备维护时快速拆卸，检查轴承磨损状态、补充润滑脂，无需完全拆解箱体就能完成常规维保作业。安装边界上，箱体底部设置带螺栓孔的一体式安装底座，底座的加工平面与箱体轴承孔轴线保持严格的形位公差，安装时通过螺栓将整机固定在设备机架的预埋安装面上，能保障整机运行时的同轴度，减少振动传导；输入、输出轴的轴伸长度、轴径以及键槽尺寸，都匹配通用工业传动的连接标准，可直接通过联轴器、链轮或者带轮与上下游部件连接，不需要额外做转接结构的定制加工。箱体顶部设置的观察盖板，既可以在装配时检查内部齿轮的啮合间隙、接触斑点，也能在后期运维时观察齿轮磨损、润滑油液位状态，不需要拆解主箱体就能完成内部状态检查；轴端的密封结构采用接触式油封搭配防尘挡圈的组合，能阻挡车间内的粉尘、水汽进入箱体内部，同时避免箱体内的齿轮润滑油渗漏，适配多粉尘、潮湿的复杂工业车间环境。在做设备选型匹配时，需要结合作业端的额定负载、转速要求、每日运行时长，核算对应的传动比、额定输出扭矩，同时确认输入输出轴的布置方向、安装底座的螺栓孔位尺寸与现场机架匹配，避免出现安装干涉、传动能力不足的问题；建模过程中对齿轮的模数、螺旋角、变位系数都做了参数化处理，可根据不同的传动比需求快速调整齿轮参数，适配不同功率等级的传动需求，箱体的加强筋布置位置也经过受力仿真优化，在控制整机重量的前提下保障箱体的结构刚性，避免重载下出现共振问题。
