移动式机测导线实训教学工作站

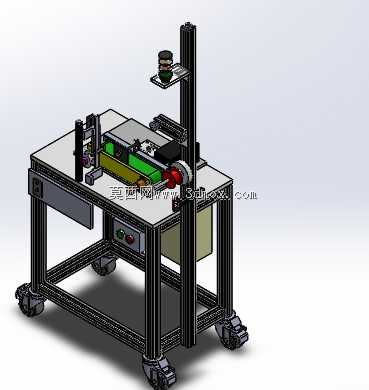

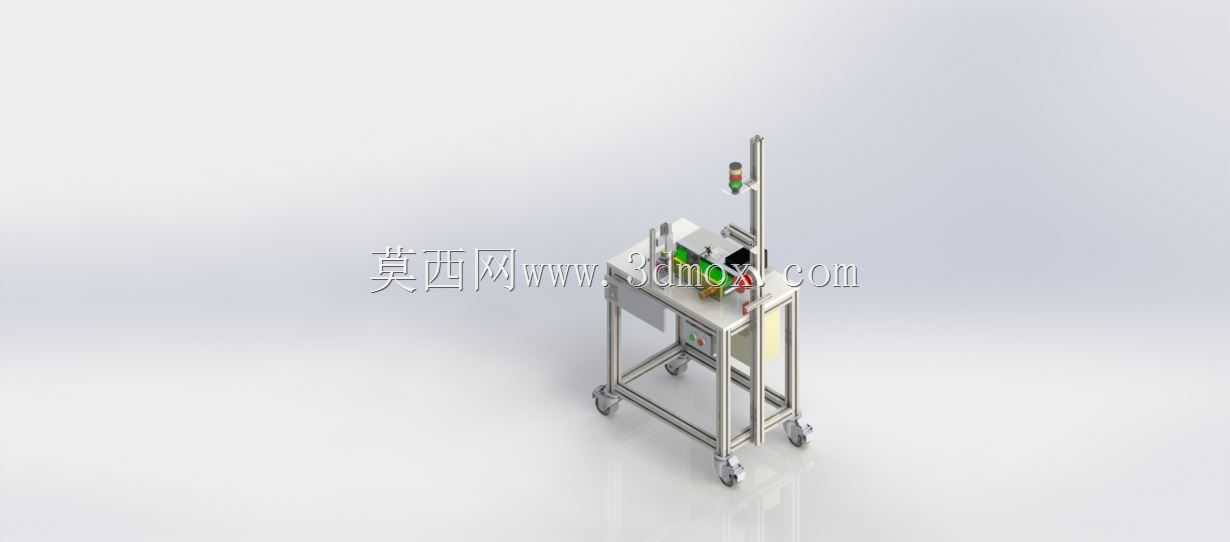

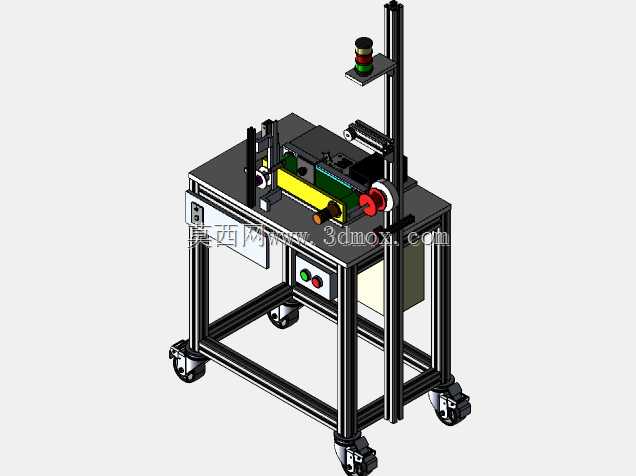

该设备是面向院校电气实训场景打造的移动式机测导线实操工作站，主要用于开展导线通断检测、接线工艺实操、PLC逻辑编程训练等教学与技能考核任务，可覆盖电气装配、机电一体化等专业的基础实操训练需求，适配理实一体化教室、技能实训车间等多场景使用。设备整体采用工业铝型材搭建框架主体，底部配置四个带刹车的万向脚轮，可根据教学场地布局灵活推移换位，到位后锁止脚轮即可保证设备使用过程中的稳定性，无需额外做地面固定安装，对场地的适配性较强。框架上部设置操作台面，台面预留了元器件安装位与接线走线槽，可完成导线压接、端子排接线、检测模块调试等全流程实操动作，台面下方设置带锁储物抽屉，可收纳实训用导线、端子、拆装工具等耗材配件，避免实训物料散落丢失。设备立柱上集成了状态警示灯组件，可实时反馈实训过程中的电路通断状态、程序运行状态，帮助实训人员快速排查接线错误与逻辑问题，台面上的检测模块可完成不同线径导线的导通性测试、线序核对、绝缘性能初检等实操项目，贴合工业现场导线检测的实际作业流程。设计过程中充分考虑实训场景的使用需求，整体操作高度适配站立实操的人体工学尺寸，操作区域无遮挡死角，所有接线端子、检测接口均外露设置，方便实训人员观察接线结构、反复拆装练习，框架边角做圆弧过渡处理，避免实训过程中磕碰受伤。设备的安装边界预留了充足的操作空间，四周无需额外预留过大的检修距离，可在紧凑的实训教室内多台并排布置，整体结构兼顾工业设备的实用性与教学场景的安全性，既还原了工业现场导线检测工位的真实布局，又针对教学使用做了易用性、安全性的优化调整，可帮助学员快速掌握导线检测、电气接线、基础PLC编程的相关实操技能，完成从理论知识到动手操作的过渡衔接。
