带冷却流道的多腔塑料注塑模具结构

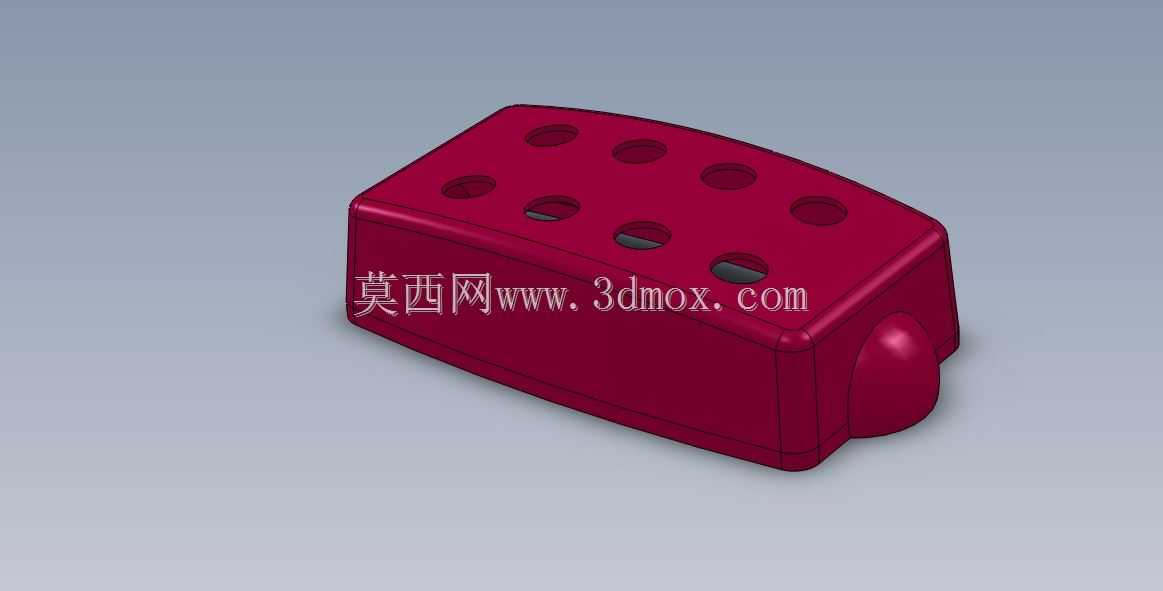

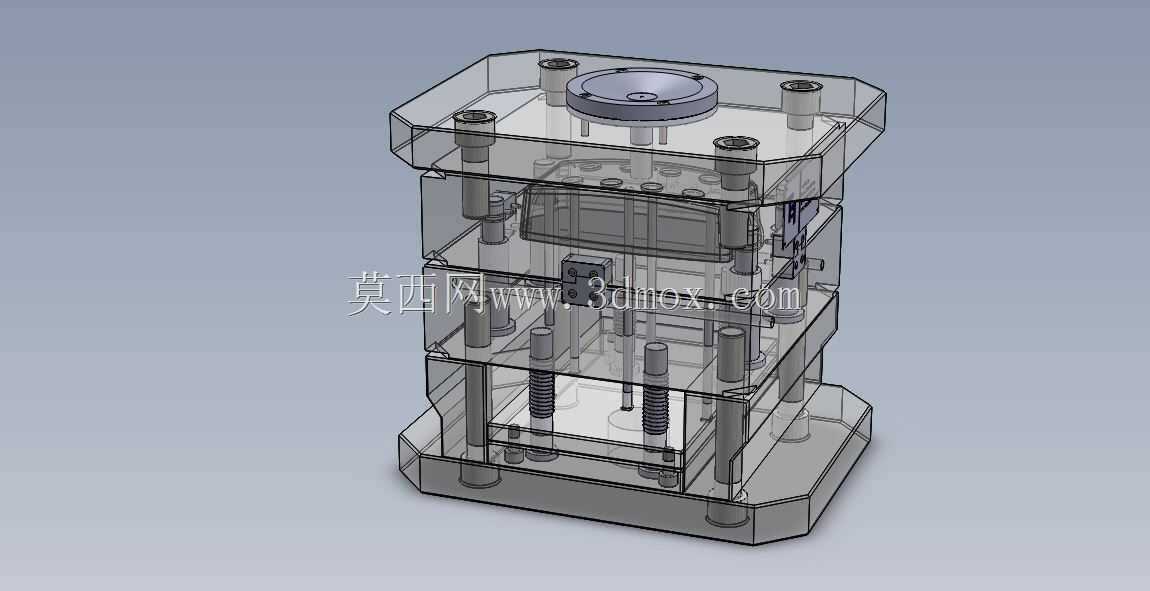

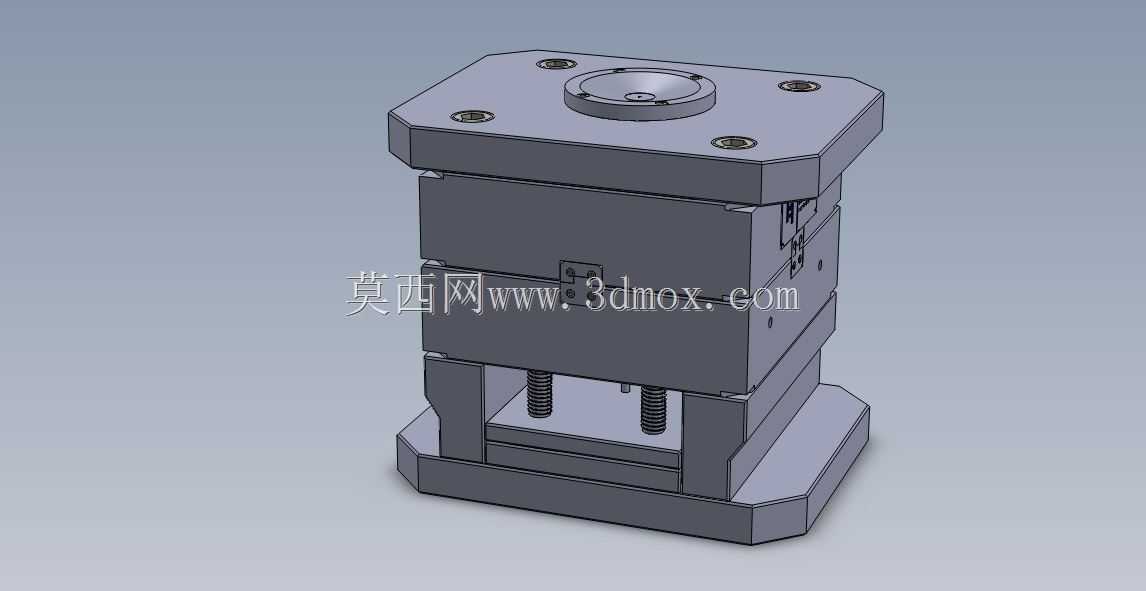

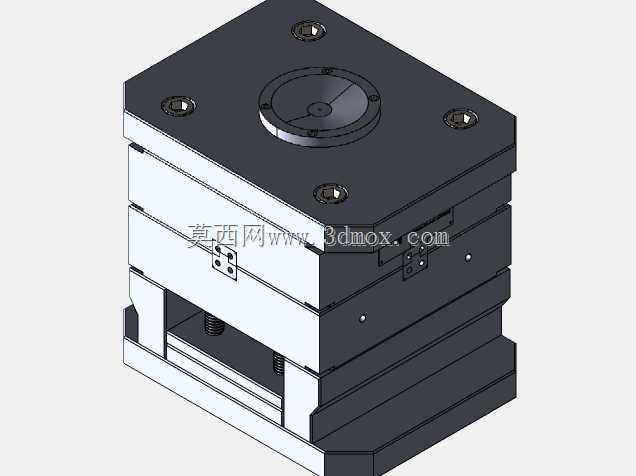

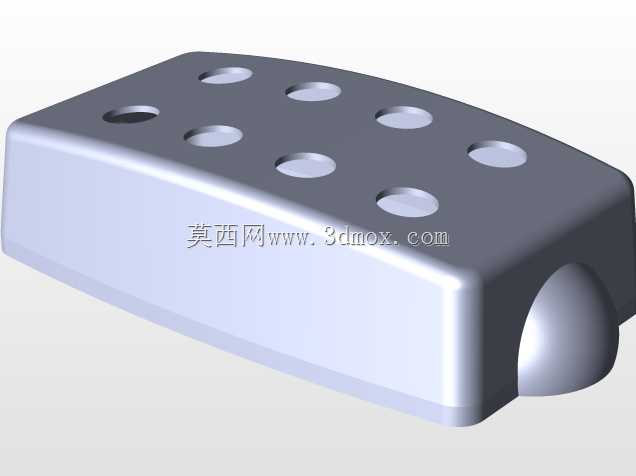

这套塑料注射成型模具主要面向小型日用塑料配件的批量注塑生产场景，可适配常规卧式注塑机的安装使用需求，能够在连续生产工况下稳定完成塑料熔体的填充、保压、冷却与脱模全流程作业，适配常见的热塑性塑料加工需求，在小型塑料零配件的规模化生产车间、模具教学实训场景中都能发挥对应的作用。从实际用途来看，这套模具针对特定小型塑料件的成型需求设计，采用多腔布局结构，单次合模即可完成多件产品的成型作业，能够有效提升单批次生产的产出效率，降低单位产品的生产能耗与加工成本，同时在阳板位置专门开设了冷却流道结构，可通过循环冷却介质的流通快速带走型腔内的热量，缩短塑料件的冷却定型周期，进一步压缩整体成型节拍，提升生产效率。在功能特性上，整套模具采用标准三板式模架结构，配套设置了导柱导套导向结构，能够保证合模过程中动模与定模的对位精度，避免出现错模、飞边等成型缺陷；内部设置了复位弹簧与顶出机构，开模过程中可平稳将冷却定型后的塑料件从型腔中顶出，避免顶出过程中出现产品变形、顶白等质量问题；冷却流道的布局经过针对性优化，能够覆盖成型区域的主要散热位置，保证型腔内各区域温度均匀，减少产品因冷却不均产生的翘曲、内应力等问题，提升成型产品的尺寸稳定性与外观质量。在设计思路上，整套结构优先兼顾生产稳定性与加工便捷性，模架部分采用通用标准模架规格，可降低模具的加工制造成本，缩短模具的生产制造周期；型腔与型芯部分的结构设计充分考虑了塑料熔体的流动路径，保证熔体能够快速均匀填充到各个型腔位置，避免出现缺胶、熔接痕等成型缺陷；冷却系统的设计匹配产品的外形结构，在阳板位置开设的冷却通道能够精准对应成型区域的热量集中位置，保证冷却效率的同时避免出现漏水、干涉等问题。从外形尺寸与安装边界来看，这套模具的整体外形尺寸为156×156规格，整体结构紧凑，占用安装空间较小，可适配小吨位卧式注塑机的安装参数，模具的顶部定位环、浇口套位置符合通用注塑机的安装匹配标准，底部顶出孔的位置也适配常规注塑机的顶杆布局，无需额外改装即可快速完成上机安装调试，同时模具的各层板件连接牢固，整体刚性充足，能够承受注塑过程中熔体注射产生的压力，避免长期生产过程中出现模架变形、结构松动等问题，保障长期连续生产的稳定性。
