一模两腔轮盖类零件注塑模具结构

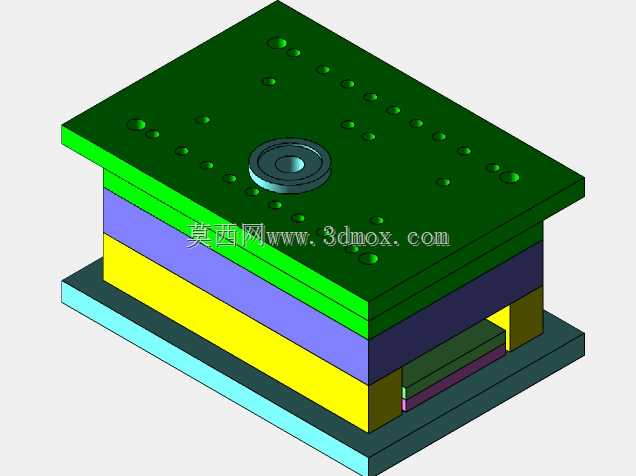

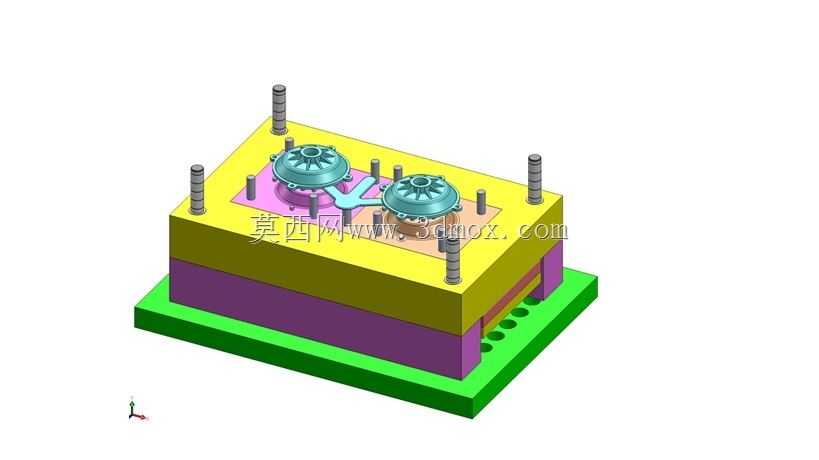

该套模具针对小型圆盘类轮盖塑件的批量注塑生产需求设计，主要应用于小家电、小型传动组件配套塑料端盖的量产加工场景，适配卧式注塑机的安装作业要求，可实现同规格塑件的一模两件同步成型，有效提升单模生产效率，降低单位塑件的生产能耗与加工成本。模具采用标准两板模基础结构搭建，整体模架为叠层式方正布局，底部设置带安装定位孔的绿色模脚结构，可直接与注塑机工作台面通过螺栓完成锁紧固定，模架四周均匀布置多组导柱导套组件，合模过程中可实现动定模的精准导向定位，避免合模错位造成的型腔损伤或塑件飞边缺陷。模具型腔区域设置在模架中部的成型区，两个成型型腔对称分布在浇注流道两侧，流道采用平衡式布局设计，熔融塑料从主浇道进入后经分流道可同步填充至两个型腔内，保证两个塑件的填充压力、冷却速率保持一致，有效避免成型后出现缺胶、缩痕、尺寸偏差不一致的质量问题。成型区域周边设置多组独立冷却水道接口，可接入恒温冷却水实现成型过程中的快速均匀控温，缩短塑件冷却定型周期，同时减少塑件因冷却不均产生的翘曲变形问题。模具顶出结构采用均匀分布的顶杆布局，顶出点位避开塑件外观面与配合装配面，开模后可平稳将成型完成的塑件从动模侧顶出，避免顶出过程中造成塑件变形、顶白等外观缺陷。整套模具的安装边界适配常规120吨级卧式注塑机的拉杆间距与开模行程要求，无需对设备进行额外改造即可上机生产，成型塑件可直接用于小型设备的端部防护、传动组件的防尘端盖等场景，成型精度可满足普通民用塑料零件的尺寸公差要求，结构设计兼顾了生产效率与成型稳定性，适合中小批量塑件的长期量产使用。
