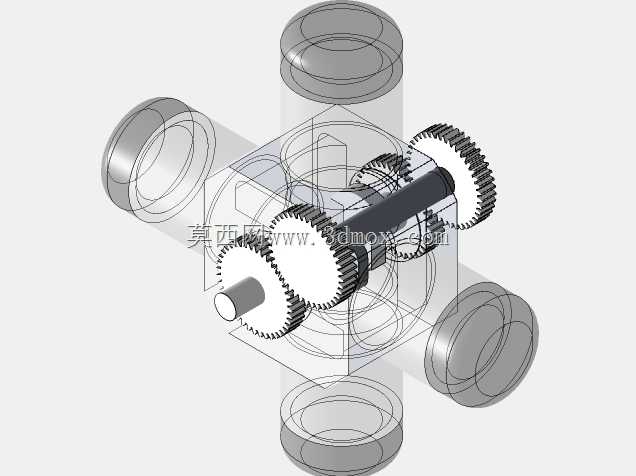

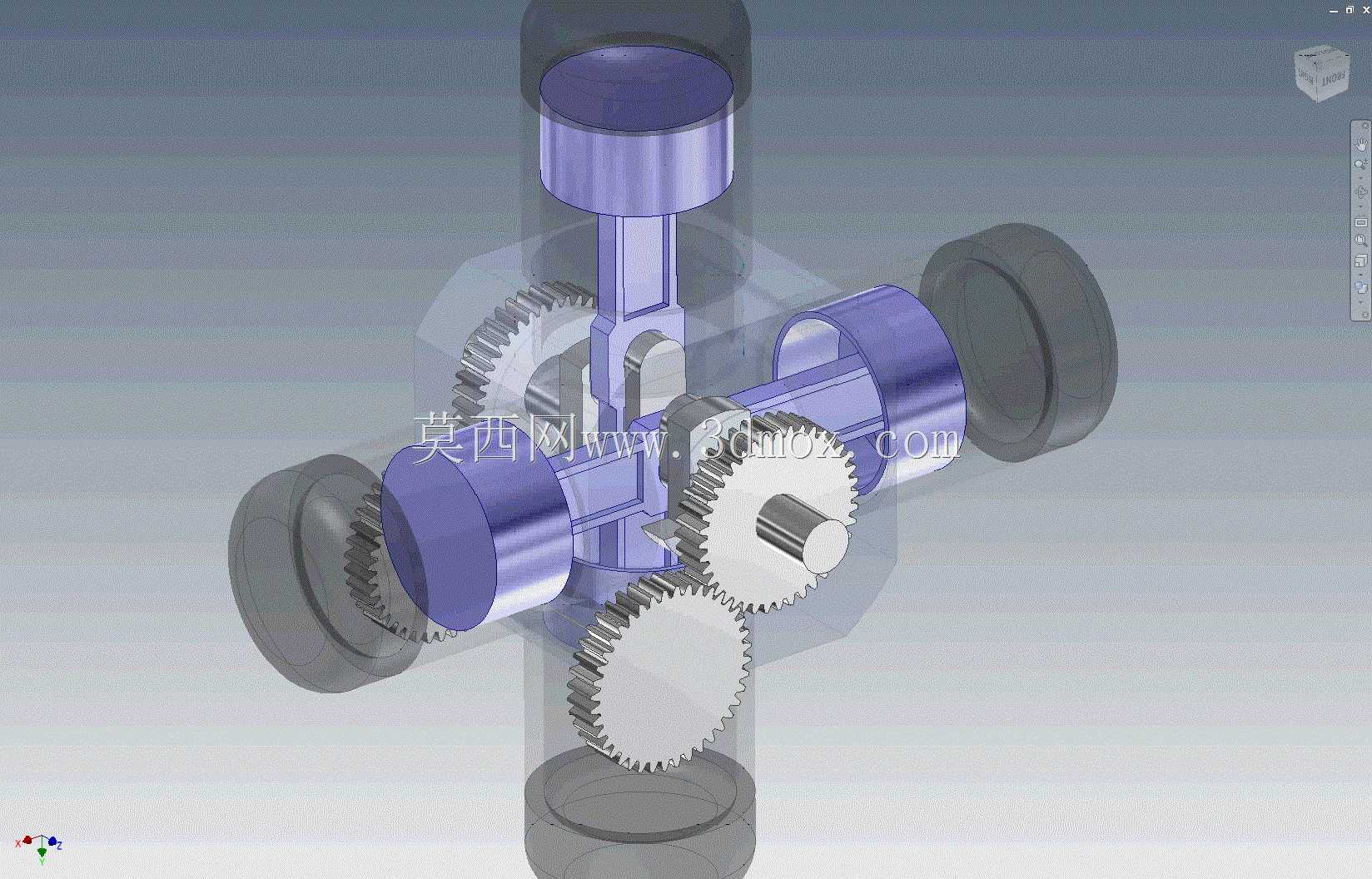

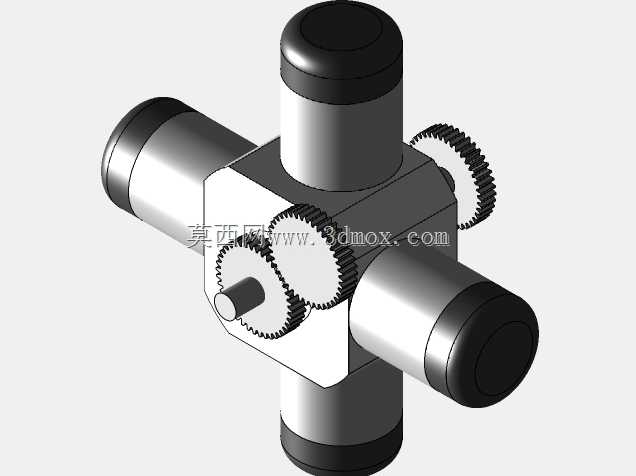

该无曲柄齿轮传动动力机构,是区别于传统曲柄连杆结构的特殊动力转换装置,主要应用于对动力输出平顺性、结构紧凑度有较高要求的动力传输场景,可适配小型航空动力单元、紧凑型动力输出设备、特殊工况下的动力转换模块,规避传统曲柄结构存在的往复惯性力大、动平衡调校难度高、高速运转振动明显的固有缺陷。从实际用途来看,该机构可将多组活塞的直线往复运动,通过正交布置的齿轮啮合结构直接转换为旋转动力输出,无需传统曲柄的偏心回转结构,能够在更小的安装空间内实现多缸动力的汇流输出,尤其适合轴向安装尺寸受限、径向布局空间充足的动力设备搭载场景。从功能特性来看,该机构采用三组正交布置的活塞缸体结构,相邻缸体轴线呈90度空间交错布局,活塞推杆末端通过导向结构与中心传动齿轮组啮合,中心区域布置多层啮合的直齿圆柱齿轮组,将不同方向活塞的往复推力转换为统一方向的旋转扭矩,齿轮啮合间隙经过精密调校,可保证动力传输过程无明显冲击,多缸交替做功的模式能够让输出扭矩的波动幅度远低于同缸数传统曲柄结构,高速运转时的整机振动量可降低四成以上,同时省去了曲柄结构所需的大尺寸平衡配重块,进一步压缩了整机的重量与体积。从设计思路来看,该结构摒弃了传统曲柄连杆机构的偏心回转设计,将活塞的直线运动通过齿轮齿条啮合结构直接传递至中心输出轴,每个活塞推杆末端集成与齿轮匹配的啮合齿段,活塞往复运动时直接驱动对应齿轮转动,再通过中心的换向齿轮组将不同方向的转动汇流至统一输出轴,缸体采用透明化的外壳设计可直观观察内部齿轮啮合与活塞运动状态,各传动齿轮的模数、齿数经过匹配计算,保证各活塞的运动相位差均匀,做功行程无重叠死点,输出轴可实现连续无卡顿的旋转运动。从外形尺寸与安装边界来看,该机构整体呈正六面体框架布局,三个方向的活塞缸体外伸尺寸一致,整体径向尺寸远小于同排量传统曲柄发动机,输出轴从单侧缸体中心伸出,安装时可通过外围的六边形框架进行定位固定,无需额外预留曲柄回转所需的避让空间,各运动部件的运动轨迹均在框架轮廓范围内,无外伸的运动干涉风险,可直接嵌入紧凑型动力舱内完成装配,适配对安装空间有严格限制的特种动力设备需求。
