四缸径向活塞发动机结构设计

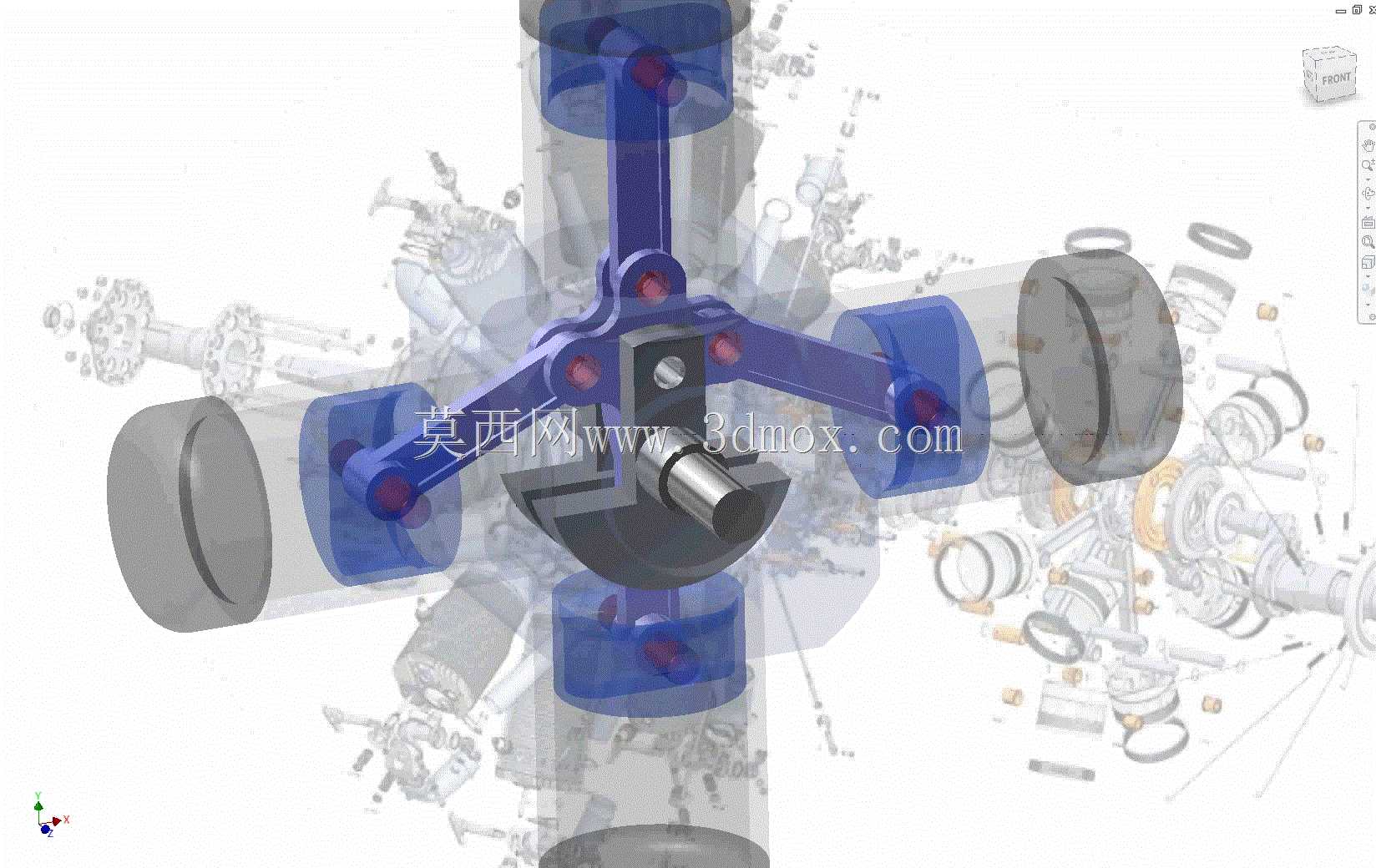

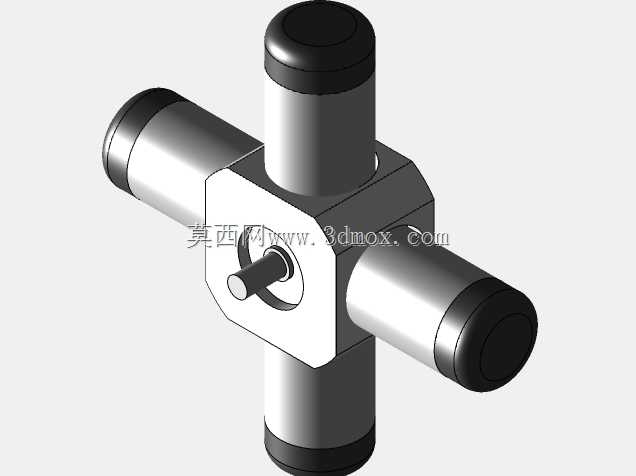

这款径向活塞发动机采用星型四缸布局，是早期航空动力、小型农用动力装备领域常用的动力结构形式，相比直列排布的同排量机型，径向布局能够大幅缩短动力输出轴的轴向长度，让整机的重心更靠近安装基座，在对轴向安装空间有严格限制的轻型飞行器、小型固定式动力机组场景中，这类结构的空间适配优势十分突出。从实际用途来看，这类径向活塞发动机可作为轻型通航飞机的主动力源，也可经过适配改造后作为小型应急发电机组、山地农用作业机具的动力核心，能够在中等转速区间输出稳定的大扭矩，适配需要持续稳定动力输出的作业场景。在功能特性上，该结构的四个活塞沿曲轴回转中心呈径向均匀排布，每一个活塞都通过独立的连杆与中心曲柄销连接，做功行程沿圆周方向交替触发，能够让曲轴的回转受力更加均匀，相比少缸直列机型，运行时的振动幅度更小，不需要额外加装大质量的平衡轴结构就能实现不错的运转平顺性，同时这种排布方式让每一个气缸都能直接接触外部流动空气，在风冷散热场景下的散热效率远高于直列排布的气缸组，不需要设计复杂的液冷散热管路就能满足持续运转的散热需求，大幅降低了整机的结构复杂度与后期维护成本。在设计思路上，这款结构重点优化了连杆与中心曲柄的连接结构，采用了关节式连杆排布，避免多连杆在同一曲柄销上运动时出现干涉，同时对活塞的行程与缸径做了匹配调校，在保证整体径向尺寸紧凑的前提下，尽可能扩大单缸的做功容积，提升整机的动力输出密度；气缸体采用独立模块化设计，单个气缸出现故障时可以单独拆解更换，不需要对整个动力核心进行拆解，大幅降低了现场维护的难度。在外形尺寸与安装边界上，这款四缸径向结构的整体外轮廓呈规则圆柱状，最大径向尺寸由四个气缸的外端安装面决定，轴向尺寸仅包含曲轴前端动力输出段与后端附件安装段，安装基座可以直接对接发动机后部的中心安装法兰，动力输出端采用标准花键轴结构，能够直接匹配通用的传动连接件，不需要额外设计转接结构；安装时需要在径向预留足够的风冷流通空间，保证各个气缸的散热片能够充分接触冷却气流，轴向方向仅需要预留输出轴连接传动部件的操作空间即可，整体安装占用空间远小于同功率的直列四缸发动机，非常适合空间紧凑的轻量化动力应用场景。
