小型台用虎钳夹持工装结构设计

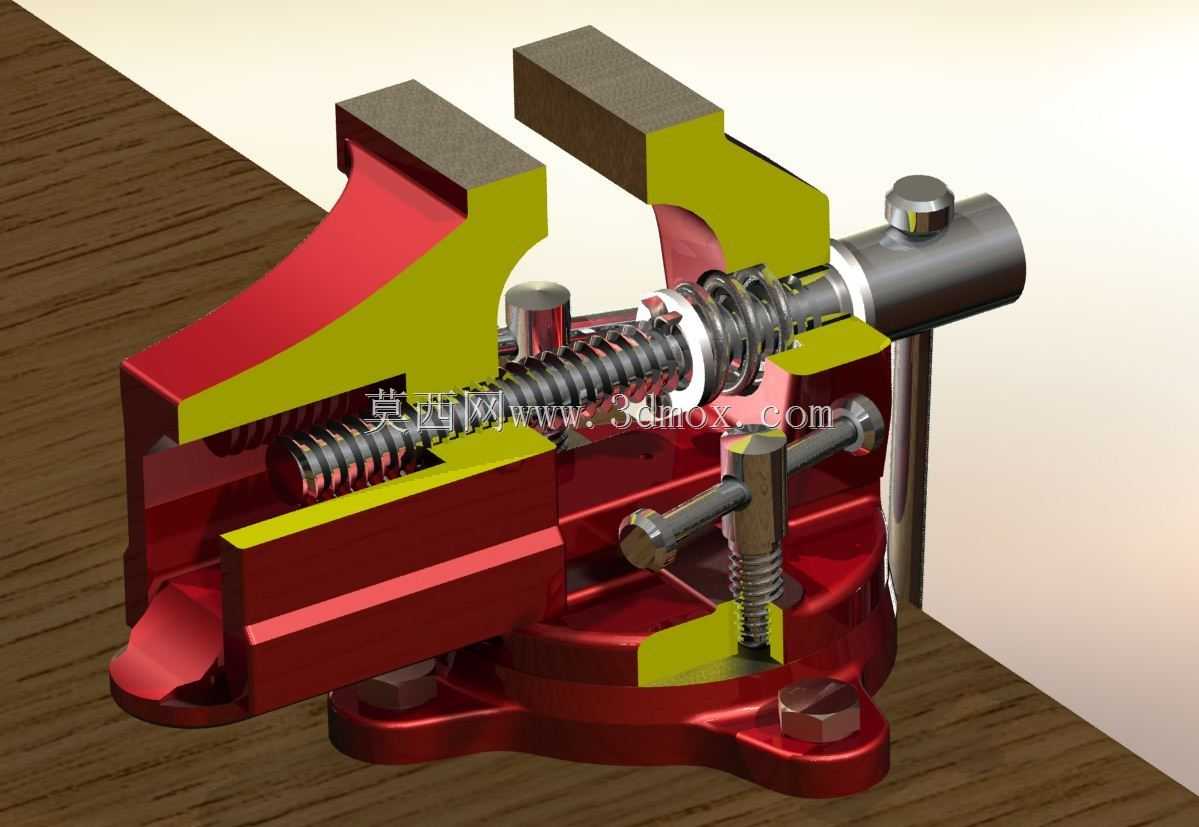

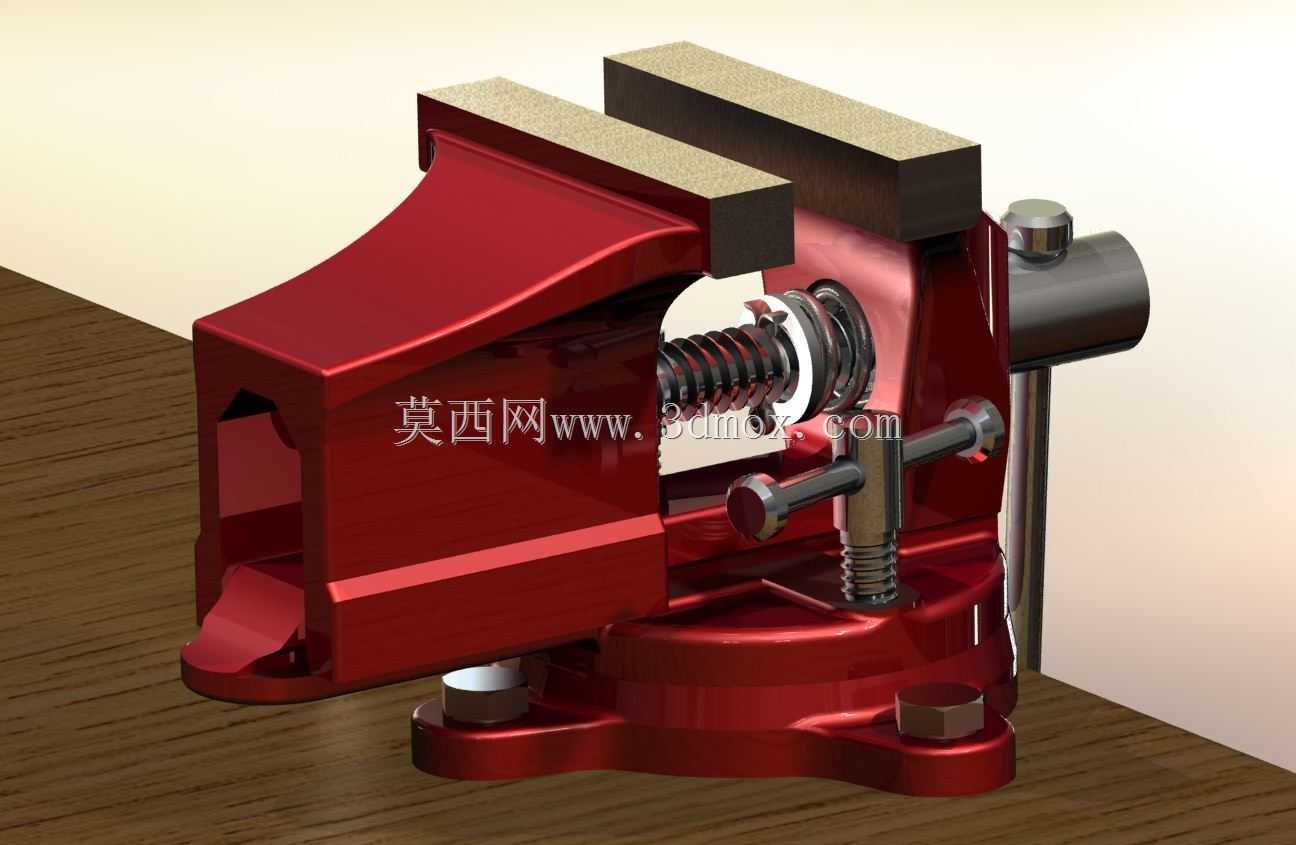

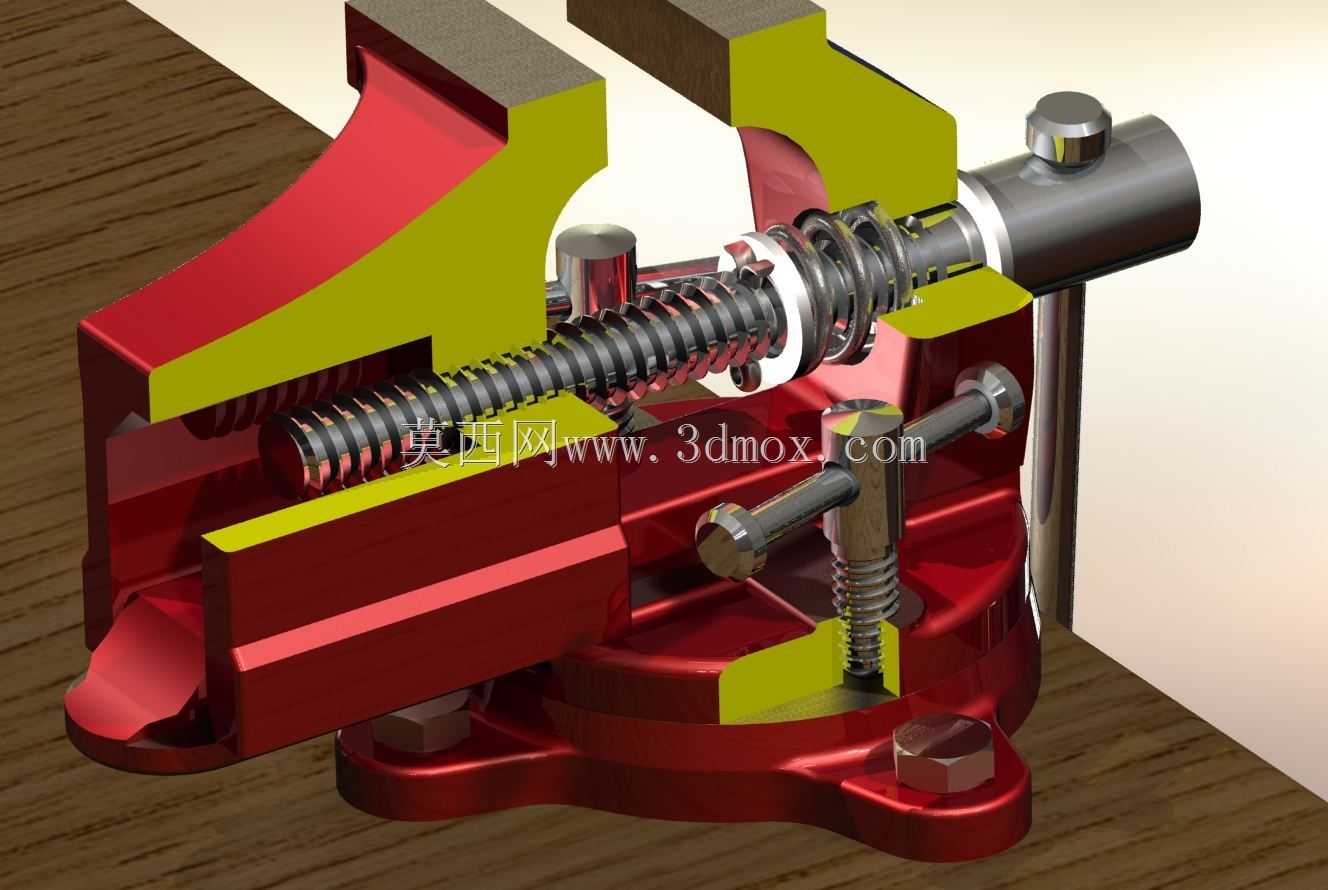

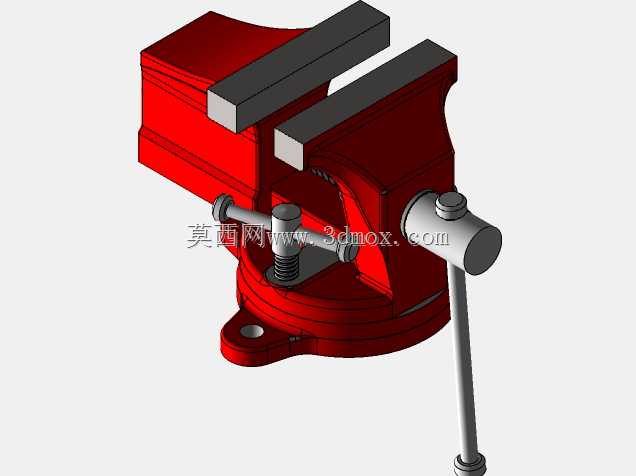

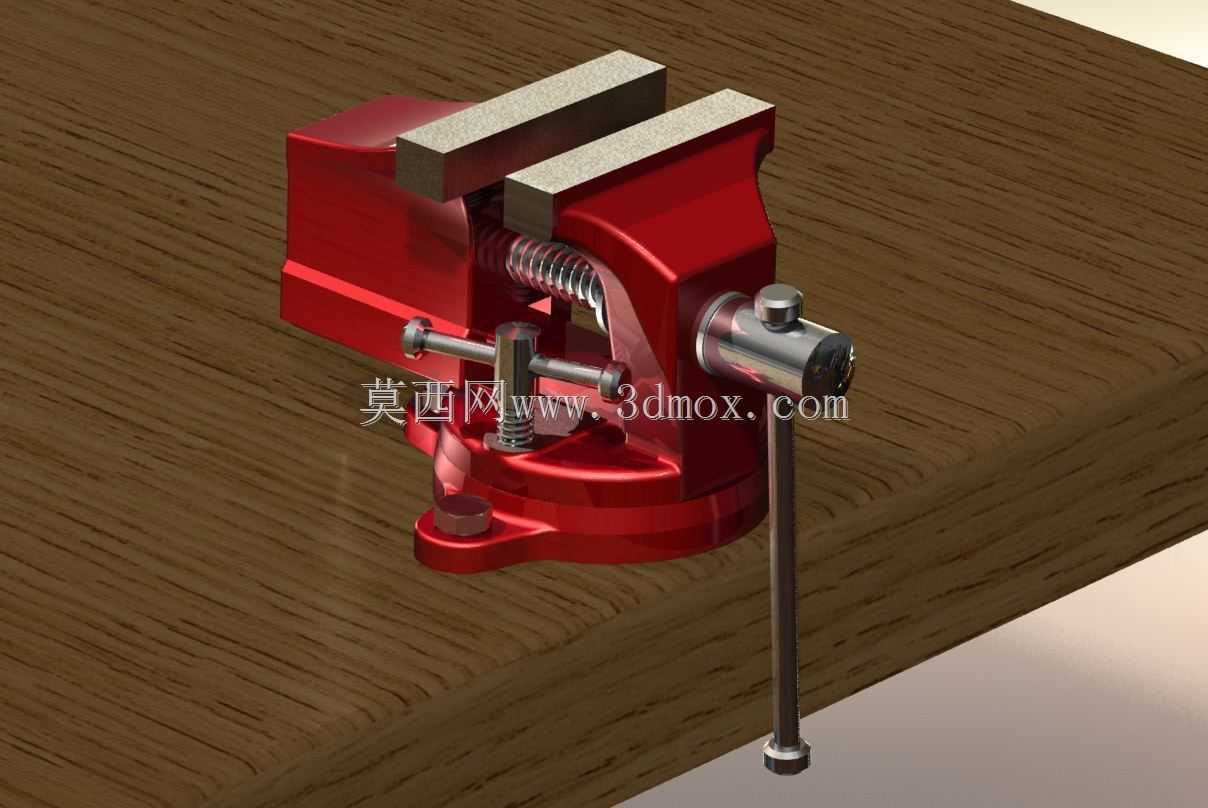

这款小型台虎钳是面向轻量加工作业场景设计的夹持工装，广泛应用于家庭手工坊、小型维修工位、学生金工实训台、精密小件装配工位等场景，能够为各类小型工件提供稳定的夹持固定作用，满足锉削、小型钻孔、工件打磨、零件拆装、精密粘接等多类作业的装夹需求。从功能特性来看，该虎钳采用经典的丝杠传动夹持结构，通过转动横向操作手柄即可带动活动钳身沿导轨方向平稳进给，钳口开合行程适配常规小型工件的夹持尺寸范围，钳口表面设计有交叉防滑齿纹，能够在夹紧时增大与工件表面的摩擦力，避免加工过程中工件出现滑移错位，同时活动钳身与固定钳身的配合间隙经过合理设计，既保证进给过程顺滑无卡滞，又能减少夹持时的晃动量，保障装夹精度。在设计思路上，这款虎钳充分兼顾了结构强度与使用便利性，主体钳身采用曲面过渡的壳体结构，在保证整体刚性的前提下尽可能优化材料分布，降低整体自重，底部设计有带安装孔的固定底座，可通过螺栓将虎钳牢牢固定在木质或金属工作台面上，底座与钳身的连接结构支持一定角度的回转调整，方便作业人员根据加工需求调整工件朝向，减少作业过程中的反复装夹操作。侧面设置的砧台区域可满足小型工件的轻量敲击、校形需求，拓展了虎钳的使用场景。从安装边界来看，这款虎钳的底座安装孔位间距适配常规小型工作台的预留安装位置，整体外形尺寸紧凑，不会占用过多工作台面空间，闭合状态下整体轮廓规整，闲置时可直接收纳于工具柜或工作台抽屉中。钳身的传动丝杠处预留有润滑维护空间，日常使用时可定期加注润滑脂，保证丝杠与螺母副的传动顺畅，延长工装的使用寿命。钳口部位采用可更换式设计，当齿纹出现磨损后可快速拆卸更换钳口板，无需整体更换虎钳，降低了长期使用的维护成本。整体结构没有冗余的复杂部件，传动逻辑直观可靠，即使是初次接触钳工工具的使用者也能快速掌握操作方法，夹持力大小可通过手柄转动的力矩灵活控制，既能够夹持硬度较高的金属小件，也可通过垫入软质垫片夹持塑料、木质等易损工件，适配多材质工件的装夹需求，是小型加工作业场景中实用性极强的基础夹持工装。
