BOXFORD VMC260数控机用精密虎钳结构

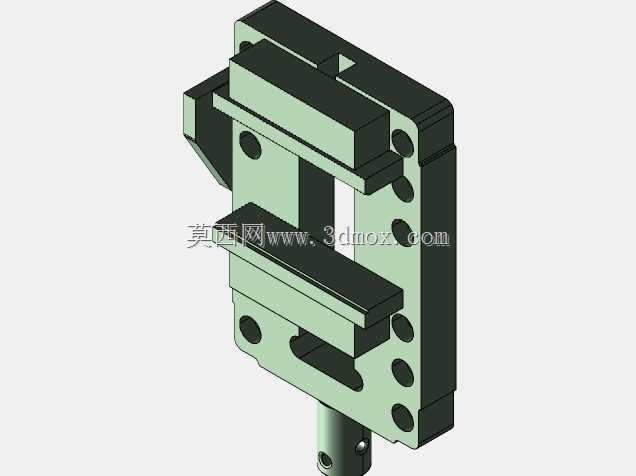

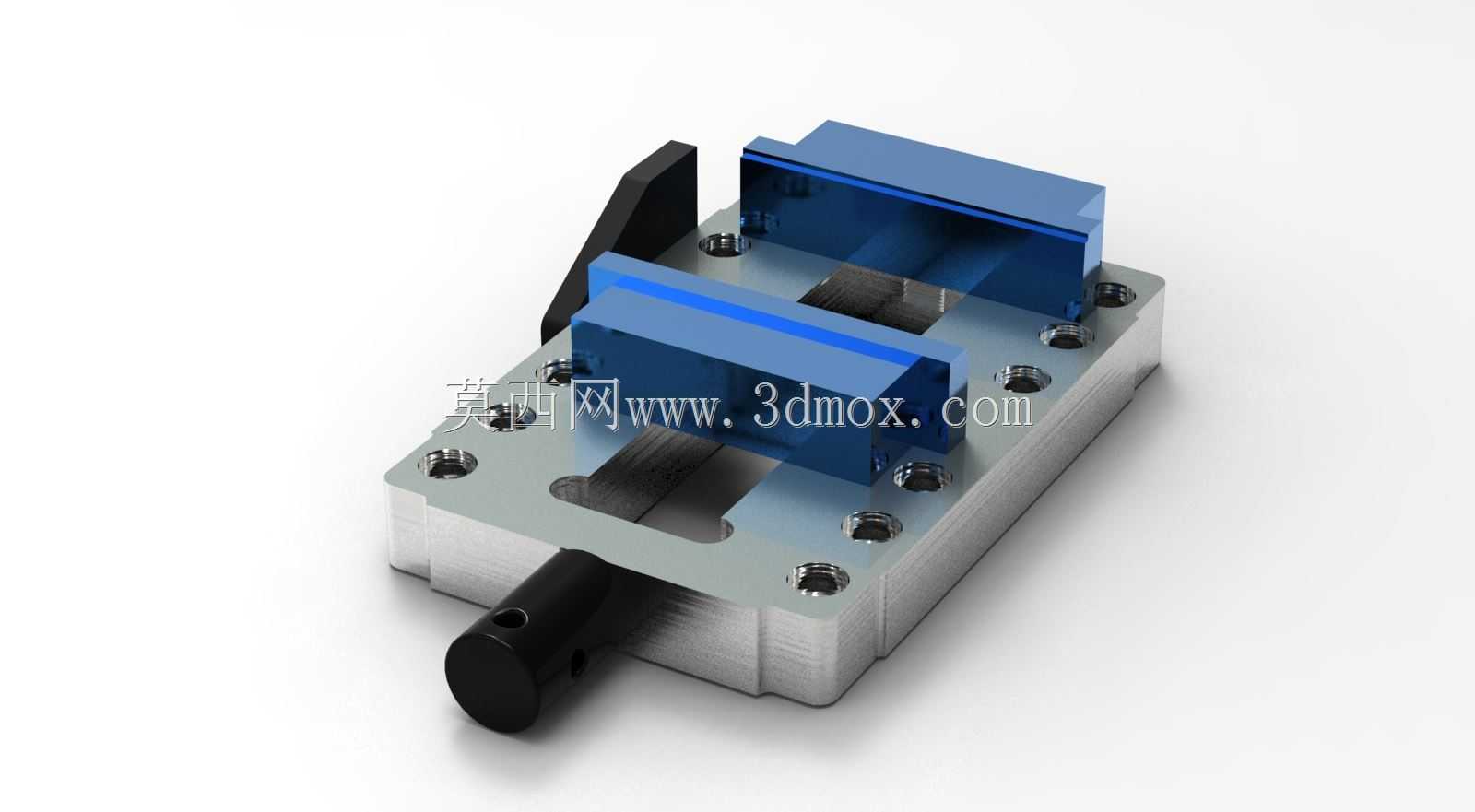

这款虎钳是专为BOXFORD VMC系列立式加工中心配套设计的机用夹紧工装，主要应用于中小型精密零件的数控铣削、钻削、镗削加工场景，是立式加工中心工作台面最常用的通用夹具之一，可适配小尺寸铝件、钢件、工程塑料件的装夹需求，在精密零件加工、模具小件加工、教学实训加工场景中都能发挥稳定的装夹作用。从实际用途来看，它替代了传统台虎钳无法适配机床工作台安装、装夹精度不足的问题，能够在机床高速切削过程中提供足够的夹紧力，避免工件在切削力作用下发生位移、振颤，保障加工尺寸精度与表面粗糙度达标。从功能特性来看，这款虎钳采用固定钳身搭配滑动活动钳口的结构，底部为一体化钢制安装底座，底座上预留了多组标准安装螺栓孔，可直接通过T型螺栓固定在加工中心的工作台T型槽内，安装定位基准与机床工作台面平行度经过精密研磨，能够保障装夹后工件的基准面与机床坐标系对齐，减少找正时间。钳口部分采用高硬度合金钢材质，表面做了硬化处理，耐磨性能优异，长期使用不易出现压痕、变形，钳口的夹持面做了细齿纹理设计，能够增大与工件接触面的摩擦力，在较大夹紧力下也不会出现工件打滑的问题。驱动部分采用丝杆传动结构，操作端延伸出钳身侧面，方便操作人员在机床外侧转动手柄调节钳口开合距离，开合行程适配常规小型零件的装夹尺寸范围，丝杆传动副经过间隙调整，反向间隙极小，能够保障重复装夹的定位精度。从设计思路来看，这款虎钳整体采用紧凑化布局，在保障足够刚性与夹持行程的前提下，尽可能压缩了钳身的整体高度与占地面积，能够减少夹具在机床加工空间内的占用，避免加工过程中刀具与钳身发生碰撞，同时较低的钳身高度能够提升装夹系统的刚性，减少切削过程中的振颤。底座上的安装孔位按照BOXFORD VMC260机床的工作台T型槽间距做了匹配设计，安装时无需额外制作过渡连接板，直接固定即可使用，降低了配套工装的成本。钳身的滑动导轨面做了精密刮研处理，活动钳口滑动顺畅无卡滞，长期使用后也可以通过调整镶条来补偿导轨磨损间隙，维持夹持精度。从安装边界来看，这款虎钳的底座长宽尺寸适配VMC260机床的工作台可用安装范围，安装后不会超出工作台边缘，也不会干涉机床的自动换刀路径，钳身最大开合距离覆盖了该机型常规加工零件的尺寸范围，最小装夹厚度可适配薄型零件的装夹需求，整体重量控制在单人可搬运安装的范围内，方便操作人员根据加工需求快速拆装、更换工位。整体结构没有冗余的设计，所有部件都服务于稳定装夹、快速定位、长期耐用的核心需求，是小型立式加工中心非常实用的配套工装夹具。
