自行车压入式碗组装配结构三维设计

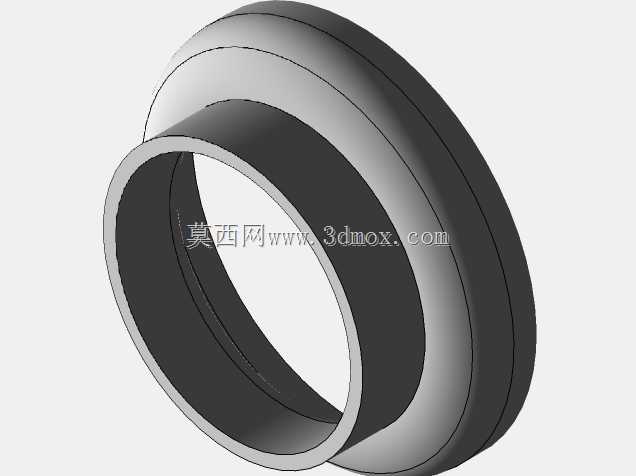

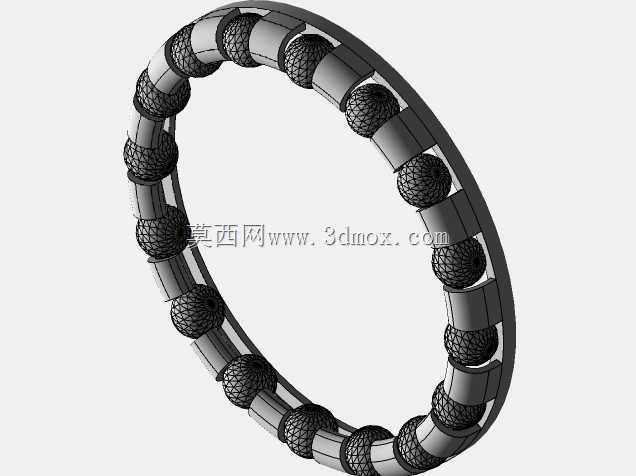

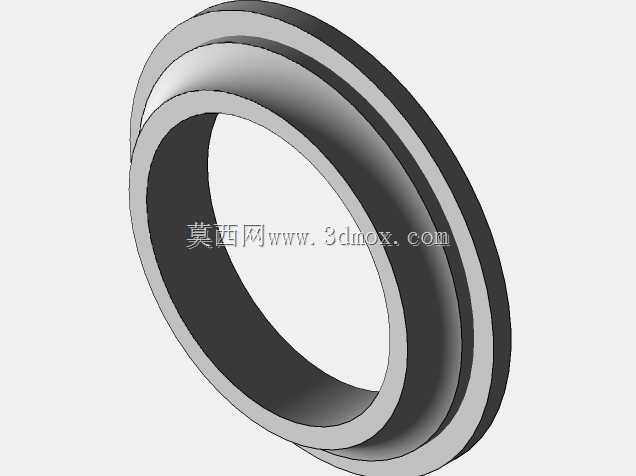

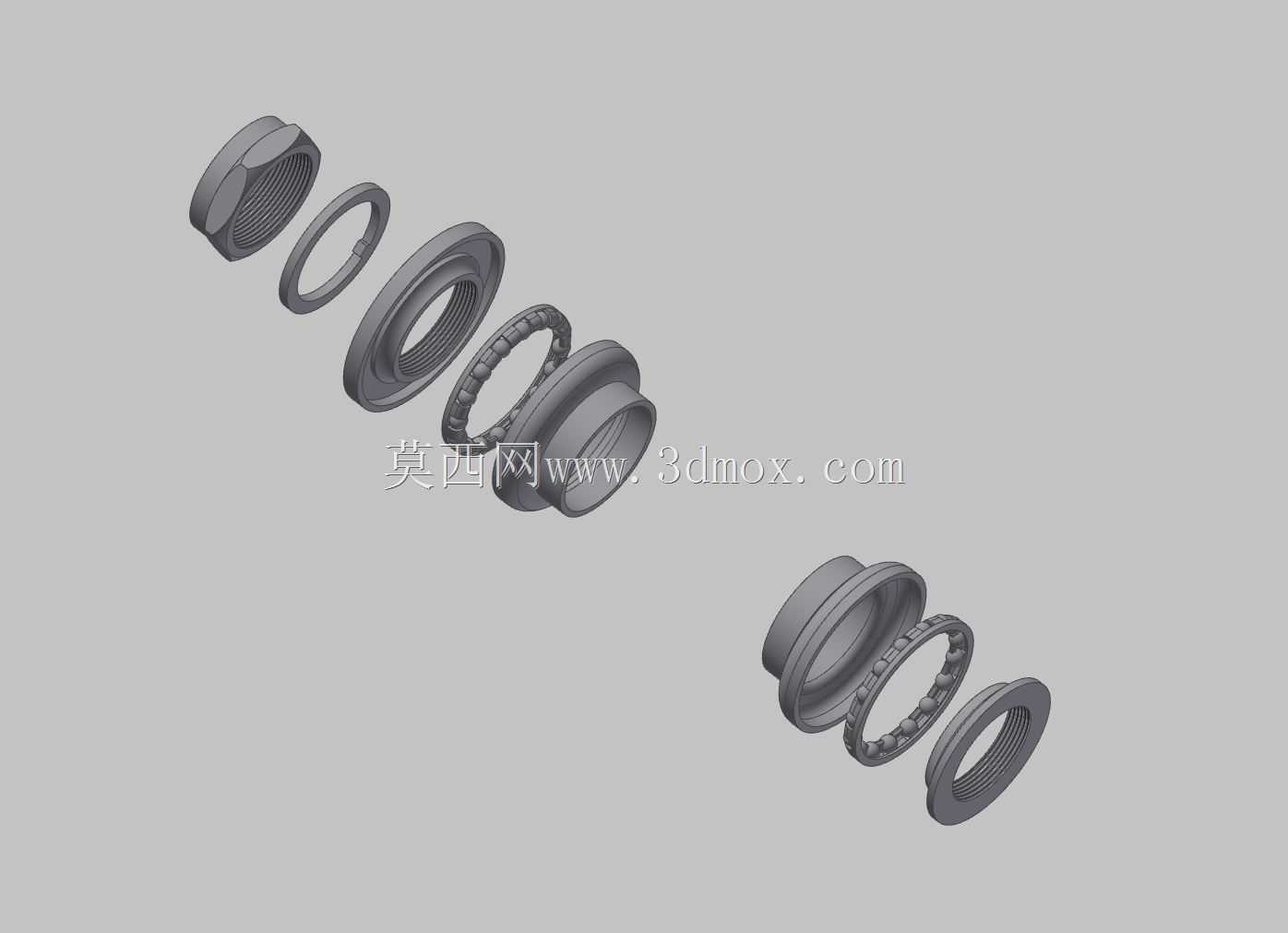

这套三维结构对应的是自行车车头部位的核心连接部件，也就是日常骑行装备里俗称的碗组组件，主要应用在各类民用通勤自行车、山地运动自行车、公路竞速自行车的前叉与车架头管衔接位置，是保障骑行转向操作顺滑、承载整车前部受力的关键结构件。在实际骑行场景中，该部件承担着多重核心作用：一方面要衔接车架头管与前叉舵管，让车把带动前叉完成转向动作时始终保持顺畅无卡顿，哪怕经过颠簸路面、承受骑行过程中的纵向冲击与侧向扭转力，也能维持转向精度，避免出现车头晃动感；另一方面要通过内部的轴承结构降低转动摩擦阻力，减少长期使用的磨损量，延长车头部件的维护周期，降低日常骑行的保养成本。从功能特性来看，这套压入式结构相比传统螺纹锁紧的碗组，不需要在头管位置加工精密螺纹，既降低了车架生产的加工难度，也避免了螺纹锈蚀、螺纹错牙导致的拆装困难问题，配合密封结构可以阻挡骑行过程中泥水、灰尘进入轴承滚道，哪怕是雨天骑行、非铺装路面越野骑行，也能保持轴承内部的润滑状态，不会出现转向卡涩、异响等问题。在设计思路上，整套组件采用分层同轴装配逻辑，从上端到下端依次设置了锁紧螺母、上压盖、上轴承挡圈、上推力轴承、中隔套、下推力轴承、下压盖的结构，所有零件的同轴度公差严格控制在0.02mm以内，确保装配后轴承滚道不会出现偏载，避免局部受力过大导致的轴承提前失效。上下两组推力轴承采用满装滚针搭配保持架的结构，既可以承受垂直方向的骑行载荷，也能应对转向时的径向扭转力，轴承内外圈的接触面做了硬化处理，表面硬度达到HRC58-62，具备足够的耐磨性能。在外形尺寸与安装边界的设计上，整套组件的外径匹配常规自行车架头管的44mm通用内径规格，压入段的配合公差采用过渡配合设计，既可以保证压入后不会出现松动移位，也不会因为过盈量过大导致头管被撑裂；内部通孔直径匹配标准28.6mm直径的前叉舵管，适配市面上绝大多数常规规格的自行车前叉产品；总装配高度控制在35mm以内，不会超出常规车架头管的长度范围，上下压盖的边缘做了圆弧过渡处理，装配后可以和车架头管端面紧密贴合，没有突出的棱角，既提升了外观的整体性，也能避免尖锐边角在骑行过程中造成磕碰损伤。整套结构的零件拆分逻辑清晰，每个部件的受力路径都经过反复校核，确保在长期交变载荷作用下不会出现结构变形、断裂等失效问题，完全满足日常骑行、运动骑行的使用强度要求。
