离心泵蜗壳流体过流部件结构设计

该蜗壳结构是离心泵核心的流体能量转换部件，主要应用于市政供水、工业循环输水、暖通空调水循环、农田排灌、化工流体输送等场景的离心泵机组中，承担着收集叶轮甩出的高速流体、将流体的部分动能平稳转化为压能、消除流体旋拧扰动、引导流体均匀流向出口管路的关键作用，其流道设计的合理性直接决定整泵的运行效率、振动噪声水平与运行稳定性。

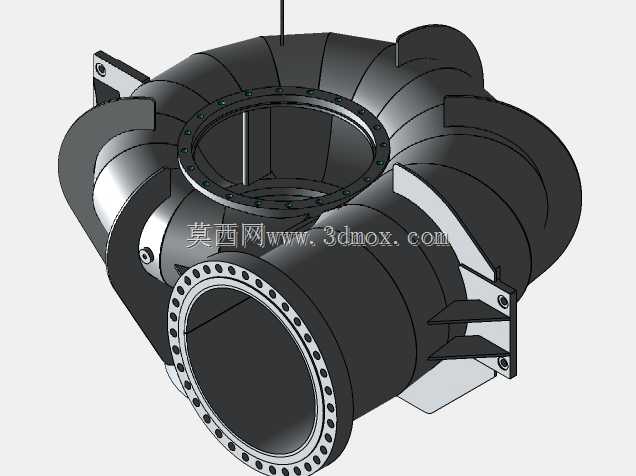

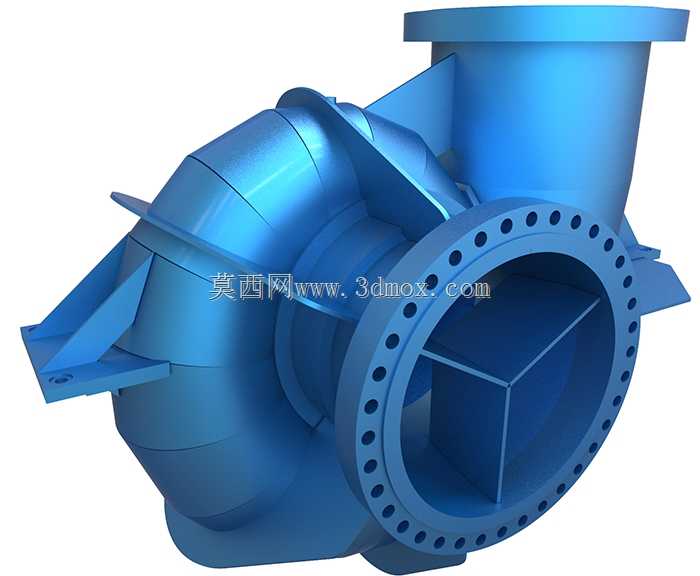

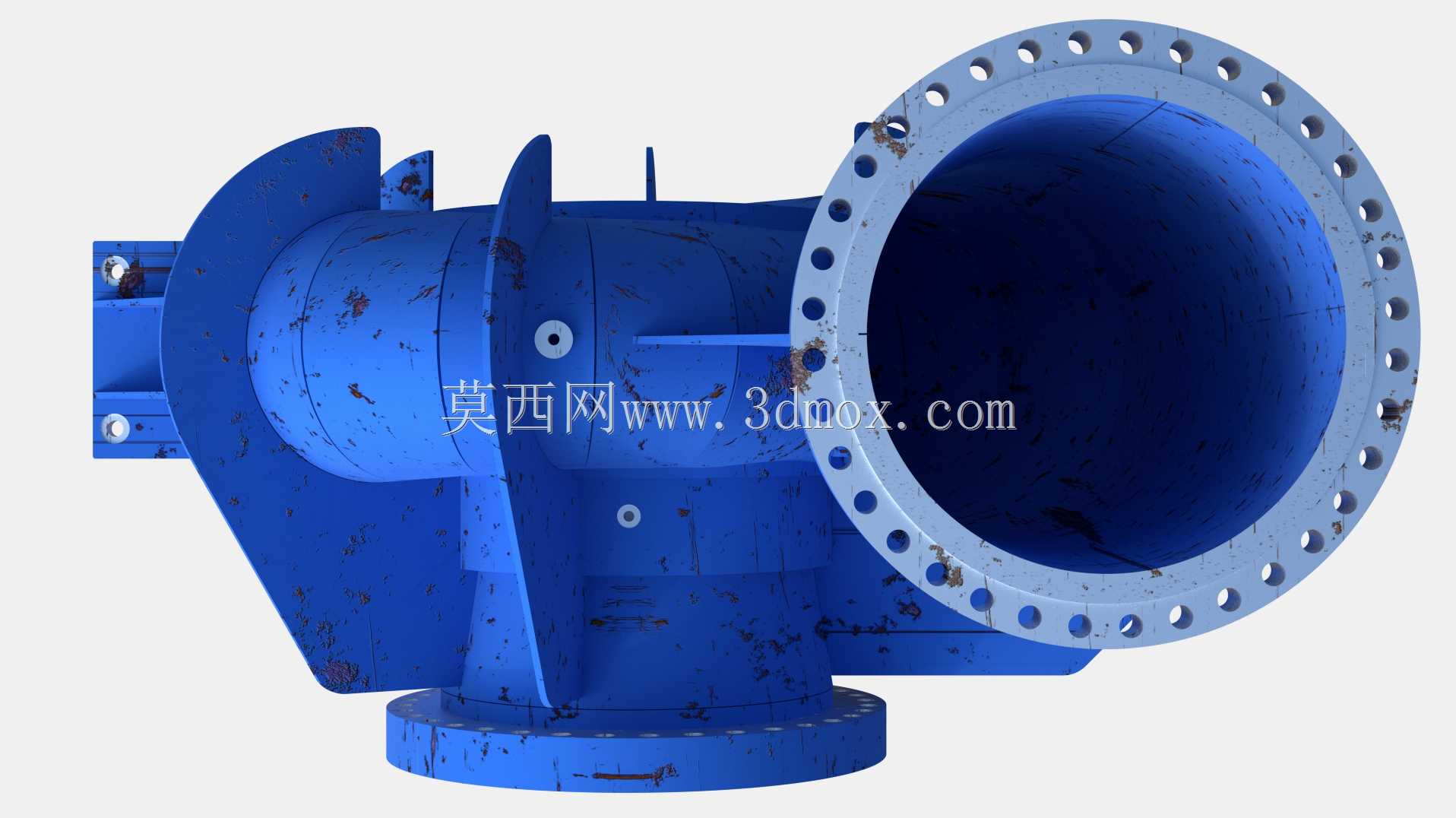

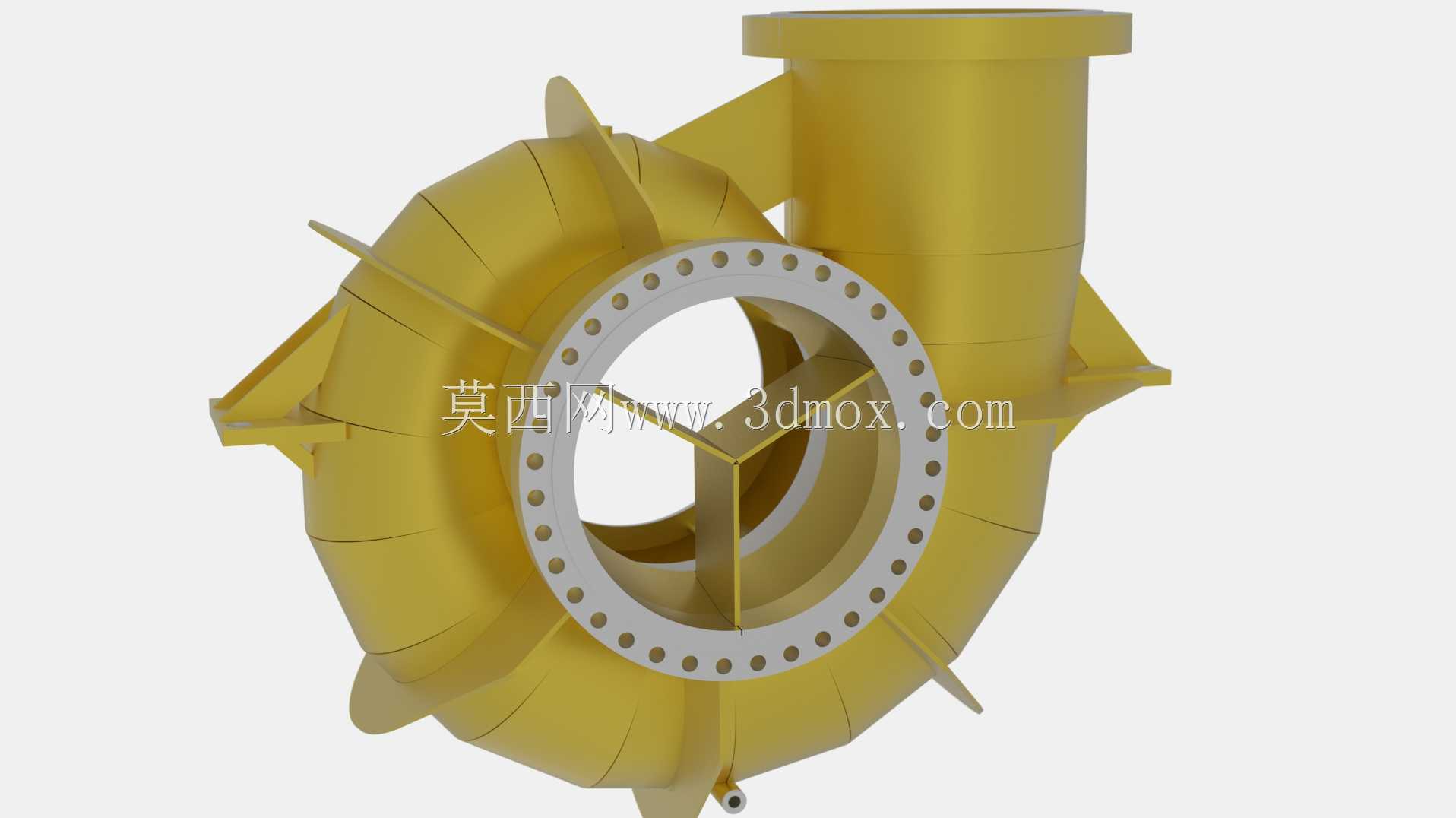

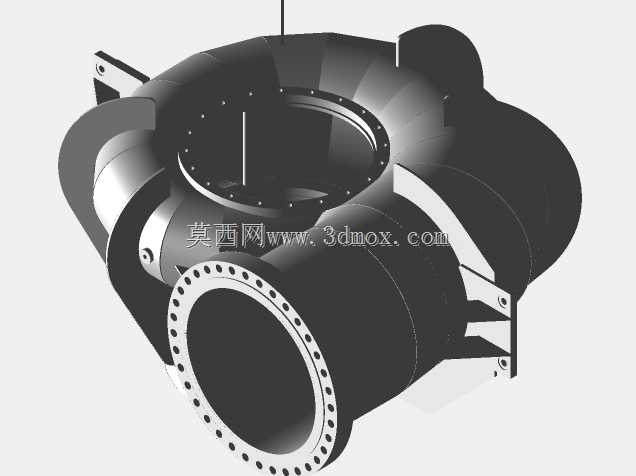

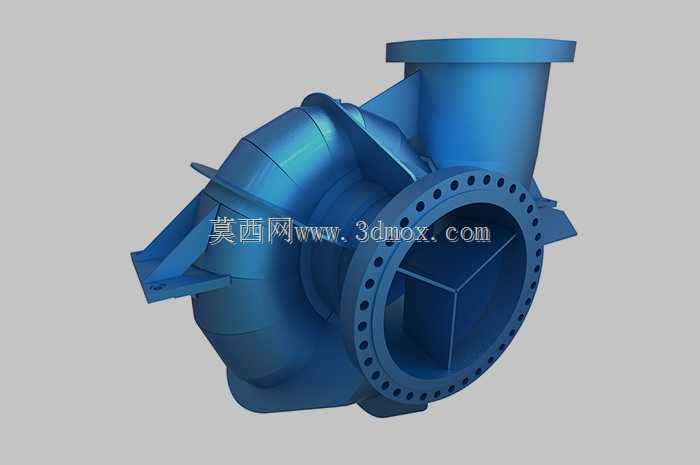

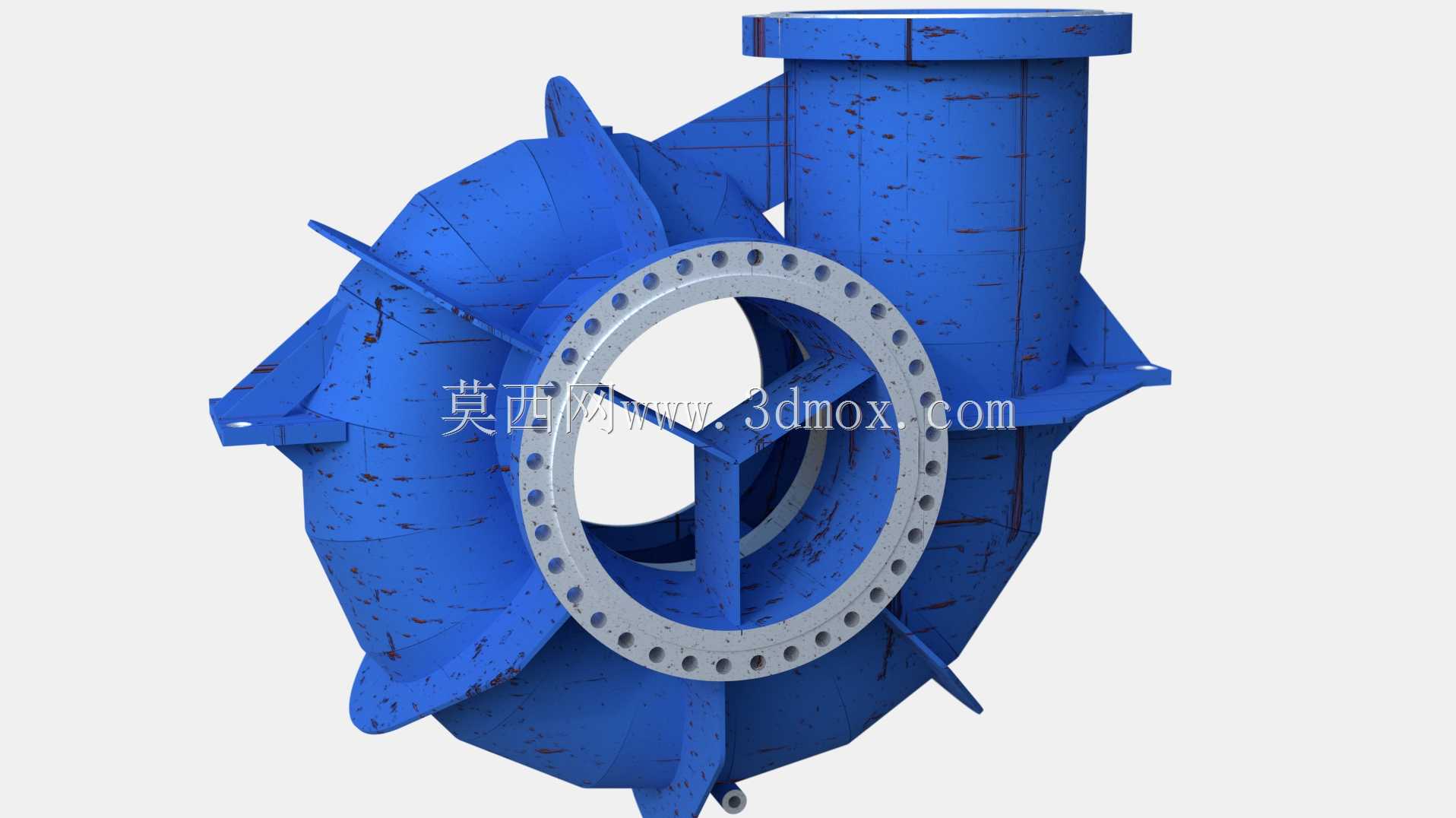

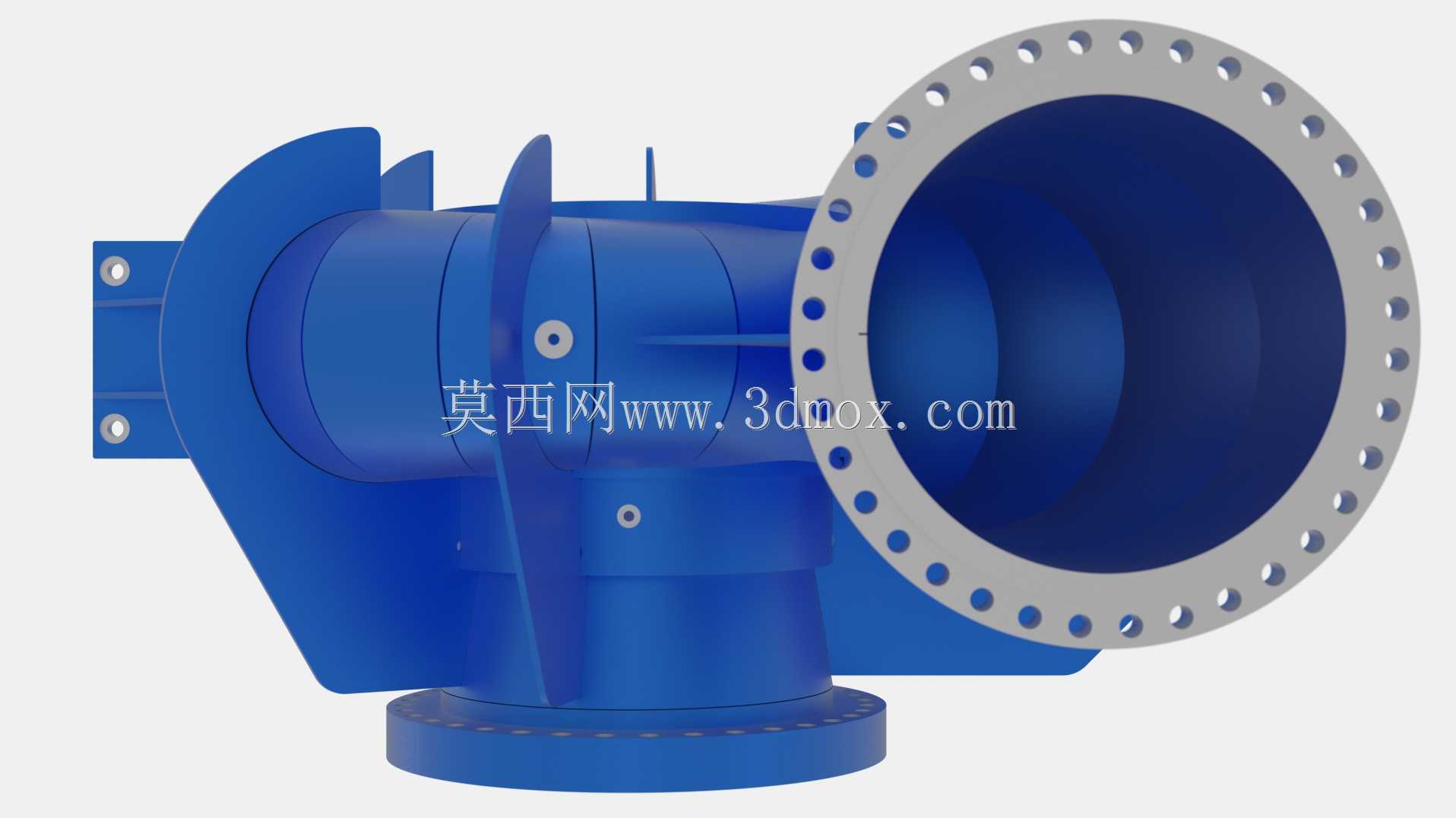

从功能特性来看，该蜗壳采用螺旋形渐扩流道设计，流道截面顺着叶轮旋转方向逐步扩大，能够匹配叶轮圆周方向不同位置的流体出流量，保证各截面流速均匀稳定，避免因流道突变产生局部涡流与水力损失；壳体外侧设置的加强筋结构，能够在不额外增加壳体整体壁厚的前提下大幅提升结构刚度，承受泵腔内部的高压流体载荷，降低运行过程中的结构形变与共振风险；侧部的法兰连接端采用周向均匀布置螺栓孔的设计，能够实现与泵体端盖、叶轮腔的精准对位密封，保证连接位置的耐压密封性能，避免高压流体泄漏；顶部的垂直出口法兰可对接不同管径的输水管道，适配多种管路安装布局需求。

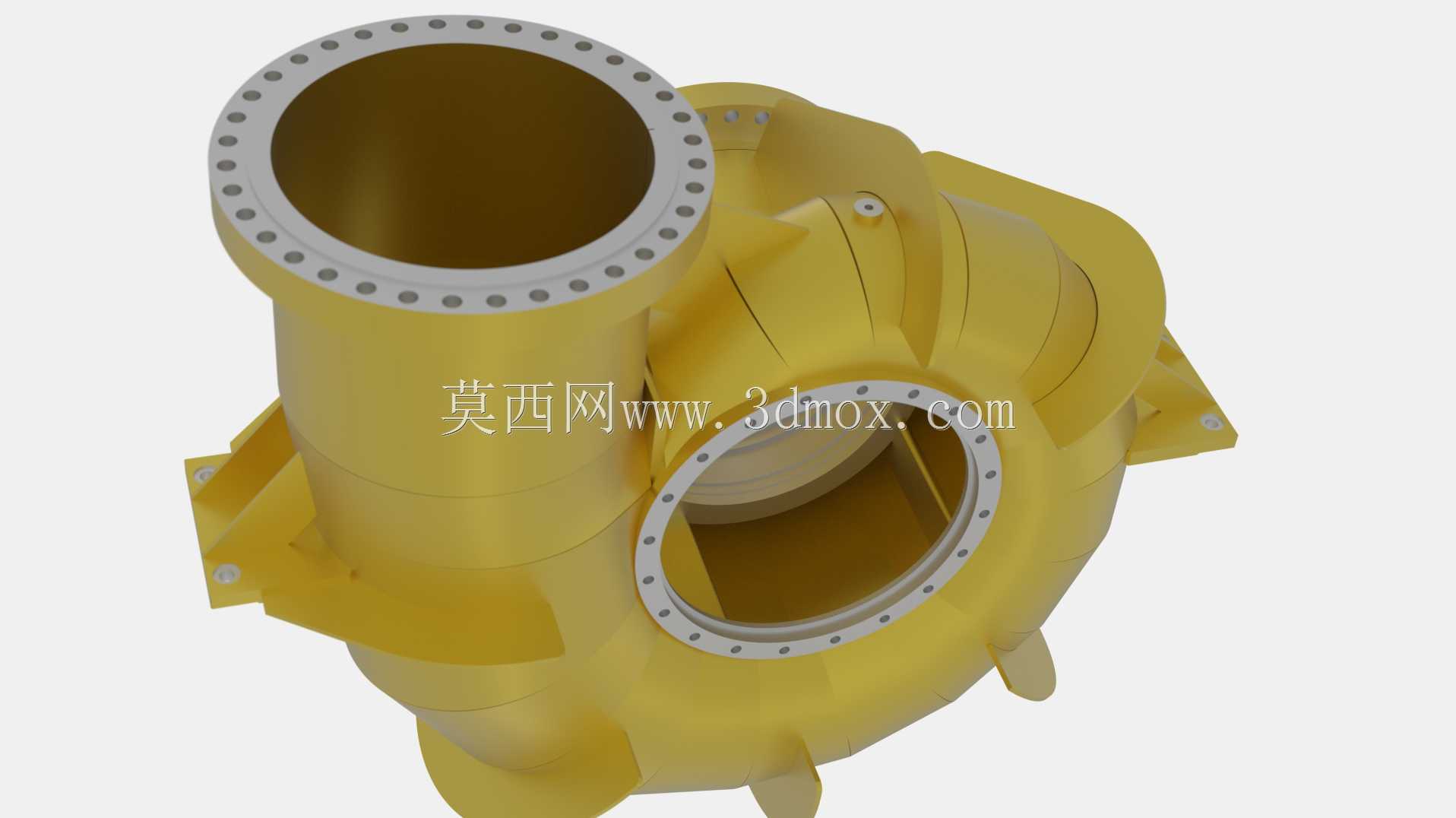

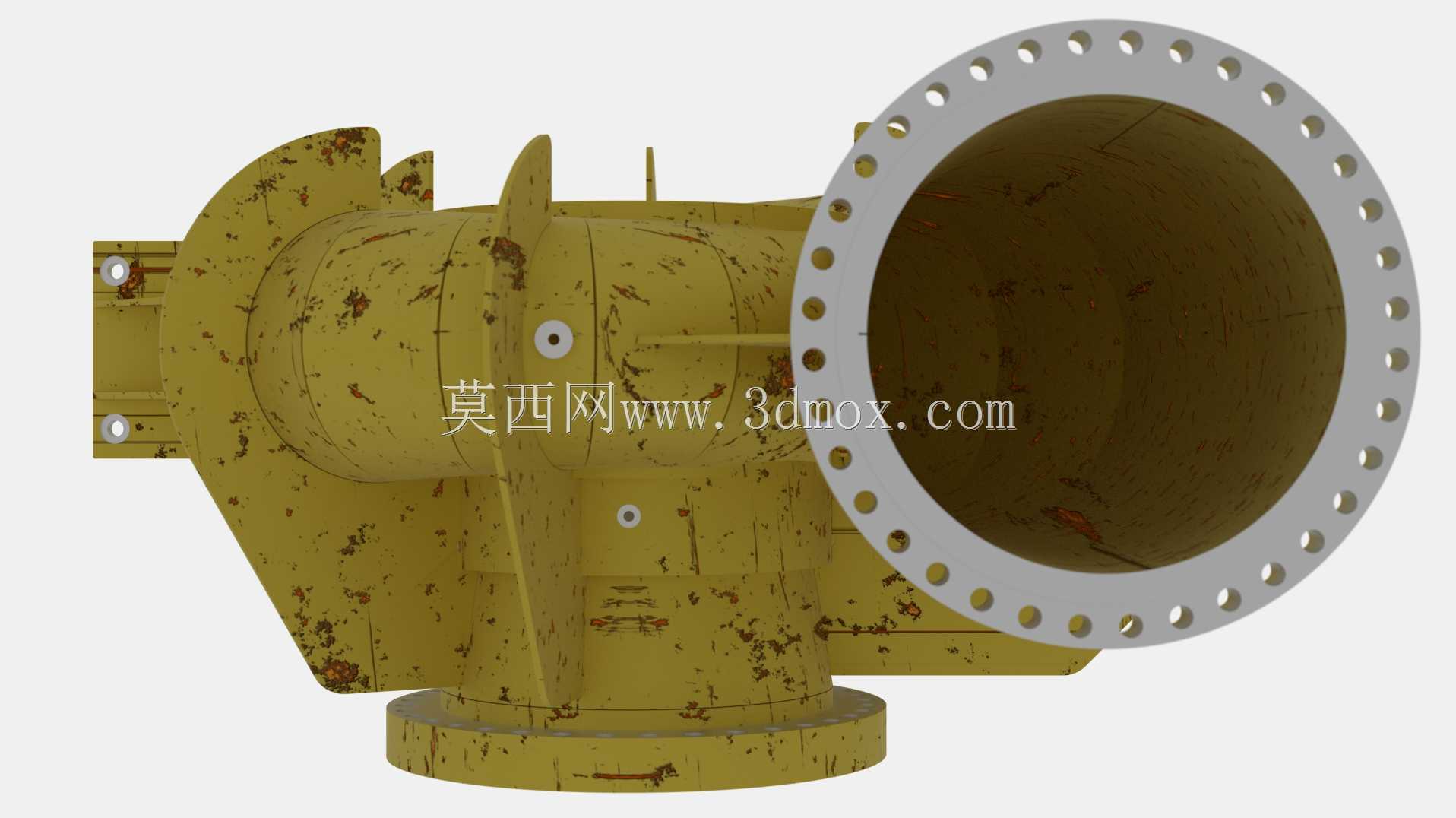

在设计思路层面，该蜗壳围绕水力性能与结构可靠性双重目标开展设计，首先依据离心泵的设计流量、扬程参数确定螺旋流道的基圆直径、各断面面积变化规律与隔舌安放角，保证流体从叶轮流出后能够顺畅进入蜗壳流道，减少隔舌位置的流体冲击损失；其次结合泵的额定工作压力计算壳体壁厚，在流道转弯、载荷集中的位置增设加强结构，平衡结构强度与铸件重量，降低生产制造成本；同时充分考虑铸造工艺的成型需求，流道内壁保持顺滑过渡，避免出现锐角、壁厚突变等容易产生铸造缺陷的结构，提升铸件成品率。

从安装边界来看，该蜗壳侧部法兰的螺栓孔采用标准节圆直径布置，能够匹配同规格离心泵的叶轮腔、密封组件的安装尺寸，顶部出口法兰的公称通径与连接尺寸符合通用管路法兰标准，无需额外制作转换接头即可完成管路对接；壳体底部的支撑结构可适配标准离心泵的安装底座，安装时能够保证蜗壳与叶轮、泵轴的同轴度要求，避免因安装错位产生偏磨、振动超标等问题，整体结构可直接用于同参数离心泵的整机装配，也可作为老旧泵组蜗壳损坏后的替换备件使用。
