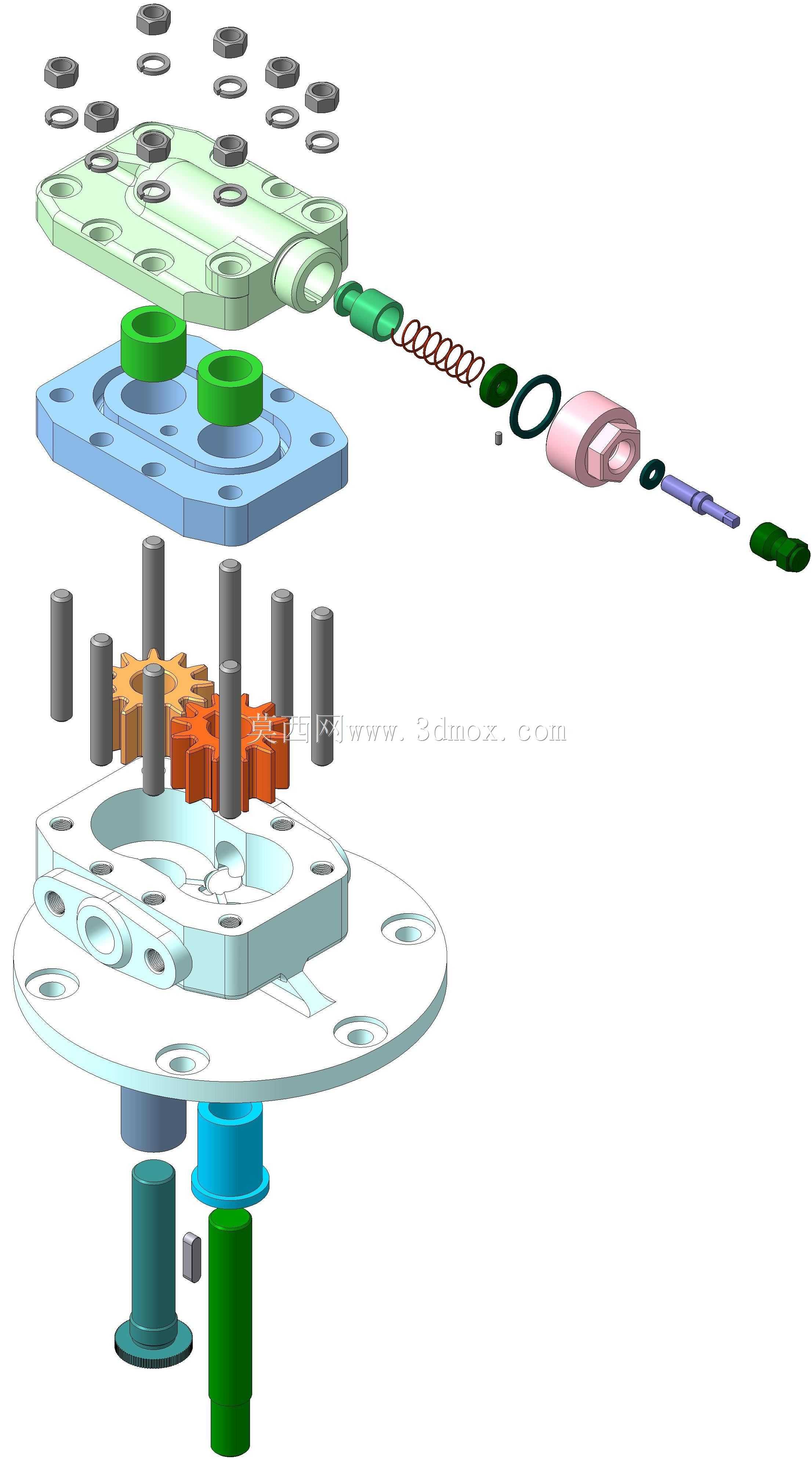

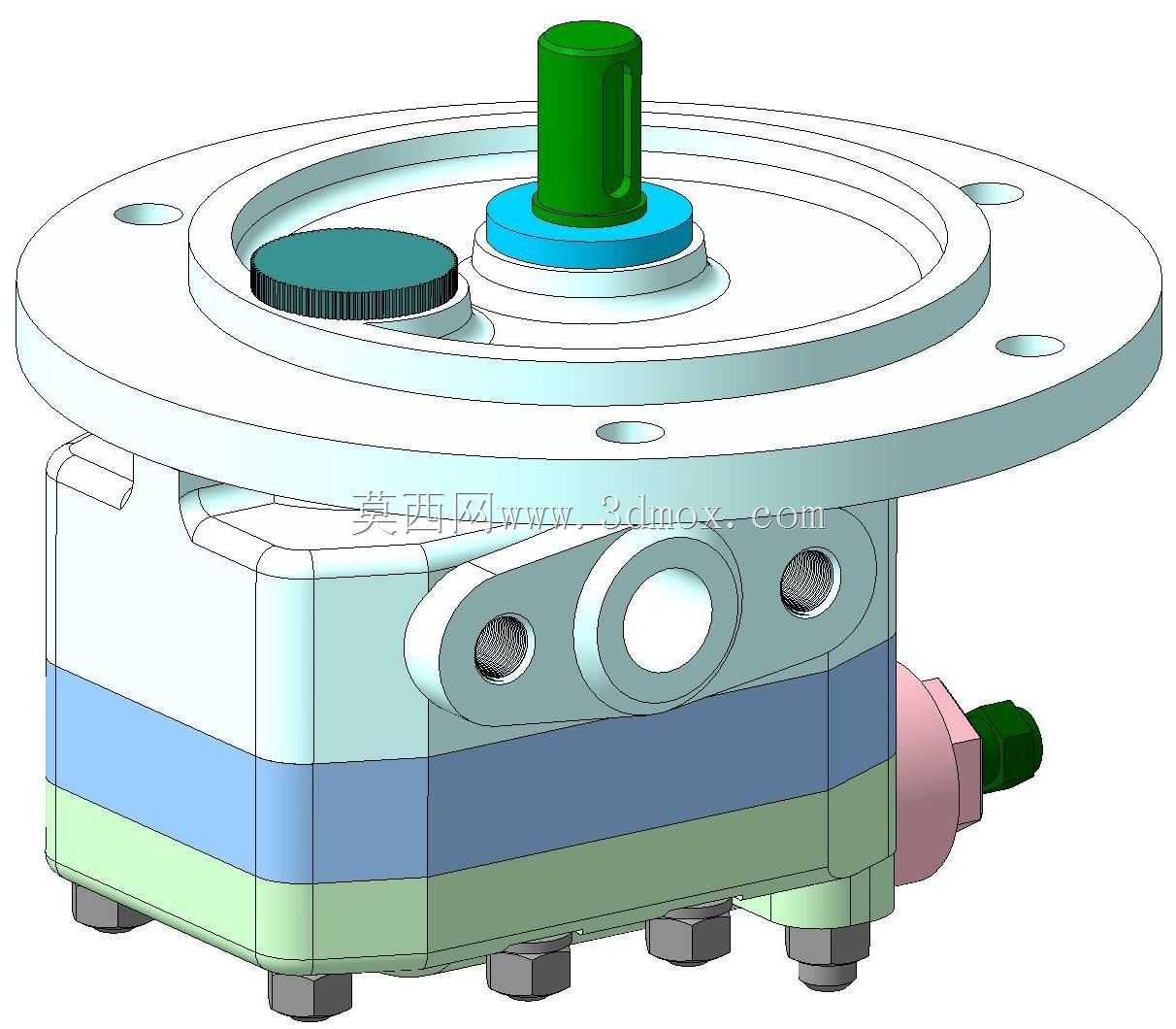

齿轮式流体输送泵爆炸视图结构设计

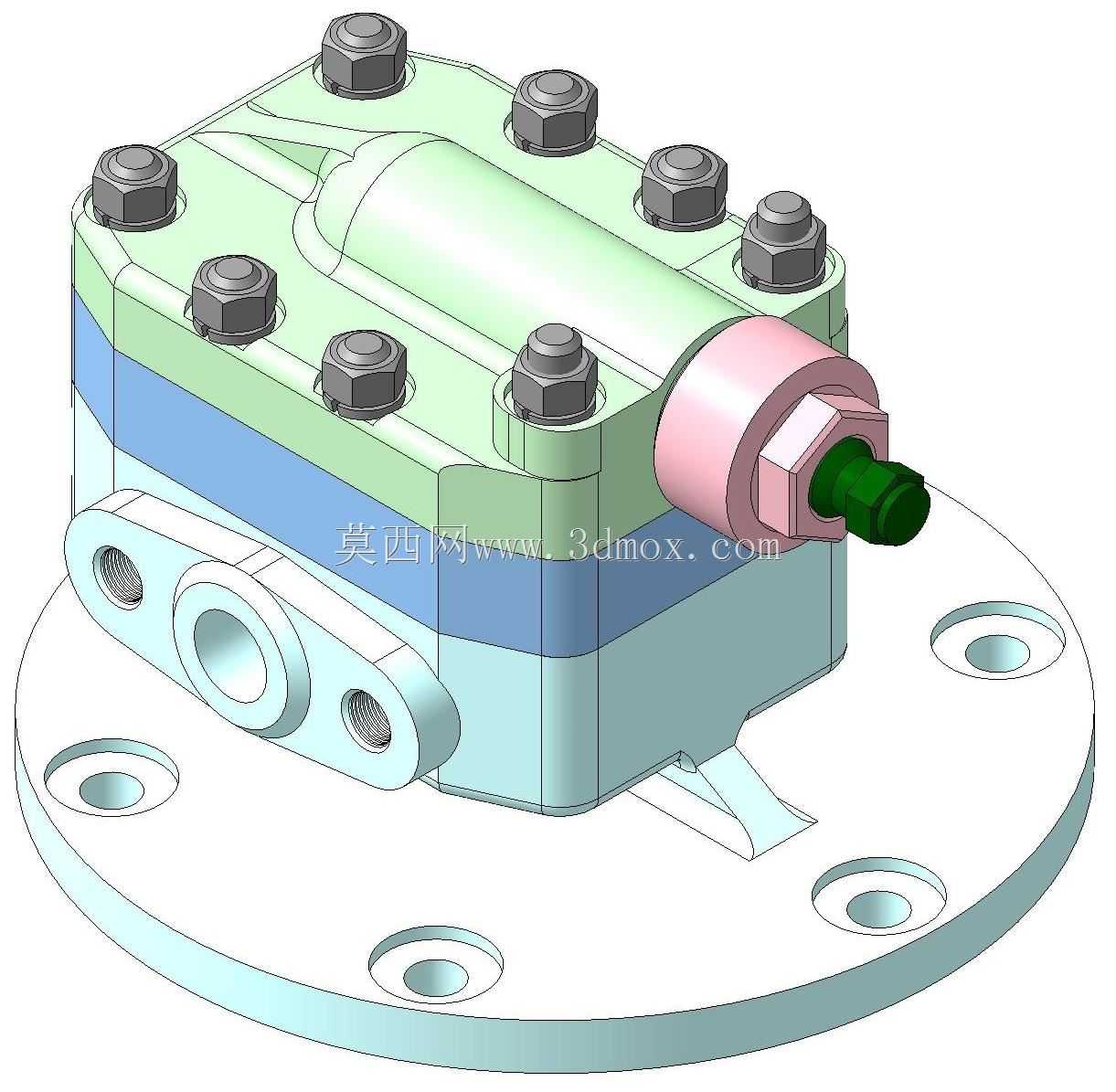

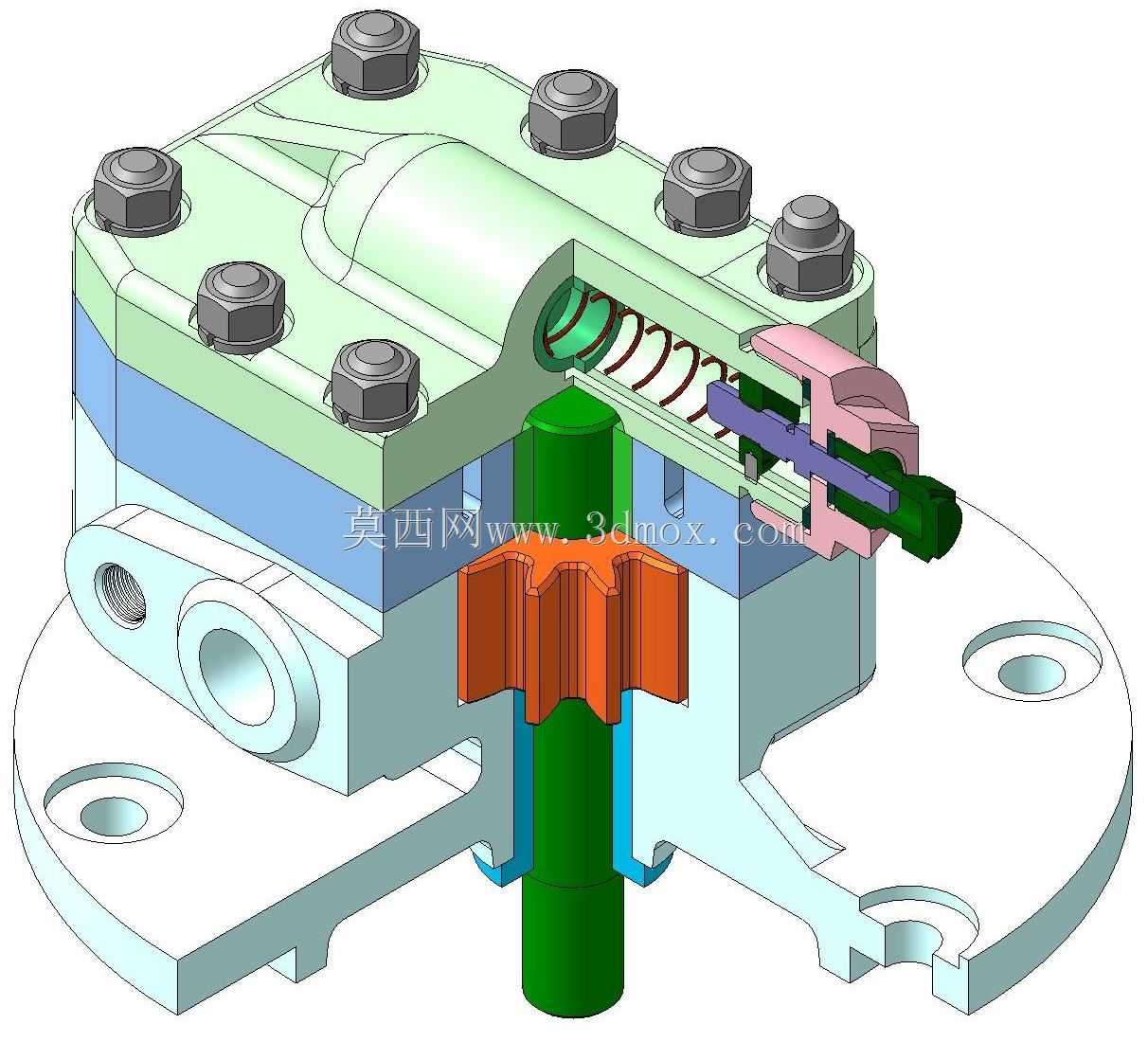

这款齿轮式流体输送泵主要面向液压系统、润滑回路、低压流体输送场景设计，可在机床润滑系统、小型液压工作站、燃油输送管路中承担动力输送职能，依靠啮合齿轮的容积变化实现流体的稳定抽吸与加压输出，适配黏度范围较宽的洁净流体介质，不适合输送含大颗粒杂质的流体，避免齿面磨损与密封件划伤。从结构设计来看，整体采用分层堆叠式布局，最上层为泵盖端板，预留了多组螺栓过孔与定位销孔，既保证与中层泵体的同轴度定位，也通过均匀分布的紧固点实现端面的均匀压紧，避免局部密封失效；中层为齿轮容置腔，内置一对相互啮合的直齿圆柱齿轮，齿轮轴通过衬套与泵体、泵盖的安装孔配合，保证转动过程中的径向间隙控制在合理范围，减少内泄漏提升容积效率；下层为安装法兰底座，法兰面设置了环形密封槽与多组安装孔，可直接对接管路法兰或设备安装面，无需额外转接结构。密封系统采用多维度组合设计，齿轮轴伸出端设置了轴用密封圈与弹簧蓄能结构，可在轴转动过程中持续补偿密封面磨损，防止流体沿轴向外泄；泵体与泵盖、底座的结合面设置了板式密封垫片，配合螺栓的预紧力实现端面静密封；进出油口位置设置了O型圈密封槽，可适配标准管接头的密封需求。传动端的设计兼顾了安装便捷性与传动可靠性，轴端采用扁位结构对接外部动力输入件，可直接与电机输出轴、联轴器配合，无需额外加工键槽即可传递额定扭矩。整体安装边界紧凑，法兰底座的安装孔位采用对称布局，可适配水平、垂直等多种安装姿态，泵体侧面预留的进出油口采用同规格接口设计，可根据管路走向灵活调整进出口方向，降低现场管路布置的难度。设计过程中对各部件的配合间隙做了针对性优化，齿轮端面与泵盖的轴向间隙控制在极小范围，既避免齿轮转动时与端盖发生摩擦，也尽可能减少高压侧流体向低压侧的内泄漏，提升泵的工作效率；衬套采用耐磨材质制作，可在长期连续运转过程中保持轴孔的配合精度，延长泵的整体使用寿命。各零部件均采用模块化拆分设计，当密封件、衬套等易损件出现磨损时，可逐层拆解更换，无需整体报废，降低后期维护成本。
