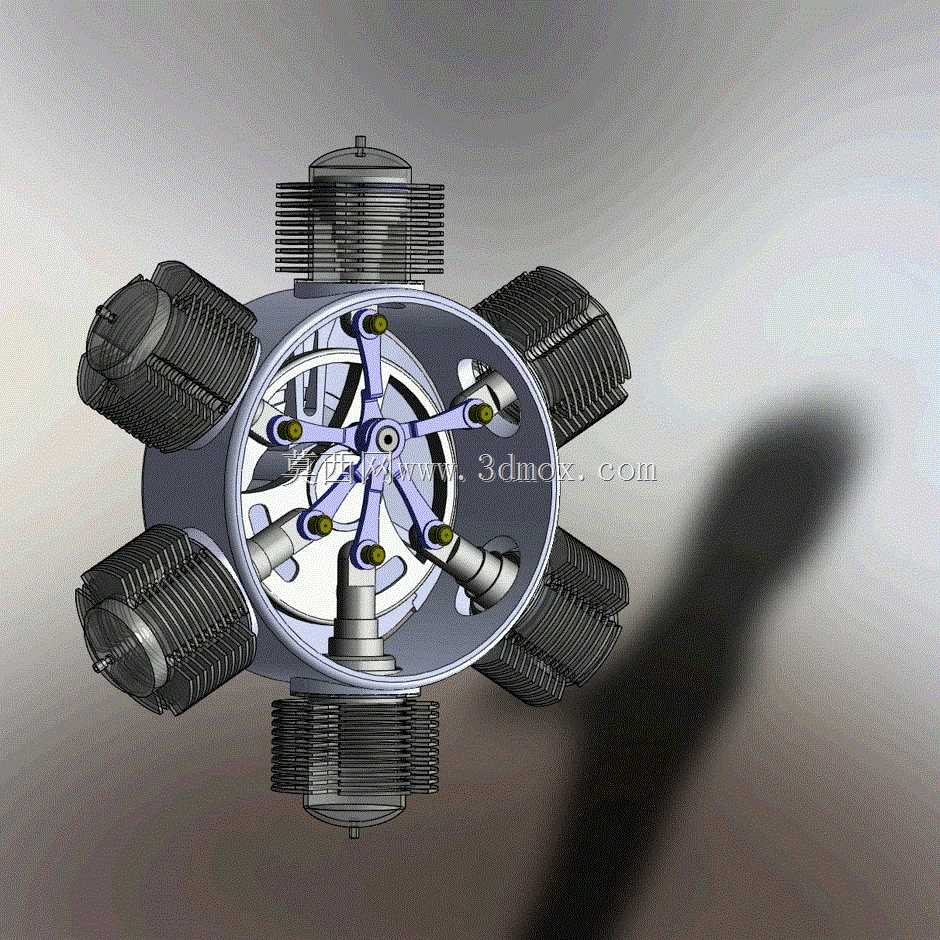

六缸星型排布径向柱塞动力传输结构

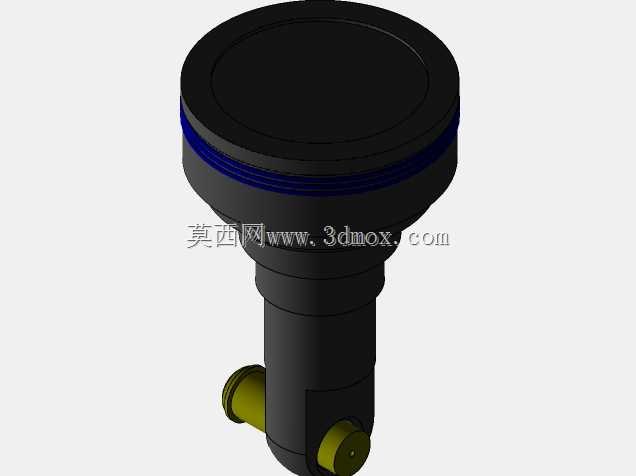

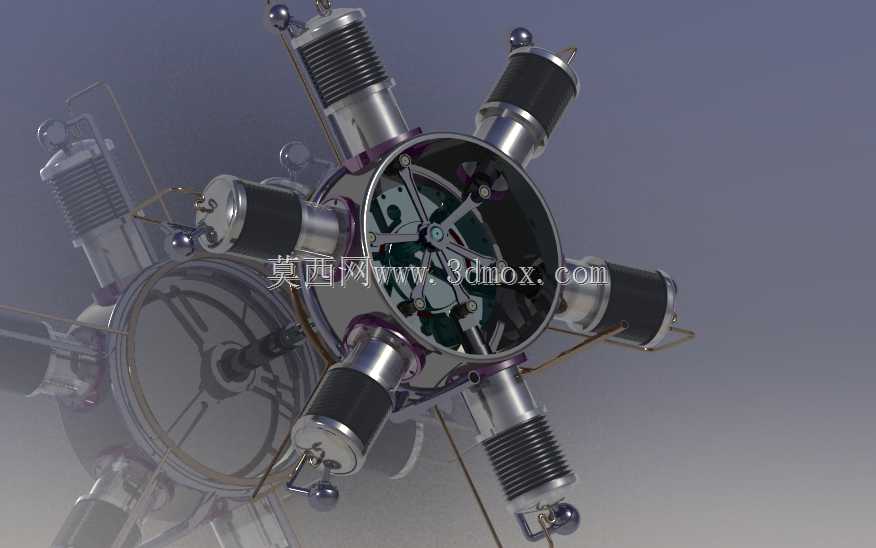

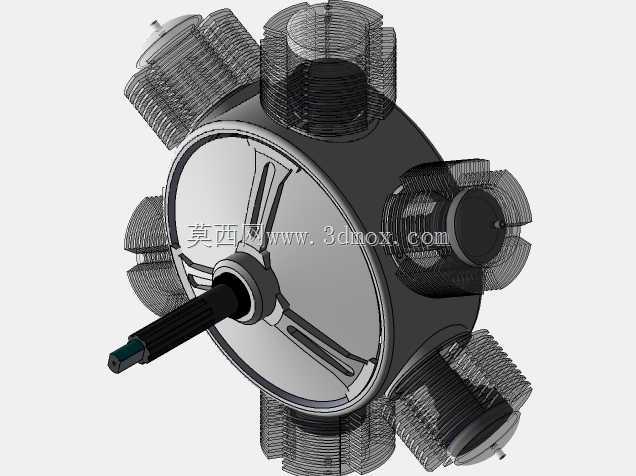

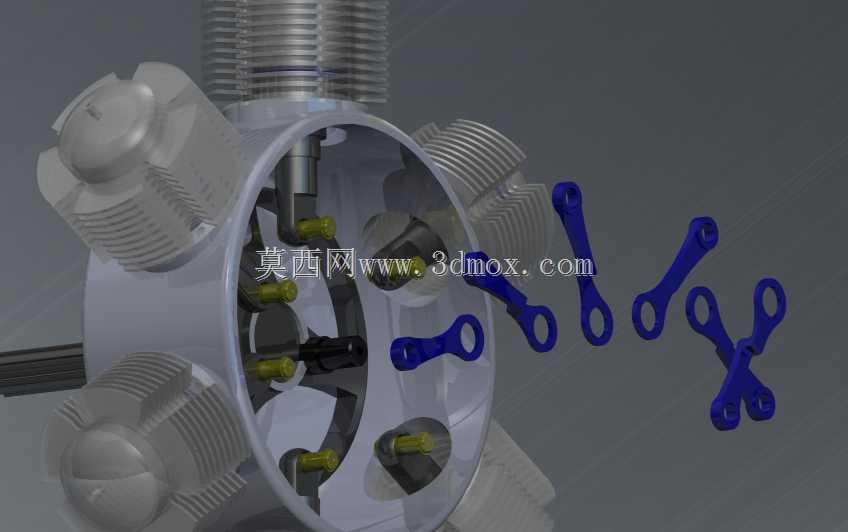

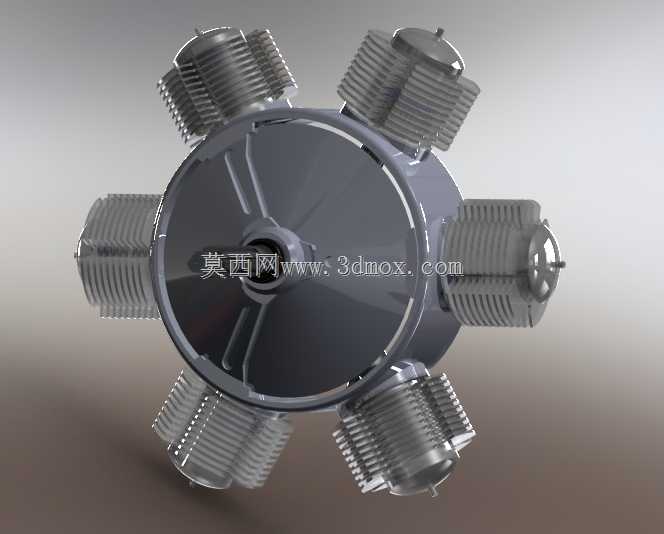

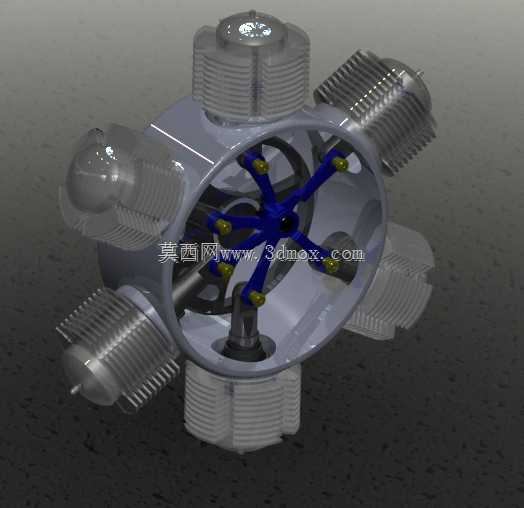

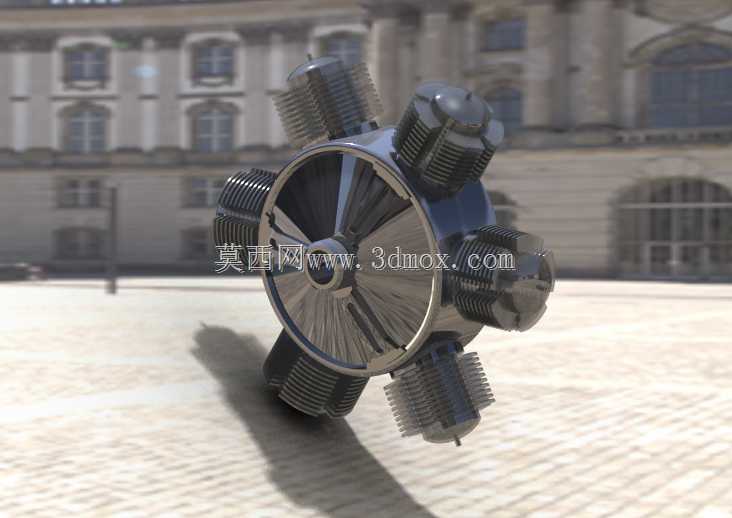

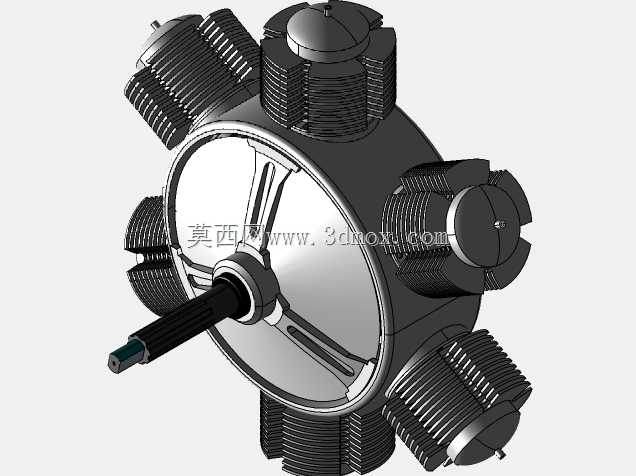

该径向柱塞结构主要应用于液压系统动力供给、高压流体输送场景，常见于工程机械液压回路、航空辅助动力单元、固定式工业液压站等对输出压力稳定性、结构紧凑度有较高要求的工况中，核心作用是通过柱塞的往复运动完成密闭容腔的容积变化，实现低压流体吸入、高压流体排出的连续作业，为整套液压系统提供稳定的高压动力源，驱动后续液压执行元件完成直线伸缩、旋转摆动等预设动作。从功能特性来看，该结构采用六缸径向星型排布设计，相比单排直列柱塞结构，在同等输出排量下径向尺寸更紧凑，动力输出的脉动率更低，运转过程中各缸柱塞的径向作用力可在中心曲轴位置实现部分自平衡，有效降低运转过程中的振动幅值与轴承负载，提升整体结构的运转寿命与运行平稳性。每个柱塞单元独立配置散热鳍片式缸体结构，可在连续高压作业过程中通过增大与空气的接触面积快速导出摩擦与介质压缩产生的热量，避免缸内温度过高导致的密封件老化、介质粘度下降等问题，适配长时间连续作业的工况需求。设计过程中优先围绕中心曲柄的回转轨迹做各缸的位置排布，确保每个柱塞的行程完全一致，各缸进排油通道的流道长度、通流截面尺寸统一，避免不同缸体之间出现流量差导致的输出压力波动；中心配流盘与各缸油道的对接位置采用圆弧过渡结构，降低高压油液流转过程中的沿程压力损失，同时在柱塞与缸体的配合段预留合理的密封配合长度，兼顾运动顺滑度与高压密封性能。安装边界方面，该结构以中心曲轴轴线为安装基准，整体外轮廓为正六边对称形态，各缸体外缘到中心轴线的径向距离一致，安装时可通过中心基座的定位止口完成与动力输入单元的同轴对接，轴向安装尺寸预留了曲柄回转的避让空间，避免运转过程中柱塞运动部件与外接安装架、管路接头发生运动干涉，各缸的进排油接口统一朝向外侧排布，方便现场管路的连接与后续维护操作。
