金属外螺纹异径过渡接头结构设计

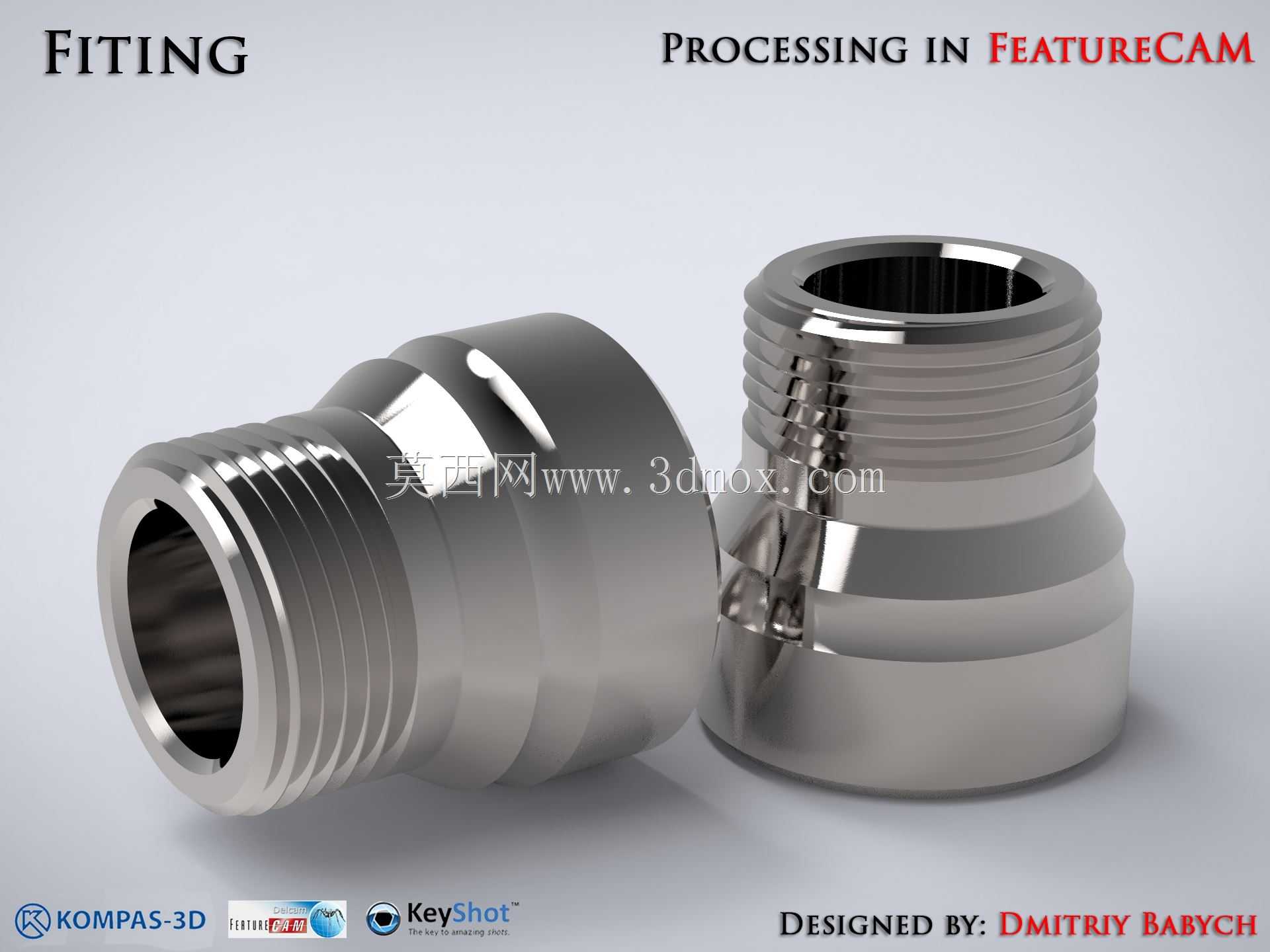

这款金属外螺纹异径过渡接头，是工业流体输送管路系统中应用极为广泛的基础连接构件，主要承担不同通径管路之间的转接过渡功能，可在液压油路、气动回路、工业给排水、中低压燃气输送、化工介质输送等多类场景下使用，适配碳钢、不锈钢、铜合金等多种金属管路的连接需求，能够在不改变原有管路布设走向的前提下，快速完成异径管路的对接，大幅降低管路改造的施工难度与材料成本。从产品功能特性来看，接头两端采用标准外螺纹结构设计，螺纹牙型经过精密车削加工成型，牙距均匀、牙面光洁度高，装配时可与对应规格的内螺纹部件形成紧密咬合，配合端面密封垫或螺纹密封带使用时，可承受1.6MPa以内的常规管路工作压力，有效避免介质渗漏问题；接头中部采用渐变式异径过渡结构，而非直角台阶式变径，能够让管路内的流体在经过接头位置时保持平缓的流态，减少局部紊流与压力损失，同时降低流体冲刷对接头内壁的气蚀损伤，有效延长接头的整体使用寿命。在设计思路层面，这款接头充分考量了实际安装场景的操作便利性与结构强度需求：接头中部设计有六角形的拧动夹持位，其对边尺寸符合标准扳手的操作空间要求，安装时无需额外定制工装，使用普通活动扳手或对应规格的呆扳手即可完成拧紧操作，夹持位的边角做了小圆角过渡处理，避免安装时边角划伤操作人员手部；接头整体采用实心金属棒料经车削加工成型，内部流道与外部结构一次装夹加工完成，能够充分保证内外结构的同轴度，避免装配后出现管路偏斜、螺纹受力不均的问题。从外形尺寸与安装边界来看，这款接头的大端螺纹适配常规大口径管路，小端螺纹适配小口径支路管路，整体轴向长度控制在常规管路安装的预留空间范围内，安装后不会额外占用过多的管路布设空间，接头外部最大直径小于两端螺纹连接所需的扳手操作直径，在密集排布的管路组中也能顺利完成装配操作，不会与相邻的管路或接头产生安装干涉；接头的壁厚经过强度校核，在满足额定工作压力要求的前提下尽可能控制整体重量，既不会因壁厚过薄导致受压变形破裂，也不会因壁厚过大造成材料浪费与整体重量超标，适配各类固定布设与小幅振动的管路安装场景，在常规工况下可长期稳定工作，无需频繁维护更换。
