第一机器人2014（空中辅助）-概念

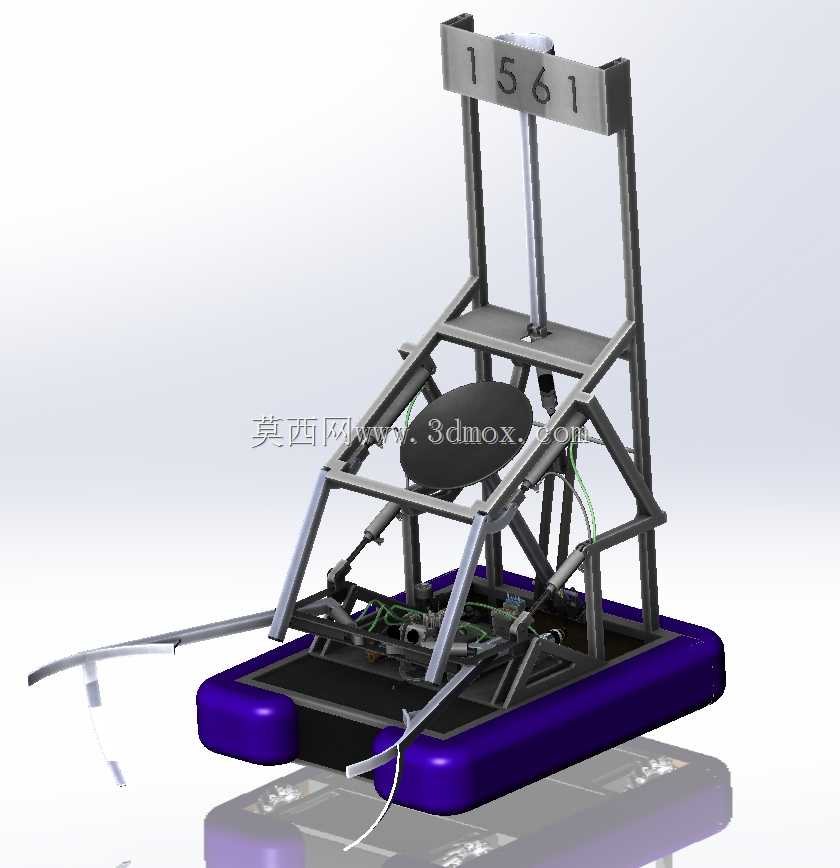

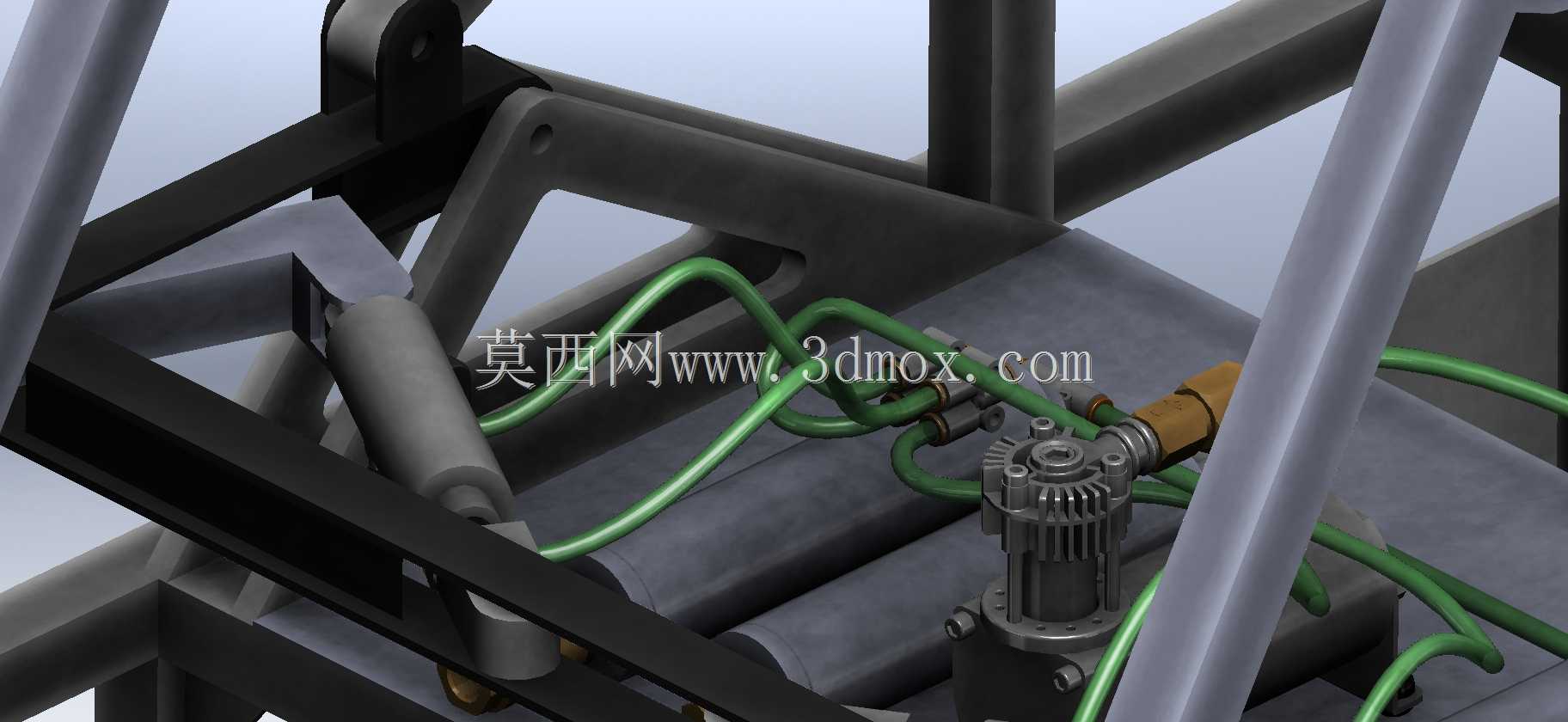

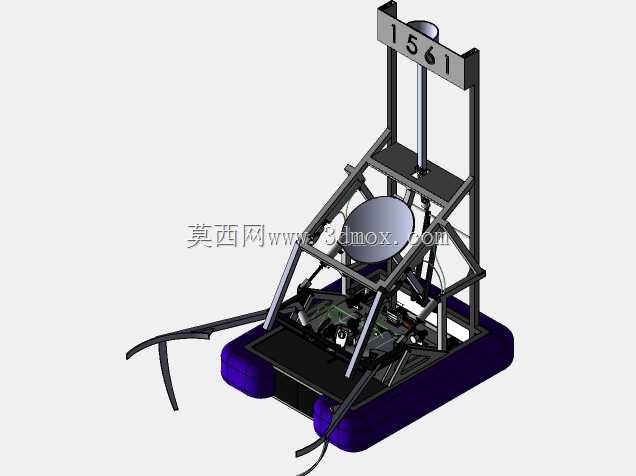

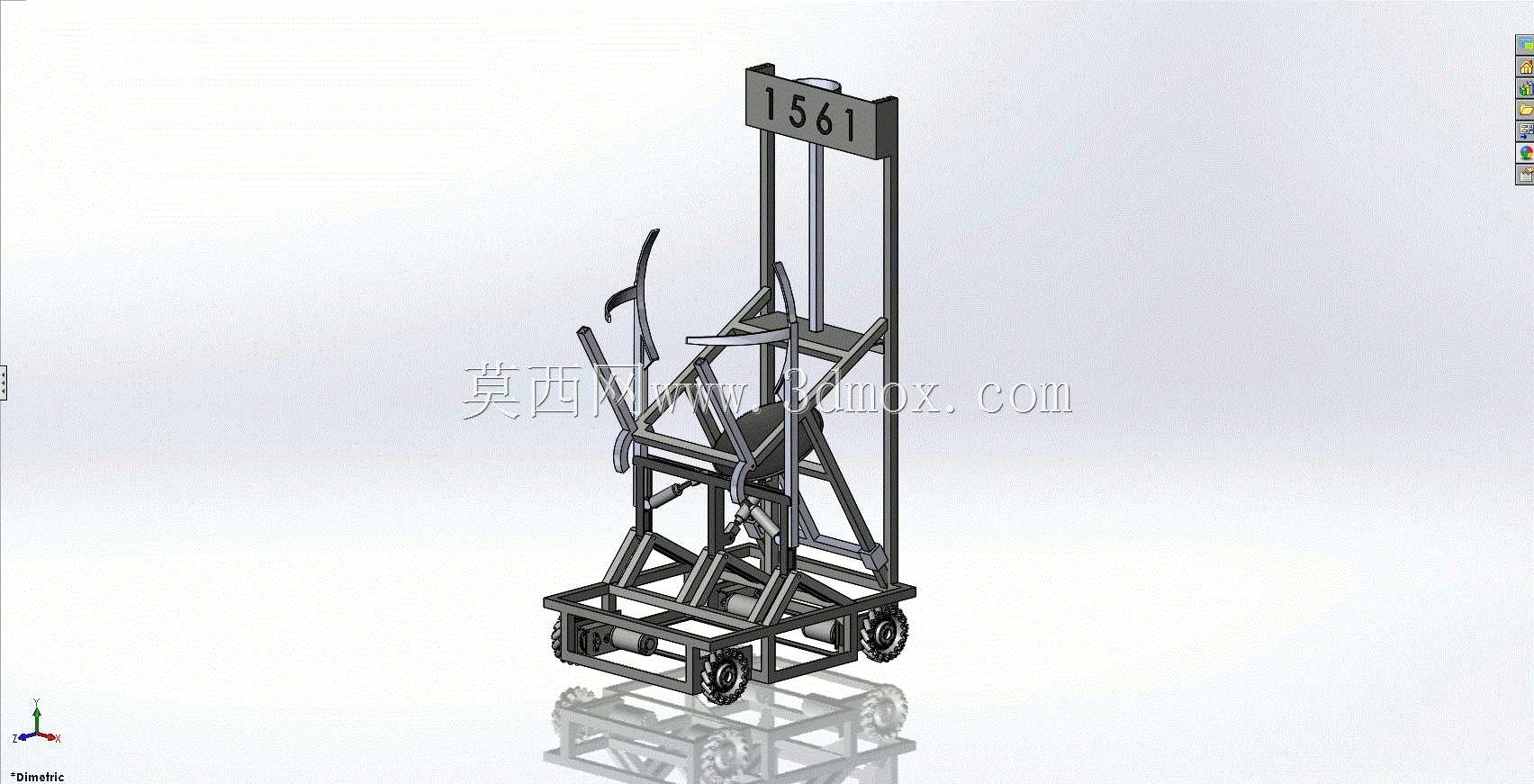

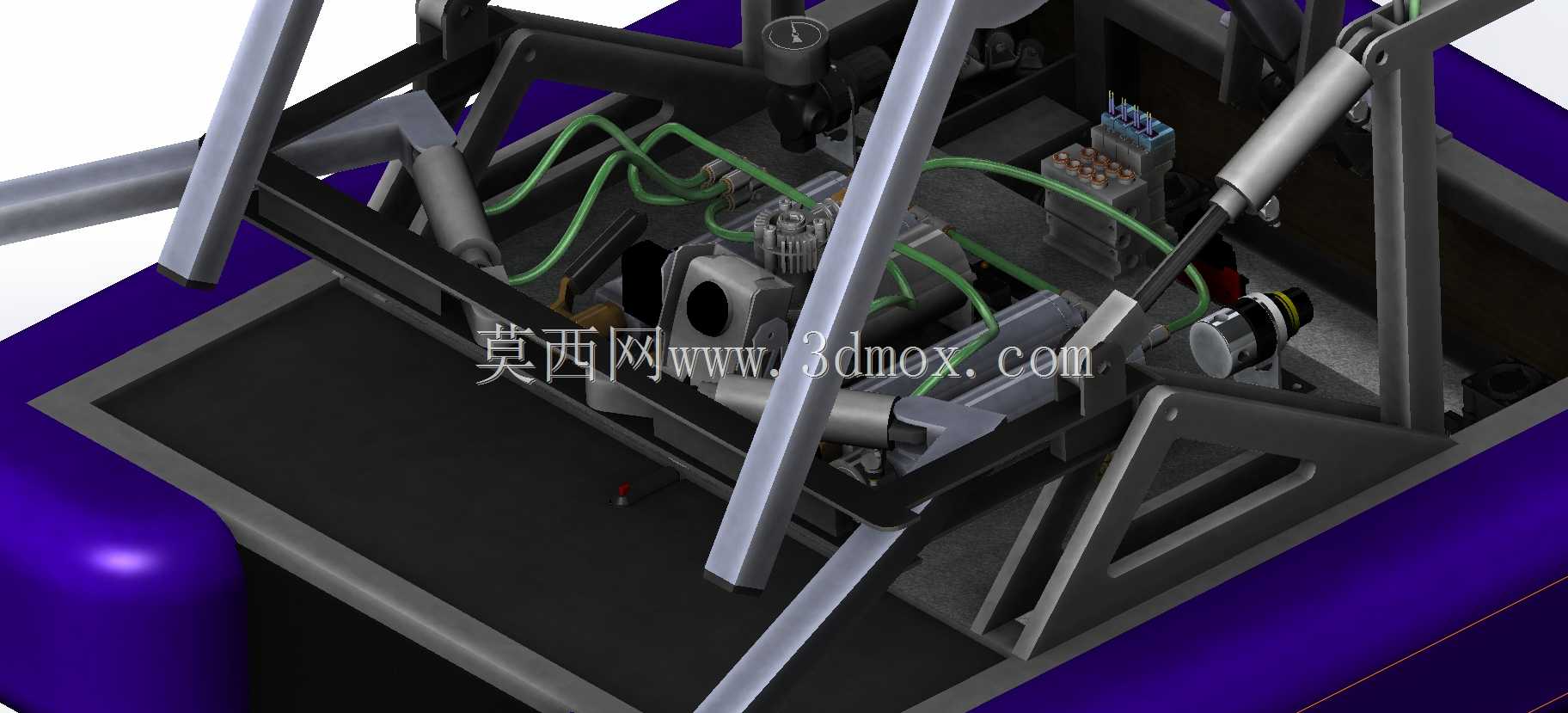

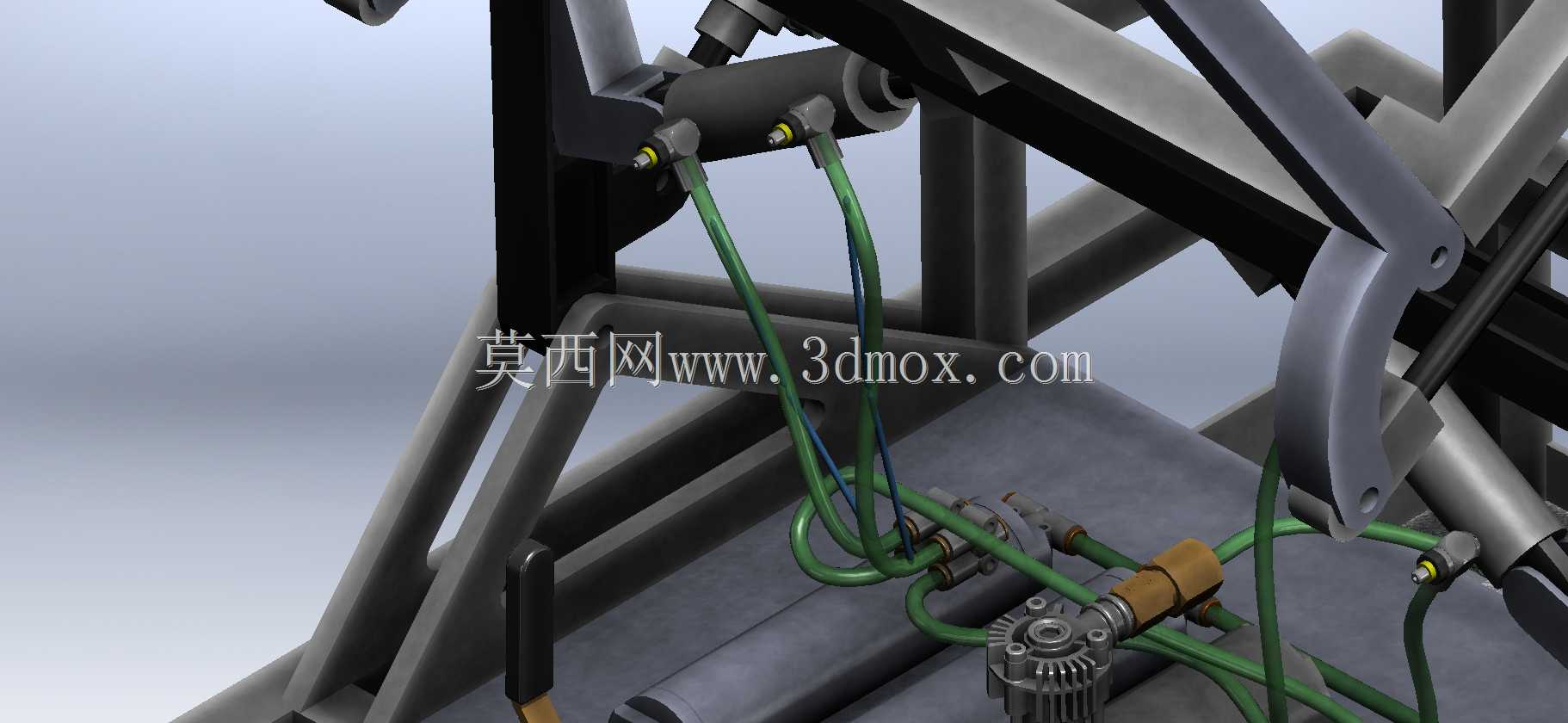

最有趣，但最困难的部分是试图让气动管道在动画中移动。我使用了一个技巧，我有两个隐藏的手臂连接在它们的尖端，到气动连接的地方，然后我把管子扫过一个样条线，我画了一个样条线穿过隐藏臂的端点。关于如何创建管子/电线/电缆，使其随模型移动的完整细节可以在Mattius R的这段非常有用的视频中找到：http://youtu.be/04DqoXJOP8E-----------------------------------------------------------------------------------------------File Details:The assembly 文件被保存为由实体（如果可能）和曲面组成的零件文件。模型不是完全完整的（缺少很多紧固件和电线），也不是完美的，但由于我可能不会再碰它了，我认为它值得分享，希望它能激励其他喜欢机器人的人！在SolidWorks中，启动球的机制从来没有像我所希望的那样工作，我也没有在后面添加链式系统来提升挡臂，但大多数其他组件都存在。我附加了一个.gif图像，其中只有一堆不同的截图。他们没有展示机器人应该如何移动，他们只是想展示一些不同的部分是如何独立移动的，但我认为最好把它们打包成一个单独的图像，与其有一堆不同的随机截图，***更新***：我决定继续分享实际的装配和零件。我移除了所有的电子设备，轮子和马达，缓冲器，以及其他一些不同的部件，试图减小文件的大小，使打开SolidWorks上的文件更容易，你需要点击“重建”，如果你点击“动画”标签，它会问你是否要更新位置，只要确定你说“不”，它应该仍然工作。你可能需要重新计算动画，但这应该足以让它工作。我希望你们都喜欢这个模型，如果你有任何问题，只要问，我也许可以回答你的要求-----------------------------------------------------------------------------------------------背景Story:I我已经指导我以前的高中团队7年了（6年前我做这个模型的时候），每年，我都会尽我所能去激励年轻人在设计阶段的设计阶段提出一些很棒的建议。如果你不能用胶合板、胶带和pvc制作一个半功能原型，向别人展示机器人的其他部分是如何移动和相互作用的，那么你可能需要回到绘图板上。2014年，我接受了他们提出的设计，我对它们进行了建模，以确保所有物体都能自由旋转，而不会干扰机器人上的另一个运动部件。简言之，我们没有给自己太多的间隙，但我们成功地使用了类似的设计。虽然实际的机器人最终看起来与这个概念有很大的不同，但我最终对它进行了大量有趣的建模。我们经历了很多不同的版本，试图让它发挥作用。我将添加的一些屏幕截图也将显示团队所想到的另一个版本的启动器。-------------------------------------------------------------------------------------------Permissions:You are 未经我的许可，不允许将此模型或效果图上传到其他网站。您不允许出售此模型或效果图模型。不允许销售此模型的3D打印。不允许销售此模型制作的铸件。不允许销售这些渲染。在之外发布这些图像的任何帖子都必须将作者归为“Tanner Jones（Wanderrtj）”，并且必须提供回此页的链接。归属--必须将作品归为属性以作者或许可人指定的方式（但不以任何表明他们认可你或你使用作品的方式）。非商业性——许可人允许他人复制、分发和传播作品。作为回报，被许可人不得将作品用于商业目的，除非他们得到许可人的许可。同样，许可人允许其他人仅在同一许可证下或与管理许可人作品的许可证兼容的许可证下发行衍生作品。https://creativecommons.org/licenses/by-nc-sa/4.0/你知道吗
