教学演示用槽轮间歇传动机构结构

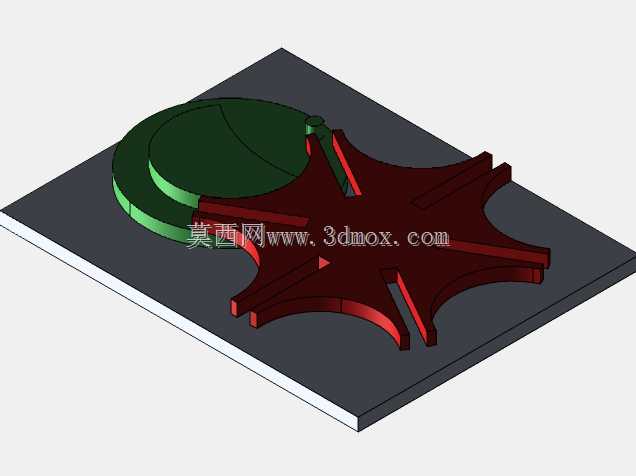

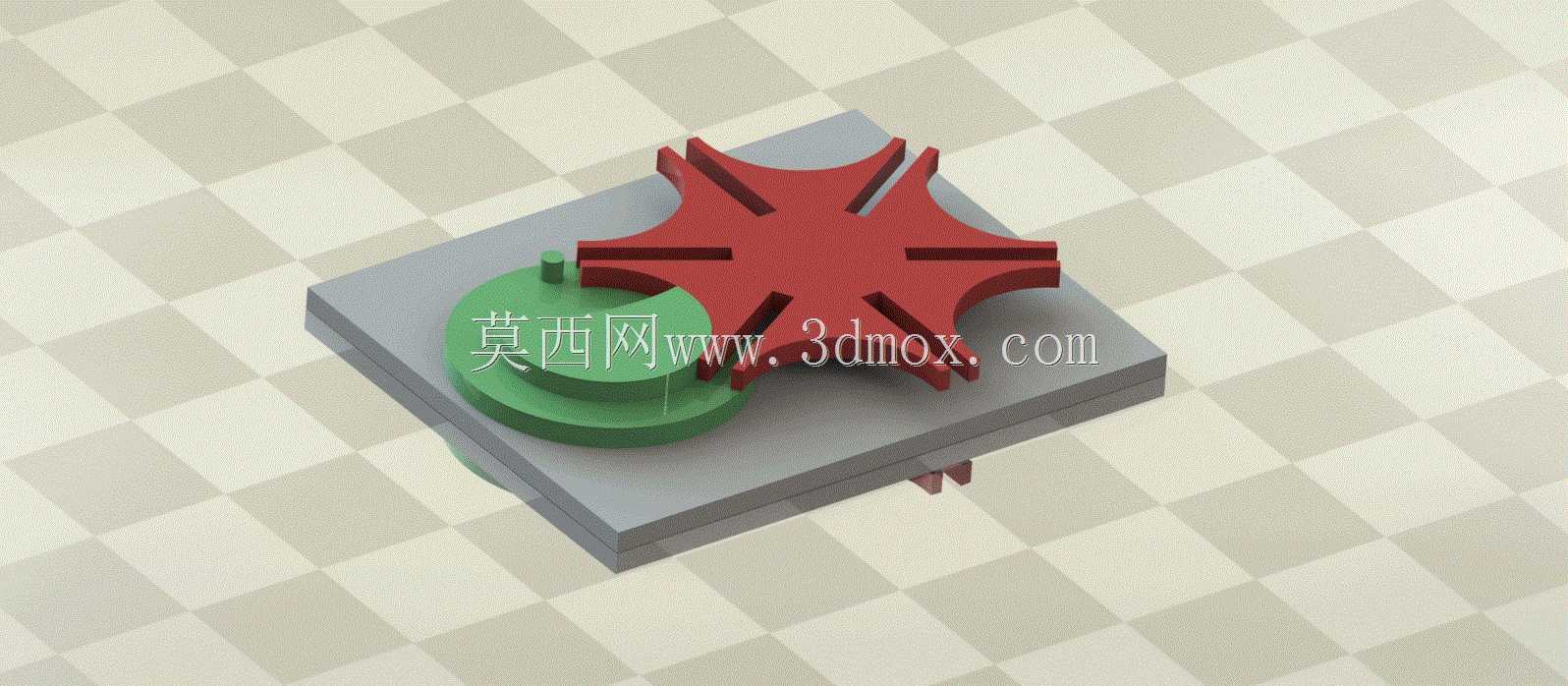

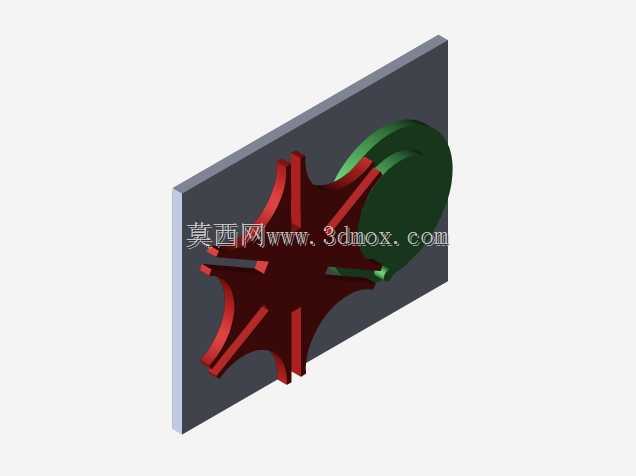

该间歇传动结构主要面向机械原理教学、基础传动认知实训场景设计，可作为中职、高校机械类专业的课堂演示教具，也可嵌入小型自动化送料、工位转序类轻载设备中作为核心间歇动作执行单元，帮助学习者直观理解槽轮机构的运动逻辑与传动特性。整套结构采用立式同轴布局，核心驱动件为带圆柱拨销的圆形主动拨盘，从动件为带径向槽的六槽星型槽轮，所有传动部件均安装在方形金属安装基座上，基座预留了标准安装孔位，可直接固定在实训台架或设备安装面板上，整体安装边界紧凑，无需额外预留过大的周边操作空间，适配桌面级教学演示与小型设备的内置安装需求。在功能特性上，该机构可将主动拨盘的连续匀速旋转运动，转化为从动槽轮的单向间歇步进旋转运动，当主动拨盘上的圆柱拨销未进入槽轮径向槽时，槽轮的内凹锁止弧与拨盘的外凸锁止弧贴合，槽轮保持静止锁止状态；当拨销进入径向槽时，锁止弧脱开，槽轮在拨销带动下转过固定角度，实现精准的定角度间歇送进，单步转动角度为60度，传动过程无冲击、定位精度稳定，可满足轻载工况下的定角度转位需求。设计过程中充分考虑了教学演示的直观性与实际运行的可靠性，主动拨盘与槽轮的啮合间隙经过优化调整，既避免间隙过大导致的传动回差，也防止间隙过小出现运动卡滞；拨销采用圆柱结构，与槽轮径向槽的接触为线接触，磨损小、传动效率高，基座采用平整方形结构，既保证了整体支撑刚度，也方便学习者观察内部传动部件的运动状态，所有运动部件均外露无遮挡，可清晰展示间歇传动的完整运动过程。在实际教学应用中，该结构可搭配手动摇柄或小型减速电机驱动，手动驱动时可慢速演示每一步的锁止、拨动、脱开的完整动作流程，帮助学习者快速掌握槽轮机构的工作原理；搭配电机驱动时可模拟自动化设备中的间歇转位工况，展示实际运行时的运动节奏与传动特性，也可作为基础传动模块，拓展搭建小型流水线工位转台、自动送料机构等实训装置，帮助学习者完成从原理认知到实践应用的能力过渡。
