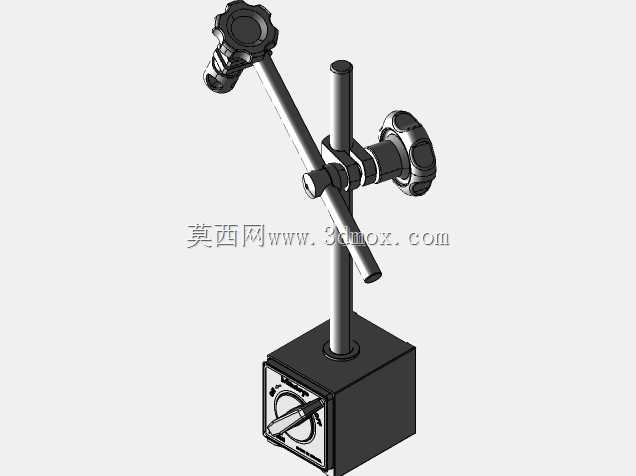

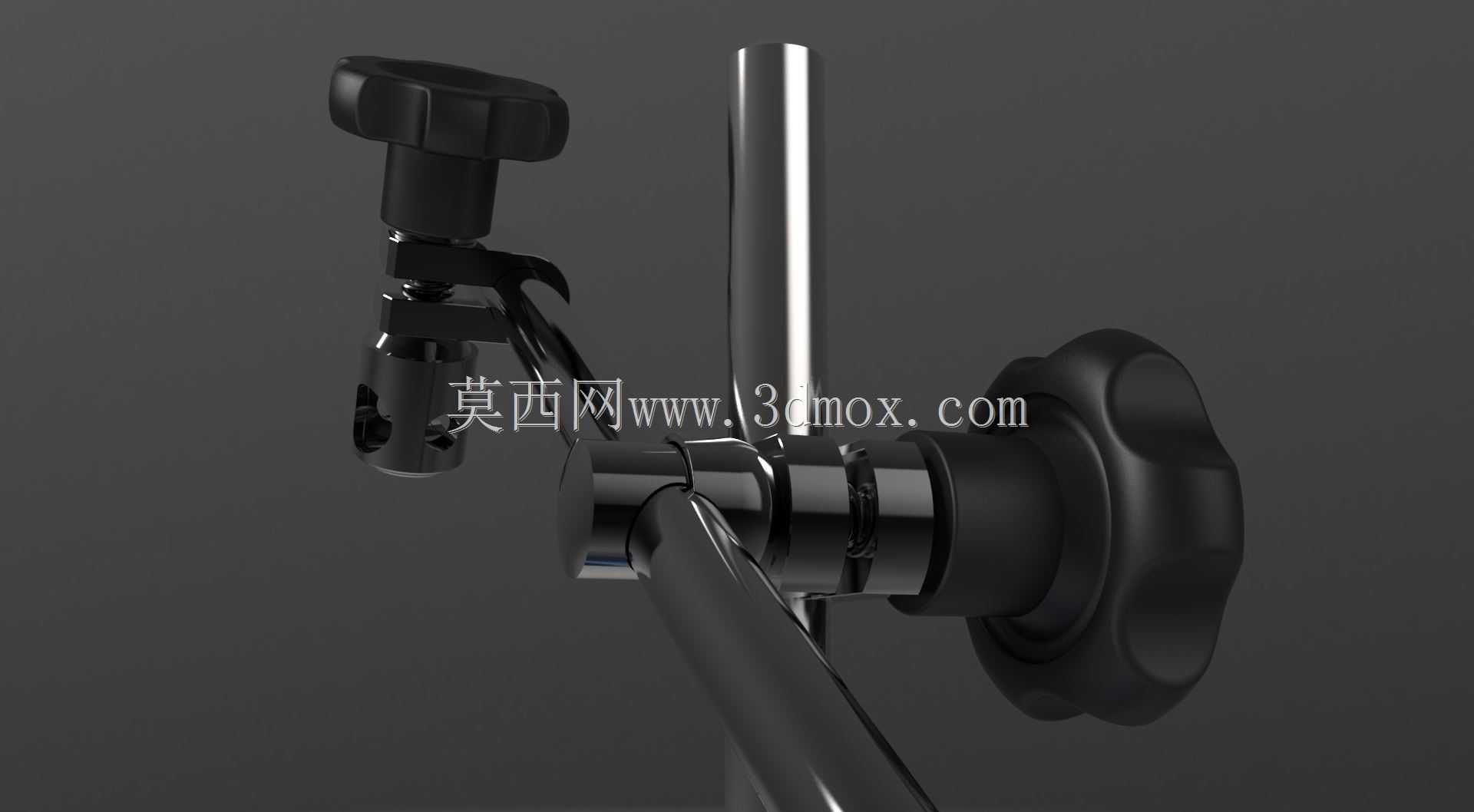

三丰7010SN型磁性测量支架结构设计

这款磁性支架是工业测量场景中常用的定位支撑部件，主要用于配合百分表、千分表等指示类量具完成形位公差检测、设备同轴度校准、工件加工精度复核等工作，在机械加工车间、设备运维现场、计量检测实验室等场景中都有广泛应用，能够为测量表头提供稳定的固定支撑与灵活的位置调节能力，解决手持测量时稳定性不足、定位偏差大的问题，有效提升测量数据的准确性与检测工作的效率。从功能特性来看，该支架依靠内置的磁性吸附结构实现固定，无需额外打孔或加装紧固件，就可以稳固吸附在导磁金属的工作台面、设备壳体、工件表面上，拆装调整都十分便捷，不会对被吸附的基体表面造成额外损伤。支架的连接臂采用多关节可调的结构设计，各个关节都带有可靠的锁紧结构，松开锁紧部件时可以灵活调整支架的伸展角度、伸出长度与表头安装位的空间位置，能够适配不同高度、不同角度的测量需求，调整到位后锁紧关节即可保持位置稳定，不会在测量过程中出现滑移、下垂的问题，保证测量过程中表头位置的一致性。在设计思路上，这款支架充分考虑了现场使用的实际需求，整体结构紧凑扎实，底座部分采用规整的外形设计，保证吸附时接触面能够与基体充分贴合，最大化磁性吸附力的作用效果，避免支架受外力触碰发生移位；连接臂的长度经过合理匹配，既保证了足够的调节范围，能够覆盖常见的测量作业半径，又不会因为臂长过长导致锁紧后刚性不足，出现测量时的抖动偏差；表头安装位采用通用的夹持结构，能够适配市面上多数常规规格的指示量具，不需要额外制作转换连接件，通用性较强。在外形尺寸与安装边界方面，该支架的底座占用面积较小，即使在狭窄的设备间隙、小型工件的旁侧也能够完成吸附固定，不会因为底座体积过大干涉测量操作或者与周边部件发生碰撞；支架完全收拢时整体体积小巧，便于收纳在工具箱中携带，适合现场巡检、外出设备检修等移动作业场景使用；支架的最大伸展高度能够满足常规机加工件、中小型设备部件的测量高度需求，关节调节的角度覆盖了水平、垂直以及倾斜方向的多数测量位，不需要额外垫高或者调整工件位置就可以完成测量点位的对准。整体结构没有多余的冗余设计，各个部件的受力都经过合理分配，长期使用后关节锁紧结构依然能够保持足够的夹持力，磁性底座的吸附力不会因为常规使用出现明显衰减，能够适应车间内多油污、多金属碎屑的作业环境，日常维护只需要及时清理底座吸附面的金属碎屑与油污，就可以保证吸附的稳定性，是工业测量作业中实用性很强的配套支撑部件。
