楔形榫头燕尾式快锁夹紧夹具

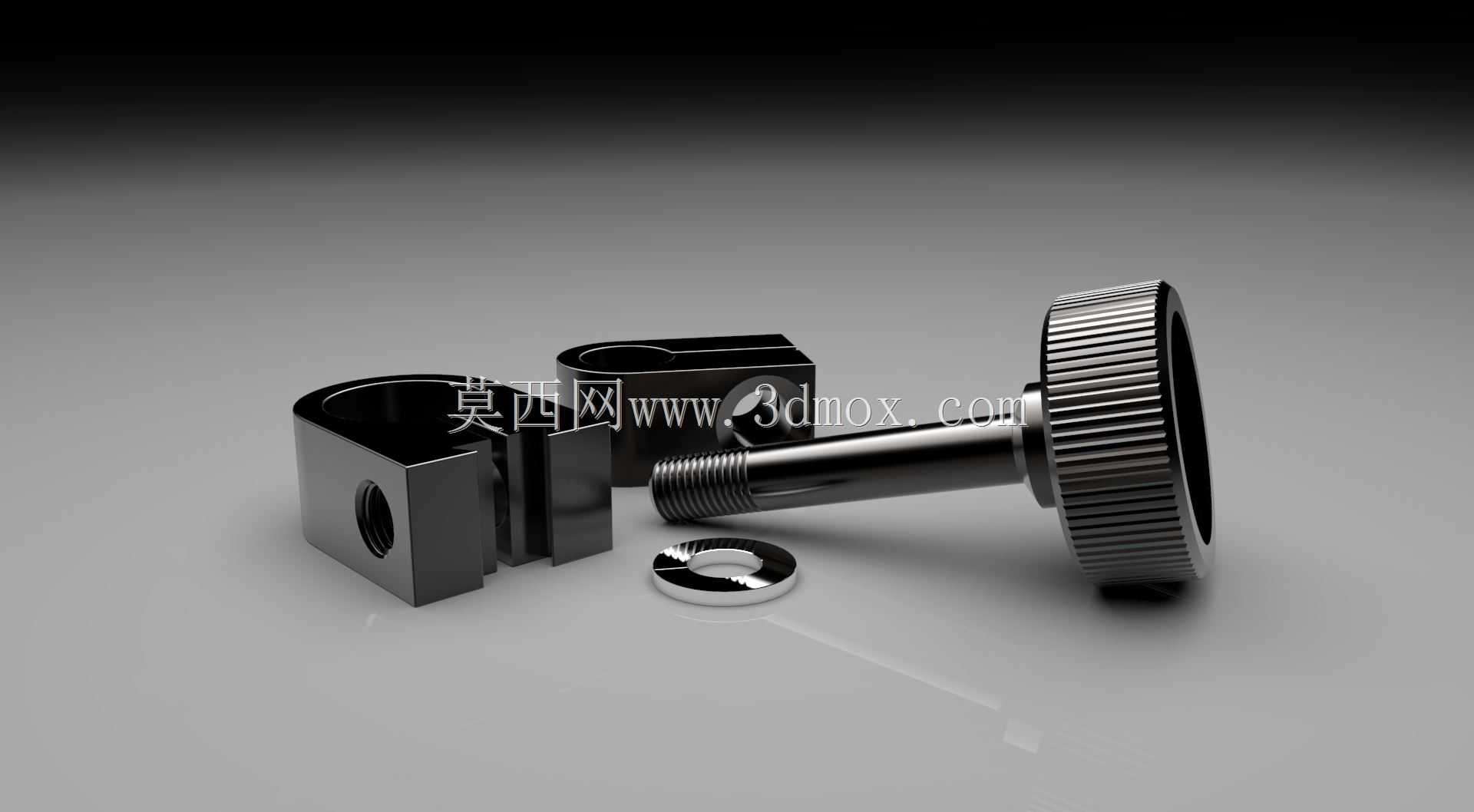

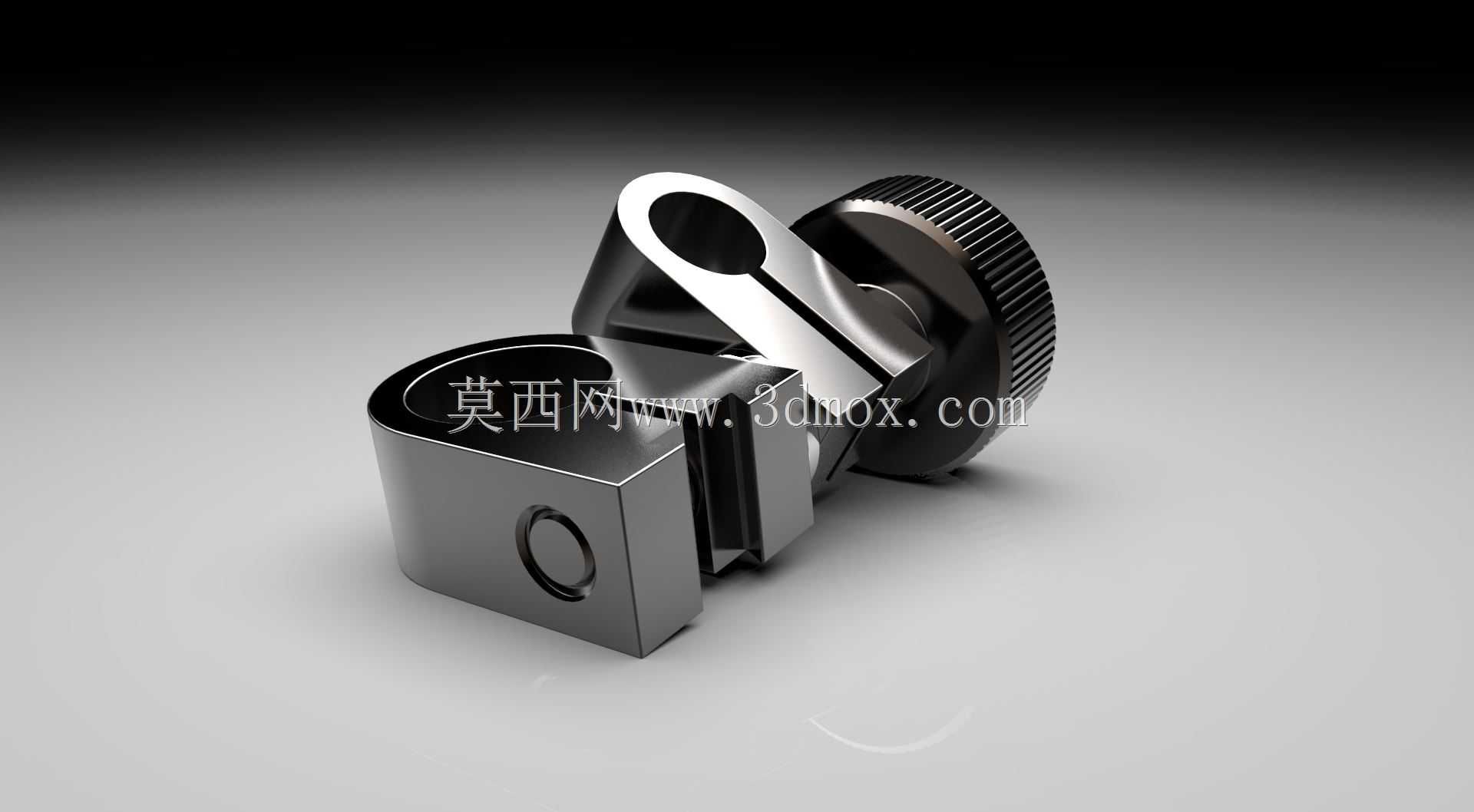

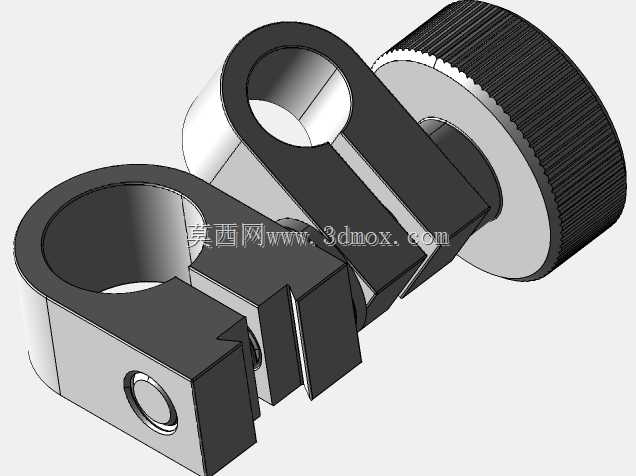

这款楔形榫头结构的燕尾式夹紧夹具，是机械加工、工装装夹、小型设备工位固定场景中常用的快锁定位构件，主要用于需要频繁拆装、快速调整装夹位置的轻型工件固定作业，在精密检测工位、小型零件铣削加工、光学实验平台装夹、3D打印工件后处理固定等场景中都有广泛应用，能够替代传统螺栓紧固的繁琐操作，大幅缩短工位调整的辅助时长，提升小批量多批次加工的作业效率。从实际功能特性来看，该夹具采用燕尾槽配合楔形榫头的啮合结构，配合侧面的滚花调节旋钮实现夹紧力的无级调节，无需额外工具即可徒手完成锁紧与松脱操作，夹紧过程中燕尾啮合面能够均匀分散锁紧力，避免局部应力集中造成被夹工件表面压伤，同时自带的防脱限位结构能够保证锁紧状态下夹具不会受振动影响出现松脱移位，在持续振动的加工工位也能保持稳定的装夹精度。在设计思路上，这款夹具优先考虑了操作便捷性与装夹稳定性的平衡，主体采用一体式铣削成型的夹座结构，减少了拼接装配带来的累积公差，夹座底部的平面基准面能够与标准T型槽工作台、光学平台、工装基板的安装面完全贴合，保证装夹后的位置精度；活动夹块与固定夹座之间采用燕尾导向结构，导向行程覆盖常规小型工件的装夹尺寸范围，滚花旋钮的螺纹副采用细牙设计，既能够提供足够的锁紧力，也能实现夹紧行程的微调，适配不同厚度工件的装夹需求，夹块内侧的圆形凹位设计可以避让圆柱形工件的弧面，也能为带凸台的工件提供定位空间，拓展夹具的适配范围。从安装边界与尺寸适配来看，该夹具的整体外形紧凑小巧，不会占用过多工作台面空间，夹座底部为平整安装面，可通过侧面的锁紧螺丝固定在工作台的T型槽内，也可直接通过压板固定在专用工装基板上，安装时无需对工作台做额外改造，可直接适配多数标准规格的机加工工作台、检测平台；夹具的最大开口尺寸适配常规小型零件的装夹需求，夹紧力范围覆盖轻型有色金属零件、塑料件、光学元件等易损工件的装夹要求，不会因夹紧力过大造成工件变形，同时楔形榫头的啮合结构具备自锁特性，即使受侧向切削力作用也能保持夹块位置不偏移，保证加工过程中的装夹可靠性。
