NGW型行星轮系传动结构设计

行星轮系是机械传动领域应用极为广泛的减速传动结构，在工业减速机、工程机械传动系统、新能源汽车动力总成、风电增速箱、自动化生产线输送驱动单元等场景中承担核心动力传递与转速匹配功能。相较于传统定轴轮系，行星轮系可在极小的安装空间内实现大传动比输出，同时具备多齿啮合带来的高承载能力、传动平稳性强、运行噪音低、抗冲击载荷表现优异的特点，能够在重载、频繁正反转、高转速输入的复杂工况下长期稳定运行。

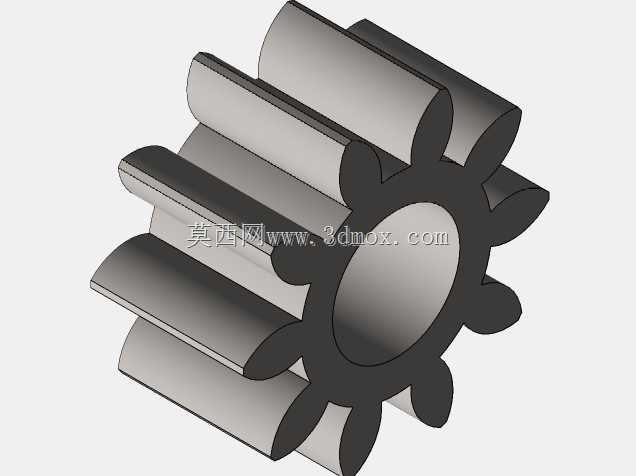

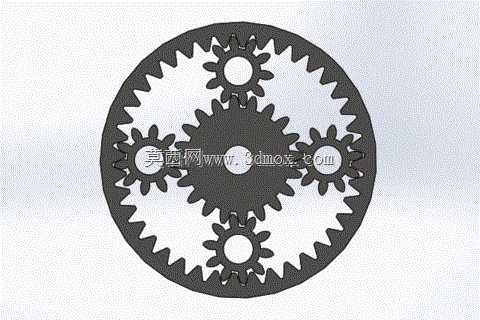

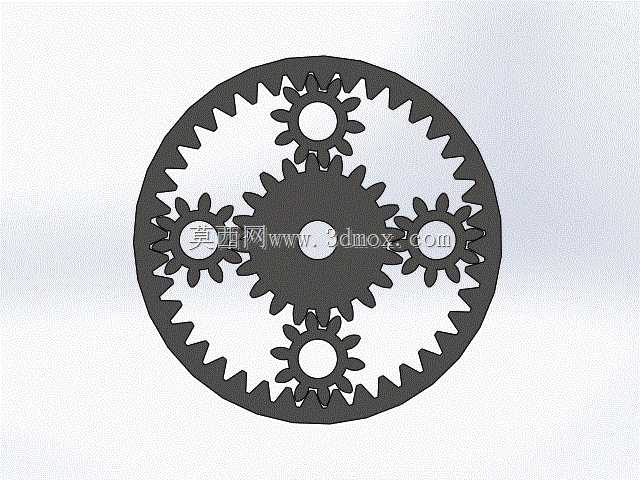

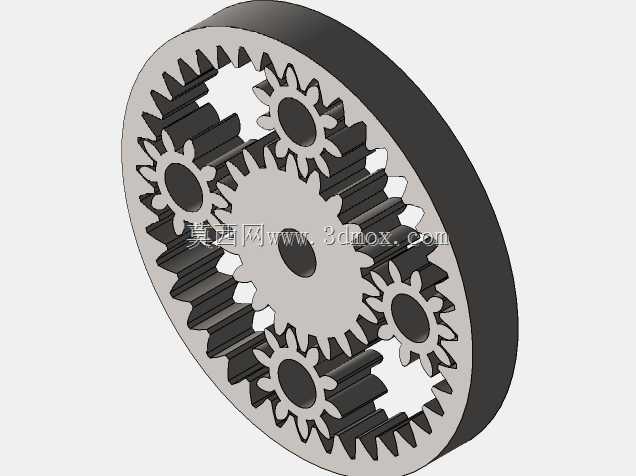

本次设计的行星轮系采用经典NGW结构构型，中心位置为太阳轮作为动力输入端，外圈设置固定内齿圈，太阳轮与内齿圈之间均匀布置四组行星齿轮，所有行星轮通过滚针轴承安装在行星架的定位销轴上，行星架作为动力输出端向外传递扭矩。设计过程中首先根据目标传动比完成齿数匹配，确保太阳轮、行星轮、内齿圈满足同心条件、邻接条件与安装条件，避免行星轮安装时出现干涉，同时保证各齿轮啮合时的节圆完全相切，实现无侧隙或微侧隙啮合，降低传动回差。齿形部分采用渐开线圆柱直齿设计，齿向修形量根据额定载荷下的轮齿弹性变形量计算确定，可有效补偿重载工况下的轮齿变形，避免齿端偏载导致的点蚀、断齿失效，提升轮系使用寿命。

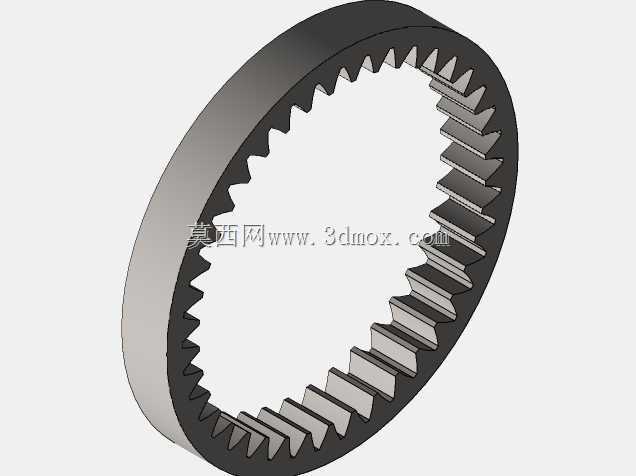

安装边界方面，该轮系整体为同轴式输入输出结构，输入轴与输出轴轴线重合，内齿圈外圈设置定位止口与安装法兰，可直接嵌入设备壳体的定位腔体内，通过法兰端面的螺栓孔完成固定，无需额外设置复杂的支撑定位结构。行星架输出端采用标准花键轴结构，可与下游负载的连接法兰直接适配，太阳轮输入端采用渐开线花键孔结构，可与驱动电机的输出轴直接插接，整体装配流程简单，后期维护更换易损件时无需完全拆解设备壳体。实际运行过程中，动力从太阳轮输入后，通过四组行星轮同时分流传递扭矩，单组轮齿承受的载荷仅为定轴轮系的四分之一左右，在相同额定输出扭矩的前提下，整体体积可较传统定轴轮系减速机构缩小40%以上，重量降低35%左右，非常适合对安装空间、设备自重有严格限制的应用场景。同时多齿啮合的结构特性让传动过程中的冲击载荷被均匀分散，运行时的振动与噪音远低于普通定轴齿轮结构，可满足精密传动设备、高端装备对传动平稳性的严苛要求。
